Đèn báo cháy – Hiển thị đúng vị trí, cảnh báo rõ và tương thích hệ thống

Đèn báo cháy dùng ánh sáng để chỉ thị nơi có đầu báo đã kích hoạt hoặc cảnh báo trực quan cho người trong khu vực. Đèn báo phòng, đèn chỉ thị từ xa và đèn chớp có chức năng, mạch đấu và cách chọn khác nhau. Muốn thay mới hoặc lắp thêm phải kiểm tra đúng model đầu báo, đế, tủ, module, điện áp và sơ đồ chân.

1. Đèn báo cháy thực hiện nhiệm vụ gì?

Đèn báo phòng nhận tín hiệu từ đầu báo hoặc đế để sáng khi chính đầu báo liên quan báo động, giúp nhận biết từ ngoài cửa, hành lang hoặc dưới trần kín. Đèn chớp lại nhận lệnh từ ngõ cảnh báo, module hoặc loop để phát tín hiệu ánh sáng cho cả khu vực. Thiết bị không tự cảm nhận khói, nhiệt hay gas và không thay thế các thiết bị cảnh báo khác theo hồ sơ thiết kế.

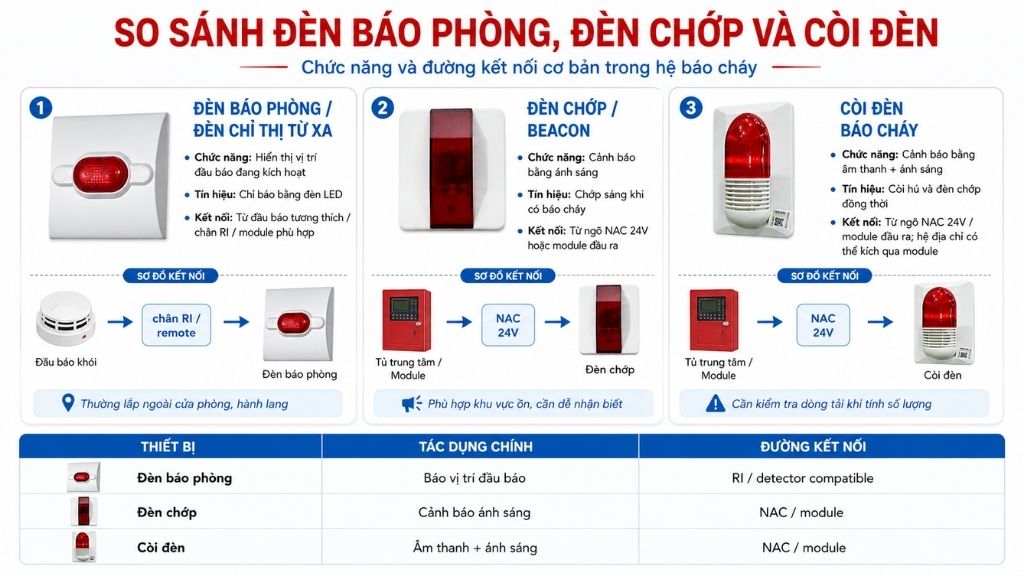

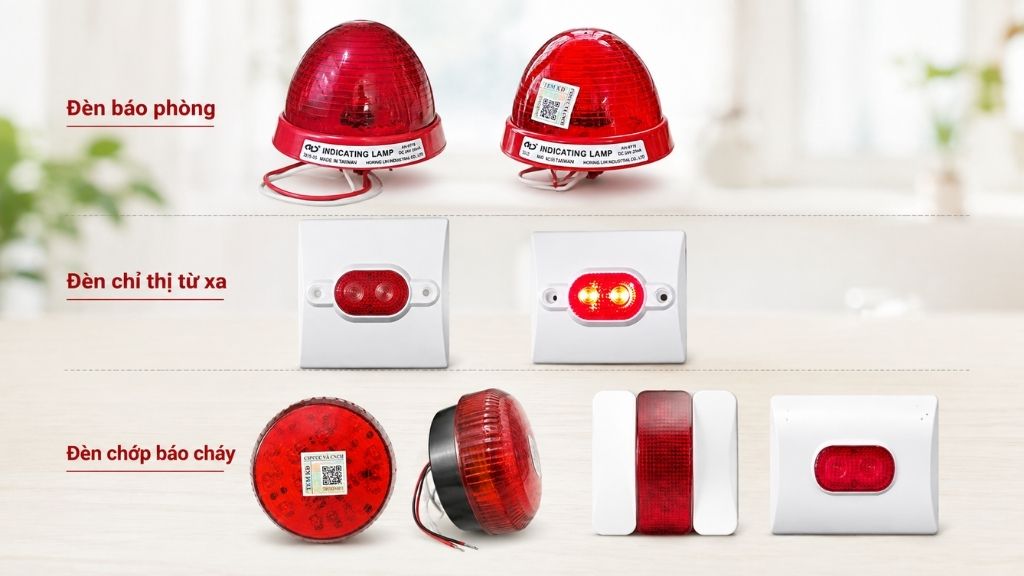

2. Phân biệt ba nhóm dễ nhầm

2.1. Đèn báo phòng hoặc đèn chỉ thị từ xa

Remote indicator thường là LED đỏ lắp ngoài phòng, tại hành lang hoặc vị trí dễ quan sát khi đèn trên đầu báo bị che khuất. Thiết bị nối vào cọc remote indicator của đầu báo hoặc đế tương thích. Ví dụ Horing AH-413 dùng nguồn 12/24VDC và hãng công bố dòng báo động 15mA ở 24VDC; đây là thông số riêng của model, không áp dụng chung cho mọi đèn báo phòng.

2.2. Đèn chớp hoặc beacon báo cháy

Đèn chớp tạo tín hiệu ánh sáng cho một vùng và thường được điều khiển từ NAC, module ngõ ra hoặc thiết bị địa chỉ theo thiết kế. Các model có thể khác về điện áp, dòng tiêu thụ, cường độ sáng, tần suất chớp, kiểu lắp và khả năng đồng bộ. Loại trong nhà không mặc định dùng được ngoài trời.

2.3. Còi đèn báo cháy

Còi đèn kết hợp âm thanh và ánh sáng trong một thân thiết bị. Khi tính tải phải dùng dòng lớn nhất theo chế độ còi và mức sáng; khi bố trí phải kiểm tra khả năng nghe lẫn nhìn. Không đưa còi đèn vào nhóm đèn báo phòng chỉ vì cùng có LED đỏ.

3. Thông số cần kiểm tra trước khi lựa chọn

A. Chức năng chỉ thị: Xác định đèn chỉ riêng một đầu báo, chỉ một phòng hay cảnh báo cho cả khu vực.

B. Điện áp và dòng tiêu thụ: Đọc dải nguồn, dòng ở trạng thái báo động và khả năng tải của cọc RI, NAC hoặc module; không suy từ chữ 12V/24V.

C. Cường độ và kiểu phát sáng: Kiểm tra sáng liên tục hay chớp, màu LED, góc quan sát, mức sáng và yêu cầu đồng bộ.

D. Cấu tạo và môi trường: Đối chiếu đế, hộp âm/nổi, cấp bảo vệ, nhiệt độ, độ ẩm và vị trí trong nhà/ngoài trời.

E. Hồ sơ và chứng từ: Chọn theo yêu cầu thiết kế, nghiệm thu và tài liệu của đúng model tại công trình.

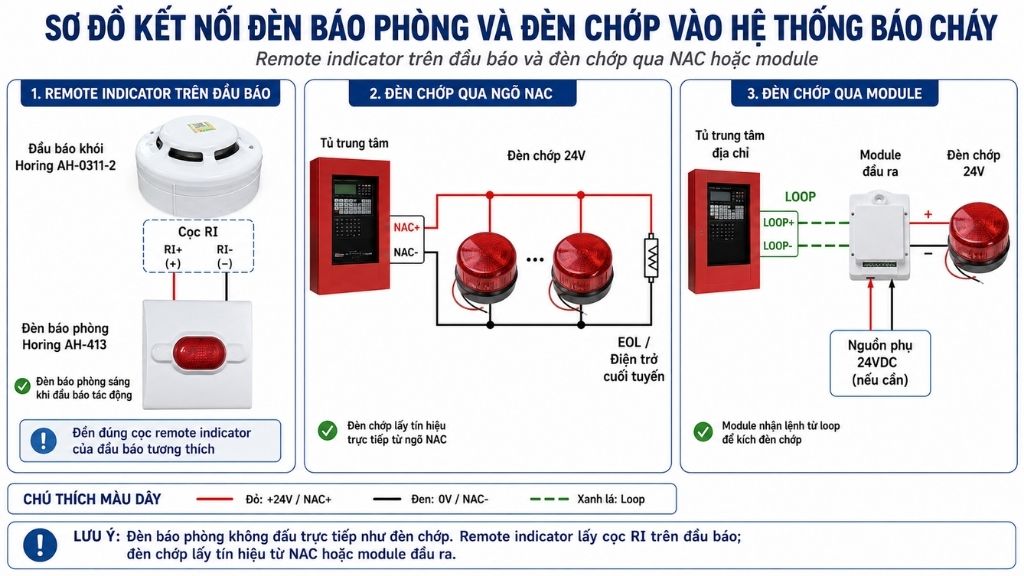

4. Tương thích với đầu báo, đế, tủ và module

Đèn báo phòng chỉ nên đấu vào đầu ra RI hoặc sơ đồ được nhà sản xuất cho phép. Cần kiểm tra cực tính, điện trở hạn dòng, số đèn tối đa và dòng đầu ra của đầu báo hoặc đế. Trong hệ địa chỉ, đầu báo có địa chỉ không đồng nghĩa mọi remote indicator cùng điện áp đều dùng được. Đèn chớp phải phù hợp dạng nguồn, giám sát mạch, EOL, tổng dòng NAC hoặc giao thức loop. Nếu kích qua module, phải tính cả nguồn phụ và cách lập trình điều khiển.

5. Bố trí đèn để nhìn thấy đúng tín hiệu

Đèn báo phòng thường đặt bên ngoài cửa, trên hành lang hoặc bên dưới trần để người trực nhanh chóng xác định phòng hay đầu báo bị che khuất. Vị trí cần cùng logic với nhãn phòng, không bị biển hiệu, cánh cửa hoặc nội thất che. Đèn chớp phải bố trí theo hồ sơ thiết kế, hướng quan sát, vách ngăn, ánh sáng nền và khu vực có tiếng ồn. Không lấy độ sáng của một model để tự suy ra bán kính phủ chung.

6. Lắp đặt, chạy thử và bảo trì

Việc đấu nối nên do người có chuyên môn thực hiện theo hồ sơ và tài liệu hãng. Trước khi làm phải cô lập nguồn, xác nhận model, cọc dây, cực tính, điện trở, đế và mạch điều khiển. Khi chạy thử cần kích đúng đầu báo hoặc đúng vùng từ tủ, quan sát trạng thái sáng, giám sát lỗi, reset và thử lại bằng nguồn dự phòng. Bảo trì gồm lau mặt đèn, kiểm tra đầu dây, hộp đế, nước, oxy hóa và thử toàn bộ chuỗi tín hiệu.

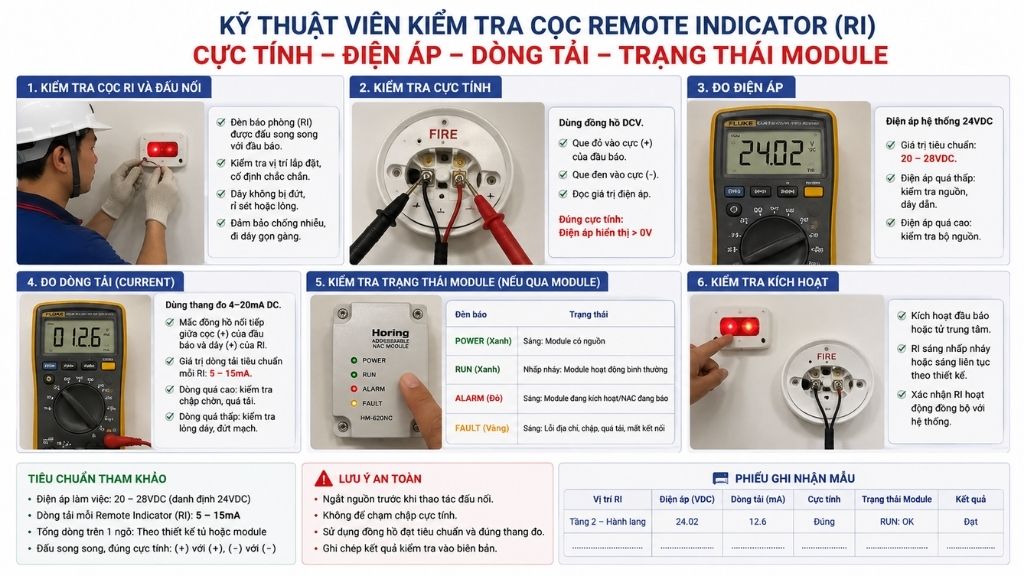

7. Lỗi thường gặp và cách khoanh vùng

Đèn không sáng có thể do đảo cực, đứt dây, sai cọc RI, thiếu nguồn, module chưa kích hoặc cấu hình sai. Đèn sáng thường trực thường liên quan đấu nhầm nguồn, nhầm cọc hoặc chọn sai sơ đồ. Đèn yếu, chớp không đều có thể do sụt áp, quá tải, mối nối kém hoặc model không đồng bộ. Cần đo điện áp khi báo động, kiểm tra dòng tải và đối chiếu từng cọc với catalogue thay vì nối thử nhiều kiểu.

8. Giá đèn báo cháy và dữ liệu cần gửi để báo đúng mã

Giá phụ thuộc loại đèn báo phòng hay đèn chớp, thương hiệu, điện áp, dòng tiêu thụ, cường độ sáng, cấp bảo vệ, đế, chứng từ và số lượng. Khách nên gửi ảnh mặt trước và tem sau thiết bị, model đầu báo, đế, tủ hoặc module, sơ đồ dây hiện có, số lượng, môi trường lắp và nhu cầu thay thế hay lắp mới. Với đèn chớp, cần thêm thông tin ngõ NAC, nguồn phụ và yêu cầu đồng bộ.

9. Câu hỏi thường gặp về đèn báo cháy

Đèn báo phòng 24V có dùng được với mọi đầu báo 24V không? Không. Phải có đầu ra remote indicator phù hợp và đúng cực tính, dòng, điện trở, đế cùng sơ đồ của nhà sản xuất.

Một đèn báo phòng có thể chỉ thị cho nhiều đầu báo không? Tùy thiết kế và tài liệu của hệ. Không tự ghép nhiều đầu báo vào một đèn vì có thể làm sai chức năng giám sát hoặc vượt dòng đầu ra.

Đèn chớp có thể đấu chung ngõ với chuông hoặc còi không? Có thể ở một số hệ nếu cùng dạng nguồn, tương thích NAC, tổng dòng và yêu cầu đồng bộ; phải kiểm tra đúng sơ đồ và hồ sơ thiết kế.

Đèn báo phòng sáng liên tục có phải thiết bị hỏng không? Chưa chắc. Cần kiểm tra đầu báo đang báo động, đấu nhầm nguồn, sai cọc, đảo cực hoặc dùng sai model trước khi kết luận.

Đèn báo cháy ngoài trời cần chú ý gì? Phải chọn đúng model, đế và cấp bảo vệ được công bố; mái che không biến thiết bị trong nhà thành thiết bị ngoài trời.

10. Liên hệ chọn đèn báo cháy đúng hệ thống

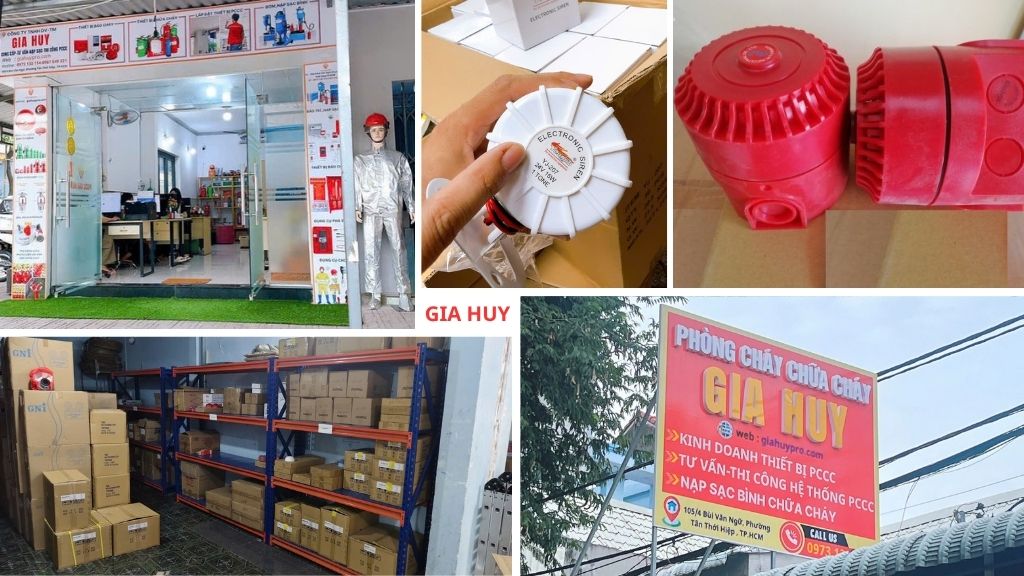

PCCC Gia Huy hỗ trợ phân biệt nhu cầu chỉ thị đầu báo và cảnh báo ánh sáng; đối chiếu model đầu báo, đế, tủ, module, NAC, điện áp, dòng tải và môi trường trước khi báo giá. Gửi ảnh tem cùng sơ đồ hoặc hình dây hiện có sẽ giúp chọn đúng đèn báo phòng, đèn chớp hay còi đèn và hạn chế phát sinh khi lắp đặt.
