Còi báo cháy – Cảnh báo điện tử rõ, chọn đúng kiểu âm và tải hệ thống

Còi báo cháy là thiết bị đầu ra tạo âm thanh điện tử khi nhận lệnh từ tủ trung tâm, module hoặc mạch cảnh báo. Còi có thân gọn, hỗ trợ nhiều kiểu âm và thường tích hợp đèn chớp. Khi lựa chọn cần đối chiếu điện áp, dòng tiêu thụ, mức âm, phương thức điều khiển, đồng bộ và môi trường; không chỉ nhìn chữ 24V.

1. Còi báo cháy hoạt động như thế nào?

Mạch điện tử tạo dao động, khuếch đại tín hiệu và đưa ra bộ phát âm để tạo tiếng còi. Âm có thể liên tục, ngắt quãng, quét tần số hoặc theo mẫu cài đặt. Còi thường hoạt động khi NAC cấp nguồn hoặc module đóng ngõ ra; còi địa chỉ nhận lệnh theo giao thức. Với còi đèn, tải điện và đồng bộ phải tính cho cả âm thanh lẫn ánh sáng.

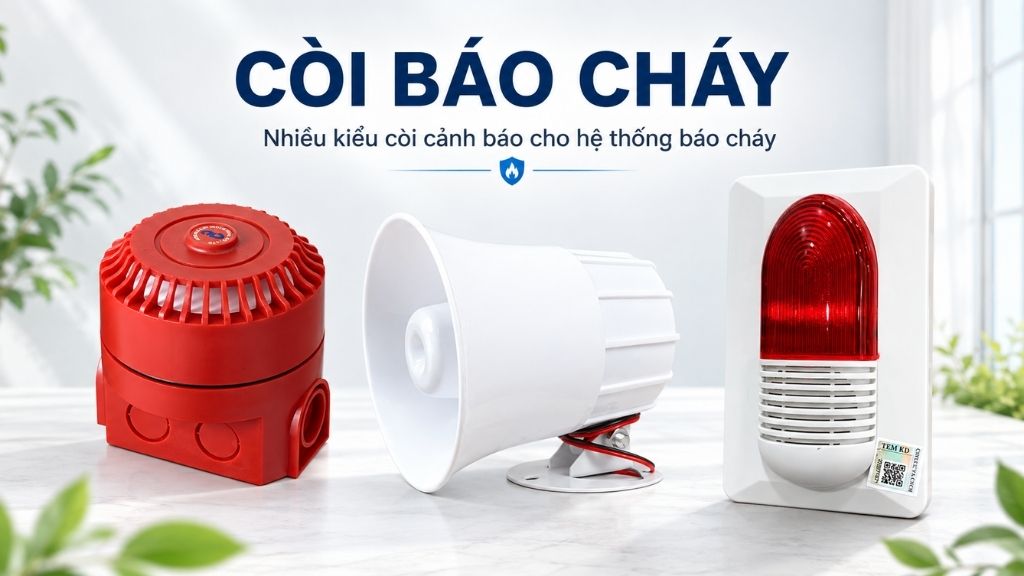

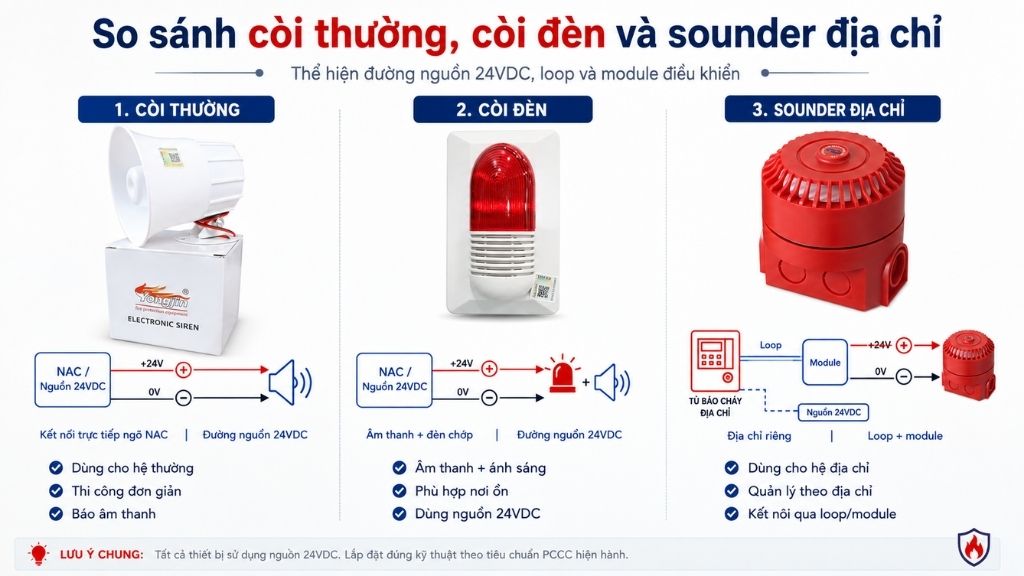

2. Phân biệt các nhóm còi báo cháy

2.1. Còi thường 12VDC hoặc 24VDC

Đây là thiết bị cảnh báo không mang địa chỉ, thường nhận nguồn từ ngõ NAC hoặc từ nguồn 24VDC qua module. Còi có thể phân cực, có một hoặc nhiều kiểu âm và mức âm cố định hay lựa chọn. Khả năng dùng trong hệ thường hoặc địa chỉ phụ thuộc cách điều khiển.

2.2. Còi đèn báo cháy

Còi đèn kết hợp cảnh báo âm thanh và ánh sáng trong một thân thiết bị, phù hợp khu vực nhiều tiếng ồn. Cần đọc riêng dòng của phần còi và phần đèn, cường độ sáng, tần suất chớp, kiểu lắp tường hoặc trần và bộ đồng bộ được hãng cho phép.

2.3. Còi hoặc sounder địa chỉ

Sounder địa chỉ giao tiếp với tủ qua loop, cho phép lập trình địa chỉ và điều khiển theo vùng. Cấu trúc nguồn thay đổi theo model: có loại lấy nguồn từ loop, có loại cần thêm 24VDC. Ví dụ GST I-9407 dùng nguồn loop, còn I-9401N dùng cả đường tín hiệu và nguồn; không được thay thế khi chưa kiểm tra tủ và giao thức.

3. Các thông số quyết định việc lựa chọn

A. Điện áp và kiểu nguồn: Đọc dải điện áp, DC hay FWR, phân cực và điện áp khi hệ chạy bằng ắc quy; không chỉ đọc mức danh định.

B. Dòng tiêu thụ: Dùng giá trị báo động lớn nhất theo đúng chế độ. Với horn strobe, tính cả dòng còi và đèn theo hướng dẫn hãng.

C. Mức âm và kiểu âm: So sánh dB tại cùng khoảng cách, hướng đo và chế độ high/low; kiểm tra tone có phù hợp thiết kế.

D. Phần đèn chớp: Kiểm tra cường độ sáng, tần suất chớp, đồng bộ và chế độ tắt còi nhưng duy trì đèn.

E. Môi trường và đế lắp: Xem cấp bảo vệ, nhiệt độ, độ ẩm, loại trong nhà/ngoài trời, đế và kiểu gắn.

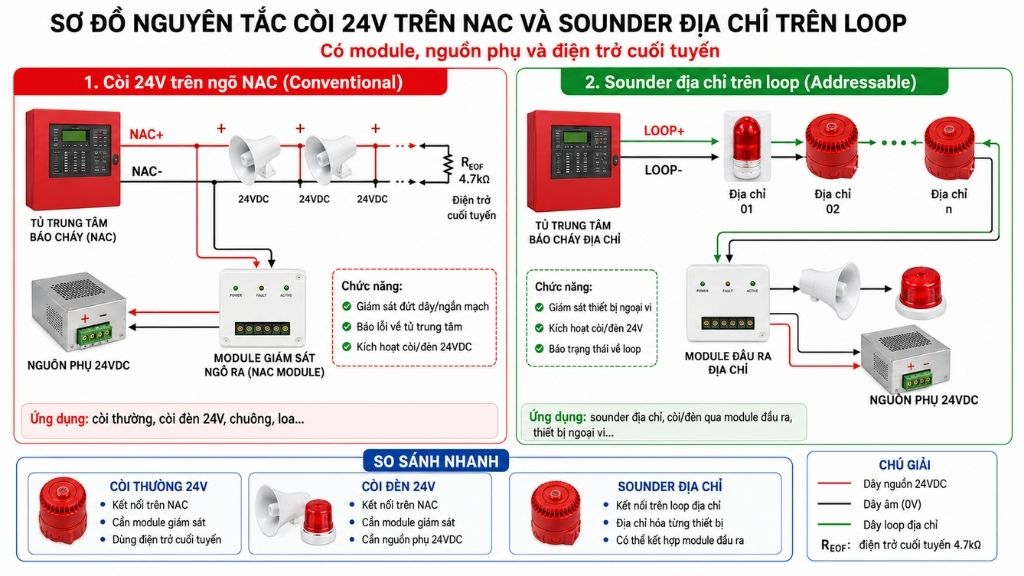

4. Tương thích với tủ, NAC, module và loop địa chỉ

Còi thường phải phù hợp điện áp, giới hạn dòng, dạng nguồn, giám sát mạch và điện trở cuối tuyến của NAC. Trong hệ địa chỉ, còi thường có thể kích qua module và nguồn phụ nhưng không trở thành thiết bị địa chỉ. Sounder địa chỉ phải đúng giao thức, dải địa chỉ, số lượng, nguồn và cấu hình tủ. Không đấu còi 24V trực tiếp vào zone hoặc loop nếu tài liệu không cho phép.

5. Cách tính tải còi và kiểm tra sụt áp cuối tuyến

Cộng dòng báo động lớn nhất của toàn bộ còi, còi đèn và thiết bị dùng chung trên từng NAC; kết quả phải thấp hơn giới hạn của ngõ và giới hạn tổng nguồn của tủ. Kiểm tra thêm sụt áp theo chiều dài, tiết diện dây, mối nối và dòng tải để thiết bị cuối tuyến còn đủ điện áp. Với nhiều mức sáng hoặc chế độ âm, tính theo cấu hình thực tế hoặc trường hợp bất lợi trong catalogue.

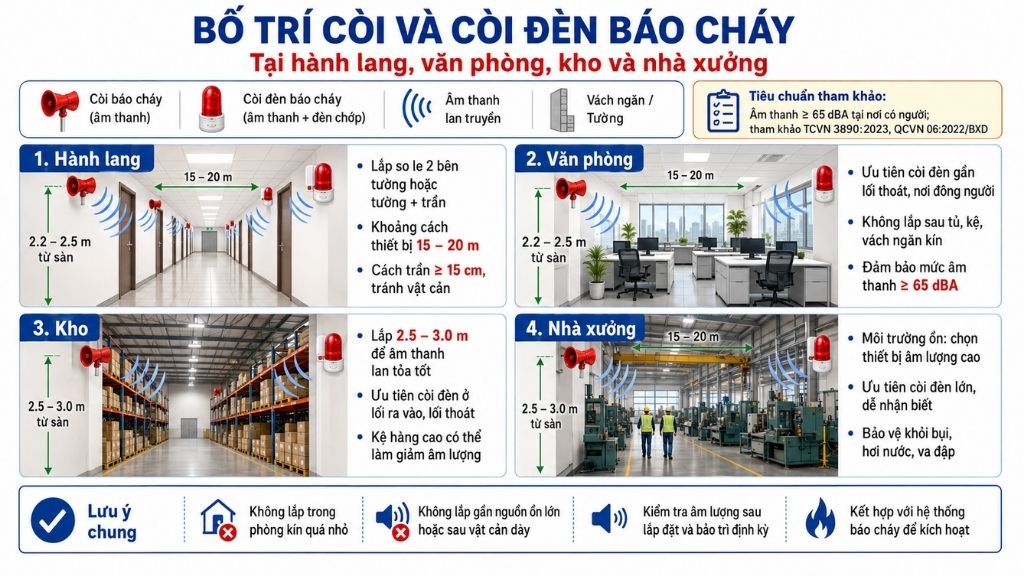

6. Chọn kiểu âm, âm lượng và vị trí bố trí

Âm cảnh báo phải dễ nhận biết tại khu vực phục vụ, có xét tiếng ồn nền, vách ngăn, cửa đóng và máy móc. Không đặt tất cả còi ở mức lớn nhất hoặc lấy dB catalogue suy ra một bán kính phủ chung. Nhà xưởng ồn hay nơi âm thanh bị che khuất có thể cần thêm còi đèn. Thiết bị cùng khu vực nên dùng kiểu âm và đồng bộ theo thiết kế.

7. Lắp đặt, chạy thử và bảo trì còi báo cháy

Việc lắp đặt nên do người có chuyên môn thực hiện theo hồ sơ và hướng dẫn hãng. Trước khi đấu cần cô lập nguồn, xác nhận model, cọc dây, cực tính, công tắc chọn âm, đế và EOL. Khi chạy thử phải kích hoạt qua tủ, kiểm tra từng vùng, giám sát, reset và nguồn dự phòng. Bảo trì gồm vệ sinh khe phát âm, kiểm tra đầu dây, nước hoặc côn trùng trong đế, rồi thử lại chuỗi điều khiển.

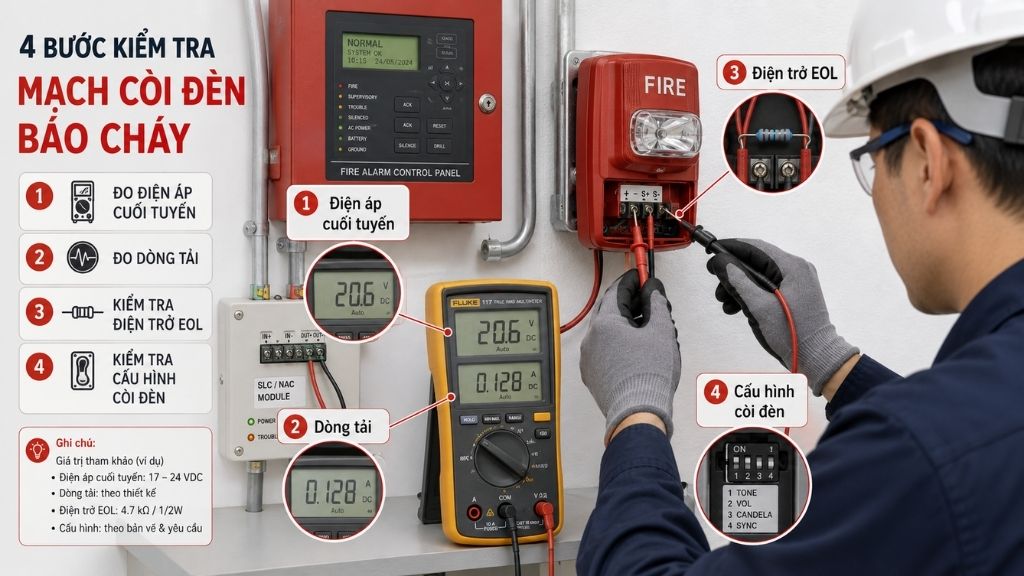

8. Lỗi thường gặp và cách khoanh vùng

Còi không kêu có thể do mất nguồn NAC, đảo cực, đứt dây, module chưa kích, sai địa chỉ hoặc cấu hình. Còi cuối tuyến kêu nhỏ thường do sụt áp, quá tải hoặc mối nối kém. Còi đèn chớp lệch nhịp cần kiểm tra model, bộ đồng bộ và công tắc. Khi tủ báo lỗi, đo điện áp lúc báo động, EOL, chập-hở dây và tổng dòng.

9. Giá còi báo cháy và thông tin cần gửi để báo đúng mã

Giá phụ thuộc thương hiệu, loại còi thường hay địa chỉ, có đèn hay không, điện áp, mức âm, số tone, cấp bảo vệ, đế, chứng từ và số lượng. Khách nên gửi ảnh tem, model tủ, điện áp và dòng NAC, số lượng mỗi mạch, môi trường, kiểu lắp và nhu cầu thay thế hay lắp mới. Với còi địa chỉ, cần thêm tên hệ hoặc catalogue tương thích.

10. Câu hỏi thường gặp về còi báo cháy

Còi báo cháy 24V có dùng được cho mọi tủ 24V không? Không mặc định. Phải kiểm tra dải điện áp, dòng tải, phân cực, dạng nguồn và cách giám sát NAC.

Còi đèn có thể đấu chung với chuông trên một ngõ không? Có thể ở một số hệ nếu cùng điện áp, tương thích NAC và tổng dòng cho phép; cần đối chiếu sơ đồ và yêu cầu đồng bộ.

Sounder địa chỉ có cần nguồn 24V riêng không? Tùy model. Có loại lấy nguồn từ loop, có loại dùng cả loop và nguồn phụ; phải đọc đúng catalogue.

Còi càng nhiều dB thì luôn càng phù hợp không? Không. Cần xét khoảng cách đo, kiểu âm, tiếng ồn nền, vị trí và yêu cầu của công trình.

Có thể dùng còi trong nhà ở ngoài trời nếu có mái che không? Không nên. Phải dùng đúng model, đế và cấp bảo vệ được công bố cho môi trường đó.
