Module báo cháy – Kết nối giám sát, điều khiển và liên động đúng hệ thống

Module báo cháy là cầu nối giữa tủ trung tâm địa chỉ với thiết bị ngoại vi hoặc mạch điều khiển. Thiết bị có thể nhận tiếp điểm, phát lệnh, đưa zone thường vào loop hoặc cô lập đoạn chập. Muốn chọn đúng phải xác định chức năng, giao thức, nguồn, kiểu ngõ vào/ra và tải; cùng điện áp 24V không có nghĩa dùng thay nhau.

1. Module báo cháy làm nhiệm vụ gì?

Module mở rộng khả năng nhận và phát tín hiệu của hệ thống. Đầu vào biến trạng thái công tắc dòng chảy, van hoặc tiếp điểm kỹ thuật thành một điểm có địa chỉ. Đầu ra nhận lệnh từ tủ để điều khiển relay, mạch cảnh báo hoặc liên động theo kịch bản. Module không thay thế nguồn công suất cho tải.

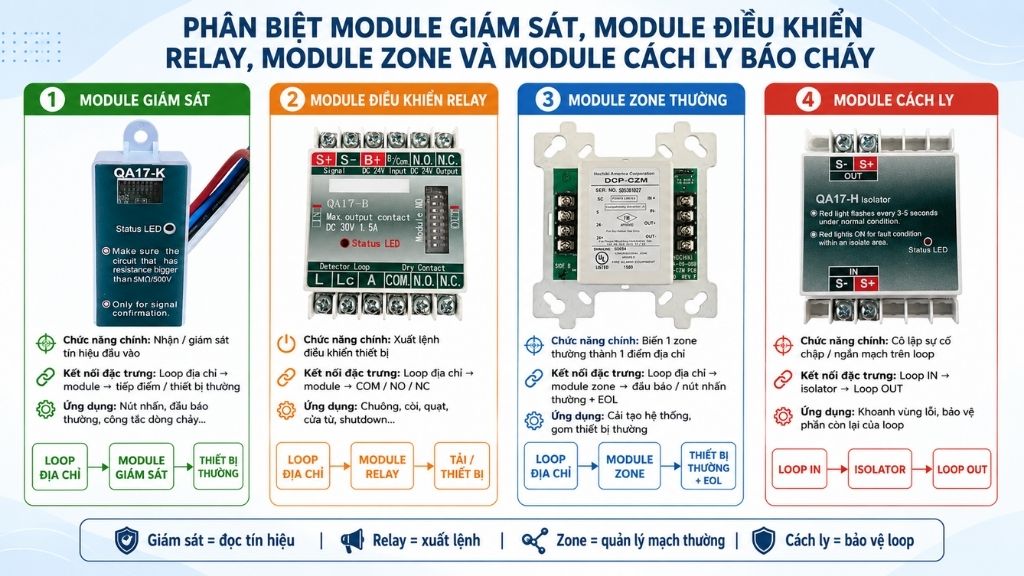

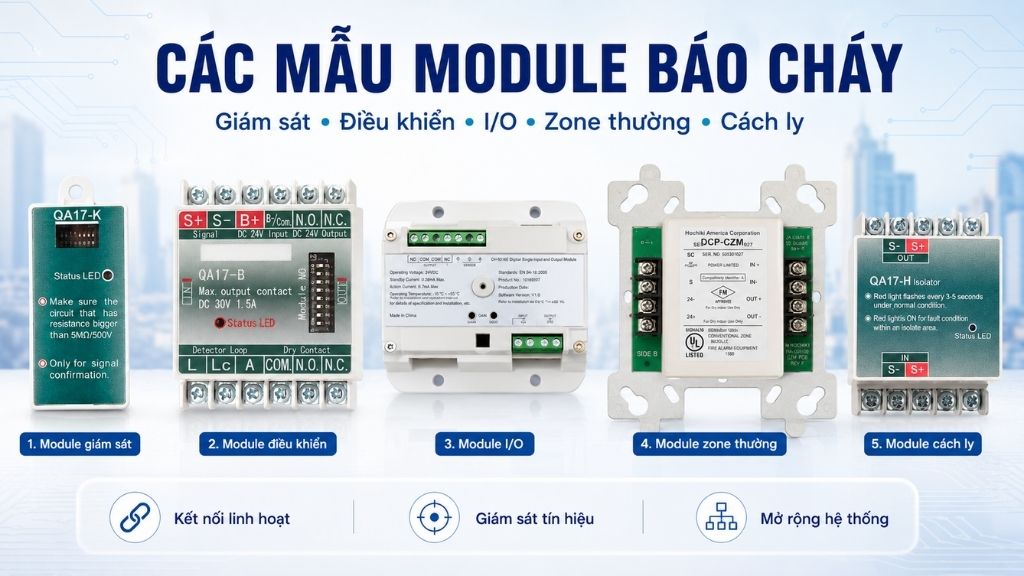

2. Phân biệt các loại module báo cháy

2.1. Module giám sát đầu vào

Module input/monitor nhận tín hiệu từ tiếp điểm khô hoặc mạch được giám sát, sau đó gửi trạng thái về tủ bằng một địa chỉ. Tùy model, đầu vào nhận NO, NC, báo động, giám sát hoặc lỗi và có thể cần điện trở cuối tuyến đúng giá trị.

2.2. Module điều khiển đầu ra và relay

Module output/control dùng để phát lệnh. Loại relay thường cung cấp tiếp điểm khô COM–NO–NC để đóng cắt mạch ngoài; tiếp điểm này không tự cấp điện cho tải. Loại ngõ ra có giám sát có thể điều khiển mạch phù hợp, nhưng phải đúng điện áp, dòng và sơ đồ nguồn phụ của model.

2.3. Module vào/ra kết hợp

Module I/O vừa phát lệnh vừa nhận phản hồi, phù hợp khi cần xác nhận thiết bị đã chạy, cửa đã đóng hoặc van đã chuyển trạng thái. Số địa chỉ và cách khai báo phụ thuộc từng thiết kế.

2.4. Module zone thường

Module zone cho phép đưa một nhánh đầu báo hoặc nút nhấn hệ thường vào hệ địa chỉ. Tủ nhận biết module, không nhất thiết xác định từng thiết bị trên zone. Số lượng thiết bị, EOL và nguồn ngoài phụ thuộc catalogue.

2.5. Module cách ly ngắn mạch

Module cách ly tách đoạn loop bị chập để hạn chế ảnh hưởng sang phần còn lại. Thiết bị không khuếch đại tín hiệu; cách bố trí và yêu cầu địa chỉ phải theo tài liệu hệ.

3. Thông số quyết định chọn đúng module

A. Hệ và giao thức: Đối chiếu hãng, dòng tủ, loop/SLC, cách đặt địa chỉ, firmware và danh sách tương thích.

B. Kiểu tín hiệu: Xác định NO/NC, mạch giám sát, EOL, loại trạng thái và số kênh độc lập.

C. Ngõ ra và tải: Phân biệt tiếp điểm khô với ngõ ra có điện; kiểm tra điện áp, dòng, loại tải, khả năng giám sát và giới hạn tiếp điểm.

D. Nguồn cấp: Kiểm tra nguồn loop hay 24VDC ngoài; tính cả nguồn tải và dòng dự phòng.

E. Lắp đặt và môi trường: Đối chiếu hộp lắp, cách ly tích hợp, môi trường, đường dây và chứng từ.

4. Tương thích với tủ và thiết bị ngoại vi

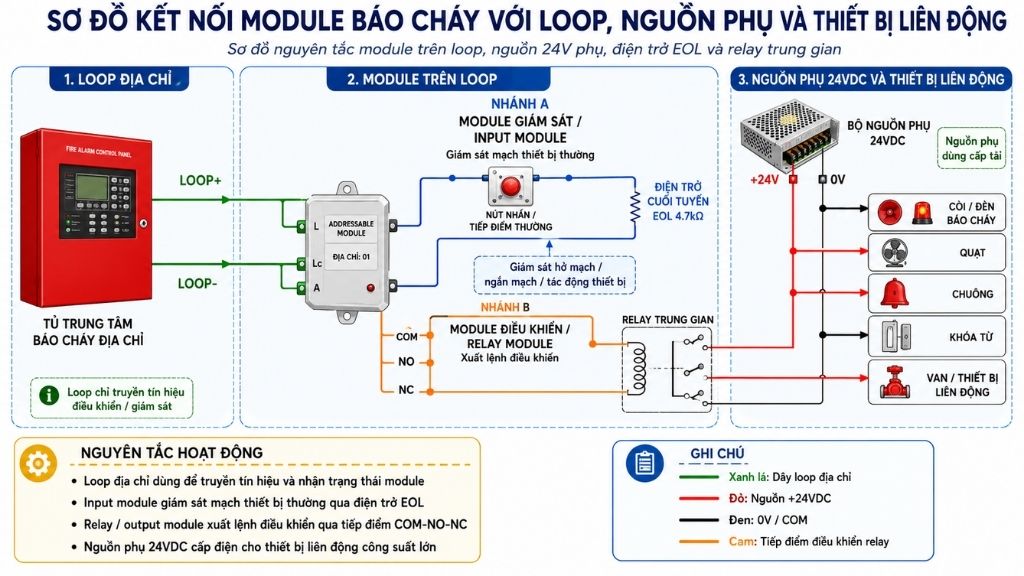

Module địa chỉ phải giao tiếp đúng giao thức của tủ; trùng điện áp không chứng minh được khả năng tương thích. Phía ngoại vi cũng phải đúng: tiếp điểm đầu vào cần phù hợp chế độ giám sát, còn ngõ ra phải chịu được tải hoặc kích relay trung gian. EOL đặt theo sơ đồ module, không lấy giá trị của hệ khác. Khi cải tạo phải kiểm tra phiên bản tủ và phần mềm cấu hình.

5. Lập trình cause and effect và tín hiệu phản hồi

Sau khi đặt địa chỉ, module phải được khai báo đúng loại điểm, tên vị trí và logic cause and effect. Tín hiệu cháy có thể kích đóng cửa, dừng quạt hoặc khởi động hệ liên quan; đầu vào phản hồi xác nhận trạng thái. Kịch bản, độ trễ và ưu tiên phải theo hồ sơ thiết kế được duyệt.

6. Lắp đặt và chạy thử đúng chuỗi

Trước khi đấu phải cô lập nguồn, xác nhận cực tính loop, cọc nguồn phụ, input, output và EOL. Khi chạy thử phải kích từng đầu vào, kiểm tra đúng địa chỉ, phát từng lệnh đầu ra, đo tiếp điểm và kiểm tra phản hồi. Sau thử cần reset, xác nhận hết lỗi và lưu kết quả.

7. Ứng dụng thực tế của module báo cháy

Module thường dùng để giám sát công tắc dòng chảy, van giám sát, tín hiệu bơm, tủ chữa cháy hoặc trạng thái kỹ thuật; đồng thời điều khiển cửa, quạt, van, thang máy, khóa điện và mạch cảnh báo. Mỗi ứng dụng cần sơ đồ, nguồn và giao diện riêng.

8. Lỗi thường gặp và cách khoanh vùng

Tủ không nhận module có thể do sai giao thức, mất loop, đảo cực, trùng địa chỉ hoặc chưa khai báo. Báo lỗi đầu vào thường liên quan sai EOL, đứt/chập dây hoặc chọn nhầm NO–NC. LED kích nhưng tải không chạy cần kiểm tra nguồn ngoài, tiếp điểm, relay trung gian và logic. Loop chập lặp lại cần khoanh vùng dây và bộ cách ly.

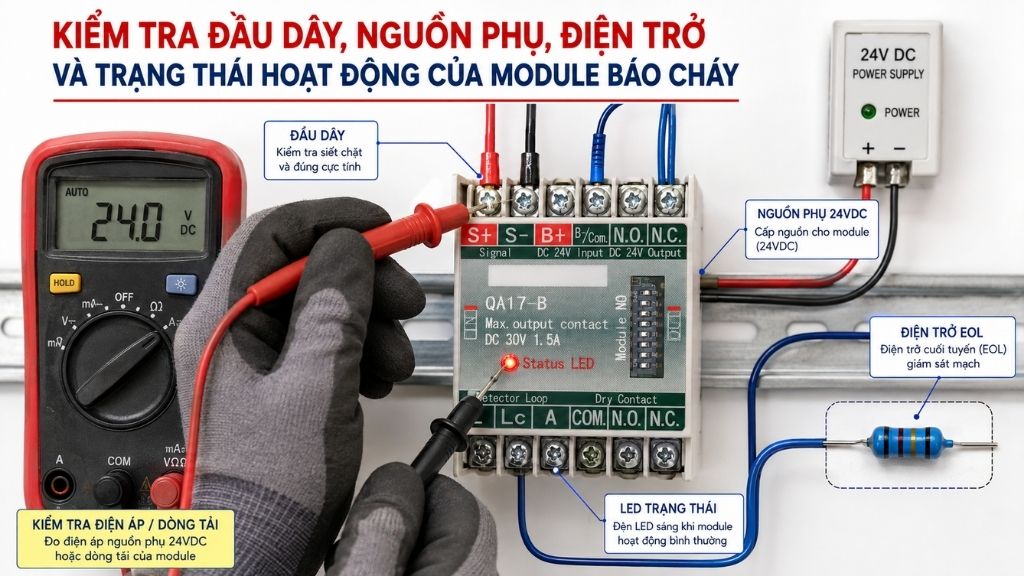

9. Kiểm tra định kỳ và thay thế

Cần kiểm tra tem địa chỉ, đầu cốt, hộp bảo vệ, nguồn phụ, điện trở, dấu hiệu ẩm hoặc quá nhiệt và lịch sử lỗi. Thử định kỳ gồm tín hiệu vào, lệnh ra và phản hồi. Khi thay model phải đánh giá lại giao thức, sơ đồ chân, tải và cause and effect.

10. Giá và dữ liệu cần gửi để báo đúng mã

Giá phụ thuộc loại input, output, I/O, zone hay cách ly; số kênh, bộ cách ly tích hợp, thương hiệu, chứng từ và số lượng. Khách nên gửi model tủ, ảnh module và cọc dây, chức năng cần dùng, điện áp–dòng tải, nguồn, môi trường và nhu cầu thay thế hay lắp mới.

11. Câu hỏi thường gặp về module báo cháy

Module địa chỉ khác hãng có dùng chung tủ được không? Không thể kết luận từ điện áp. Phải đúng giao thức, dòng tủ, phiên bản tương thích và cách lập trình do nhà sản xuất công bố.

Module relay có cấp sẵn điện 24V cho thiết bị không? Không phải model nào cũng cấp điện. Nhiều module chỉ cho tiếp điểm khô; tải phải dùng nguồn ngoài phù hợp và có thể cần relay trung gian.

Module input có nhận mọi loại tiếp điểm không? Không. Cần kiểm tra NO/NC, trạng thái báo cháy hay giám sát, EOL, số kênh và cách module nhận lỗi đường dây.

Module zone thường có xác định từng đầu báo không? Thông thường tủ hiển thị địa chỉ của module hoặc zone; khả năng nhận biết từng thiết bị phụ thuộc cấu hình và tài liệu của hệ.

Module cách ly có khắc phục được mọi lỗi loop không? Không. Nó giúp cô lập đoạn chập theo thiết kế; vẫn phải tìm và sửa nguyên nhân tại dây, hộp nối hoặc thiết bị trên đoạn lỗi.

12. Liên hệ chọn module đúng chức năng

PCCC Gia Huy hỗ trợ đối chiếu tủ, giao thức, loại tín hiệu, điện trở, nguồn, tải và logic liên động trước khi báo giá. Gửi đủ ảnh tem, sơ đồ chân và yêu cầu vận hành sẽ giúp chọn đúng module, hạn chế đấu thử và phát sinh khi lập trình.
