Chuông báo cháy – Phát cảnh báo âm thanh rõ, chọn đúng điện áp và tải hệ thống

Chuông báo cháy là thiết bị phát âm thanh khi tủ trung tâm xác nhận sự kiện và kích hoạt mạch cảnh báo. Thiết bị giúp người trong khu vực nhận biết nguy hiểm. Khi mua không nên chỉ nhìn kích thước mặt chuông hoặc chữ 24V; cần kiểm tra điện áp thực, dòng tiêu thụ, mức âm, ngõ ra của tủ, kiểu đấu dây, môi trường và số lượng thiết bị trên mỗi mạch.

1. Chuông báo cháy hoạt động như thế nào?

Ở chuông cơ điện, nguồn cấp làm mô-tơ hoặc cơ cấu điện từ chuyển động, kéo búa gõ vào mâm kim loại để tạo âm thanh. Chuông điện tử dùng mạch phát âm và loa. Trong hệ thống thông dụng, tủ cấp điện cho ngõ chuông hoặc NAC khi báo cháy; đường dây còn có thể được giám sát bằng điện trở cuối tuyến. Vì vậy đấu nhầm cực, sai điện trở hoặc dùng sai ngõ có thể khiến tủ báo lỗi hay chuông không hoạt động.

2. Phân biệt các loại chuông và thiết bị phát âm

2.1. Chuông cơ điện

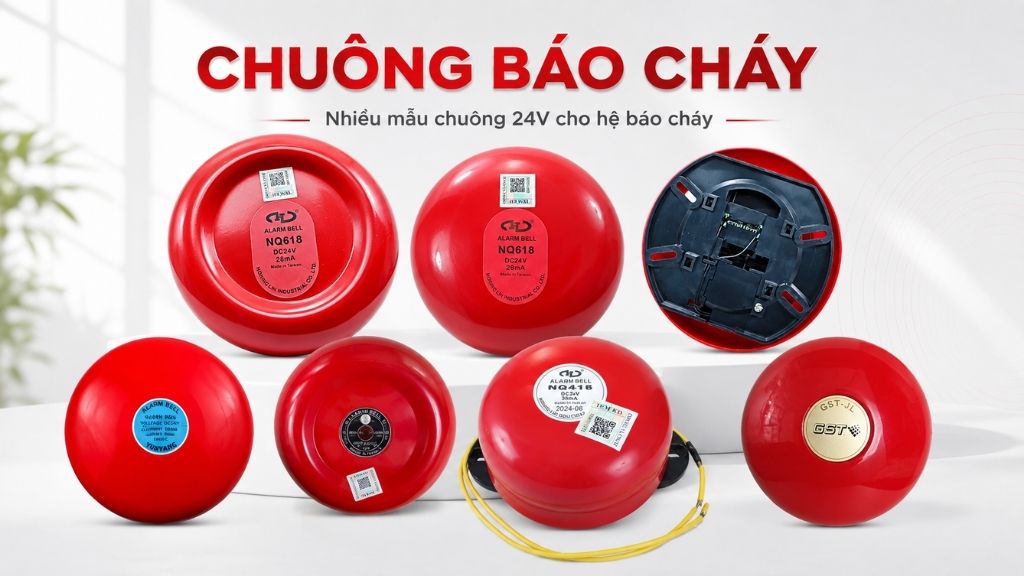

Chuông cơ có tiếng gõ kim loại rõ, quen thuộc, thường dùng tại nhà xưởng, kho, hành lang và khu thương mại. Kích thước 6 inch, 8 inch hoặc 10 inch chỉ mô tả đường kính mâm ở từng dòng, không quyết định âm lượng, dòng điện hay khả năng dùng ngoài trời.

2.2. Chuông điện tử, còi và sounder

Chuông điện tử hoặc sounder tạo âm bằng mạch điện, có thể hỗ trợ nhiều kiểu âm tùy model. Còi báo cháy có âm sắc khác và dễ tích hợp đèn chớp hơn. Cần phân biệt tên gọi với cấu tạo thực tế, vì yêu cầu đồng bộ âm, dòng tải và cách điều khiển có thể khác chuông cơ.

2.3. Loại trong nhà, ngoài trời và có đèn

Chuông ngoài trời phải có cấu hình được nhà sản xuất công bố cho môi trường đó, đúng hộp đế chống thời tiết và cấp bảo vệ liên quan. Loại tích hợp đèn hoặc bộ còi–đèn cần kiểm tra riêng cả phần âm thanh, ánh sáng, dòng đỉnh và yêu cầu đồng bộ.

3. Thông số kỹ thuật quyết định việc lựa chọn

A. Điện áp hoạt động: Đối chiếu 12VDC, 24VDC hoặc dải điện áp cụ thể với ngõ ra và trạng thái nguồn dự phòng của tủ.

B. Dòng tiêu thụ: Lấy dòng báo động lớn nhất theo catalogue để cộng tải, không ước lượng theo kích thước chuông.

C. Mức âm và khoảng cách đo: Thông số dB chỉ có ý nghĩa khi đọc kèm khoảng cách, kiểu âm và điều kiện thử.

D. Phân cực và kiểu đấu: Kiểm tra cực dương–âm, đầu vào–đầu ra, điện trở cuối tuyến và sơ đồ mắc nối tiếp hay song song theo hướng dẫn hãng.

E. Môi trường và lắp đặt: Xem nhiệt độ, độ ẩm, cấp bảo vệ, hộp đế, kiểu gắn tường và điều kiện trong nhà hoặc ngoài trời.

4. Tương thích với tủ báo cháy, NAC và module

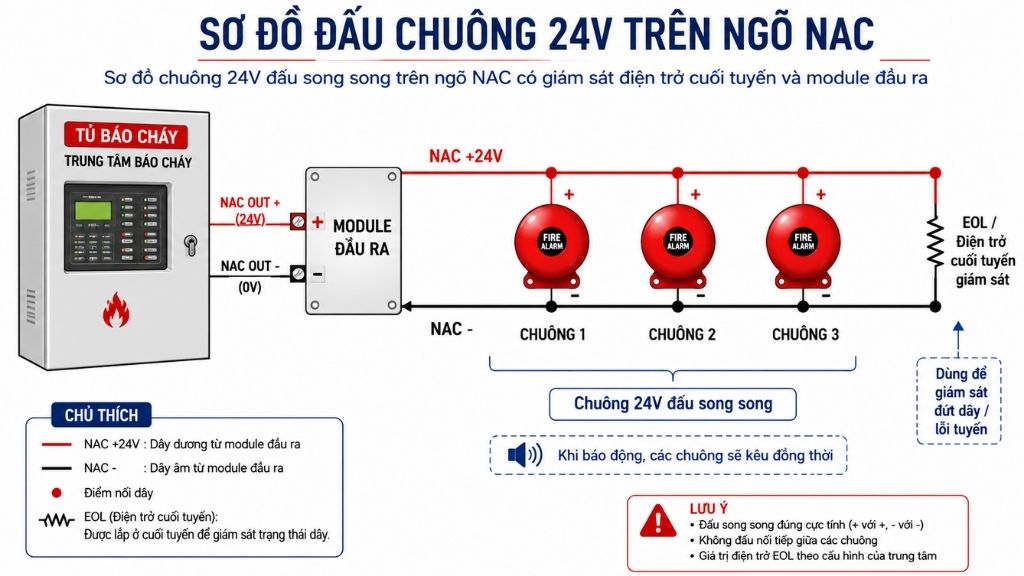

Chuông thường 24VDC hay được đấu vào ngõ chuông/NAC hoặc nguồn báo cháy được điều khiển và giám sát. Không đấu chuông trực tiếp vào zone đầu báo hoặc loop địa chỉ nếu tài liệu không cho phép. Với hệ địa chỉ, chuông thường có thể nhận nguồn qua mạch NAC hoặc module đầu ra đúng cấu hình; bản thân nó không trở thành thiết bị địa chỉ chỉ vì được lắp trong hệ địa chỉ. Cần kiểm tra điện áp, dòng mỗi ngõ, kiểu giám sát, điện trở cuối tuyến và chế độ phát liên tục hay theo nhịp.

5. Cách tính tải chuông trên từng ngõ cảnh báo

Tổng dòng của một mạch bằng số chuông nhân dòng báo động của từng model, cộng thêm các còi, đèn hoặc thiết bị khác dùng chung ngõ. Kết quả phải thấp hơn giới hạn từng NAC và giới hạn tổng nguồn của tủ; đồng thời tính sụt áp theo chiều dài, tiết diện dây và dòng tải. Ví dụ catalogue GST-JL nêu 23mA và 95dB tại 3m: nếu dùng 10 chiếc đúng model thì riêng chuông là 230mA. Đây chỉ là ví dụ tính, không áp dụng 23mA cho mọi chuông.

6. Chọn vị trí và âm lượng theo không gian

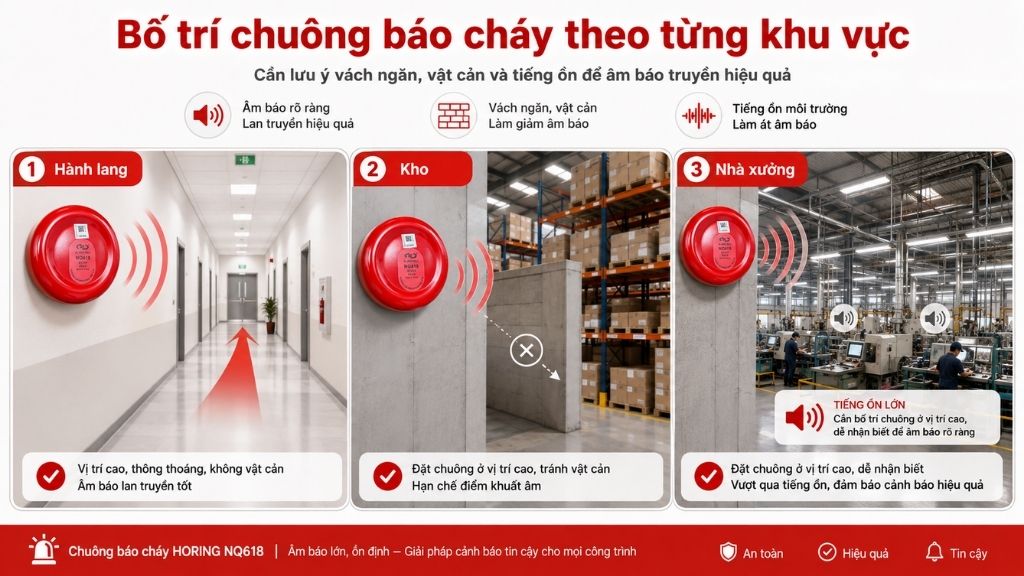

Chuông cần được bố trí để tín hiệu nghe rõ tại khu vực phục vụ, xét tiếng ồn nền, tường ngăn, cửa đóng, máy móc, khoảng cách và nhóm người sử dụng. Không nên dùng một mức âm hoặc khoảng cách chung cho mọi công trình. Nhà xưởng ồn có thể cần thêm đèn chớp hoặc nhiều thiết bị phân bố hợp lý; khách sạn, văn phòng và khu dân cư cần cân bằng khả năng nhận biết với phương án thiết kế được duyệt.

7. Lắp đặt, chạy thử và bảo trì chuông báo cháy

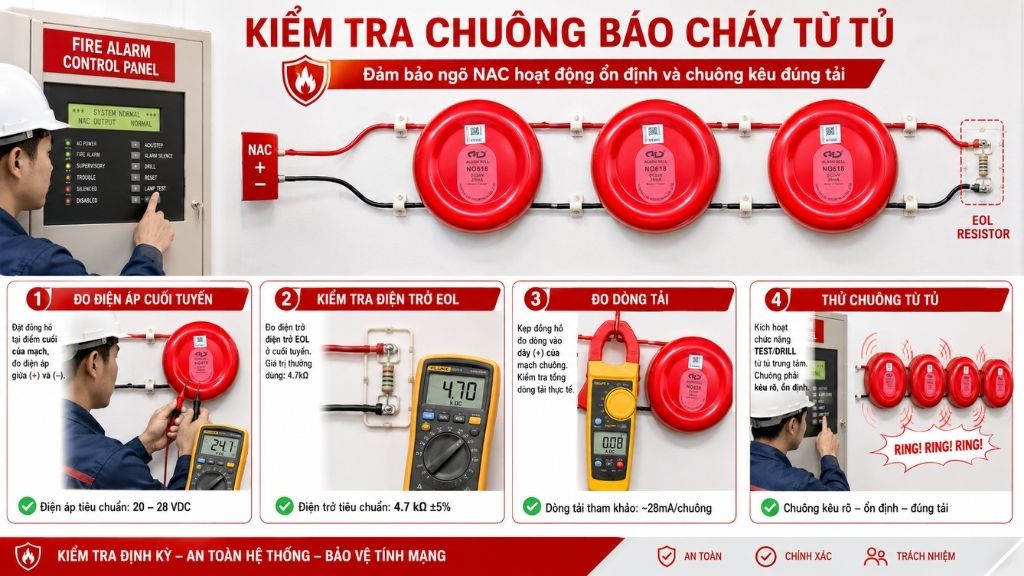

Trước khi đấu cần ngắt nguồn, xác nhận model, cực tính, sơ đồ dây, hộp đế và điện trở cuối tuyến. Khi chạy thử, kích hoạt từ đầu báo hoặc nút nhấn, kiểm tra toàn bộ chuông trên từng mạch, trạng thái lỗi, reset và hoạt động bằng ắc quy. Bảo trì cần siết lại đầu dây, kiểm tra gỉ sét, kẹt búa, côn trùng, nước vào hộp đế và độ chắc của mâm chuông; sau vệ sinh phải thử lại từ tủ, không chỉ cấp nguồn rời.

8. Những lỗi thường gặp và cách khoanh vùng

Chuông không kêu có thể do mất nguồn NAC, cầu chì, cấu hình tắt ngõ ra, đứt dây, đảo cực, module chưa kích hoặc chuông hỏng. Chuông kêu yếu thường liên quan sụt áp, quá tải, dây nhỏ hoặc cơ cấu bẩn. Tủ báo lỗi mạch cảnh báo cần kiểm tra điện trở cuối tuyến, chập–hở dây và thiết bị đấu sai cực trước khi kết luận bo mạch hỏng.

9. Giá chuông báo cháy và thông tin cần gửi để báo đúng mã

Giá phụ thuộc thương hiệu, kích thước, cơ cấu cơ điện hay điện tử, điện áp, dòng tiêu thụ, mức âm, chứng từ, khả năng ngoài trời, hộp đế và số lượng. Khách nên gửi ảnh tem chuông cũ, model tủ, điện áp ngõ ra, số lượng mỗi mạch, vị trí trong hay ngoài trời và nhu cầu thay thế hay lắp mới. Nếu hệ đang lỗi, gửi thêm ảnh cọc đấu NAC và mã lỗi trên tủ.

10. Câu hỏi thường gặp về chuông báo cháy

Chuông báo cháy 24V có dùng chung cho mọi tủ 24V không? Không mặc định. Cần kiểm tra dòng tải, cực tính, điện áp thực, kiểu NAC và giám sát mạch.

Chuông 10 inch có luôn kêu lớn hơn chuông 6 inch không? Không thể kết luận chỉ từ kích thước; phải so mức dB tại cùng khoảng cách và điều kiện đo.

Có thể đấu chuông thường trực tiếp vào loop địa chỉ không? Thông thường không. Cần NAC hoặc module và nguồn theo sơ đồ của hệ thống.

Chuông ngoài trời chỉ cần che mái là đủ không? Không. Phải dùng model và hộp đế được công bố phù hợp môi trường ngoài trời.

Vì sao chuông cuối tuyến kêu yếu hơn? Có thể do sụt áp, dây dẫn, tải mạch hoặc mối nối; cần đo điện áp khi toàn bộ chuông đang hoạt động.

11. Liên hệ chọn chuông báo cháy đúng tủ và đúng công trình

PCCC Gia Huy hỗ trợ đối chiếu model tủ, điện áp, dòng ngõ NAC, số lượng chuông, môi trường và yêu cầu chứng từ trước khi báo giá. Gửi ảnh tem thiết bị cùng sơ đồ hoặc thông tin mạch hiện có sẽ giúp chọn đúng mã, hạn chế quá tải và tránh mua về không đấu được.
