Nút nhấn khẩn báo cháy – Chủ động phát tín hiệu và xác định đúng vị trí sự cố

Nút nhấn khẩn báo cháy là thiết bị để người phát hiện cháy chủ động gửi tín hiệu về tủ trung tâm, không phải chờ đầu báo khói hoặc đầu báo nhiệt kích hoạt. Khi lựa chọn cần phân biệt hệ thường và địa chỉ, cơ chế reset, tiếp điểm và môi trường lắp. Cùng vỏ màu đỏ không có nghĩa các model thay thế được cho nhau.

1. Nút nhấn khẩn báo cháy hoạt động như thế nào?

Khi người dùng tác động cơ cấu, tiếp điểm hoặc mạch điện bên trong chuyển trạng thái. Tủ hiển thị zone hoặc địa chỉ rồi thực hiện kịch bản như kích chuông, còi, đèn và truyền tin. Nút nhấn chỉ phát lệnh thủ công, không cảm nhận khói hoặc nhiệt và không thay thế tủ trung tâm.

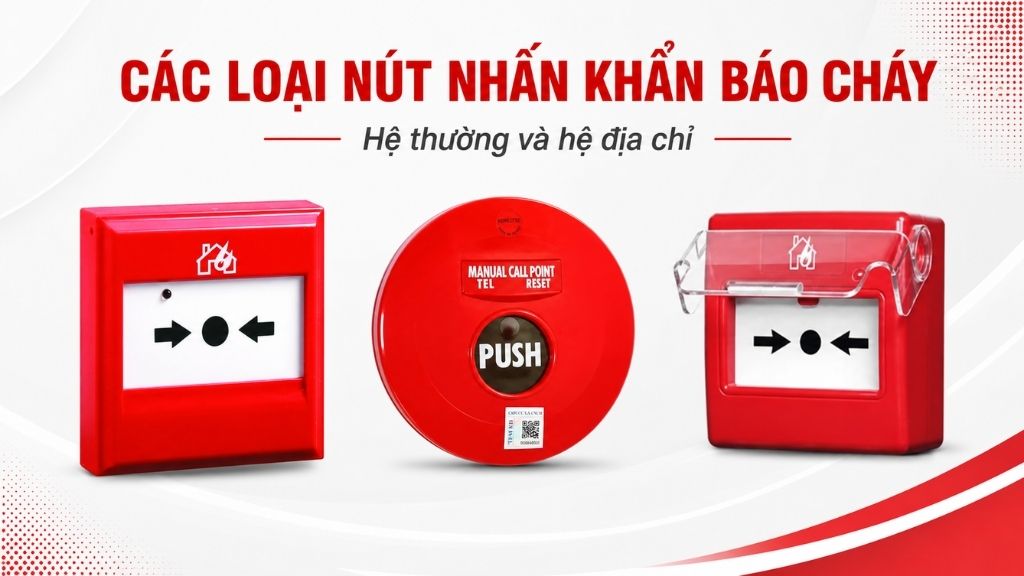

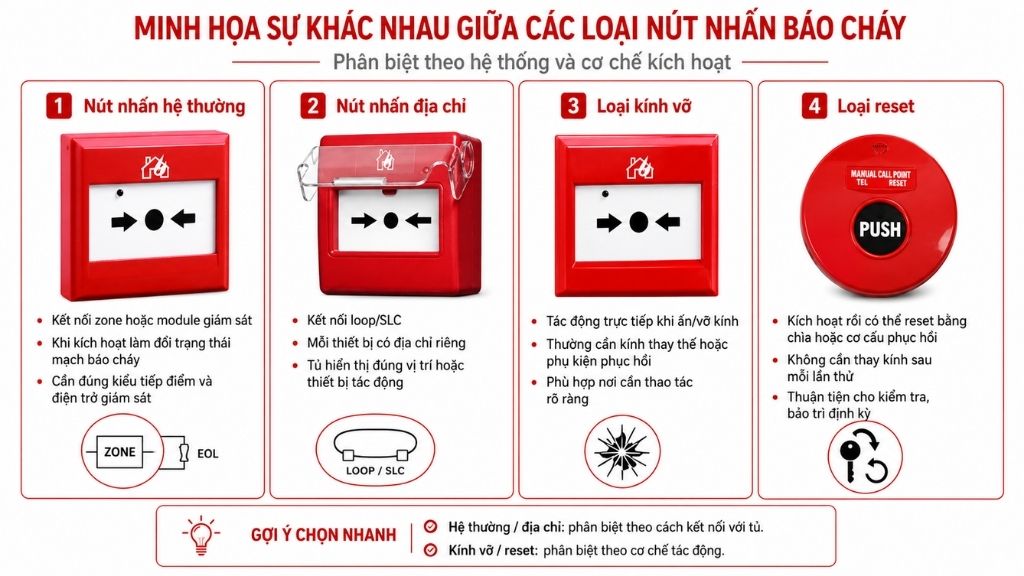

2. Phân loại theo hệ thống và cơ chế kích hoạt

2.1. Nút nhấn báo cháy hệ thường

Nút nhấn hệ thường nối vào mạch zone hoặc module giám sát phù hợp. Khi kích hoạt, thiết bị làm thay đổi dòng điện hay điện trở để tủ nhận trạng thái báo cháy; tủ thường xác định được zone chứ không chỉ đích danh từng nút. Cần đối chiếu kiểu tiếp điểm, điện trở báo động, cực tính, điện trở cuối tuyến và sơ đồ của cả nút lẫn tủ.

2.2. Nút nhấn báo cháy địa chỉ

Loại địa chỉ kết nối vào loop/SLC và được gán một địa chỉ riêng, giúp tủ hiển thị đúng thiết bị hoặc vị trí đã tác động. Nguồn, truyền thông, cách đặt địa chỉ và giao thức phụ thuộc hệ của nhà sản xuất. Không được chọn chỉ dựa vào điện áp 24V hoặc hình dạng; thiết bị khác giao thức có thể không giao tiếp với tủ.

2.3. Kính vỡ, nhấn hoàn nguyên và một hoặc hai thao tác

Mặt tác động có thể là kính vỡ, phần tử mô phỏng kính có thể reset bằng chìa, nút nhấn giữ trạng thái hoặc tay kéo. Loại một thao tác kích hoạt trực tiếp; loại hai thao tác cần mở nắp hoặc thêm một bước để hạn chế tác động nhầm. Phải kiểm tra kính thay thế, chìa reset và nắp che phù hợp.

3. Thông số quyết định chọn đúng nút nhấn

A. Hệ và giao thức: Xác định zone thường, loop địa chỉ hay kết nối qua module; đối chiếu đúng hãng, dòng tủ và danh sách thiết bị tương thích.

B. Tín hiệu và tiếp điểm: Kiểm tra NO/NC, điện trở báo động, ngõ độc lập, cực tính và khả năng giám sát; không mặc định model nào cũng có tiếp điểm khô.

C. Nguồn và dòng điện: Đọc dải điện áp, dòng chờ, dòng báo động và giới hạn của loop hoặc zone theo catalogue đúng model.

D. Cơ khí và chỉ thị: Đối chiếu LED, chìa reset, kính/phần tử hoàn nguyên, nắp che, hộp âm hoặc nổi và khả năng niêm phong.

E. Môi trường và hồ sơ: Chọn loại trong nhà, ngoài trời hoặc khu vực đặc biệt theo cấp bảo vệ, nhiệt độ, hồ sơ thiết kế và chứng từ yêu cầu.

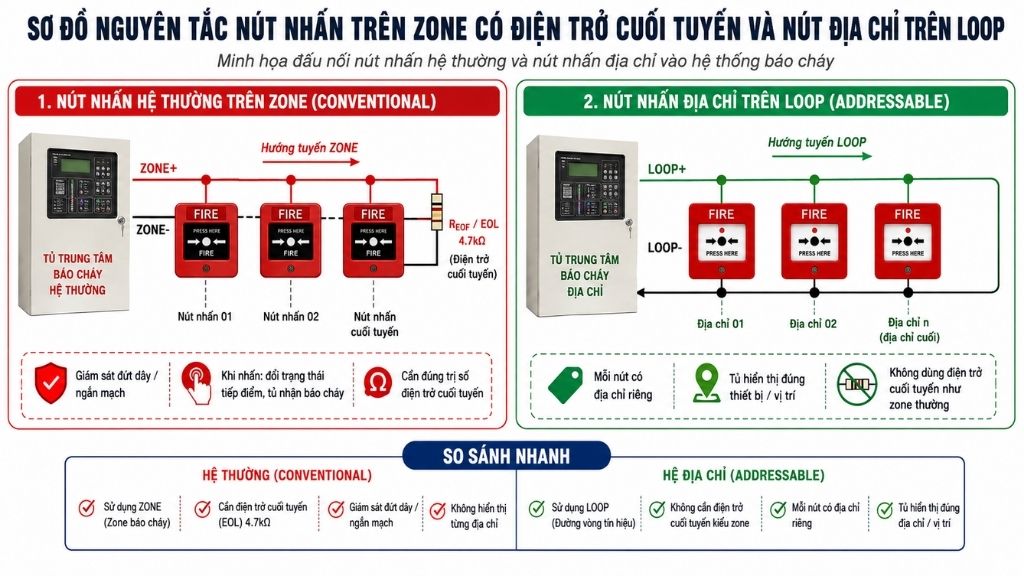

4. Tương thích với tủ, zone, loop và module

Ở hệ thường, điện trở cuối tuyến dùng để tủ giám sát đường dây và thường đặt tại cuối mạch theo sơ đồ, không gắn tùy ý vào mọi nút. Một số tủ nhận ngắn mạch là báo cháy, trong khi hệ khác cần giá trị điện trở báo động riêng. Ở hệ địa chỉ, nút nhấn phải đúng giao thức, dải địa chỉ, bộ cách ly và cách đấu loop. Nút thường muốn đưa vào hệ địa chỉ có thể cần module giám sát tương thích.

5. Vị trí lắp đặt phải dễ thấy, dễ tiếp cận

Nút nhấn thường được bố trí trên tuyến thoát nạn, gần lối ra, cầu thang hoặc khu vực có người quan sát; vị trí cụ thể phải theo hồ sơ thiết kế được duyệt và quy định hiện hành. Thiết bị không nên bị cánh cửa, tủ hàng hoặc bảng quảng cáo che khuất. Khu vực dễ va chạm có thể cần nắp che phù hợp; nơi ẩm, bụi hoặc ngoài trời phải dùng đúng hộp và cấp bảo vệ được nhà sản xuất công bố.

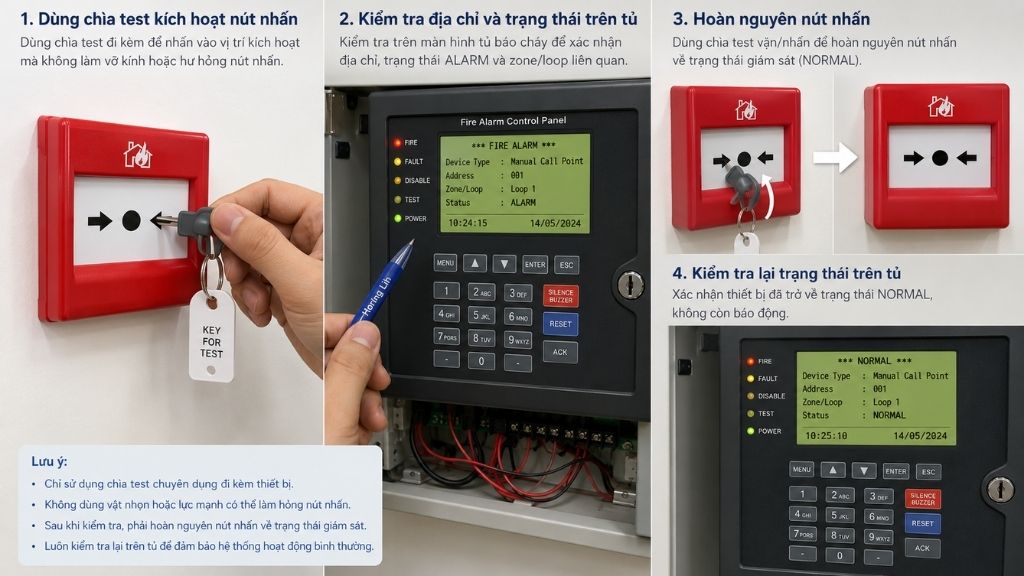

6. Lắp đặt, lập trình và chạy thử

Việc thi công nên do người có chuyên môn thực hiện. Trước khi đấu phải cô lập nguồn, xác nhận cọc vào-ra, cực tính, topology và điện trở theo tài liệu. Với hệ địa chỉ cần đặt địa chỉ không trùng, khai báo đúng loại thiết bị và nhãn vị trí. Khi thử phải thông báo cho người liên quan, dùng chìa test hoặc tác động đúng cơ cấu, kiểm tra tủ hiển thị đúng zone/địa chỉ, thiết bị cảnh báo hoạt động, sau đó reset và xác nhận hệ trở về trạng thái bình thường.

7. Lỗi thường gặp và cách khoanh vùng

Nhấn nhưng tủ không báo có thể do đứt dây, sai cọc, sai điện trở, mất nguồn loop, trùng địa chỉ hoặc chưa lập trình. Tủ báo cháy liên tục thường liên quan nút chưa hoàn nguyên, chập mạch hoặc sai điện trở. Báo lỗi đường dây cần kiểm tra EOL, mối nối, cực tính và topology. LED không sáng chưa đủ kết luận nút hỏng; phải đối chiếu trạng thái tủ và sơ đồ của model.

8. Kiểm tra định kỳ và thay thế

Cần kiểm tra ký hiệu, nắp che, kính hoặc phần tử reset, chìa khóa, đế hộp, đầu dây và dấu hiệu ẩm hay oxy hóa. Mỗi lần thử nên ghi nhận vị trí, tín hiệu tại tủ, cảnh báo liên động và kết quả reset. Thay model khác phải đánh giá lại tương thích.

9. Giá và dữ liệu cần gửi để báo đúng mã

Giá phụ thuộc hệ thường hay địa chỉ, thương hiệu, cơ chế kích hoạt, LED, tiếp điểm, đế hộp, cấp bảo vệ, chứng từ và số lượng. Khách nên gửi model tủ, ảnh tem, cọc dây, số lượng, môi trường lắp và nhu cầu thay thế hay lắp mới. Với hệ địa chỉ cần thêm dòng tủ và giao thức đang dùng.

10. Câu hỏi thường gặp về nút nhấn báo cháy

Nút nhấn hệ thường có dùng cho tủ địa chỉ được không? Có thể trong một số thiết kế khi đi qua module giám sát tương thích; không đấu trực tiếp vào loop nếu tài liệu hệ thống không cho phép.

Nút nhấn địa chỉ khác hãng có lắp chung tủ được không? Thông thường không thể kết luận chỉ từ điện áp. Phải có xác nhận về giao thức, dòng tủ, firmware và danh sách thiết bị tương thích.

Điện trở cuối tuyến đặt trong từng nút nhấn đúng không? Không. EOL phải đặt theo sơ đồ giám sát, thường tại thiết bị cuối đường dây của zone; giá trị phụ thuộc tủ và cấu hình mạch.

Sau khi nhấn có tự trở lại bình thường không? Tùy cơ cấu. Nhiều model cần chìa reset, thay kính hoặc hoàn nguyên phần tử, sau đó mới reset tủ.

Nút nhấn trong nhà lắp ngoài mái che có được không? Không nên tự suy luận. Phải dùng model và hộp có cấp bảo vệ phù hợp, đúng điều kiện môi trường do nhà sản xuất công bố.

11. Liên hệ chọn nút nhấn đúng hệ thống

PCCC Gia Huy hỗ trợ đối chiếu tủ, zone hoặc loop, giao thức, điện áp, tiếp điểm, điện trở, đế hộp và môi trường trước khi báo giá. Gửi đủ ảnh tem, cọc dây và thông tin hệ thống sẽ giúp chọn đúng nút nhấn, hạn chế đấu thử và phát sinh khi thay thế.
