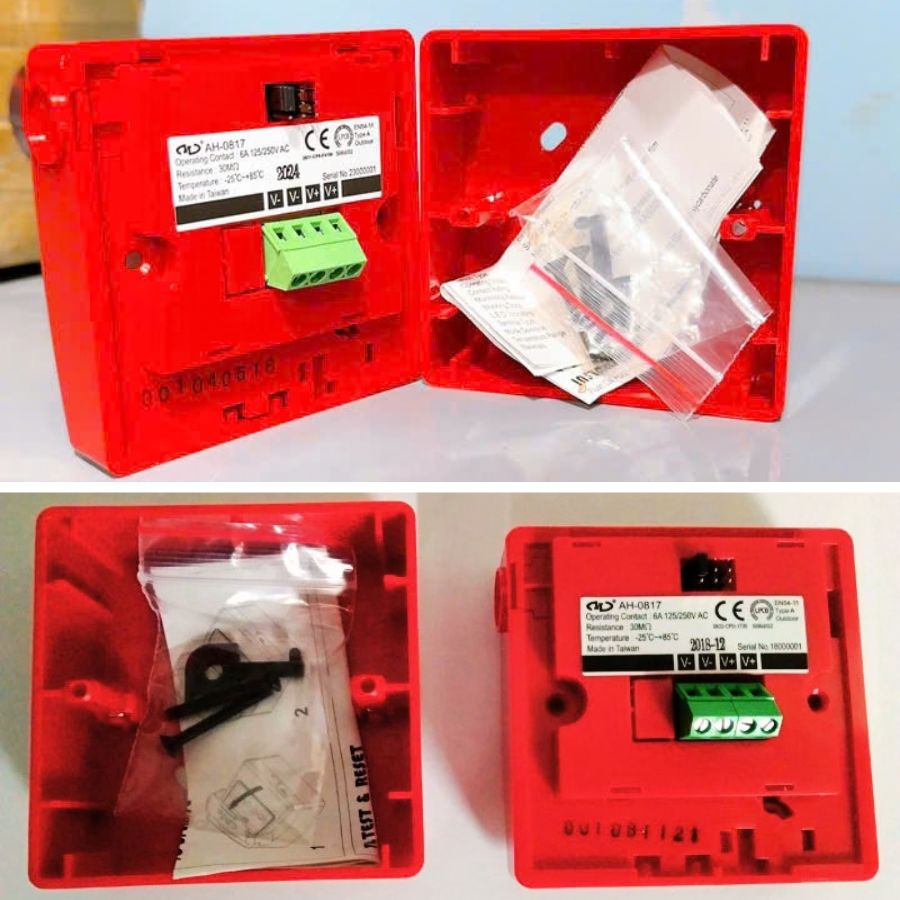

Nút nhấn khẩn vuông reset được Horing AH-0817–Không nắp chụp

Nút nhấn khẩn vuông Horing AH-0817 là thiết bị để người phát hiện cháy chủ động phát tín hiệu báo động về tủ báo cháy bằng thao tác nhấn tay. Nút nhấn AH-0817 là cơ cấu có thể reset để tái sử dụng lại và có nhiều lựa chọn jumper/điện trở để phù hợp cách giám sát của tuyến báo cháy. Phiên bản này là loại không nắp bảo vệ, phù hợp lắp tại vị trí dễ quan sát và dễ thao tác khi có sự cố như hành lang, lối thoát hoặc gần cửa ra vào …nơi mọi người dễ tiếp cận.

1. Công dụng và vị trí lắp nút nhấn khẩn Horing AH-0817

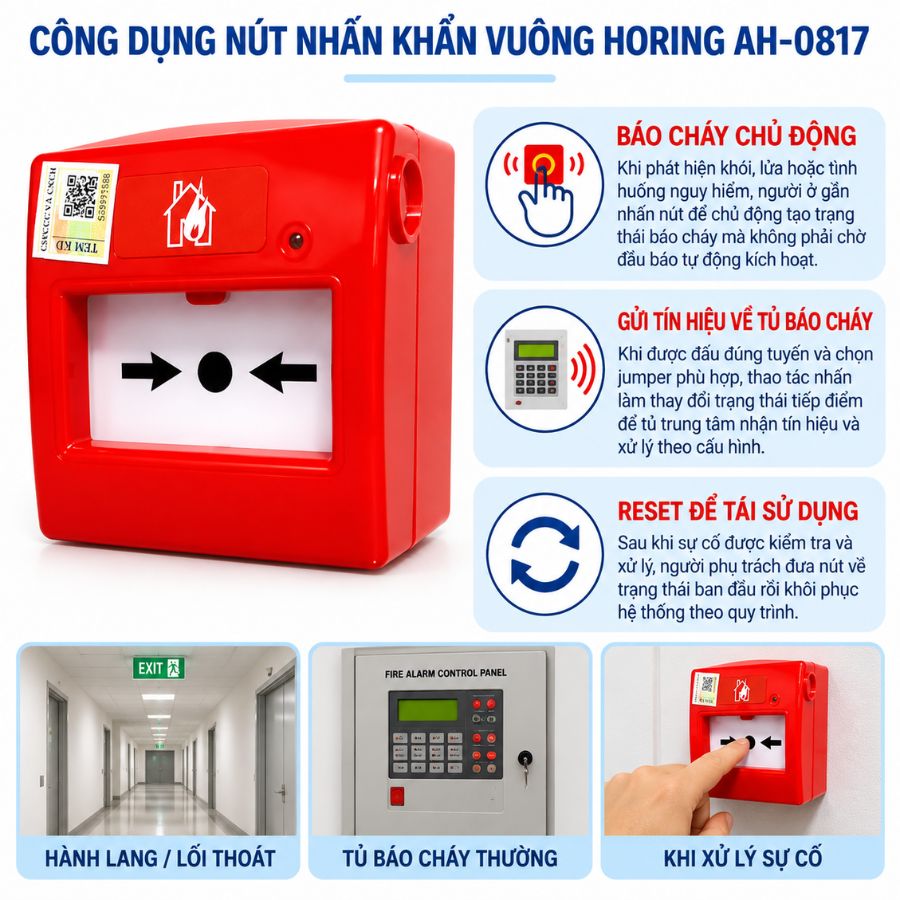

1.1. Nút nhấn khẩn Horing AH-0817 dùng để làm gì?

• Báo cháy chủ động bằng tay: Khi phát hiện khói, lửa hoặc tình huống nguy hiểm, người ở gần nhấn nút để chủ động tạo trạng thái báo cháy mà không phải chờ đầu báo tự động kích hoạt.

• Gửi tín hiệu về tủ báo cháy: Khi được đấu đúng tuyến và chọn jumper phù hợp, thao tác nhấn làm thay đổi trạng thái tiếp điểm để tủ trung tâm nhận tín hiệu và xử lý theo cấu hình của hệ thống.

• Reset để tái sử dụng: Sau khi sự cố được kiểm tra và xử lý, người phụ trách đưa nút về trạng thái ban đầu rồi khôi phục hệ thống theo quy trình.

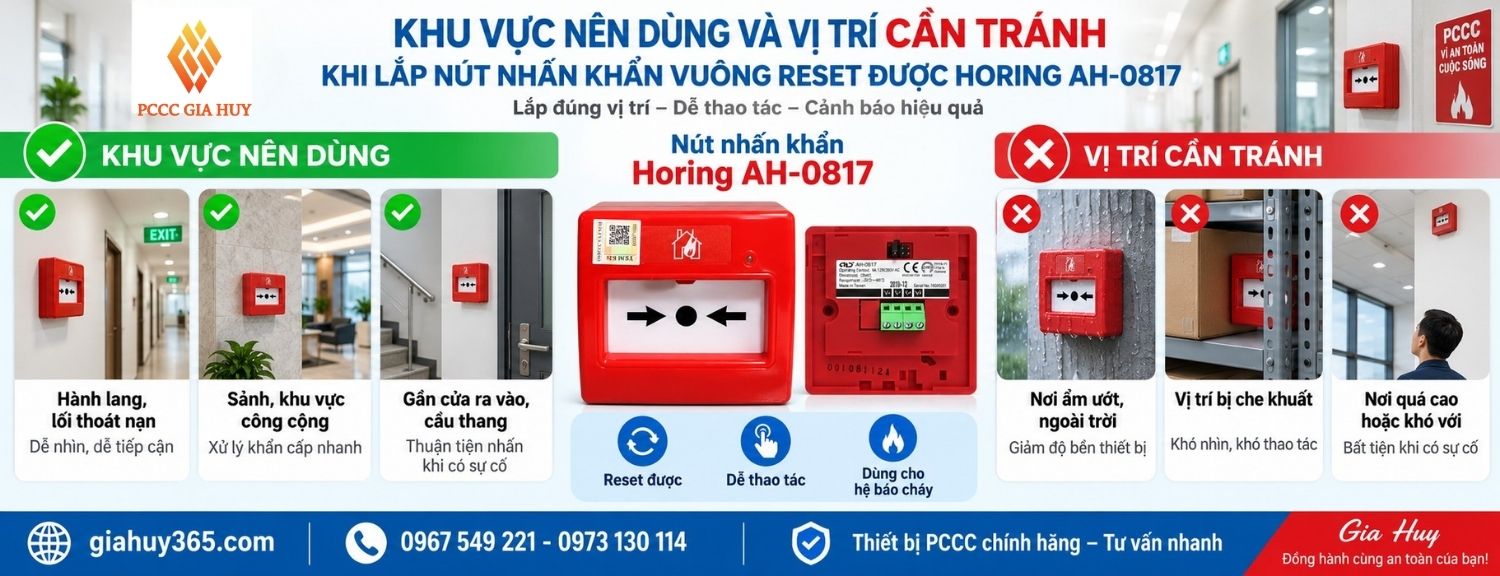

1.2. Khu vực nên lắp nút nhấn khẩn Horing AH-0817

• Hành lang và lối thoát nạn: Bố trí ở đoạn đường có người đi qua, dễ nhìn thấy khi di chuyển về lối ra và dễ đưa tay thao tác.

• Gần cửa ra vào khu vực có người làm việc: Có thể lắp gần cửa văn phòng, kho hoặc nhà xưởng, trên tuyến tiếp cận thuận tiện để phát tín hiệu ngay khi phát hiện sự cố.

• Vị trí có thể quan sát và đi dây về hệ thống: Mặt nút cần hướng ra lối đi, có khoảng trống để nhấn và có đường kết nối về tuyến báo cháy được thiết kế.

1.3. Những vị trí không nên lắp nút nhấn khẩn Horing AH-0817

• Sau cánh cửa, tủ kệ hoặc góc khuất: Khi bị che khuất, người cần báo cháy phải mất thời gian tìm nút hoặc khó tiếp cận lúc khẩn cấp.

• Nơi dễ va quệt hoặc nhấn nhầm: Bản đang bán không có nắp bảo vệ; tránh cạnh cửa mở quét qua, vị trí xe đẩy/hàng hóa hay chạm và nơi người qua lại dễ vô ý tác động.

• Ngoài trời, nơi nước tạt trực tiếp hoặc môi trường ăn mòn: Chỉ chọn các vị trí này khi điều kiện bảo vệ thực tế của thiết bị và phương án lắp đặt đã được xác nhận phù hợp.

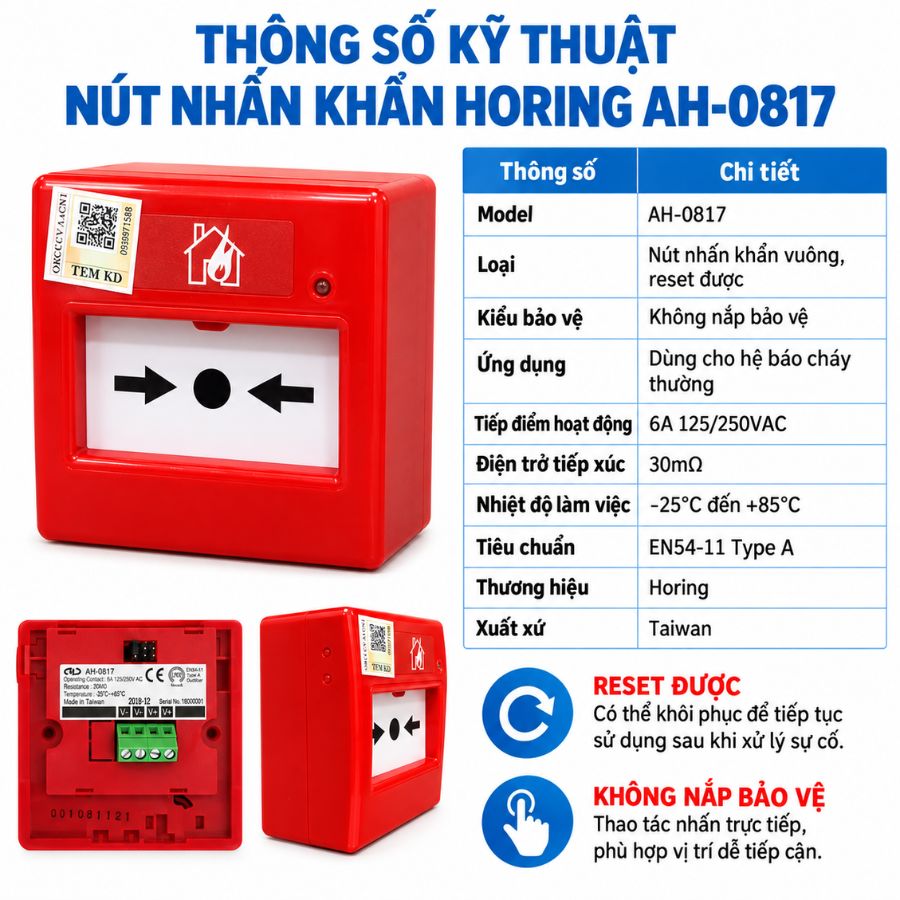

2. Thông số kỹ thuật nút nhấn khẩn vuông Horing AH-0817

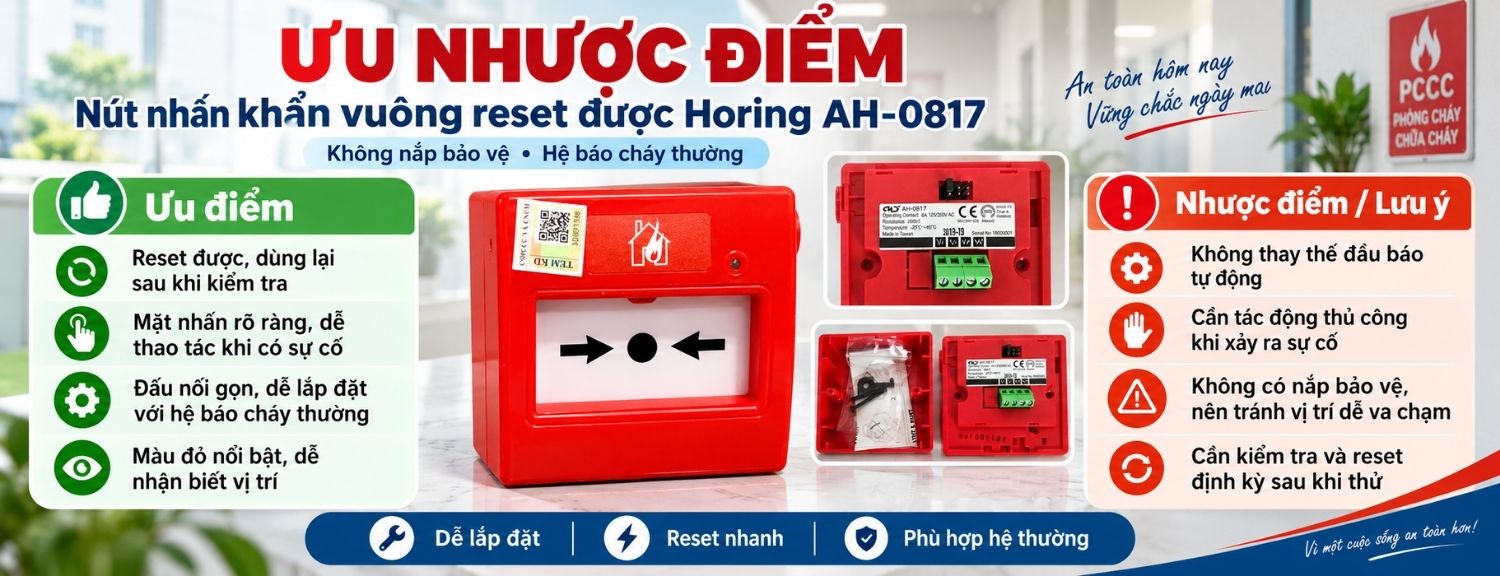

3. Ưu nhược điểm của nút nhấn khẩn Horing AH-0817

3.1. Ưu điểm của nút nhấn khẩn Horing AH-0817

• Không phải đập kính khi cần báo cháy: Người dùng thao tác trực tiếp lên mặt nhấn; sau kiểm tra có thể hoàn nguyên, thuận tiện trong vận hành và thử hệ thống.

• Giúp người tại chỗ chủ động phát tín hiệu: Đầu báo tự động có thể chưa tác động trong một tình huống ban đầu; nút nhấn cho phép người nhìn thấy sự cố báo về tủ ngay.

• Có thể chọn kiểu tín hiệu đầu vào: Các vị trí jumper cho phép dùng tiếp điểm thường mở hoặc chế độ điện trở 270Ω, 470Ω, 680Ω khi tuyến tủ tương thích.

• Có đèn chỉ thị theo cấu hình mạch: Khi chọn đúng một trong ba mức điện trở hỗ trợ LED, đèn có thể sáng sau khi tác động; chế độ tiếp điểm khô hoặc diode không cho LED sáng.

• Kích thước gọn, dạng vuông dễ bố trí: Thân 87,5 × 87,5 mm giúp thiết bị phù hợp nhiều vị trí tường trong công trình mà không chiếm nhiều diện tích.

• Reset được, sử dụng lại sau khi tác động: Phù hợp cho vận hành và kiểm tra định kỳ vì không phải thay phần tử tác động như loại kính vỡ truyền thống.

3.2. Nhược điểm và giới hạn của nút nhấn khẩn Horing AH-0817

• Không tự phát hiện khói, nhiệt hoặc lửa: Thiết bị chỉ báo cháy khi có người chủ động nhấn, nên không thay cho đầu báo tự động.

• Không có nắp bảo vệ đi kèm bản này: Dễ thao tác nhưng cần bố trí tránh va chạm; nếu công trình yêu cầu nắp chắn, phải chọn thêm phụ kiện phù hợp.

• LED phụ thuộc cách chọn jumper: Ở chế độ tiếp điểm thường mở sạch hoặc diode chặn, LED không hoạt động; không nên mặc định lúc nào nút nhấn cũng có đèn sáng khi tác động.

• Cần chọn đúng điện trở và sơ đồ đấu: Chọn sai 270Ω, 470Ω hoặc 680Ω so với yêu cầu của tủ có thể làm tuyến báo sai trạng thái, báo lỗi hoặc không nhận báo cháy đúng như mong muốn.

• Không tự chỉ ra chính xác phòng nếu dùng chung zone: Tủ thường thường hiển thị tuyến báo cháy; cần dựa vào sơ đồ bố trí và kiểm tra hiện trường để xác định vị trí.

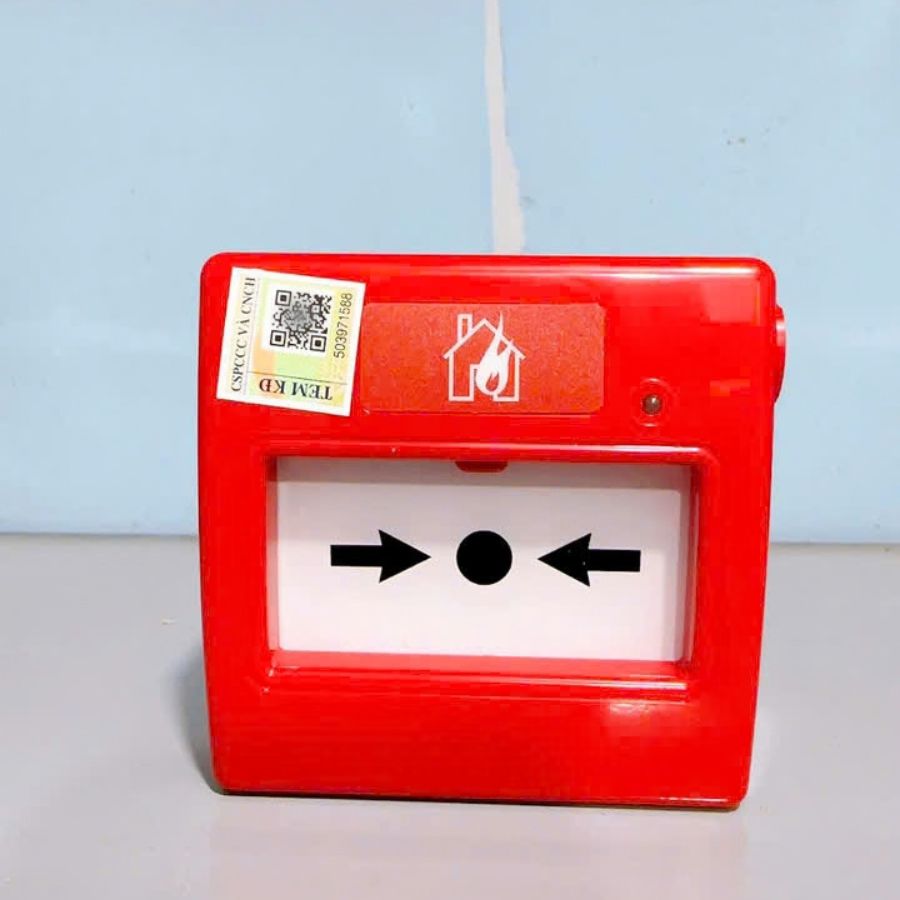

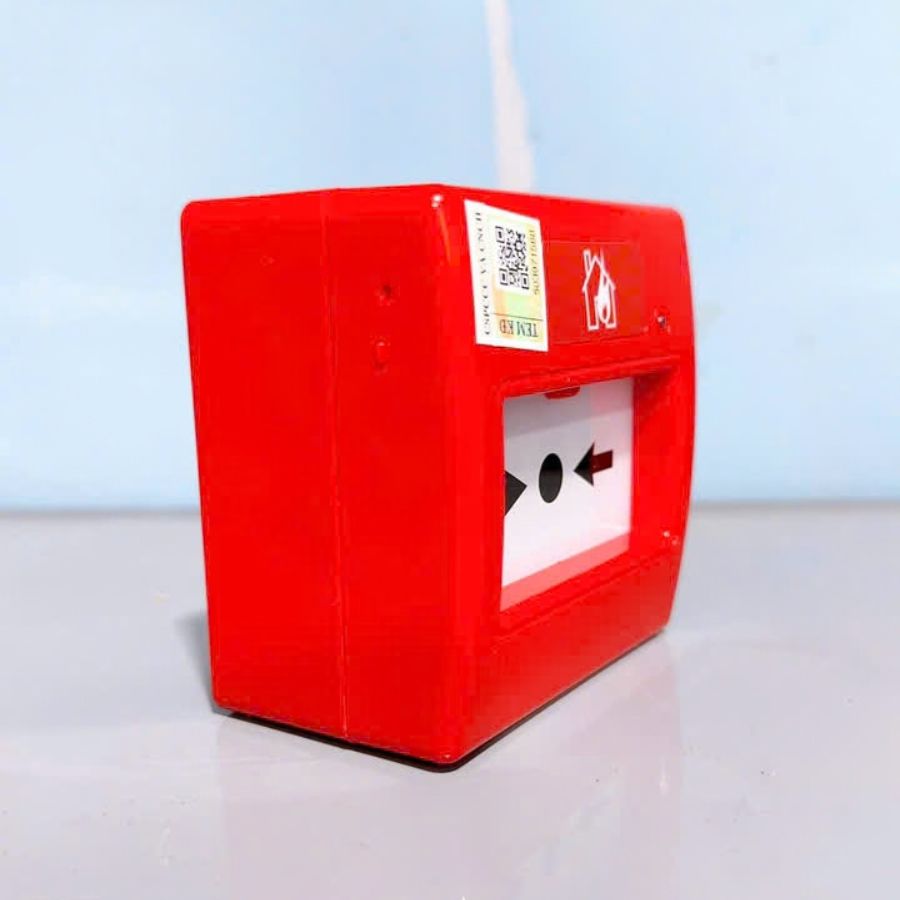

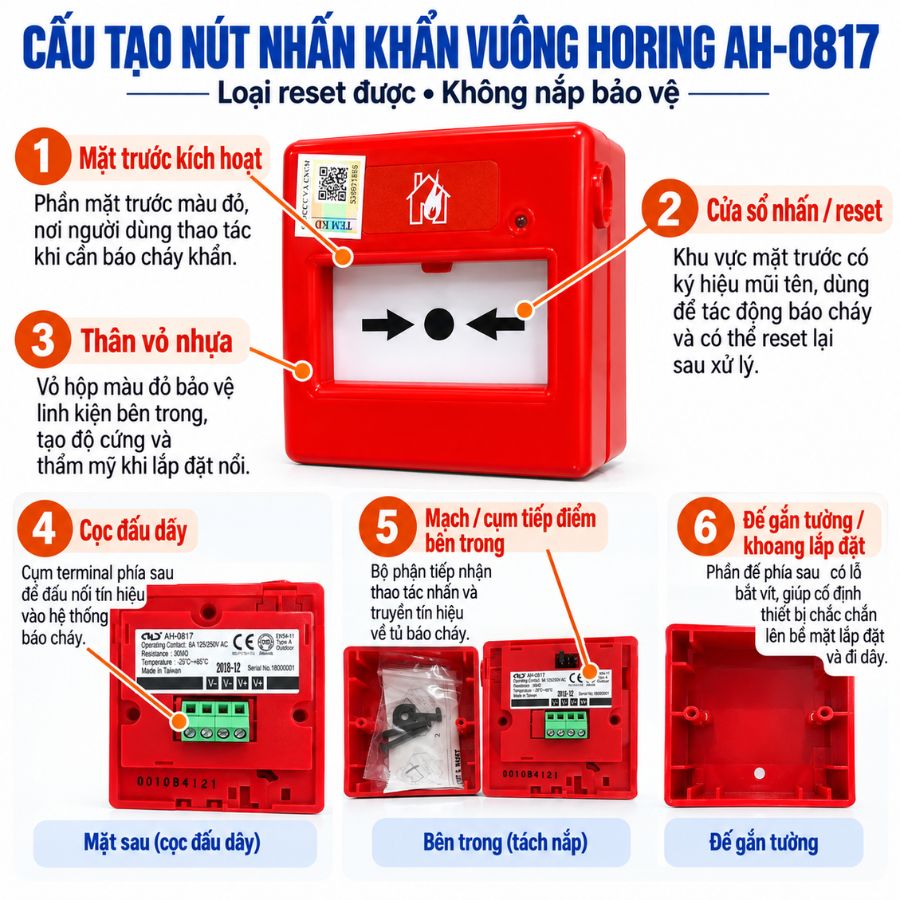

4. Cấu tạo nút nhấn khẩn vuông Horing AH-0817

• Vỏ đỏ dạng vuông: Giúp dễ nhận diện thiết bị báo cháy bằng tay tại lối đi và che chắn các chi tiết bên trong.

• Mặt tác động có dấu hai mũi tên: Phần người sử dụng ấn vào để kích hoạt cơ cấu báo cháy, không phải ô kính cần đập vỡ.

• Đèn LED nhỏ trên mặt thiết bị: Phục vụ chỉ thị khi thiết bị được đấu và chọn jumper ở chế độ có LED.

• Mặt nhấn reset được: Cụm tác động ở mặt trước dùng để người sử dụng chủ động phát tín hiệu báo cháy và có thể hoàn nguyên sau khi xử lý.

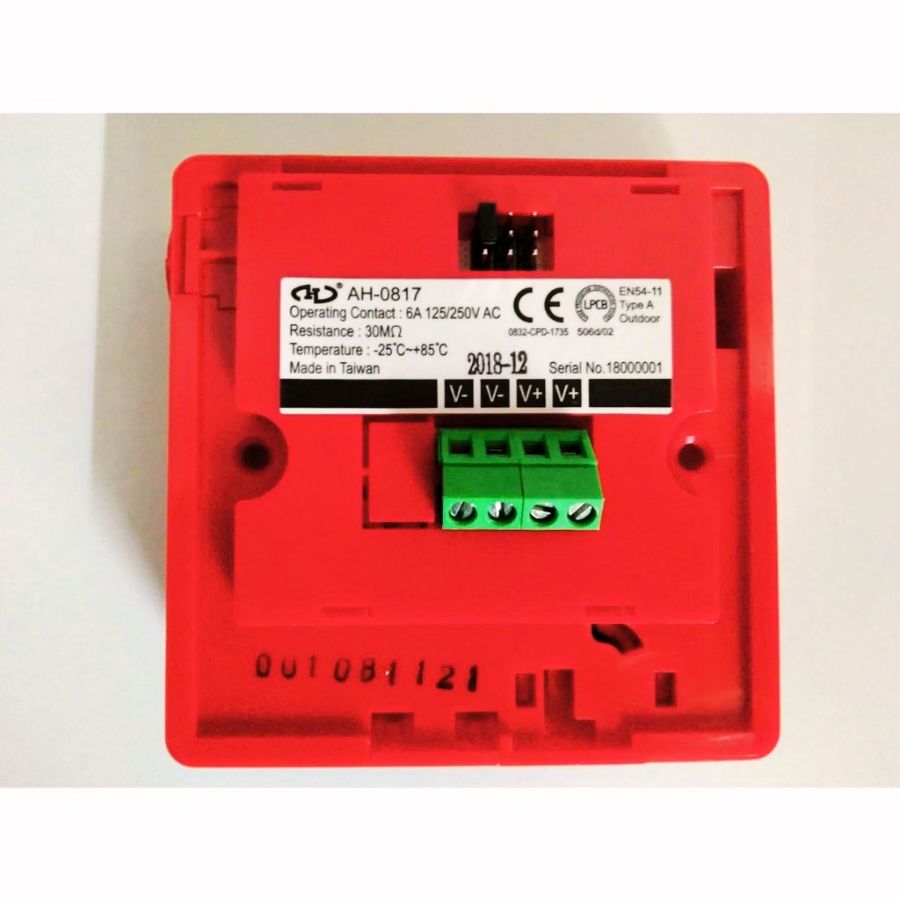

• Cọc đấu dây và các chân chọn jumper: Nằm bên trong để nối vào mạch tủ thường và lựa chọn kiểu tín hiệu tương ứng.

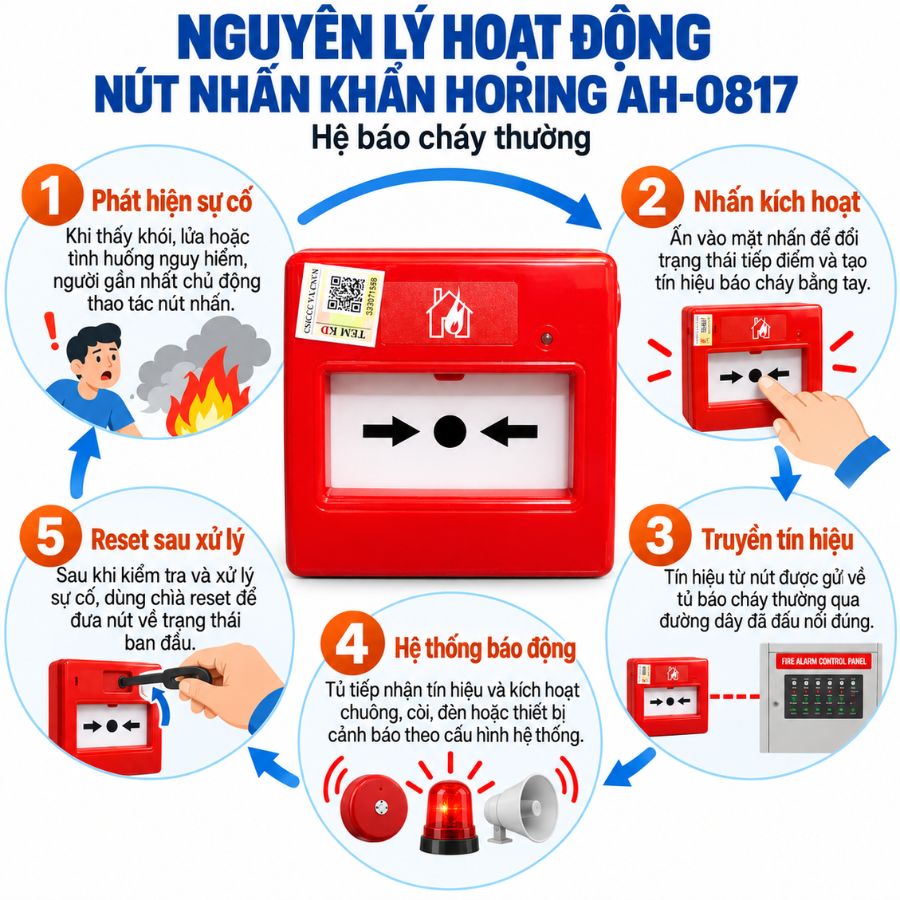

5. Nguyên lý hoạt động của nút nhấn khẩn Horing AH-0817

5.1. Từ thao tác nhấn đến tín hiệu báo cháy tại tủ

• Người phát hiện sự cố nhấn nút: Cơ cấu bên trong thay đổi trạng thái, tạo tín hiệu điện trên tuyến đã đấu.

• Mạch đầu vào nhận tín hiệu phù hợp: Tùy jumper đã chọn, thiết bị sử dụng kiểu tiếp điểm thường mở hoặc mạch có điện trở để tủ nhận biết thao tác.

• Tủ báo cháy xử lý trạng thái báo động: Tủ tiếp nhận tín hiệu từ zone, hiển thị khu vực và kích hoạt chuông, còi, đèn theo cấu hình hệ thống.

5.2. LED chỉ thị và hoàn nguyên sau khi có báo động

• LED xác nhận phụ thuộc cách chọn mạch: Khi chọn điện trở 270Ω, 470Ω hoặc 680Ω đúng phương án đấu, LED có thể sáng lúc nút được kích hoạt; không mặc định LED sáng ở mọi chế độ.

• Người phụ trách kiểm tra hiện trường: Sau khi có tín hiệu, cần xác minh vị trí phát sinh báo động và xử lý nguyên nhân trước khi khôi phục hệ thống.

• Hoàn nguyên nút nhấn: Đưa cơ cấu tác động trở lại vị trí ban đầu theo cấu tạo thiết bị khi đã bảo đảm an toàn.

• Reset tủ để đưa tuyến về chế độ trực: Chỉ thực hiện sau khi tín hiệu tại nút đã được giải phóng và nguyên nhân báo cháy được xử lý.

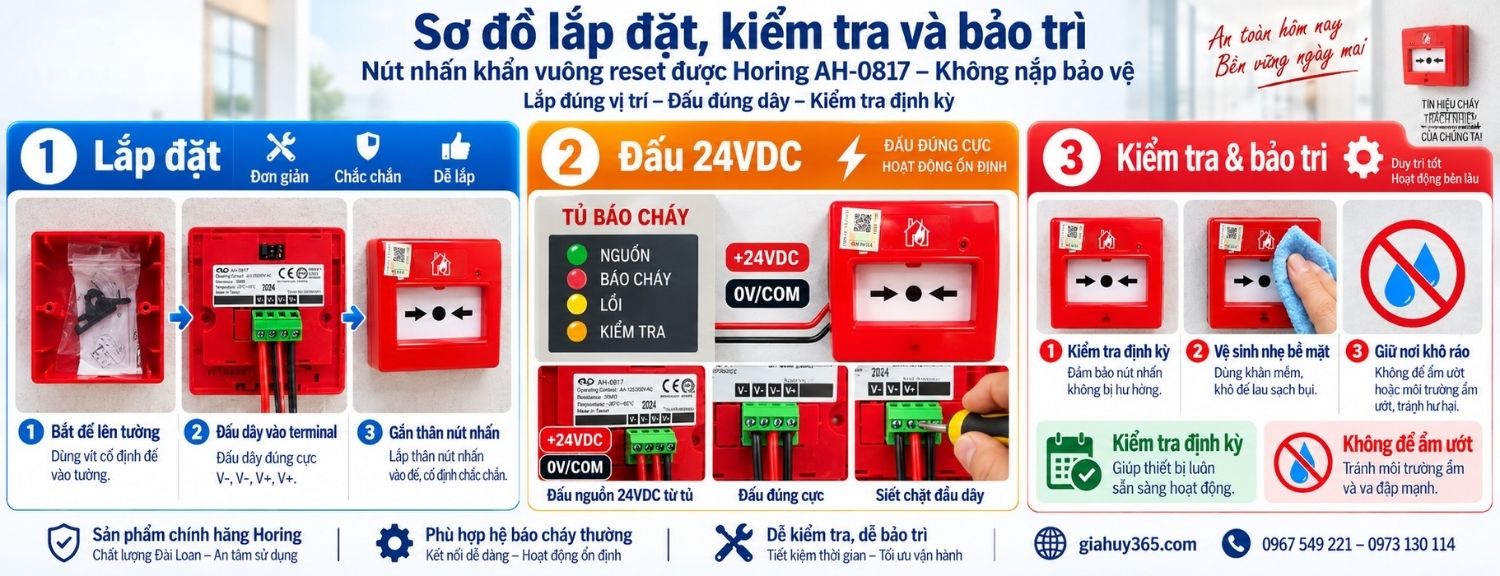

6. Lắp đặt, đấu nối, kiểm tra và bảo trì Horing AH-0817

6.1. Chọn nơi lắp để người ở gần dễ thấy, dễ nhấn

• Chọn vị trí dễ thấy trên đường di chuyển: Ưu tiên hành lang, gần cửa ra vào hoặc hướng ra lối thoát để người phát hiện cháy không phải vòng tìm thiết bị.

• Đặt mặt nhấn trong tầm thao tác: Không để cửa mở, kệ hàng hoặc vật trang trí che khuất; vị trí và cao độ lắp theo bản vẽ và yêu cầu áp dụng của công trình.

• Lưu ý bản không có nắp bảo vệ: Tránh điểm dễ bị xe đẩy, kiện hàng hoặc người qua lại chạm vào mặt nút; nơi cần nắp chắn phải bổ sung loại tương thích.

6.2. Đấu đúng tuyến tủ thường và chọn chế độ jumper

• Kiểm tra loại ngõ vào của tủ: Xác định tuyến báo cháy thường đang nhận tiếp điểm thường mở, diode hay tín hiệu qua điện trở; không lựa chọn jumper chỉ vì thấy đúng giá trị trong bảng.

• Chọn chế độ phù hợp rồi mới nối dây: Ở chế độ tiếp điểm thường mở sạch hoặc diode chặn, LED không sáng; ở các chế độ 270Ω, 470Ω, 680Ω, LED sáng khi tác động nếu mạch hoạt động đúng.

• Đấu terminal theo sơ đồ của tuyến thực tế: Ngắt nguồn và thực hiện đấu nối bởi người có chuyên môn; giữ đúng dây zone và điện trở cuối tuyến của tủ, sau đó kiểm tra trạng thái giám sát trước khi thử nhấn.

6.3. Thử vận hành, Reset và kiểm tra định kỳ

• Thử tại nút và quan sát tủ: Nhấn AH-0817 ở từng điểm thử, xác nhận tủ hiển thị đúng zone và các thiết bị cảnh báo hoạt động theo phương án đã thiết kế.

• Reset rồi xác nhận tủ về bình thường: Sau khi kiểm tra, đưa nút về trạng thái ban đầu, reset tủ khi đủ điều kiện và bảo đảm hệ thống không còn tín hiệu báo cháy ngoài ý muốn.

• Kiểm tra định kỳ khả năng tiếp cận và tiếp xúc: Giữ mặt nút sạch, không dán che vùng nhấn; kiểm tra độ chắc của vỏ, terminal và dấu hiệu hư hỏng trước khi đưa vào sử dụng tiếp.

7. Lợi ích thực tế và nơi mua nút nhấn khẩn Horing AH-0817

Nếu công trình cần một điểm để người phát hiện cháy chủ động báo về tủ, Horing AH-0817 đáp ứng thao tác nhấn bằng tay, có thể hoàn nguyên để sử dụng tiếp. Trước khi chọn mua, điều cần xác định là vị trí nút có dễ thấy, dễ nhấn hay không và tủ đang giám sát tuyến theo kiểu tín hiệu nào.

• Với văn phòng, kho hoặc nhà xưởng: Nút nhấn giúp người nhìn thấy sự cố phát báo cháy ngay trên tuyến đi lại, thay vì phải chạy về tủ trung tâm.

• Với hệ báo cháy thường có nhiều zone: Lựa chọn vị trí theo sơ đồ khu vực và xác nhận cấu hình ngõ vào để thao tác nhấn được tủ tiếp nhận đúng tuyến.

• Với nơi dễ va chạm: Nếu muốn hạn chế tác động nhầm, cân nhắc nắp bảo vệ tương thích hoặc đổi vị trí lắp; bản không nắp không tự giải quyết được tình huống này.

• Gia Huy hỗ trợ lựa chọn đúng phiên bản: Có hàng sẵn, tem kiểm định, bảo hành 12 tháng và xuất VAT; khách có thể gửi model tủ cùng ảnh vị trí lắp để đối chiếu cách dùng trước khi mua.

Nút nhấn khẩn Horing AH-0817 phù hợp bổ sung điểm phát báo cháy bằng tay tại hành lang, lối thoát và khu vực có người thường xuyên qua lại. Với tủ đang sử dụng, khách nên gửi model và sơ đồ đấu zone để Gia Huy đối chiếu kiểu tiếp điểm/jumper, tránh mua đúng nút nhưng tủ không nhận đúng tín hiệu.
