Đèn báo cháy, đèn chỉ thị khu vực Horing AH-9719

Đèn báo cháy Horing AH-9719 là đèn chỉ thị ánh sáng màu đỏ dùng trong hệ thống báo cháy, nhận nguồn 24VDC từ ngõ ra điều khiển phù hợp của tủ trung tâm. Dạng chụp bán cầu giúp nhận biết tín hiệu báo động tại vị trí lắp. Sản phẩm có tem kiểm định, phù hợp bổ sung chỉ thị bằng ánh sáng tại khu vực cần cảnh báo.

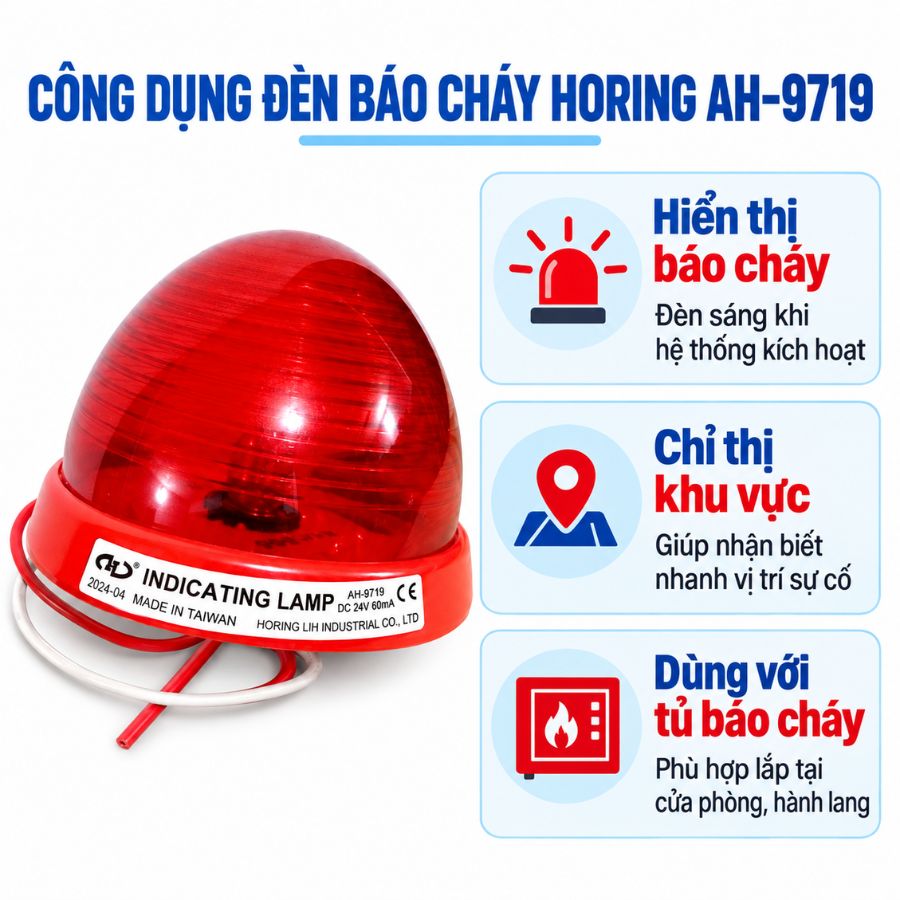

1. Công dụng của đèn báo cháy Horing AH-9719 và khu vực nên dùng

1.1. Đèn báo cháy Horing AH-9719 dùng để làm gì?

• Chỉ thị bằng ánh sáng khi có tín hiệu báo động: Đèn sáng đỏ khi được ngõ ra điều khiển phù hợp của hệ thống cấp nguồn, hỗ trợ nhận diện khu vực có tín hiệu báo cháy.

• Nhận biết tín hiệu từ nhiều hướng: Chụp đèn bán cầu màu đỏ giúp quan sát trạng thái đèn ở vị trí lắp phù hợp; tầm nhìn có thể đạt khoảng 10 m trong điều kiện quan sát thuận lợi.

• Nguồn hoạt động 24VDC: Dùng với tuyến cấp nguồn hoặc ngõ ra điều khiển 24VDC của hệ thống sau khi đối chiếu sơ đồ và khả năng cấp tải.

• Chức năng chỉ thị riêng: AH-9719 phát tín hiệu bằng ánh sáng, không phải đầu báo phát hiện cháy và không thay thế chuông hoặc còi cảnh báo bằng âm thanh.

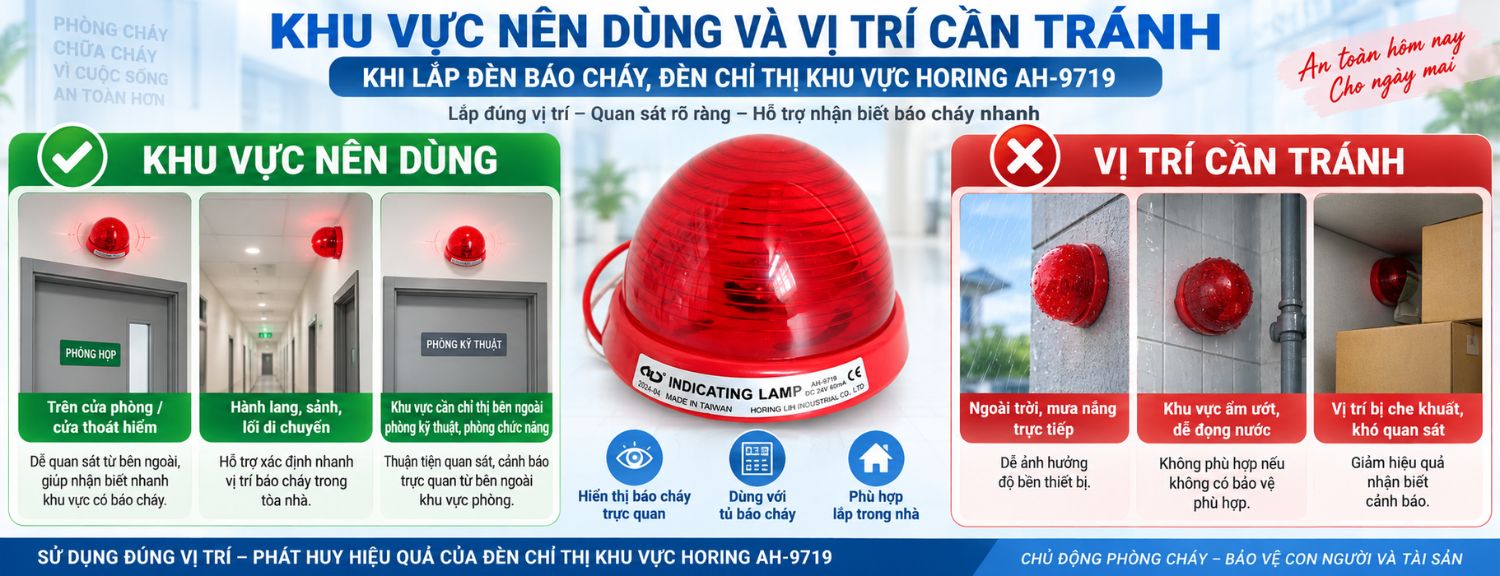

1.2. Khu vực phù hợp lắp đèn chỉ thị Horing AH-9719

• Lối đi và khu vực chung: Bố trí nơi dễ nhìn để người sử dụng nhận biết tín hiệu báo động bằng ánh sáng khi hệ thống kích hoạt.

• Khu vực có tủ báo cháy thường: Dùng khi có ngõ ra điều khiển tương thích 24VDC, đáp ứng tổng tải của các đèn và thiết bị trên cùng tuyến.

• Vị trí cần bổ sung tín hiệu nhìn thấy: Lắp cùng các thiết bị cảnh báo khác theo thiết kế, tránh điểm bị tường, vật dụng hoặc kết cấu che khuất.

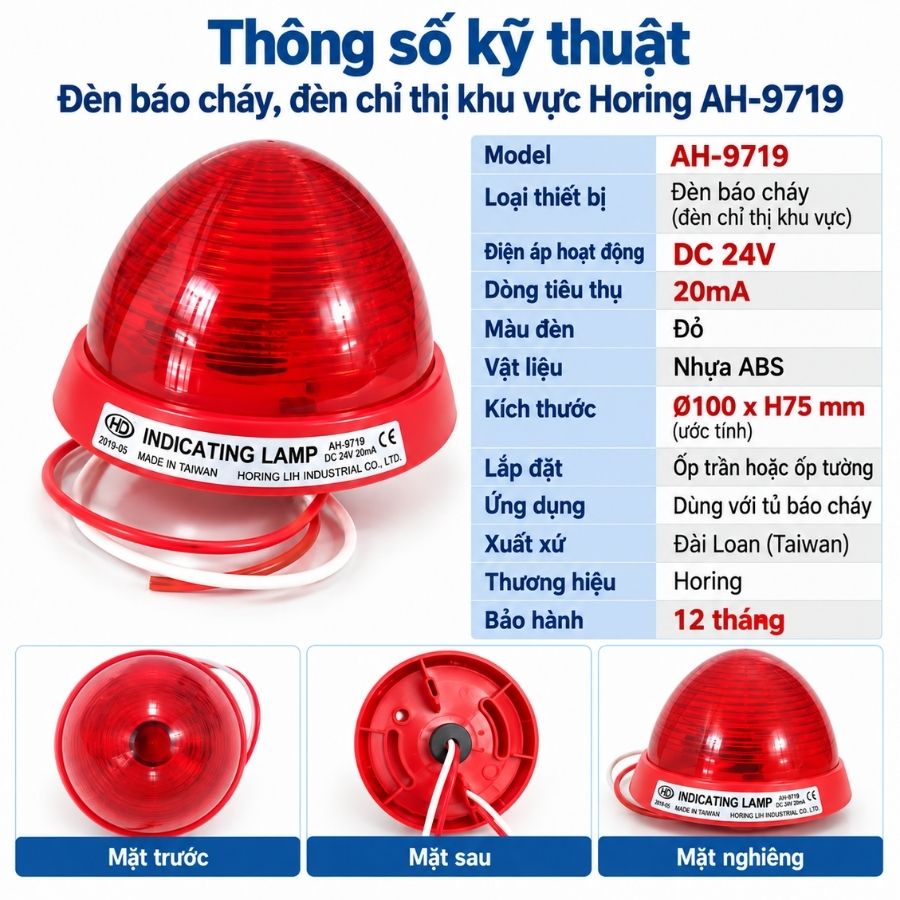

2. Thông số kỹ thuật đèn báo cháy Horing AH-9719

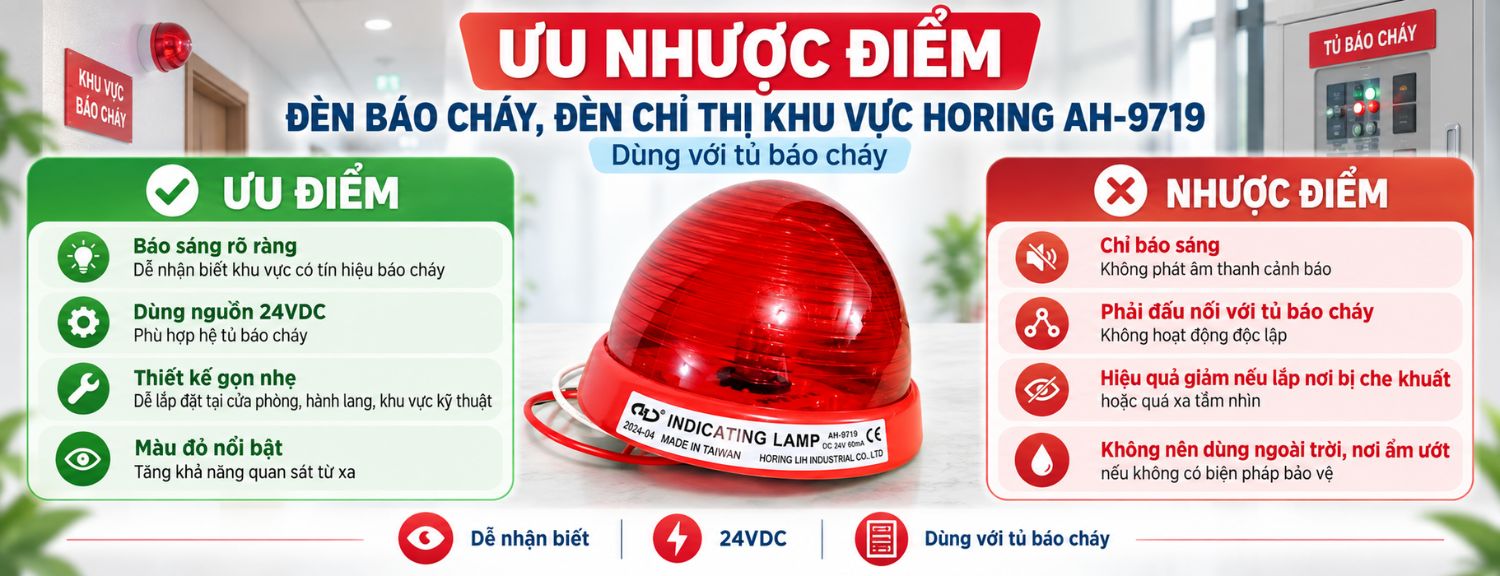

3. Ưu nhược điểm của đèn báo cháy Horing AH-9719

3.1. Ưu điểm của đèn chỉ thị khu vực Horing AH-9719

• Tín hiệu sáng màu đỏ dễ nhận diện: Chụp đèn bán cầu tạo điểm chỉ thị trực quan khi thiết bị được cấp nguồn báo động.

• Dùng nguồn 24VDC: Phù hợp khi hệ thống có ngõ ra điều khiển 24VDC tương thích và đã kiểm tra tổng tải thực tế.

• Kích thước gọn: Đường kính 90 mm, chiều cao 70 mm, dễ bố trí trên bề mặt lắp đặt theo phương án thiết kế.

• Vỏ nhựa chống cháy: Chụp và đế đèn bằng nhựa chống cháy; kết cấu gọn, có dây cấp nguồn và các lỗ cố định phía đáy.

• Có tem kiểm định: Thuận tiện cho việc nhận diện tình trạng tem trên sản phẩm đang cung cấp và đối chiếu hồ sơ hàng hóa.

3.2. Nhược điểm và giới hạn của đèn báo cháy Horing AH-9719

• Chỉ phát cảnh báo bằng ánh sáng: Không có chức năng phát âm; cần phối hợp chuông/còi khi công trình yêu cầu cảnh báo bằng âm thanh.

• Phụ thuộc tín hiệu cấp nguồn: Đèn không tự phát hiện khói hoặc nhiệt; chỉ sáng khi được cấp nguồn qua mạch điều khiển phù hợp.

• Cần bố trí đúng tầm quan sát: Tầm nhận biết phụ thuộc vị trí lắp, độ sáng môi trường và các vật cản thực tế.

• Cần xác nhận đúng phiên bản nguồn sáng: Dòng tiêu thụ của phiên bản bóng thường và LED khác nhau; cần kiểm tra cấu hình hàng thực tế trước khi tính tải.

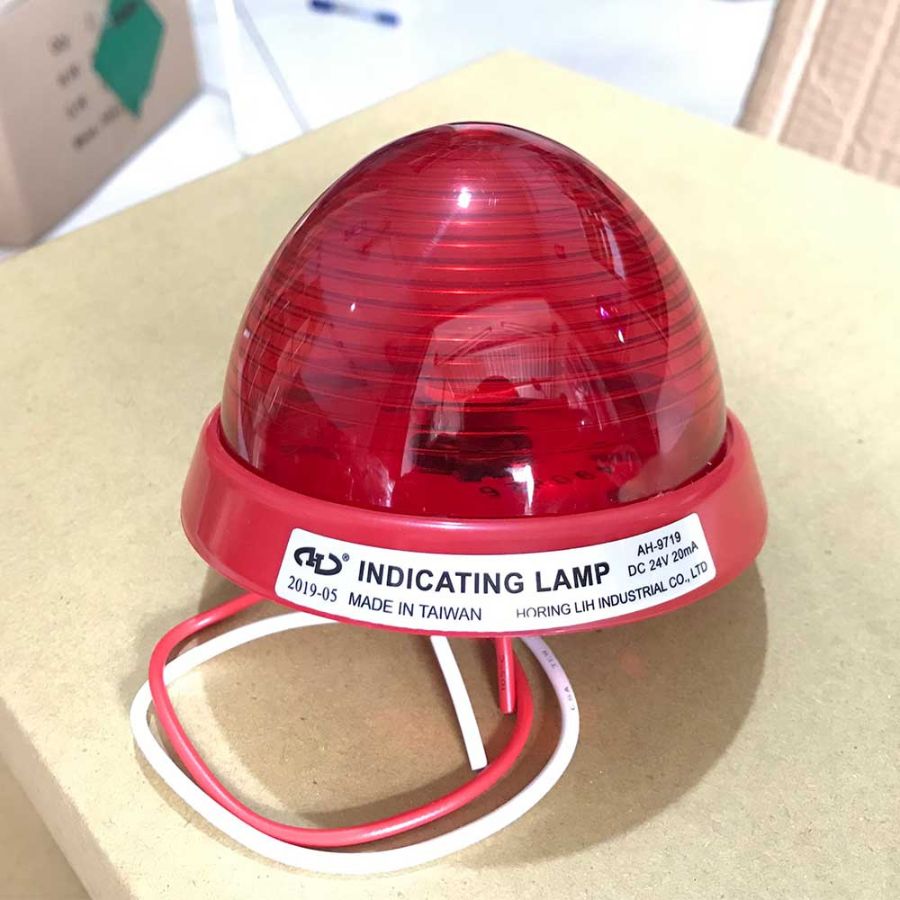

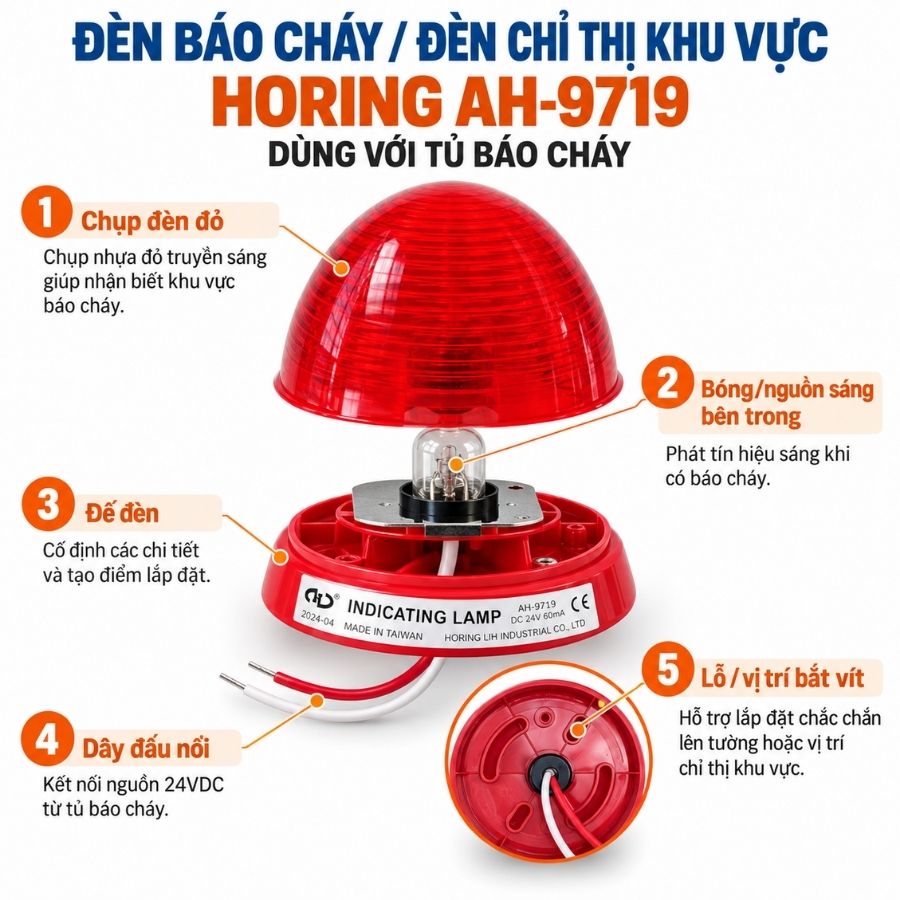

4. Cấu tạo đèn báo cháy Horing AH-9719

• Chụp đèn bán cầu màu đỏ: Bộ phận bao che nguồn sáng, tạo vùng tín hiệu ánh sáng nhìn thấy từ bên ngoài.

• Đế đèn màu đỏ: Phần chân tròn tiếp giáp bề mặt lắp; trên đế có nhãn model, xuất xứ và thông số của phiên bản hàng.

• Cụm nguồn sáng bên trong: Bóng đèn hoặc LED tùy cấu hình; nằm dưới chụp màu đỏ để phát sáng khi được cấp điện.

• Hai dây cấp nguồn: Dây đỏ và trắng đi qua mặt đáy, dùng để kết nối với mạch điều khiển 24VDC tương thích.

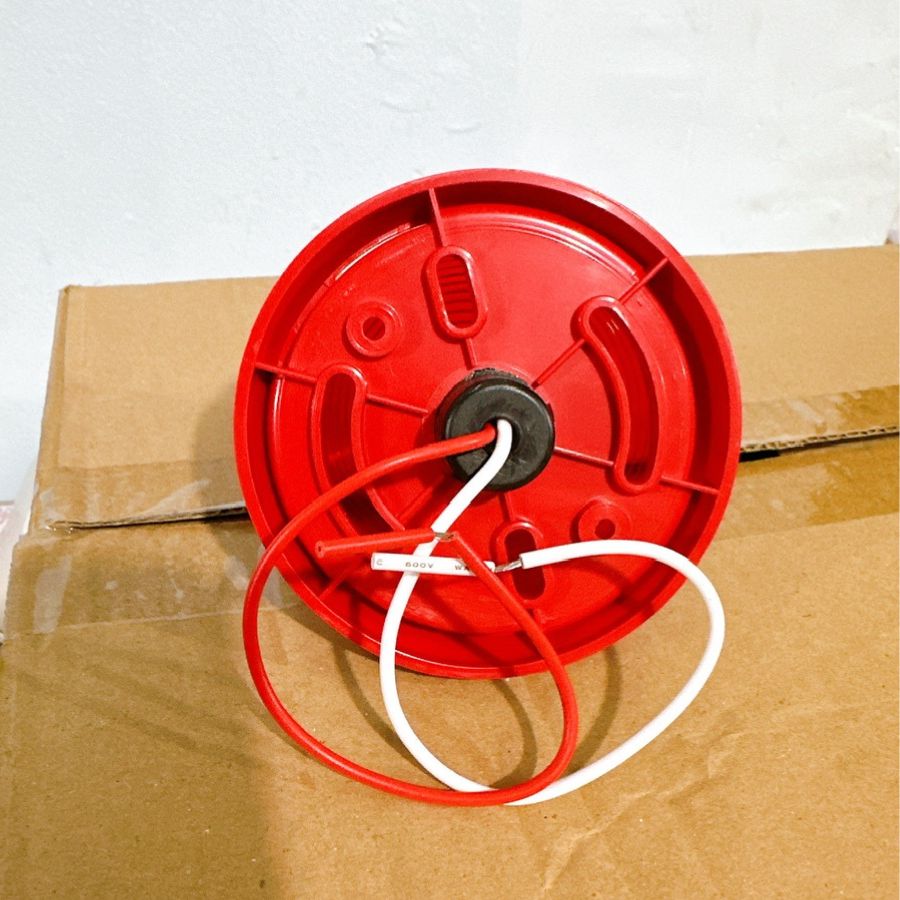

• Mặt đáy và lỗ bắt vít: Có các vị trí cố định thiết bị lên bề mặt phù hợp và đường dẫn dây đi vào bên trong.

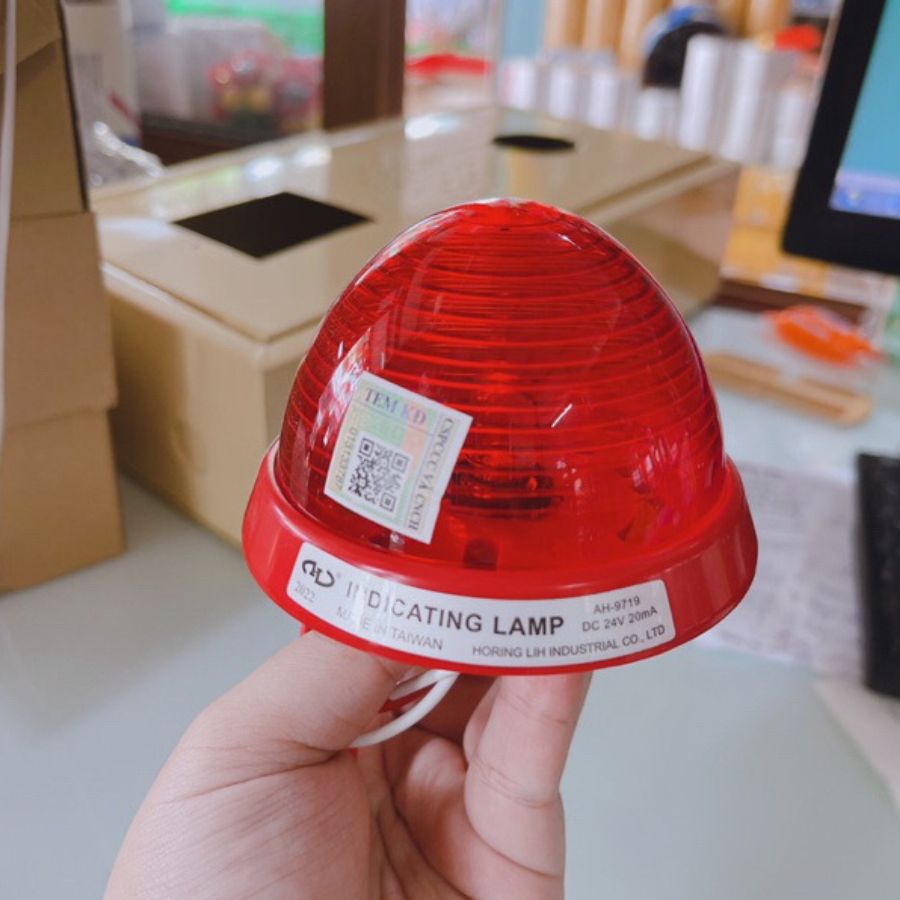

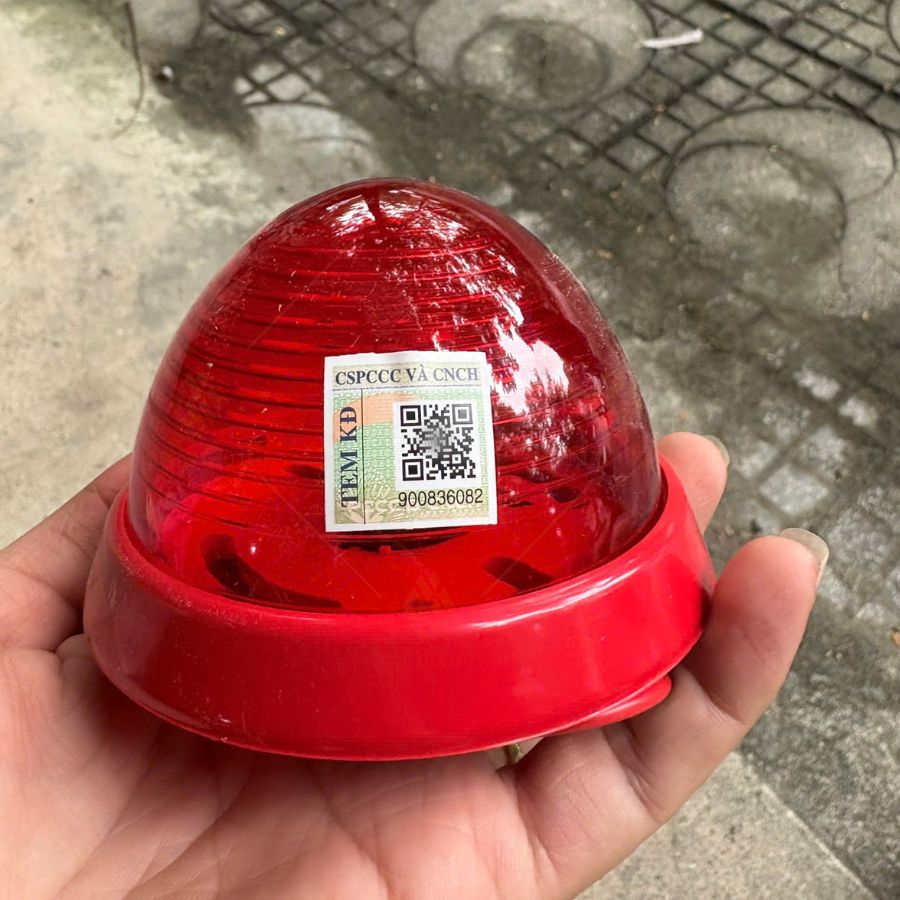

• Tem kiểm định: Tem dán trên phần chụp đèn của sản phẩm đang cung cấp, dùng để nhận diện tình trạng tem thực tế.

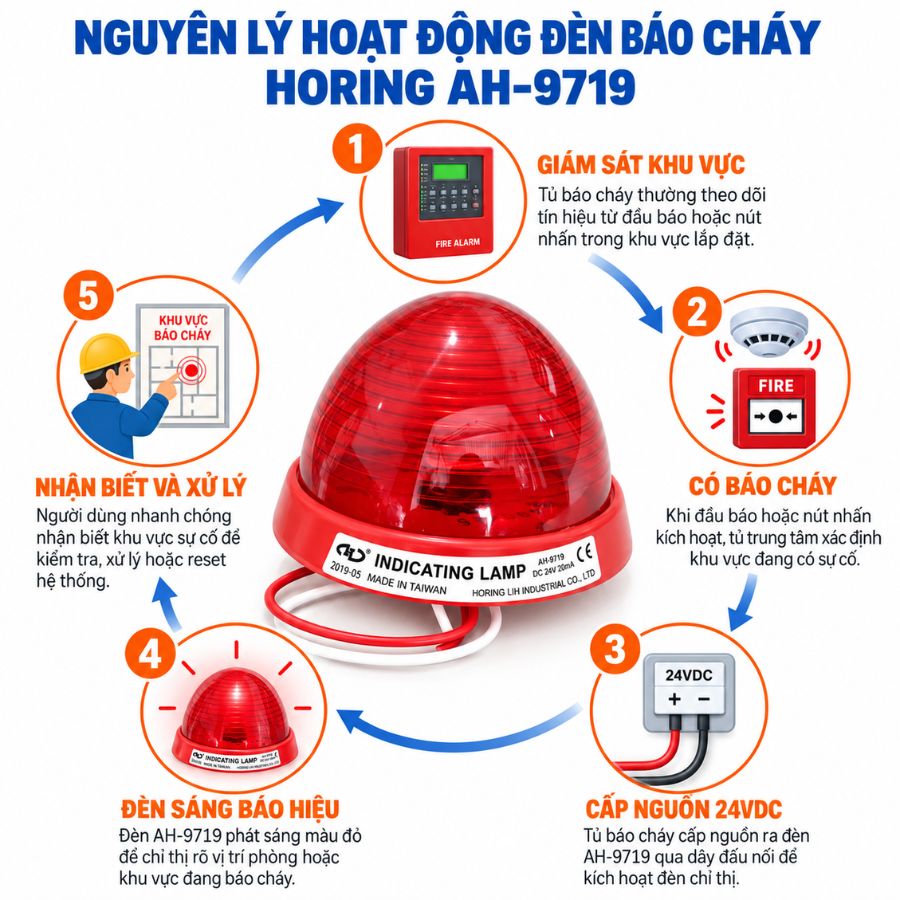

5. Nguyên lý hoạt động của đèn báo cháy Horing AH-9719

5.1. Khi hệ thống kích hoạt ngõ ra điều khiển 24VDC

• Hệ thống nhận tín hiệu báo cháy: Tủ trung tâm xử lý tín hiệu từ các thiết bị đầu vào theo cấu hình công trình.

• Ngõ ra phù hợp cấp nguồn cho đèn: Điện áp 24VDC được đưa đến AH-9719 qua hai dây theo sơ đồ đấu nối đã kiểm tra.

• Nguồn sáng nhận điện: Bóng đèn hoặc LED bên trong bắt đầu phát sáng khi mạch được kích hoạt.

5.2. Đèn hiển thị cảnh báo tại vị trí lắp đặt

• Ánh sáng truyền qua chụp đỏ: Người ở gần có thể nhìn thấy tín hiệu chỉ thị từ vị trí quan sát thích hợp.

• Duy trì chỉ thị khi còn cấp nguồn: Đèn tiếp tục sáng trong thời gian ngõ ra điều khiển duy trì trạng thái kích hoạt.

• Hỗ trợ xác định khu vực cần chú ý: Tín hiệu ánh sáng bổ sung thông tin trực quan cho người đang ở tại công trình.

• Ngừng sáng khi ngõ ra dừng cấp nguồn: Sau khi hệ thống được xử lý và ngõ ra điều khiển trở về trạng thái bình thường, đèn tắt.

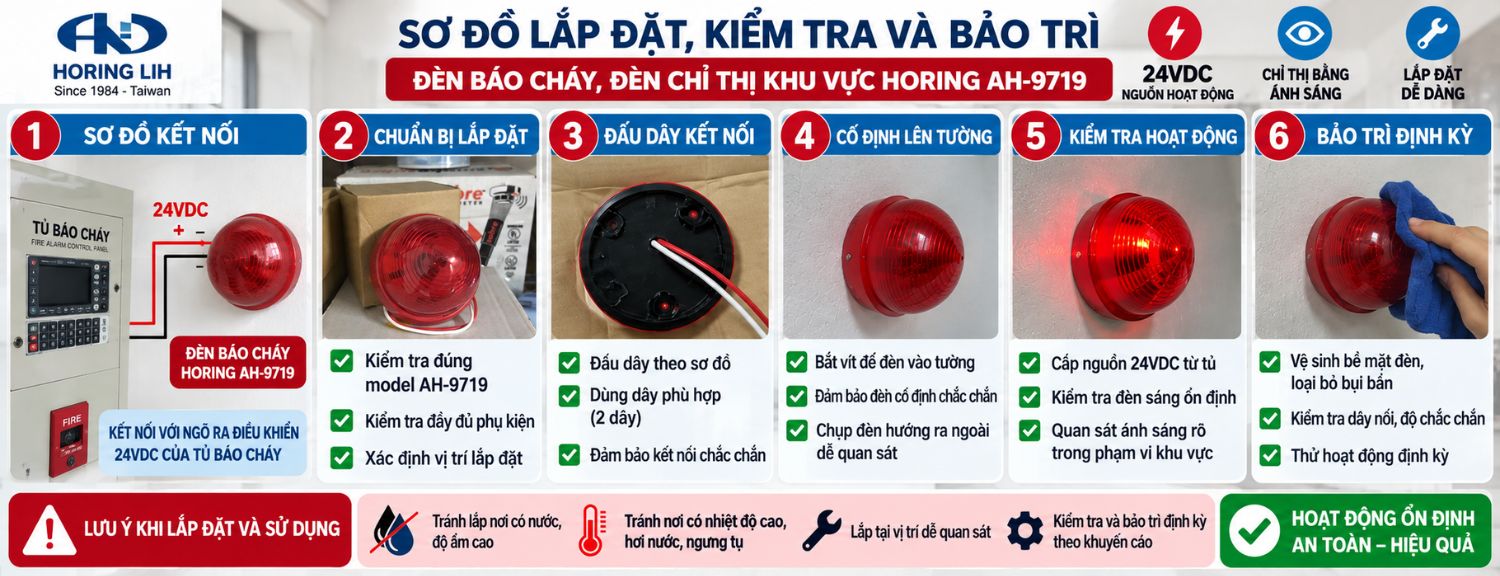

6. Lắp đặt, kiểm tra và bảo trì đèn báo cháy Horing AH-9719

6.1. Chọn vị trí lắp đèn chỉ thị Horing AH-9719

• Ưu tiên nơi dễ quan sát: Chọn bề mặt thông thoáng, tránh đồ đạc hoặc kết cấu che kín chụp đèn.

• Bố trí theo phương án báo cháy: Đảm bảo vị trí lắp thuận tiện nhận biết ánh sáng từ tuyến điều khiển phù hợp.

• Cố định trên bề mặt chắc chắn: Dùng vị trí bắt vít trên mặt đáy để lắp chắc thiết bị, tránh va đập và rung lắc.

6.2. Đấu nguồn và kiểm tra đèn báo cháy Horing AH-9719

• Kiểm tra điện áp trước khi đấu: Chỉ kết nối với mạch 24VDC tương thích, không cấp trực tiếp nguồn điện lưới 220VAC.

• Kiểm tra cực tính và tải ngõ ra: Xác định dây, sơ đồ thực tế và tổng dòng các đèn trên tuyến trước khi kết nối vào tủ.

• Thử báo động sau lắp đặt: Kích hoạt thử theo quy trình hệ thống, xác nhận đèn sáng đúng trạng thái và quan sát được tại vị trí cần chỉ thị.

6.3. Bảo trì đèn chỉ thị khu vực Horing AH-9719

• Thử chức năng định kỳ: Xác nhận thiết bị sáng khi hệ thống gửi lệnh và tắt khi ngõ ra ngừng kích hoạt.

• Làm sạch chụp đèn và kiểm tra đế: Giữ chụp đỏ trong, không sơn phủ hoặc che kín; kiểm tra điểm bắt vít và dây nối.

• Khi đèn không sáng: Kiểm tra nguồn 24VDC, mối nối, cực tính và tình trạng nguồn sáng trước khi quyết định thay thế.

7. Lợi ích thực tế và nơi mua đèn báo cháy Horing AH-9719

Đèn báo cháy Horing AH-9719 là thiết bị chỉ thị ánh sáng màu đỏ dùng với mạch điều khiển báo cháy 24VDC phù hợp. Thiết kế bán cầu gọn giúp bổ sung tín hiệu trực quan tại điểm lắp; khi chọn thiết bị cần xác nhận nguồn điện, phiên bản bóng/LED và tổng tải tuyến.

• Chỉ thị trực quan tại khu vực: Đèn sáng đỏ khi được cấp nguồn báo động, giúp người ở vị trí phù hợp nhận biết trạng thái hệ thống.

• Dễ bố trí và đấu nối theo thiết kế: Đường kính 90 mm, cao 70 mm; hai dây cấp nguồn đi ra từ mặt đáy.

• Lựa chọn đúng tải nguồn: Có cấu hình bóng đèn và LED với dòng tiêu thụ khác nhau; Gia Huy hỗ trợ đối chiếu trước khi lắp.

• Hàng có tem kiểm định, bảo hành 12 tháng: Gia Huy có hàng sẵn, hỗ trợ tư vấn kỹ thuật và xuất hóa đơn VAT đầy đủ.

Đèn báo cháy Horing AH-9719 được Gia Huy cung cấp cho nhu cầu lắp mới hoặc bổ sung tín hiệu chỉ thị bằng ánh sáng trong hệ thống báo cháy. Khi cần kiểm tra tương thích, khách hàng nên gửi model tủ, sơ đồ ngõ ra và số lượng đèn dự kiến để Gia Huy hỗ trợ đối chiếu.
