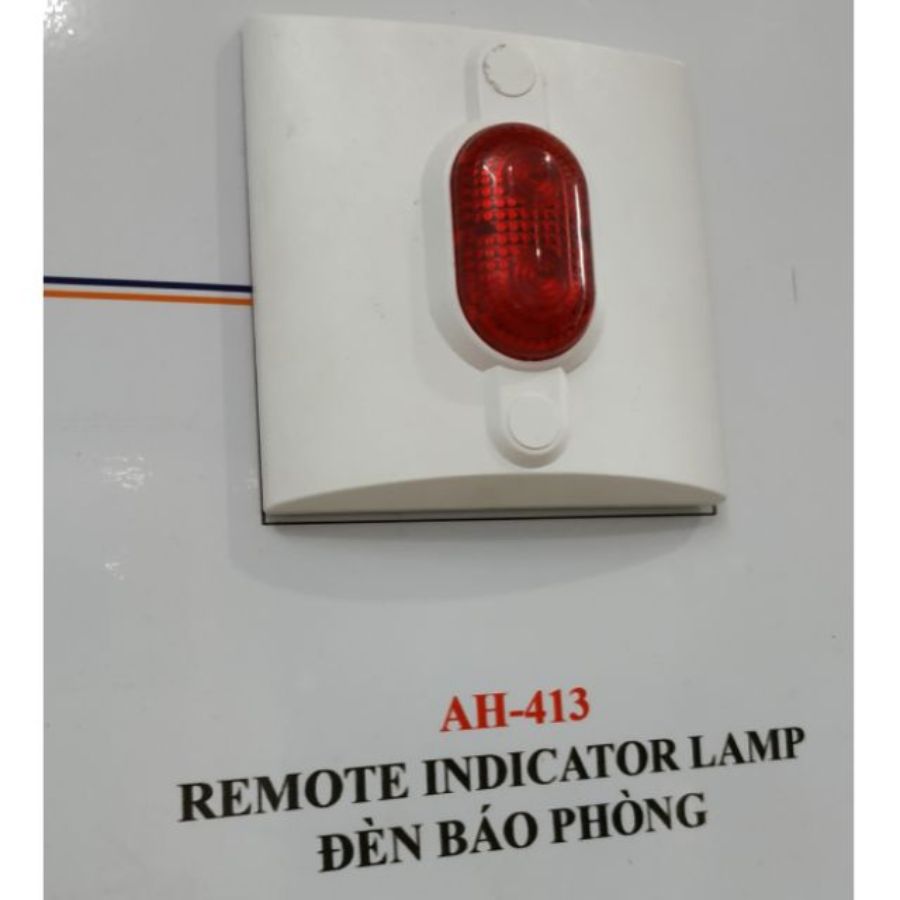

Đèn báo phòng 24VDC Horing AH-413 – Dùng với tủ báo cháy

Đèn báo phòng Horing AH-413 là đèn chỉ thị từ xa giúp nhận biết khu vực hoặc phòng có tín hiệu báo cháy mà không cần mở cửa kiểm tra. Mặt đèn màu trắng, LED đỏ nổi bật; thiết bị dùng nguồn 12/24VDC, trong đó cấu hình 24VDC có dòng báo động 15mA. Khi chọn lắp với tủ báo cháy, cần xác nhận đúng ngõ chỉ thị và sơ đồ đấu nối của hệ thống.

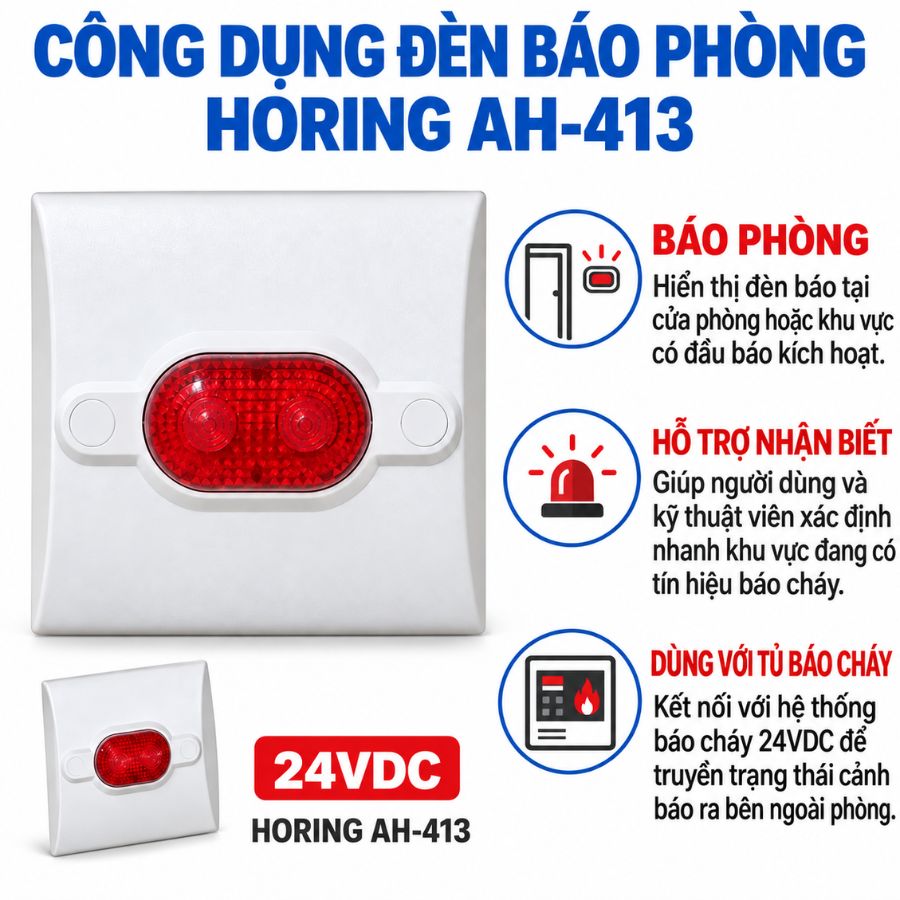

1. Công dụng của đèn báo phòng Horing AH-413 và khu vực nên dùng

1.1. Đèn báo phòng Horing AH-413 dùng để làm gì?

• Chỉ thị từ xa khu vực có báo cháy: Đèn LED đỏ báo hiệu trạng thái báo động của đầu báo hoặc khu vực có kết nối tương thích.

• Dễ quan sát bên ngoài phòng: Đèn hỗ trợ nhận biết vị trí sự cố tại hành lang hoặc phía ngoài phòng kín khi hệ thống kích hoạt.

• Hoạt động với nguồn 12/24VDC: Phù hợp cấu hình 24VDC khi mạch chỉ thị của hệ thống đáp ứng đúng yêu cầu cấp nguồn và tín hiệu.

• Dòng báo động 15mA tại 24VDC: Thuận tiện đối chiếu tải khi dự kiến lắp nhiều đèn chỉ thị trên cùng mạch phù hợp.

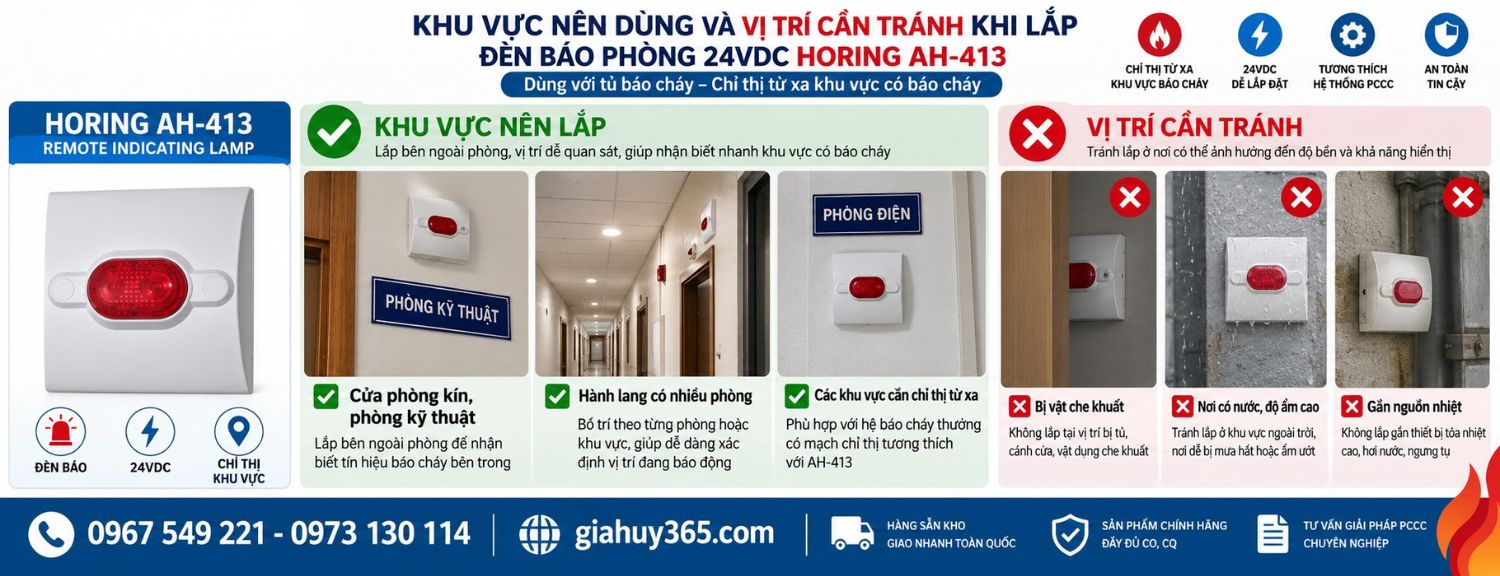

1.2. Khu vực phù hợp lắp đèn báo phòng Horing AH-413

• Cửa phòng kín, phòng kỹ thuật: Đặt bên ngoài phòng để nhận biết tín hiệu báo cháy tại khu vực bên trong.

• Hành lang có nhiều phòng: Bố trí theo từng phòng hoặc khu vực để người phụ trách dễ định vị nơi đang báo động.

• Công trình có hệ báo cháy thường: Sử dụng khi tủ, đầu báo và đế đầu báo có đường tín hiệu chỉ thị từ xa tương thích với AH-413.

2. Thông số kỹ thuật đèn báo phòng Horing AH-413

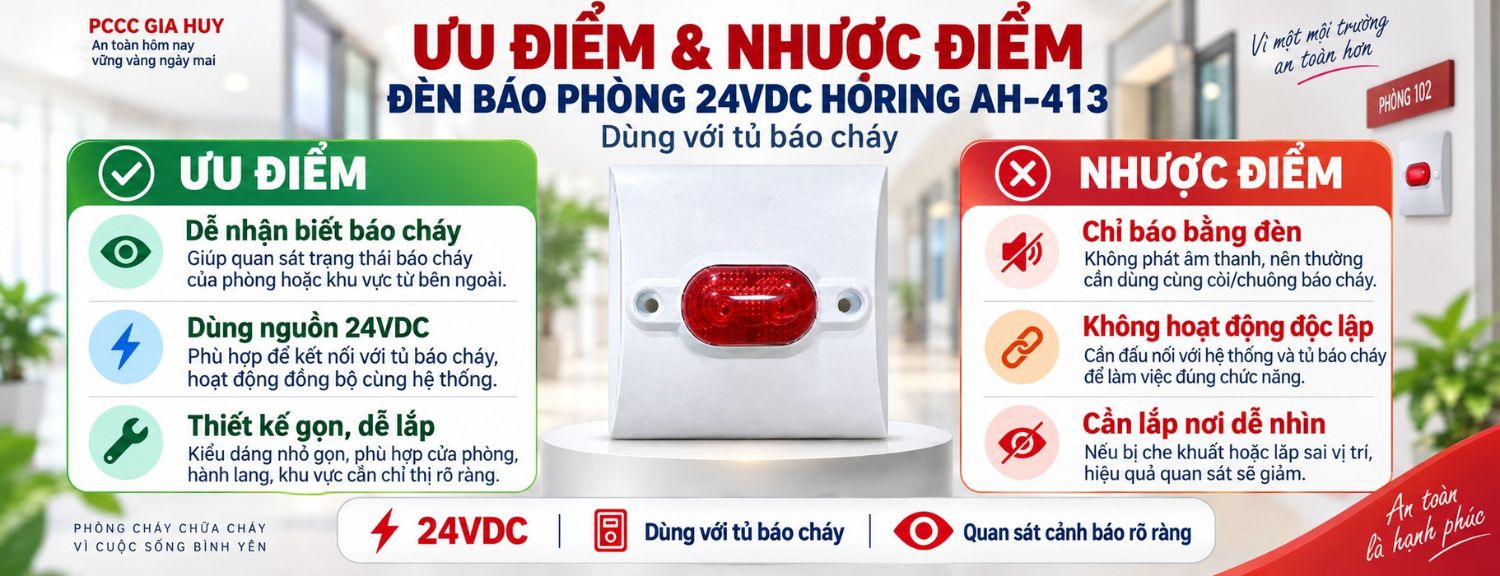

3. Ưu nhược điểm của đèn báo phòng Horing AH-413

3.1. Ưu điểm của đèn báo phòng Horing AH-413

• Chỉ thị từ xa bằng LED đỏ: Người ở bên ngoài phòng có thể nhận biết khu vực phát tín hiệu báo cháy nhanh hơn.

• Nguồn sử dụng 12/24VDC: Linh hoạt lựa chọn theo cấu hình mạch chỉ thị của hệ thống; bài này áp dụng nguồn 24VDC.

• Dòng báo động 15mA tại 24VDC: Mức tiêu thụ thuận tiện khi kiểm tra khả năng cấp dòng của ngõ ra tương thích.

• Thiết kế gọn 85 × 85 × 23 mm: Mặt đèn trắng với ô LED đỏ có thể bố trí gọn tại cửa phòng hoặc vị trí cần chỉ thị.

• LED đỏ độ sáng cao: Giúp tín hiệu chỉ thị dễ nhận biết khi được lắp ở vị trí quan sát phù hợp.

3.2. Nhược điểm và giới hạn của đèn báo phòng Horing AH-413

• Không tự phát hiện cháy: AH-413 chỉ hiển thị tín hiệu nhận từ hệ thống; vẫn cần đầu báo, tủ và mạch kết nối tương thích.

• Không thay thế chuông, còi báo cháy: Đèn cung cấp chỉ thị bằng ánh sáng, không phải thiết bị cảnh báo âm thanh cho toàn khu vực.

• Phụ thuộc đường tín hiệu chỉ thị: Không phải mọi ngõ ra 24VDC hoặc mọi đế đầu báo đều có thể đấu trực tiếp với AH-413.

• Khả năng quan sát theo vị trí: Cần chọn nơi dễ nhìn; việc che khuất mặt LED hoặc lắp không đúng phòng làm giảm ý nghĩa chỉ thị.

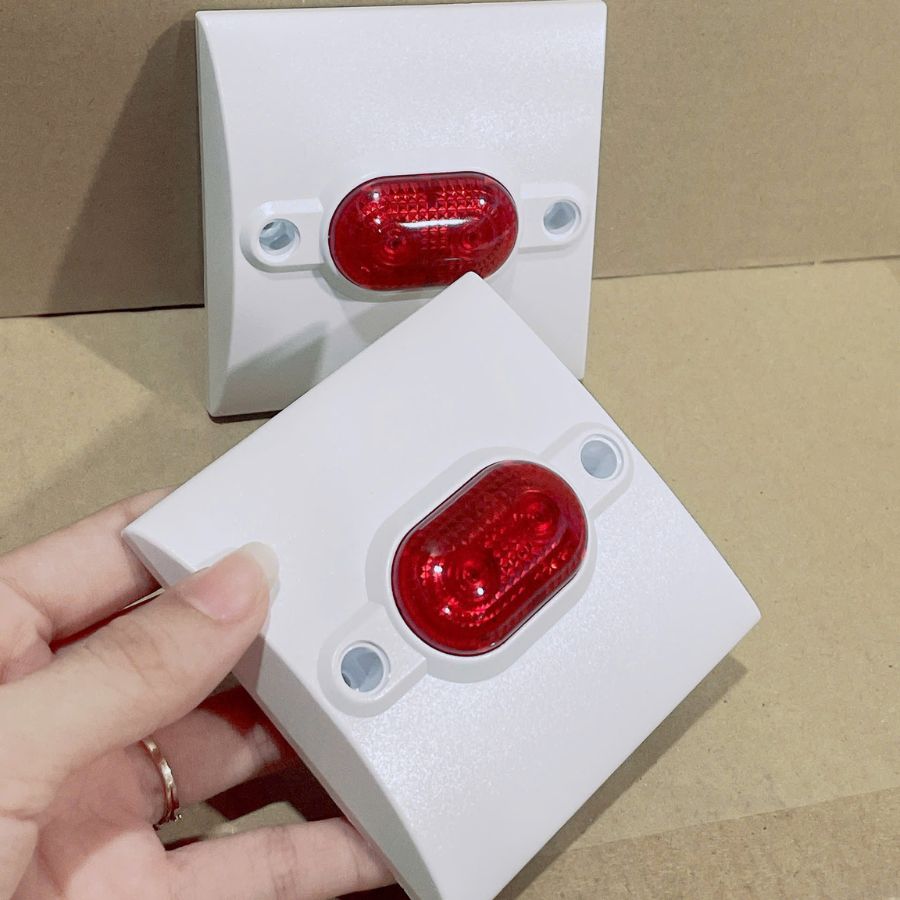

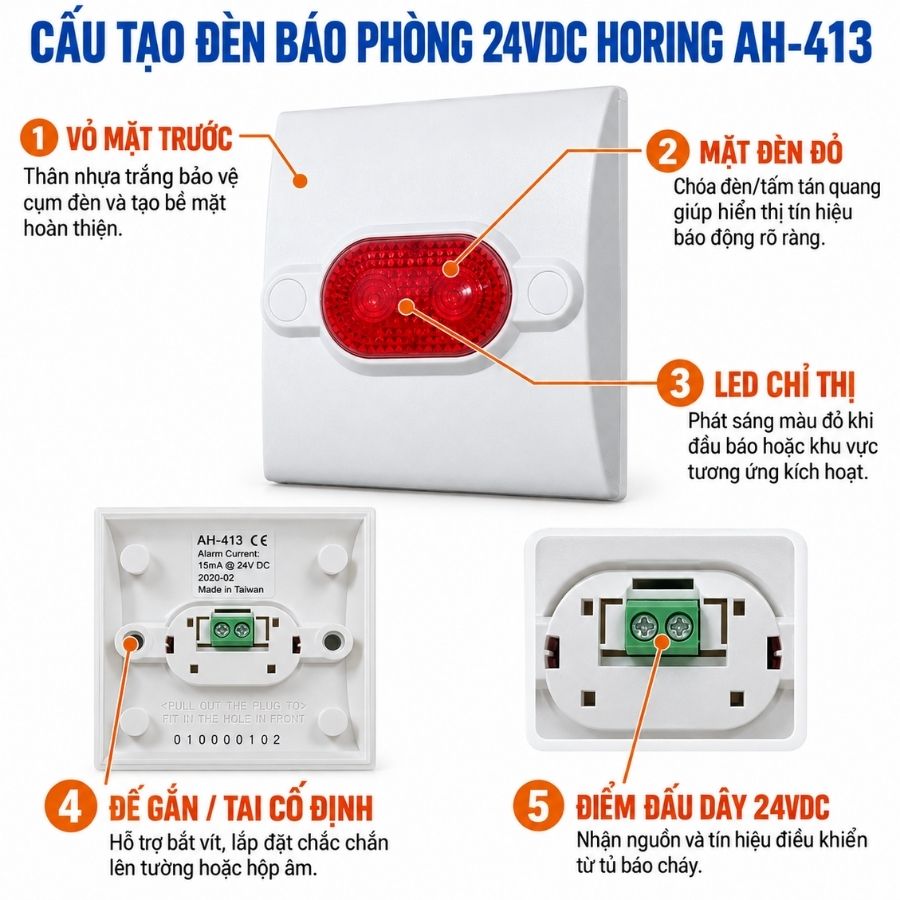

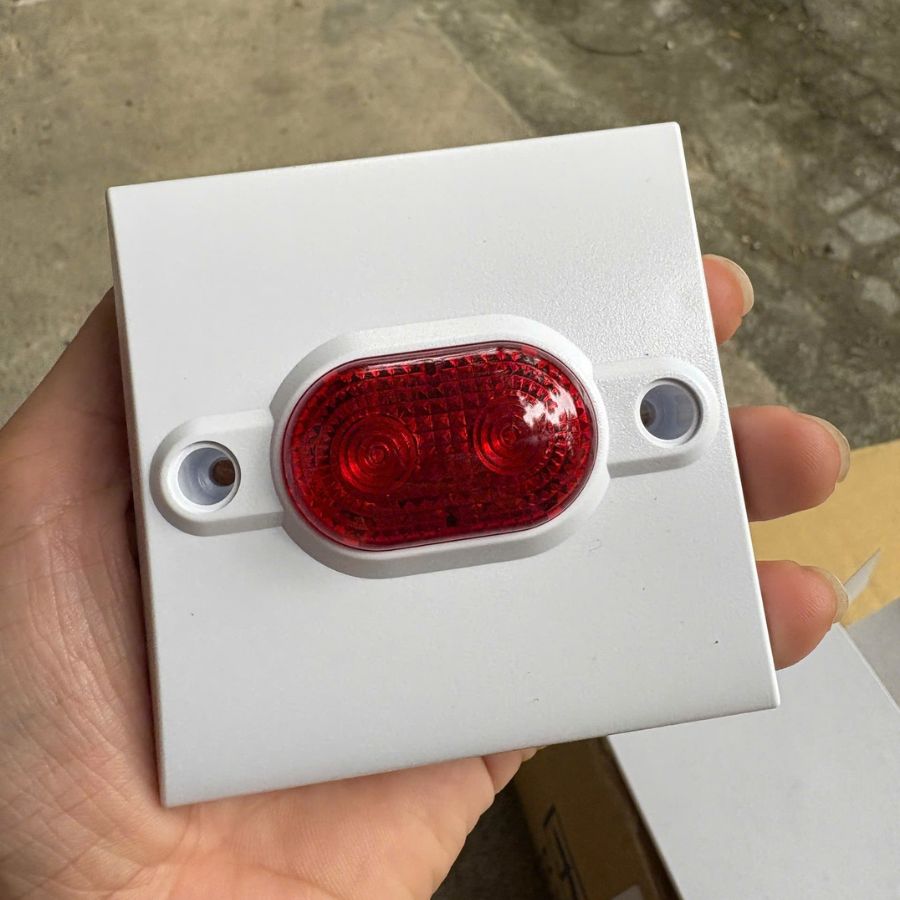

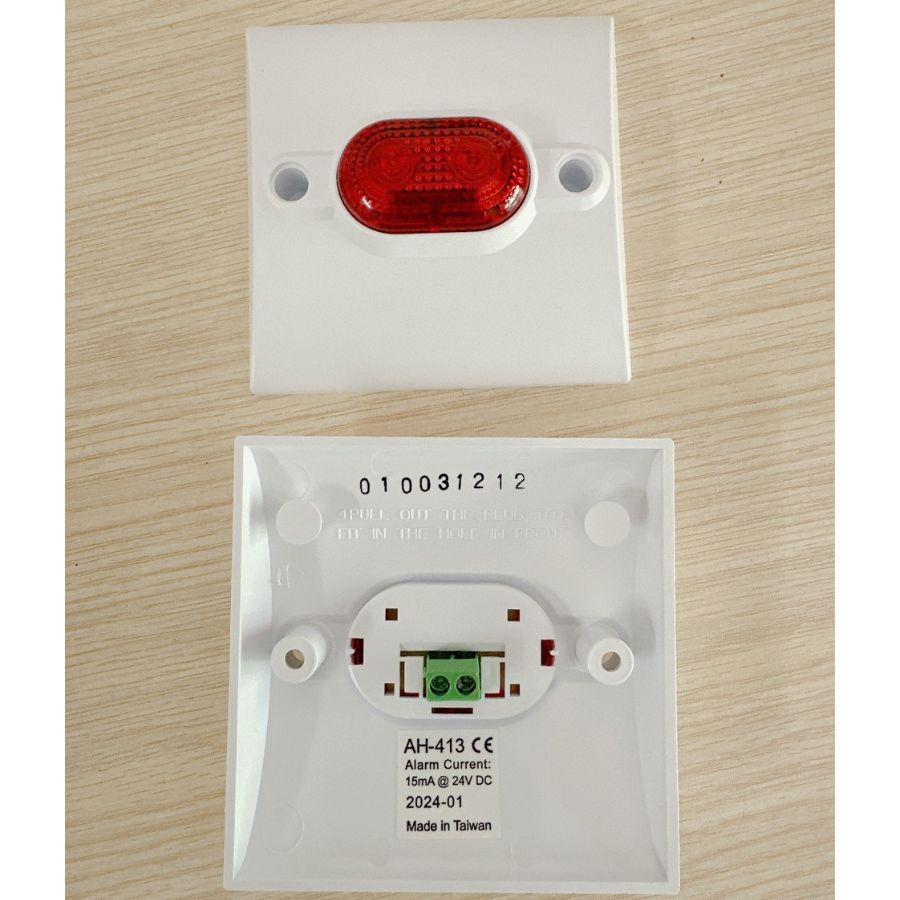

4. Cấu tạo đèn báo phòng Horing AH-413

• Mặt vỏ nhựa màu trắng: Bao quanh phần chỉ thị, tạo bề mặt gọn và phù hợp lắp tại vị trí dễ quan sát.

• Cửa sổ chỉ thị LED đỏ: Nằm ở giữa mặt trước, hiển thị ánh sáng khi mạch chỉ thị được kích hoạt.

• Hai chi tiết tròn hai bên: Các phần nhận diện hình tròn bố trí cân xứng trên mặt trước của thân đèn.

• Thân/đế lắp đặt: Phần phía sau dùng để cố định thiết bị lên bề mặt lắp phù hợp.

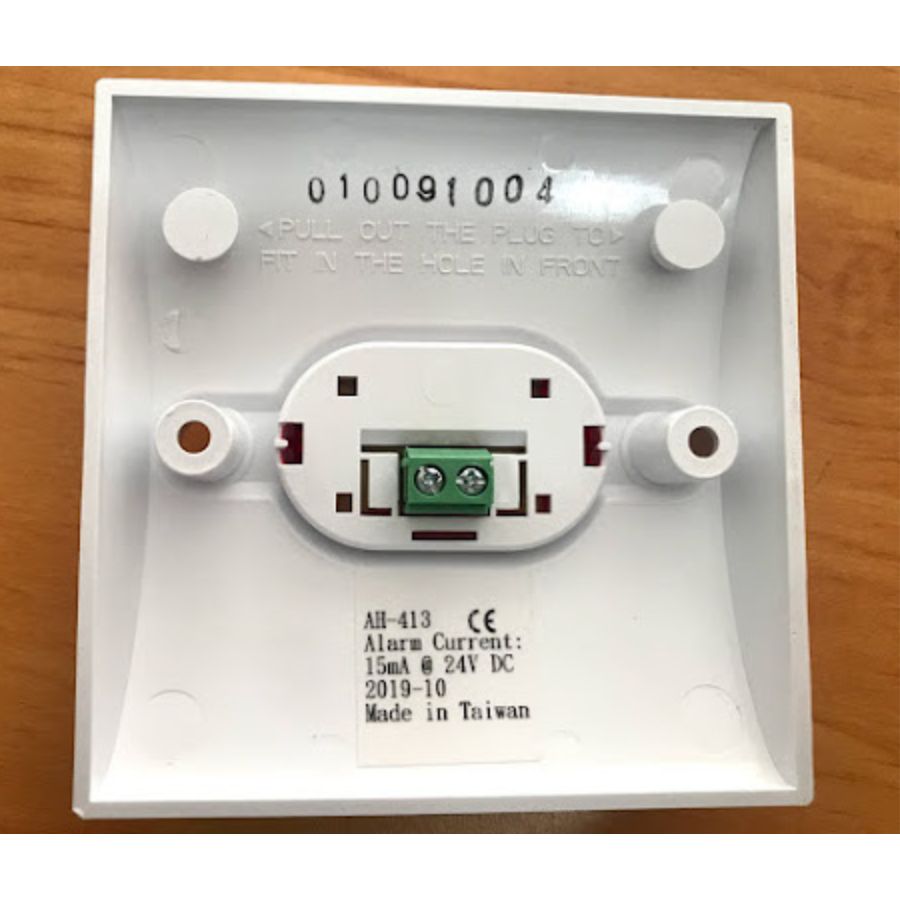

• Bộ phận kết nối bên trong: Tiếp nhận nguồn và tín hiệu từ mạch chỉ thị tương thích; cần kiểm tra sơ đồ đấu nối khi thi công.

• Kích thước tổng thể: Mặt đèn cao 85 mm, rộng 85 mm, dày 23 mm; trọng lượng khoảng 28 g.

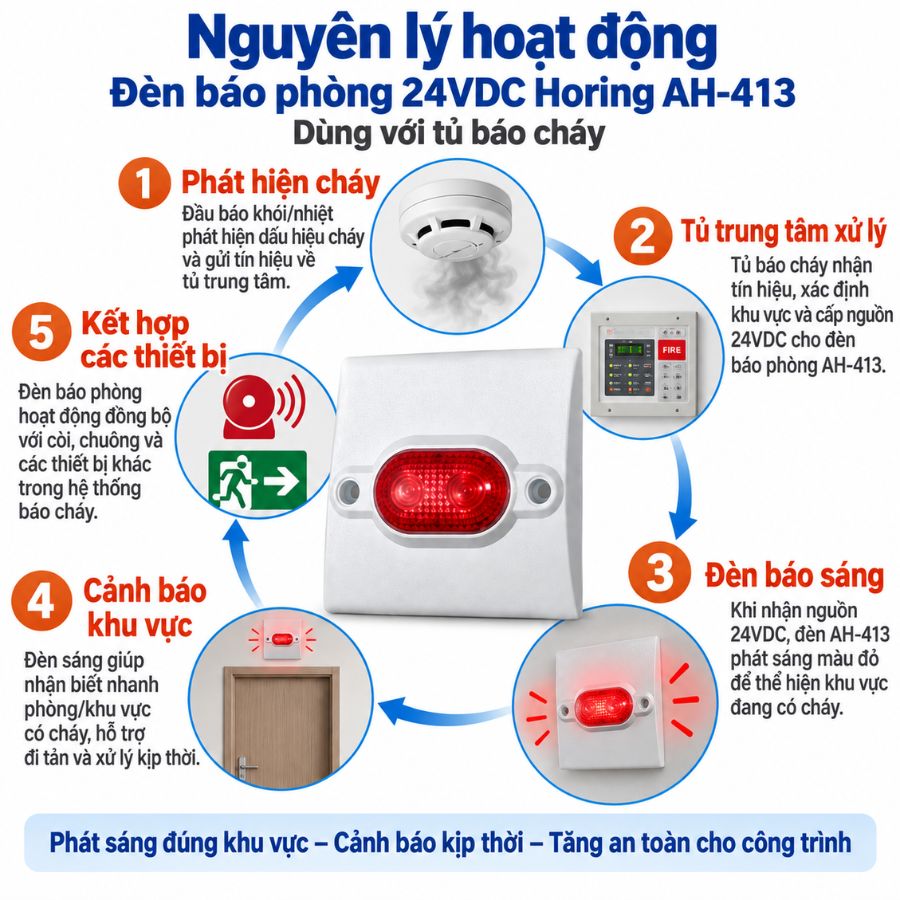

5. Nguyên lý hoạt động của đèn báo phòng Horing AH-413

5.1. Khi đầu báo hoặc mạch chỉ thị nhận tín hiệu báo cháy

• Đầu báo tại khu vực được kích hoạt: Hệ thống báo cháy phát hiện tín hiệu từ khu vực hoặc phòng cần chỉ thị.

• Mạch chỉ thị nhận tín hiệu phù hợp: Ngõ chỉ thị từ xa trên đầu báo/đế hoặc mạch tương thích chuyển sang trạng thái kích hoạt.

• AH-413 được cấp nguồn theo sơ đồ: Mạch chỉ thị phù hợp cung cấp nguồn hoạt động cho đèn ở mức 12/24VDC.

5.2. Đèn đỏ hiển thị để nhận biết vị trí báo cháy

• LED đỏ trên mặt đèn sáng: Người quan sát có thể nhận biết khu vực đang có tín hiệu báo cháy.

• Đèn thể hiện vị trí theo sơ đồ lắp: Mỗi đèn cần được gắn đúng phòng hoặc khu vực đã quy định để tránh nhầm lẫn.

• Duy trì chỉ thị theo trạng thái mạch: Đèn tiếp tục hiển thị trong thời gian ngõ chỉ thị còn cấp tín hiệu.

• Trở về trạng thái chờ: Khi hệ thống được xử lý và mạch chỉ thị ngừng kích hoạt, đèn không còn sáng báo động.

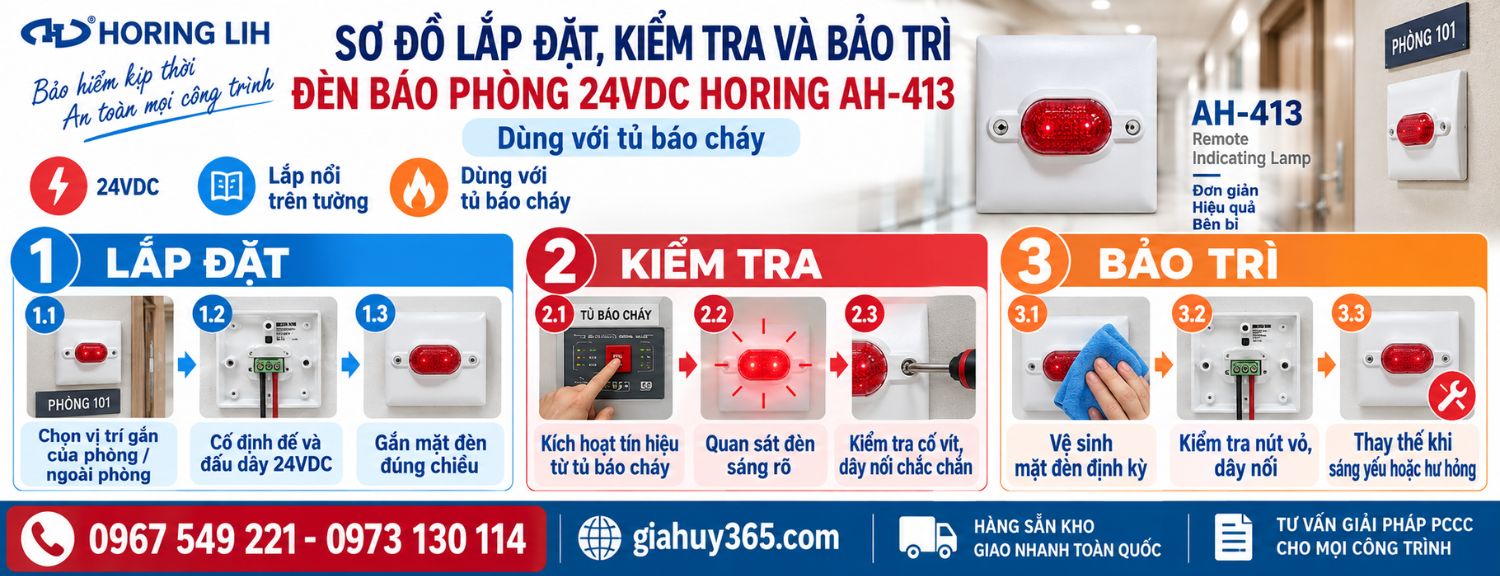

6. Lắp đặt, kiểm tra và bảo trì đèn báo phòng Horing AH-413

6.1. Chọn vị trí lắp đèn báo phòng Horing AH-413

• Lắp tại phía ngoài phòng cần nhận biết: Ưu tiên vị trí người trực hoặc người đi trên hành lang có thể nhìn thấy rõ.

• Thống nhất phòng và đèn chỉ thị: Tránh đặt đèn của phòng này tại vị trí dễ bị hiểu là phòng khác.

• Cố định gọn và chắc: Sử dụng bề mặt lắp phù hợp với kích thước thân đèn 85 × 85 mm, tránh nơi dễ bị va đập.

6.2. Đấu nối và kiểm tra đèn báo phòng Horing AH-413

• Xác nhận đúng đường tín hiệu: Kiểm tra ngõ chỉ thị của đế đầu báo, tủ hoặc mạch trung gian và đấu theo sơ đồ của hệ thống.

• Kiểm tra điện áp và tổng tải: Với cấu hình 24VDC, tính dòng báo động 15mA/đèn; không đấu trực tiếp vào 220VAC.

• Thử thực tế từng phòng: Kích hoạt thử đầu báo hoặc mạch tương ứng để xác nhận đèn AH-413 đúng vị trí phát sáng.

6.3. Bảo trì đèn báo phòng Horing AH-413

• Kiểm tra LED và dây kết nối: Thử tín hiệu định kỳ để xác nhận đèn vẫn sáng đúng khi hệ thống kích hoạt.

• Giữ mặt đèn sạch, không bị che: Lau nhẹ bề mặt theo hướng dẫn bảo trì chung, tránh che kín cửa sổ LED đỏ.

• Khi đèn không sáng: Kiểm tra nguồn, đường tín hiệu chỉ thị, điểm đấu và trạng thái đầu báo/tủ trước khi thay thiết bị.

7. Lợi ích thực tế và nơi mua đèn báo phòng Horing AH-413

Đèn báo phòng Horing AH-413 giúp người quản lý nhận biết phòng hoặc khu vực có tín hiệu báo cháy từ vị trí bên ngoài. Thiết bị có mặt đèn trắng, LED đỏ và thân gọn 85 × 85 × 23 mm; hoạt động với nguồn 12/24VDC khi đấu vào mạch chỉ thị tương thích.

• Hiển thị rõ khu vực: LED đỏ hỗ trợ định vị phòng hoặc vị trí có tín hiệu báo cháy.

• Phù hợp hệ thống có mạch chỉ thị từ xa: Lắp cùng đầu báo/đế và tủ báo cháy khi cấu hình đường tín hiệu tương thích.

• Tiết kiệm điện: Dòng báo động 15mA tại 24VDC giúp thuận tiện trong tính toán tải cho mạch chỉ thị.

• Gia Huy cung cấp hàng sẵn: Bảo hành 12 tháng, hỗ trợ tư vấn tương thích và xuất hóa đơn VAT đầy đủ.

Đèn báo phòng 24VDC Horing AH-413 được Gia Huy cung cấp cho nhu cầu lắp mới hoặc bổ sung đèn chỉ thị khu vực tại cửa phòng, hành lang và phòng kỹ thuật. Trước khi lắp, khách nên cung cấp model đầu báo, đế đầu báo và tủ trung tâm để kiểm tra đúng đường tín hiệu chỉ thị.

Ngoài đèn chỉ thị khu vực, Gia Huy còn cung cấp tủ trung tâm báo cháy, đầu báo khói, đầu báo nhiệt, nút nhấn khẩn, chuông, còi – đèn báo cháy, bình chữa cháy và thiết bị PCCC khác phục vụ gia đình, cửa hàng, nhà xưởng và công trình.
