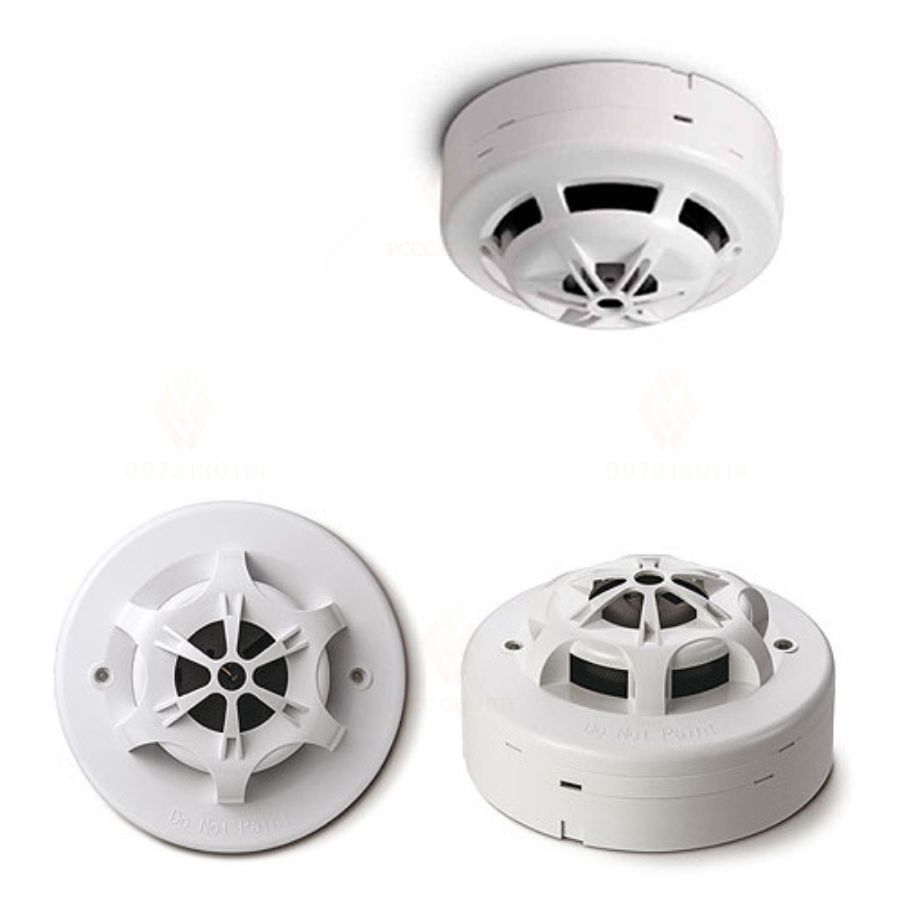

Đầu báo khói và nhiệt kết hợp Horing AH-0715-2 có kiểm định

Đầu báo khói và nhiệt kết hợp 2 dây Horing AH-0715-2 là đầu báo tổ hợp dành cho hệ báo cháy thường, tích hợp phát hiện khói và giám sát nhiệt trong cùng một thiết bị. Model dùng tuyến 2 dây, làm việc trong dải 12–30VDC và có ngưỡng nhiệt 58°C theo catalogue của Horing.

Điểm cần quan tâm khi chọn AH-0715-2 không chỉ là điện áp 24V. Người mua cần kiểm tra đúng kiểu zone 2 dây của tủ trung tâm, đế lắp tương thích, thông số dòng báo động và cách bố trí đầu báo theo hồ sơ thiết kế. Phiên bản “-2” không có tiếp điểm relay báo động riêng.

AH-0715-2 phù hợp khi công trình cần một đầu báo kết hợp khói – nhiệt theo đúng thiết kế hệ thống. Catalogue không công bố chi tiết thuật toán phối hợp hai cảm biến, vì vậy không nên tự suy diễn rằng thiết bị chỉ báo khi đồng thời có cả khói và nhiệt đạt 58°C.

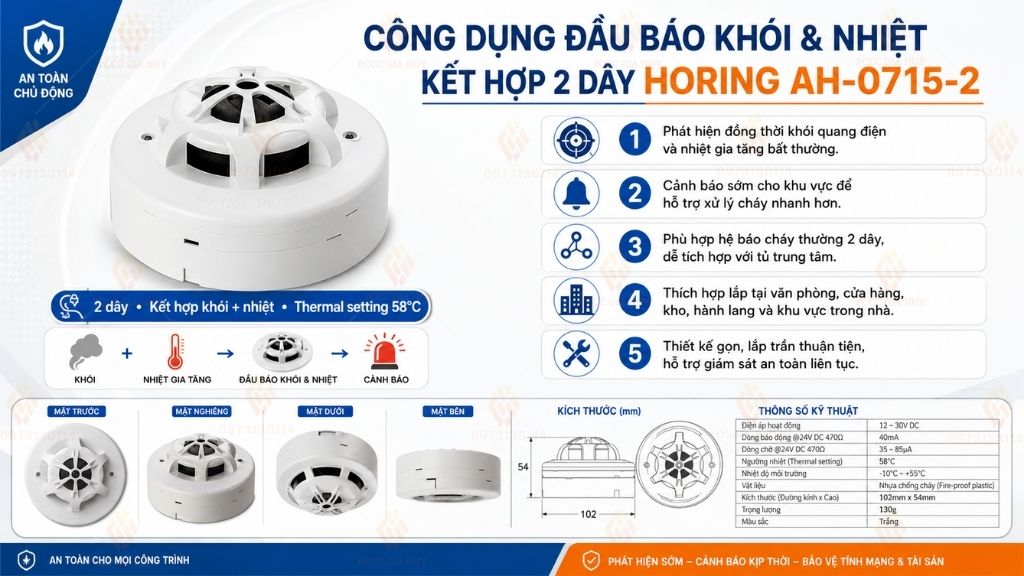

1. Công dụng và phạm vi sử dụng của đầu báo khói và nhiệt Horing AH-0715-2

Phát hiện hai tín hiệu cháy: Thiết bị kết hợp phần tử phát hiện khói và cảm biến nhiệt trong cùng đầu báo, giúp giám sát nhiều dấu hiệu của giai đoạn cháy tại một điểm lắp.

Dùng cho hệ báo cháy thường 2 dây: AH-0715-2 nối vào zone của tủ trung tâm báo cháy thường; tủ xác định khu vực/zone phát tín hiệu chứ không nhận địa chỉ riêng của từng đầu báo.

Phù hợp khi hồ sơ yêu cầu đầu báo kết hợp: Có thể dùng tại các khu vực trong nhà cần theo dõi cả khói và nhiệt, nhưng vị trí và số lượng đầu báo phải theo thiết kế, tiêu chuẩn áp dụng và điều kiện thực tế của trần.

Không dùng theo kiểu “thay thế mọi đầu báo”: Khu vực nhiều hơi nước, khói nấu ăn, bụi, dầu mỡ, khí thải hoặc luồng gió mạnh cần được đánh giá riêng; đầu báo kết hợp không tự động giải quyết mọi nguyên nhân báo giả.

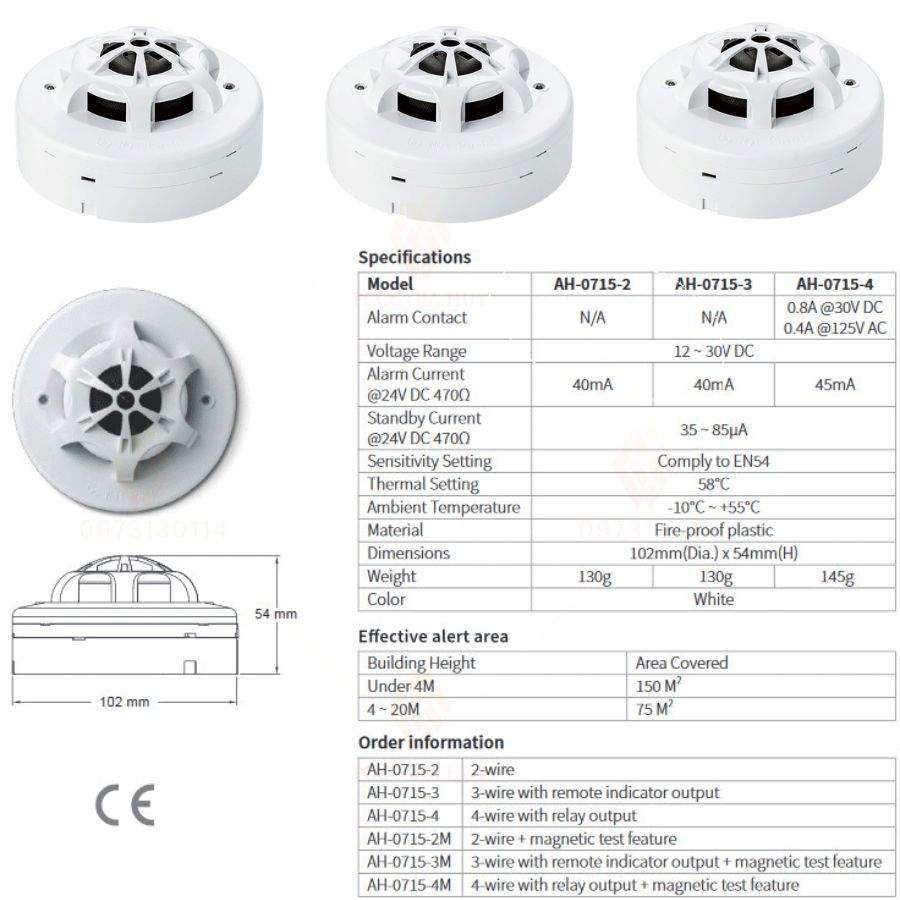

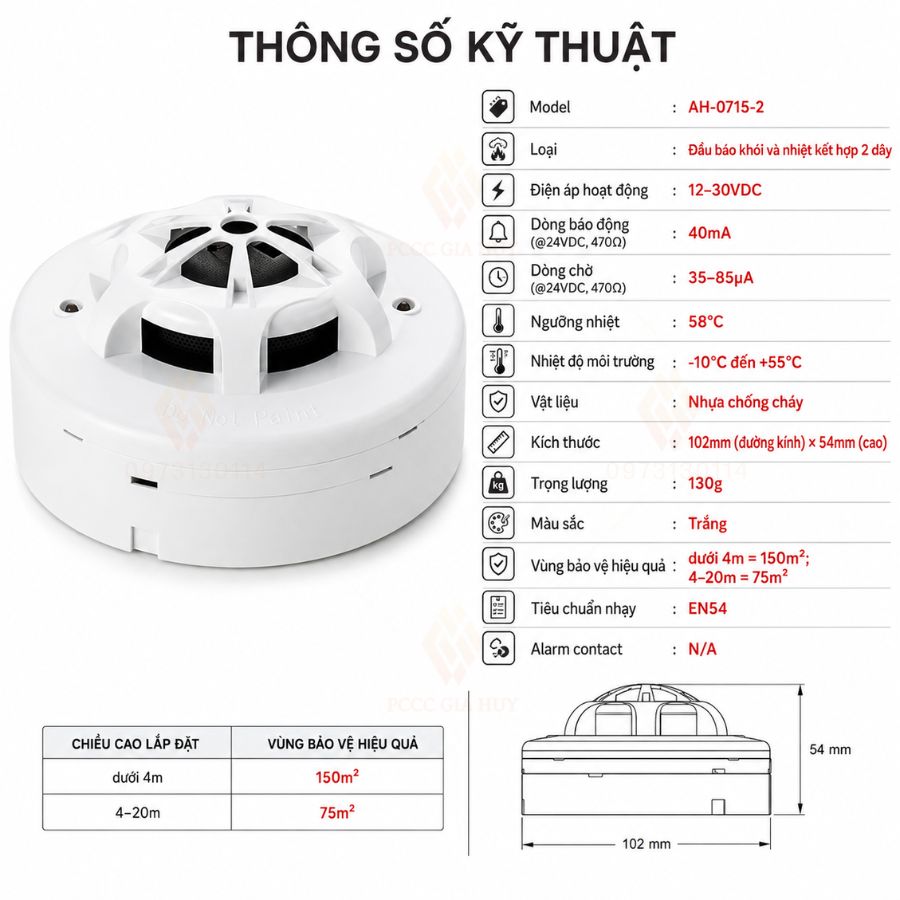

2. Thông số kỹ thuật đầu báo khói và nhiệt Horing AH-0715-2

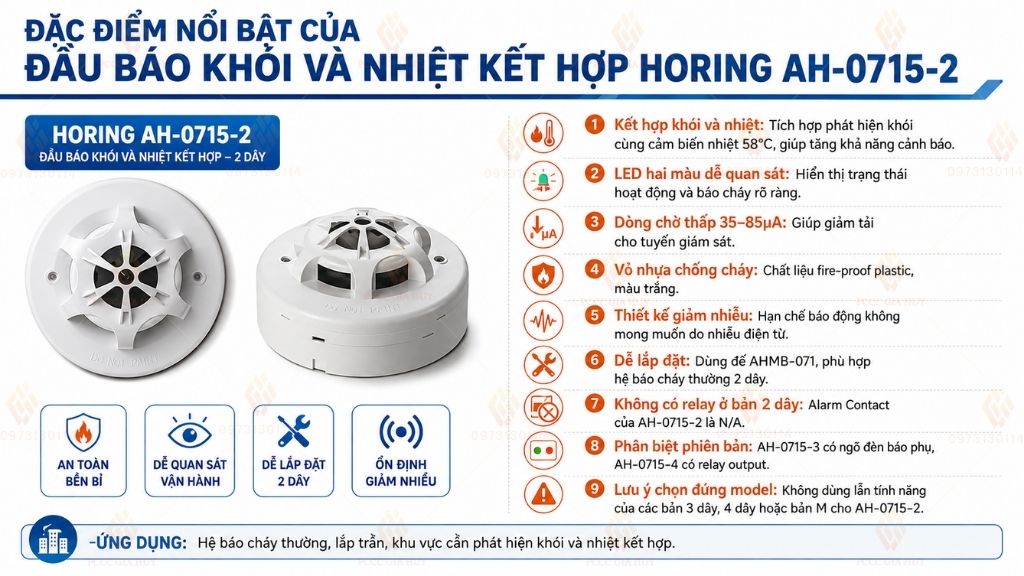

3. Đặc điểm nổi bật của đầu báo khói và nhiệt Horing AH-0715-2

Các điểm đáng chú ý của AH-0715-2 nằm ở khả năng kết hợp hai yếu tố phát hiện trong cùng đầu báo và sự thuận tiện khi dùng trong hệ báo cháy thường:

-      - Kết hợp khói và nhiệt: Tích hợp phát hiện khói cùng cảm biến nhiệt 58°C, giúp người thiết kế có thêm một lựa chọn khi cần đầu báo tổ hợp thay vì chỉ giám sát một yếu tố.

-       - LED hai màu dễ quan sát: Catalogue mô tả twin-color LED, giúp người vận hành nhận biết trạng thái của đầu báo thuận tiện hơn trong quá trình kiểm tra hệ thống.

-     - Dòng chờ thấp: Mức 35–85µA giúp giảm tải cho tuyến giám sát; số lượng đầu báo tối đa trên mỗi zone vẫn phải kiểm tra theo tài liệu của tủ trung tâm.

      - Vỏ nhựa chống cháy: Thân đầu báo sử dụng fire-proof plastic, màu trắng, kích thước Ø102 × 54 mm.

-     - Thiết kế giảm nhiễu: Horing công bố đầu báo đã qua kiểm tra EMC nhằm hạn chế báo không mong muốn do nguồn nhiễu điện từ lân cận

-     - Đế lắp thuận tiện: Dòng AH-0715 dùng hệ đế AHMB-071; bản 2 dây tương ứng AHMB-071-2, giúp việc đấu tuyến và thay đầu báo đúng chuẩn hệ dễ kiểm soát hơn.

     - Không có relay ở bản -2: Cột Alarm Contact của AH-0715-2 được Horing ghi N/A. Nếu cần ngõ relay, phải chọn đúng biến thể có chức năng phù hợp

-       - Phân biệt đúng phiên bản: AH-0715-3 có ngõ đèn báo phụ; AH-0715-4 có relay output. Các phiên bản có hậu tố “M” mới được Horing liệt kê thêm magnetic test feature.

       - Đúng model quan trọng hơn “cùng dòng”: Không lấy tính năng của AH-0715-3, AH-0715-4 hoặc bản M áp sang AH-0715-2 chỉ vì hình dáng bên ngoài tương tự.

4. Cấu tạo của đầu báo khói và nhiệt Horing AH-0715-2

Có thể hiểu AH-0715-2 theo bốn khối chức năng chính để dễ kiểm tra và lựa chọn:

• Khối phát hiện khói: Buồng cảm biến nhận khói đi vào các khe hút và chuyển biến đổi của tín hiệu quang thành tín hiệu điện để mạch xử lý đánh giá.
• Khối cảm biến nhiệt: Theo catalogue, phần tử nhiệt của AH-0715 có thermal setting 58°C, bổ sung kênh giám sát nhiệt bên cạnh phần phát hiện khói.
• Mạch xử lý và LED trạng thái: Mạch điện tử xử lý tín hiệu cảm biến và điều khiển LED hai màu để hỗ trợ nhận biết trạng thái thiết bị.
• Đế lắp 2 dây: AHMB-071-2 là đế 2 dây được Horing công bố áp dụng cho fire alarm control panel và tương thích với dòng AH-0715.

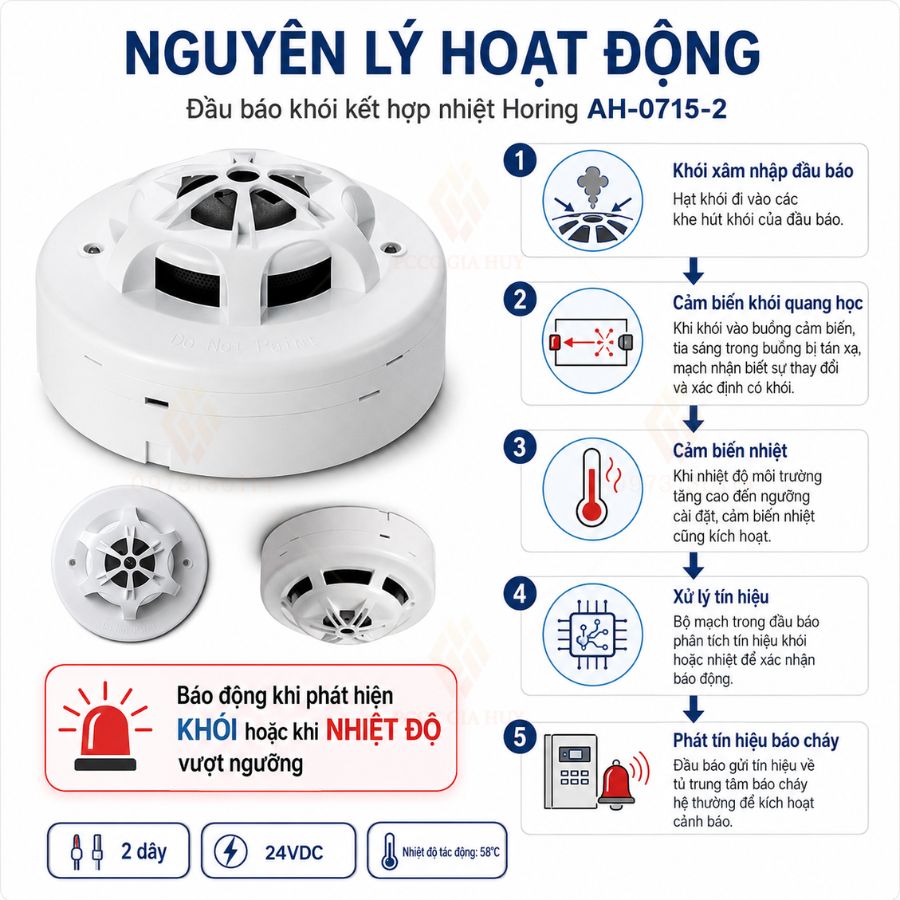

5. Nguyên lý hoạt động của đầu báo khói và nhiệt Horing AH-0715-2

AH-0715-2 sử dụng hai cơ chế cảm biến trong cùng một đầu báo; phần khói và phần nhiệt cùng tham gia giám sát điều kiện cháy theo thiết kế của nhà sản xuất:

-         -  Khi môi trường bình thường: Mạch đầu báo duy trì ở trạng thái giám sát với dòng chờ 35–85µA và truyền trạng thái bình thường trên tuyến 2 dây.

-        - Khi có khói đi vào buồng cảm biến: Các hạt khói làm thay đổi tín hiệu quang trong buồng đo; mạch điện tử nhận biết sự thay đổi và xử lý theo ngưỡng độ nhạy của đầu báo.

-         - Khi nhiệt độ tăng tới điều kiện tác động: Phần tử nhiệt của dòng AH-0715 có thermal setting 58°C theo catalogue, cung cấp thêm tín hiệu nhiệt cho đầu báo tổ hợp.

-         -  Khi đầu báo chuyển sang báo động: Dòng báo động của AH-0715-2 là 40mA @24VDC với điện trở 470Ω; tủ trung tâm báo cháy thường nhận tín hiệu và hiển thị zone đang báo.

Catalogue không mô tả chi tiết thuật toán logic kết hợp khói – nhiệt của AH-0715-2. Vì vậy, không nên khẳng định thiết bị bắt buộc phải đồng thời có khói và đạt 58°C mới báo. Khi hồ sơ thiết kế cần logic tác động cụ thể, phải đối chiếu tài liệu kỹ thuật chi tiết của Horing.

6. Hướng dẫn lắp đặt và sử dụng đầu báo khói và nhiệt Horing AH-0715-2

6.1. Vị trí lắp đặt và phạm vi tham khảo

· Chiều cao công trình dưới 4 m có effective alert area 150 m².

· Chiều cao 4–20 m có effective alert area 75 m².

· Khi bố trí thực tế: phải theo hồ sơ thiết kế, tiêu chuẩn áp dụng, dầm/vách, luồng gió và đặc điểm nguy cơ cháy; không lấy hai con số trên làm khoảng cách cố định.

6.2. Những vị trí cần tránh hoặc cần đánh giá kỹ

· Luồng gió mạnh: Tránh đặt quá gần miệng cấp/hồi gió, quạt hoặc vị trí làm khói bị thổi lệch khỏi đầu báo.

· Hơi nước và khói không phải cháy: Bếp, khu tắm, khu vực nhiều hơi dầu hoặc aerosol có thể gây tín hiệu không mong muốn ở phần phát hiện khói.

· Bụi và môi trường bẩn: Bụi dày có thể bám trong cửa hút khói và làm thay đổi đáp ứng của cảm biến; cần đánh giá loại đầu báo và kế hoạch vệ sinh.

· Nhiệt độ môi trường: Không bố trí ngoài dải -10°C đến +55°C mà Horing công bố cho AH-0715.

· Nguồn nhiệt cục bộ: Không lắp sát thiết bị sinh nhiệt thường xuyên nếu vị trí đó có thể làm phần tử nhiệt tác động không đúng với nguy cơ cháy thực tế.

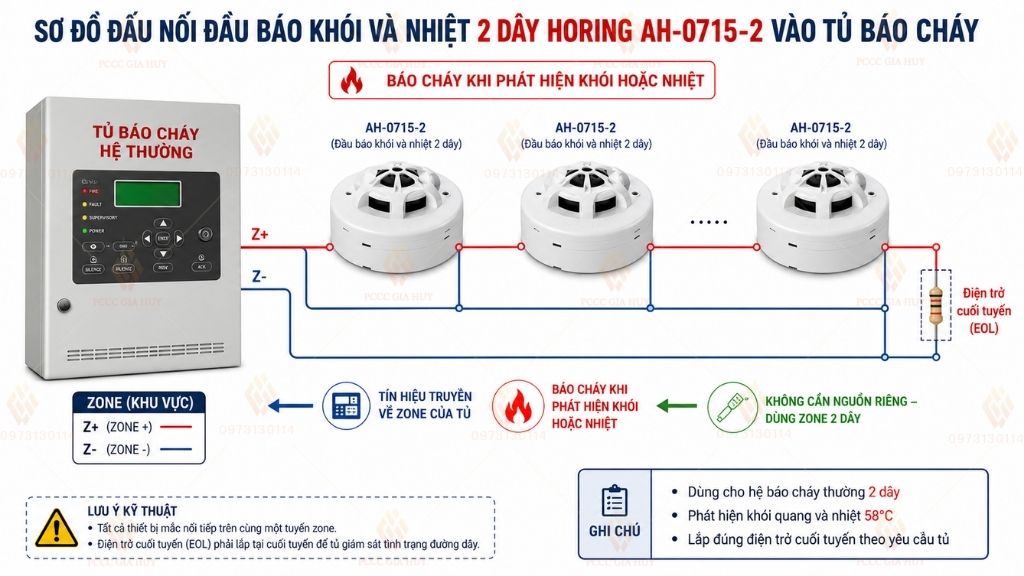

6.3. Đấu nối vào hệ thống báo cháy 2 dây

· Dùng đúng đế: AH-0715-2 sử dụng cấu hình đế 2 dây AHMB-071-2 theo catalogue Horing; đấu tuyến theo sơ đồ cực tính và điện trở cuối tuyến của hệ thống.

· Kiểm tra thông số tuyến: Dải hoạt động 12–30VDC, dòng báo động 40mA @24VDC với 470Ω; tủ trung tâm phải có zone 2 dây với thông số tương thích.

· Không mặc định thay ngang mọi model: Nếu hệ thống cần đèn báo phụ, relay hoặc magnetic test, phải chọn đúng AH-0715-3, AH-0715-4 hoặc biến thể M tương ứng.

6.4. Kiểm tra định kỳ và vệ sinh đúng cách

· Kiểm tra chức năng: Thử cả phần phát hiện khói và phần nhiệt bằng dụng cụ kiểm tra phù hợp, theo kế hoạch bảo trì của hệ thống và hướng dẫn kỹ thuật.

· Vệ sinh: Làm sạch bề mặt và các khe hút khói, không dùng dung môi hoặc tự tháo sâu cụm cảm biến khi không có quy trình của hãng.

· Sau khi thử: Xác nhận LED/trạng thái zone, xử lý nguyên nhân báo và reset hệ thống theo hướng dẫn của tủ trung tâm.

7. Lợi ích kinh tế khi sử dụng đầu báo khói và nhiệt Horing AH-0715-2

Giá trị kinh tế của AH-0715-2 chủ yếu đến từ việc chọn đúng một đầu báo tổ hợp cho đúng yêu cầu thiết kế, thay vì mua thêm tính năng không cần thiết hoặc thay sai phiên bản:

·Hai yếu tố phát hiện trong một đầu báo: Khi hồ sơ yêu cầu đầu báo kết hợp, một thiết bị có thể thực hiện đồng thời nhiệm vụ giám sát khói và nhiệt tại cùng vị trí lắp.

·Dòng chờ thấp: Mức 35–85µA giúp kiểm soát tải tuyến tốt hơn; số lượng tối đa vẫn phải tính theo khả năng zone của tủ trung tâm và thiết kế hệ thống.

·Đồng bộ dòng sản phẩm: Horing dùng hệ đế AHMB-071 cho nhiều đầu báo New Series, giúp thuận tiện hơn khi bảo trì hoặc thay đúng đầu báo trong cùng hệ tương thích.

·Tránh mua nhầm tính năng: AH-0715-2 không có relay contact; khách không phải trả cho chức năng relay nếu hệ thống chỉ cần đầu báo 2 dây thông thường.

AH-0715-2 là lựa chọn đáng cân nhắc khi công trình thực sự cần đầu báo kết hợp khói – nhiệt 2 dây. Tuy nhiên, “kết hợp” không có nghĩa là có thể thay mọi đầu báo khói hoặc đầu báo nhiệt khác; quyết định cuối cùng phải bám thiết kế và khả năng tương thích của hệ thống.
