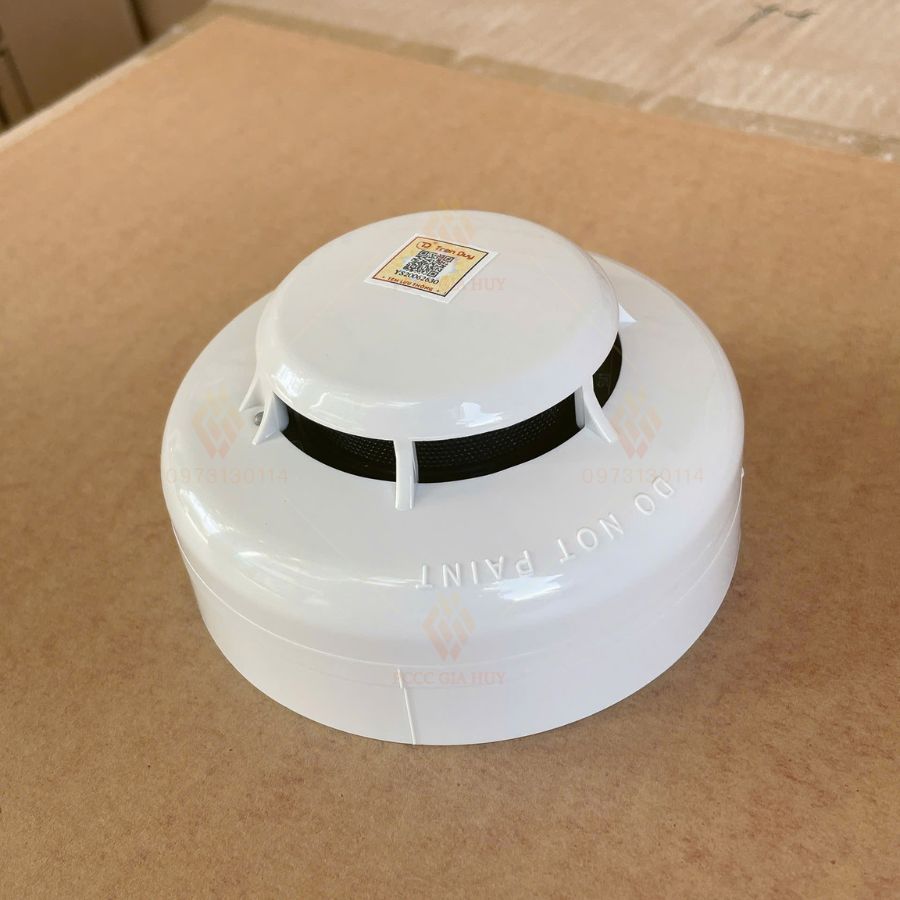

Đầu báo khói quang 24VDC Yunyang YDS-S02 có kiểm định

Đầu báo khói quang Yunyang YDS-S02 là thiết bị phát hiện khói dùng cho hệ báo cháy thường, hoạt động ở nguồn DC24V. Đầu báo sử dụng nguyên lý quang điện để nhận biết khói; ngưỡng kích hoạt được công bố ở mức 15% và thời gian kích hoạt trong 30 giây.

Ở trạng thái giám sát, dòng tiêu thụ nhỏ hơn 35µA; dòng định mức 25mA. YDS-S02 có hai LED báo cháy cho góc quan sát 360°, đèn xanh hiển thị trạng thái giám sát và lưới chống côn trùng giúp hạn chế bụi, côn trùng hoặc vật lạ đi vào buồng cảm biến.

Gia Huy cung cấp đúng model YDS-S02 có tem kiểm định, bảo hành 12 tháng, còn hàng và xuất hóa đơn VAT đầy đủ. Khi thay thế hoặc lắp mới, Gia Huy hỗ trợ đối chiếu tủ trung tâm, zone, đế và sơ đồ đấu nối thực tế trước khi đưa thiết bị vào vận hành.

1. Công dụng và phạm vi sử dụng của đầu báo khói Yunyang YDS-S02

• Phát hiện khói sớm: Đầu báo theo dõi môi trường tại khu vực lắp đặt; khi mức khói đạt ngưỡng kích hoạt, thiết bị chuyển sang trạng thái báo để tủ trung tâm nhận biết zone có cháy.

• Dùng cho hệ báo cháy thường: YDS-S02 được sử dụng trên tuyến detector của hệ báo cháy thường 24VDC; cần đối chiếu đặc tính zone, đế và cách đấu nối của tủ trước khi lắp.

• Phù hợp nhiều khu vực trong nhà: Có thể bố trí tại văn phòng, hành lang, phòng làm việc, cửa hàng, kho sạch và các khu vực cần phát hiện khói sớm, với điều kiện vị trí lắp phù hợp hồ sơ thiết kế PCCC của công trình.

• Không lắp theo cảm tính: Khu vực có hơi nước, khói nấu ăn, bụi dày hoặc luồng gió mạnh cần được đánh giá kỹ để hạn chế cảnh báo không mong muốn và tránh làm giảm hiệu quả phát hiện.

2. Thông số kỹ thuật đầu báo khói Yunyang YDS-S02

Khi chọn hoặc thay thế YDS-S02, cần ưu tiên kiểm tra nguồn 24VDC, dòng định mức 25mA, dòng giám sát <35µA, đế lắp và khả năng tương thích với zone của tủ trung tâm; không dùng thông số của YDS-S01, YDS-S01E hoặc model khác để thay thế.

3. Đặc điểm nổi bật của đầu báo khói Yunyang YDS-S02

YDS-S02 tập trung vào các yếu tố hữu ích cho một đầu báo khói hệ thường: nguồn 24VDC, dòng giám sát thấp, chỉ thị trạng thái rõ và thiết kế hạn chế tác nhân gây cảnh báo không mong muốn.

• Nguồn 24VDC: Làm việc ở điện áp định mức DC24V, phù hợp với các zone báo cháy thường sử dụng nguồn 24VDC khi tủ và đế tương thích.

• Dòng giám sát thấp: Dòng ở trạng thái theo dõi nhỏ hơn 35µA, giúp hạn chế tải nền trên tuyến detector.

• Ngưỡng kích hoạt rõ ràng: Mức kích hoạt 15% với thời gian trong 30 giây giúp kỹ thuật có cơ sở đối chiếu khi kiểm tra và thay thế.

• Hai LED báo cháy quan sát 360°: Thiết kế hai đèn chỉ thị giúp trạng thái báo cháy dễ nhìn từ nhiều hướng tại khu vực lắp đặt.

• LED xanh giám sát: Hỗ trợ nhận biết đầu báo đang ở trạng thái chờ/giám sát bình thường.

• Lưới chống côn trùng: Hạn chế bụi, côn trùng và vật lạ đi vào buồng cảm biến; đồng thời thiết kế thuận tiện cho kiểm tra và bảo trì.

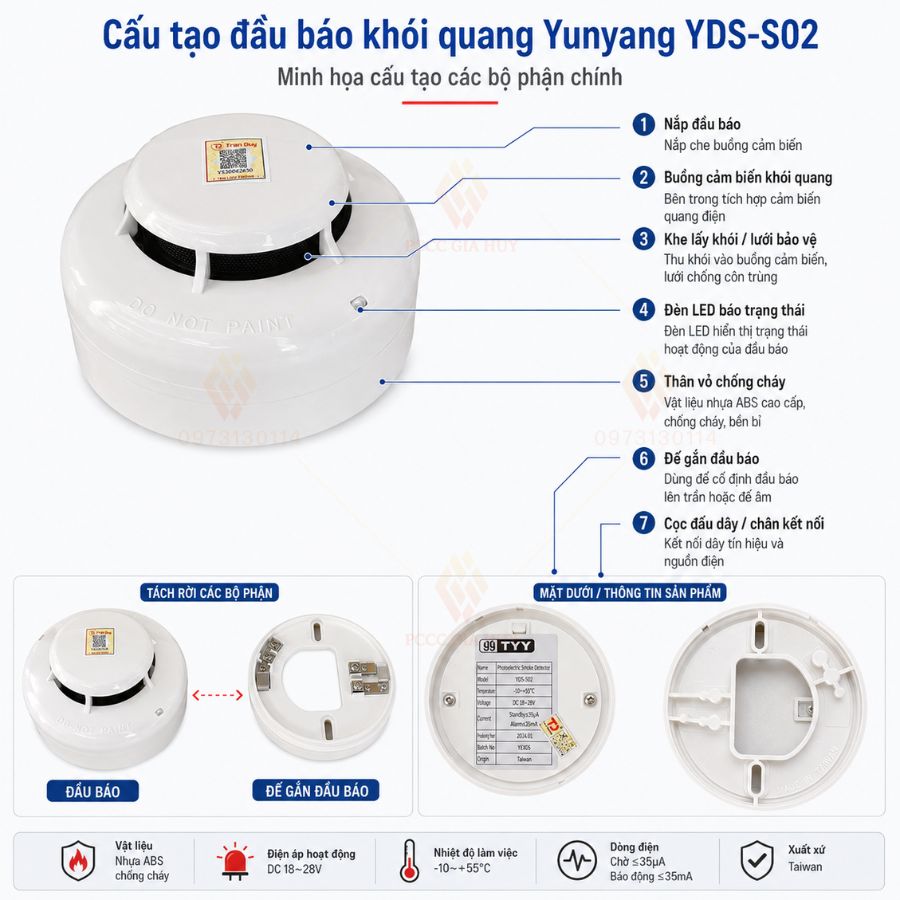

4. Cấu tạo của đầu báo khói Yunyang YDS-S02

YDS-S02 được bố trí theo dạng đầu báo lắp trần gọn, tập trung vào khả năng tiếp nhận khói, bảo vệ buồng cảm biến và hiển thị trạng thái:

• Vỏ đầu báo dạng tròn: Bao che phần cảm biến và mạch điện, đồng thời tạo bề mặt gọn khi lắp trên trần.

• Khe tiếp nhận khói và lưới chống côn trùng: Cho phép không khí, khói đi vào vùng cảm biến nhưng hạn chế côn trùng, bụi hoặc vật lạ xâm nhập trực tiếp.

• Cụm cảm biến quang điện và đèn chỉ thị: Phần cảm biến bên trong nhận biết khói; hai LED báo cháy cho góc quan sát 360° và LED xanh thể hiện trạng thái giám sát.

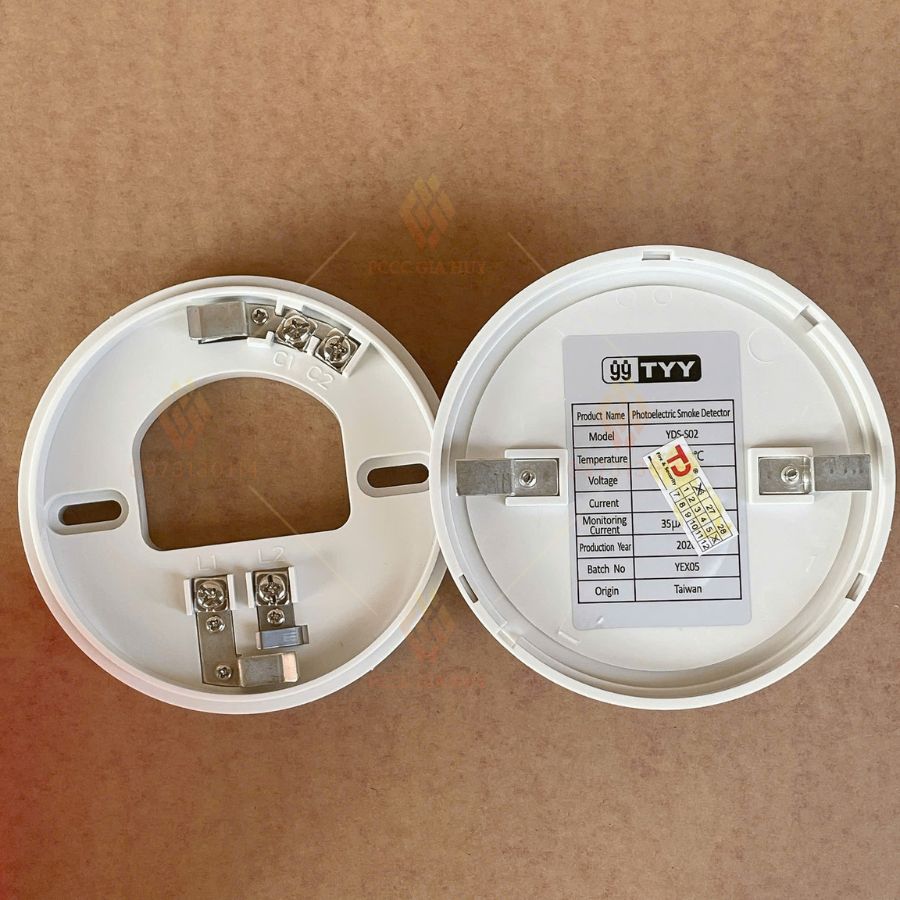

• Phần đế phía sau: Dùng để cố định đầu báo lên trần và kết nối với tuyến hệ thống; khi thi công cần đối chiếu đúng đế, đúng chân và sơ đồ đấu của hệ thống thực tế.

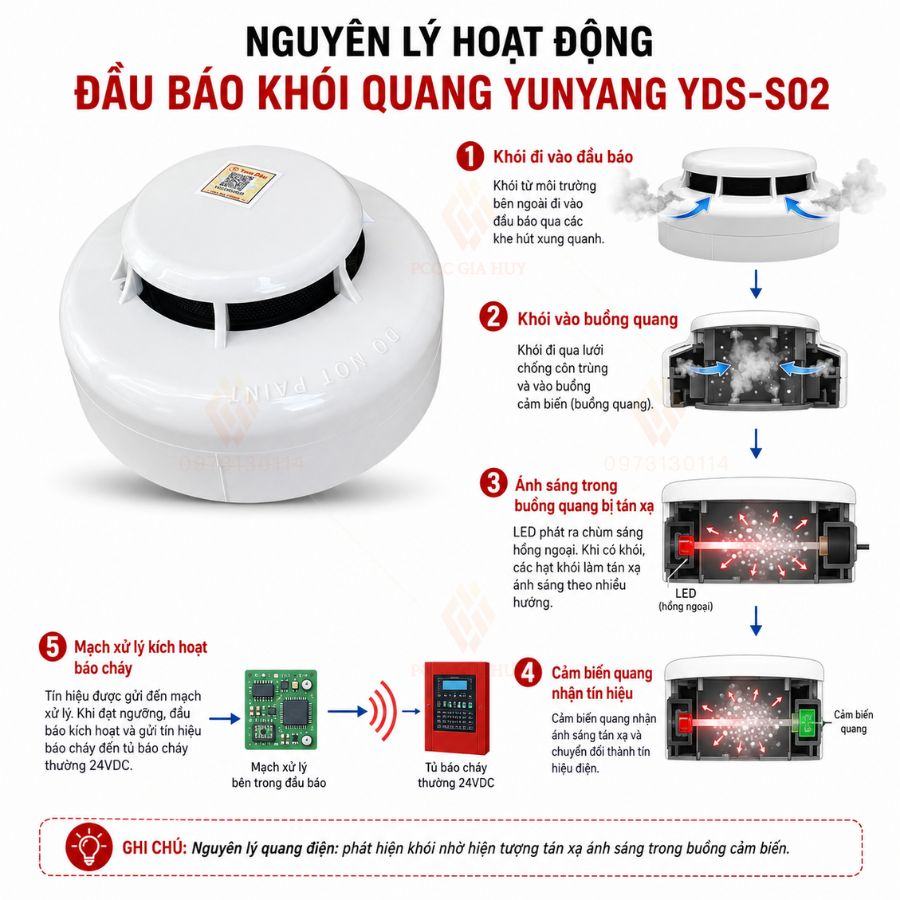

5. Nguyên lý hoạt động của đầu báo khói Yunyang YDS-S02

YDS-S02 phát hiện khói theo nguyên lý quang điện. Có thể hiểu quá trình hoạt động theo các bước sau:

• Trạng thái bình thường: Đầu báo duy trì chế độ giám sát với dòng nhỏ hơn 35µA; LED xanh giúp nhận biết trạng thái theo dõi bình thường.

• Khi khói đi vào buồng cảm biến: Các hạt khói làm thay đổi tín hiệu quang trong buồng cảm biến; mạch điện nhận biết mức thay đổi này để đánh giá trạng thái khói.

• Khi đạt ngưỡng báo: Với mức kích hoạt 15% và thời gian trong 30 giây, đầu báo chuyển sang trạng thái báo; hai LED báo cháy giúp quan sát tín hiệu từ nhiều hướng.

• Tủ trung tâm nhận tín hiệu: Tín hiệu từ đầu báo được đưa về zone của tủ báo cháy thường để hiển thị báo cháy và điều khiển các thiết bị cảnh báo theo cấu hình hệ thống.

Cách làm việc này phù hợp với hệ báo cháy thường, nơi tủ trung tâm nhận biết vị trí sự cố theo zone thay vì định danh riêng từng đầu báo.

6. Hướng dẫn lắp đặt và sử dụng đầu báo khói Yunyang YDS-S02

6.1. Vị trí lắp đặt phù hợp

• Ưu tiên vị trí trên trần: Bố trí đầu báo tại khu vực khói có khả năng tích tụ và đi vào đầu báo sớm, đồng thời tuân theo hồ sơ thiết kế PCCC của công trình.

• Giữ khoảng thoáng quanh đầu báo: Tránh để vật cản, dầm, trần trang trí hoặc thiết bị khác che chắn đường khói tiếp cận đầu báo.

• Đánh giá luồng gió: Không đặt đầu báo ngay sát miệng cấp/hút gió vì dòng khí mạnh có thể làm khói bị phân tán hoặc đổi hướng.

6.2. Những vị trí và điều kiện cần tránh

• Khu vực nhiều hơi nước: Phòng tắm, khu nấu ăn hoặc vị trí có hơi nước liên tục dễ tạo điều kiện không phù hợp cho đầu báo khói.

• Khu vực nhiều bụi: Bụi xây dựng, bột trét, bụi sản xuất hoặc bụi bám lâu ngày có thể làm lưới và buồng cảm biến bị bẩn.

• Luồng khí mạnh: Tránh lắp sát quạt, cửa gió điều hòa hoặc cửa hút thông gió.

• Vị trí có khói thường xuyên: Không đặt gần nguồn khói nấu ăn hoặc quy trình vận hành thường xuyên tạo khói nếu chưa đánh giá nguy cơ báo giả.

• Thi công chưa hoàn thiện: Nên bảo vệ đầu báo khỏi bụi sơn, bột trét và vật liệu thi công; tháo bảo vệ trước khi nghiệm thu và vận hành.

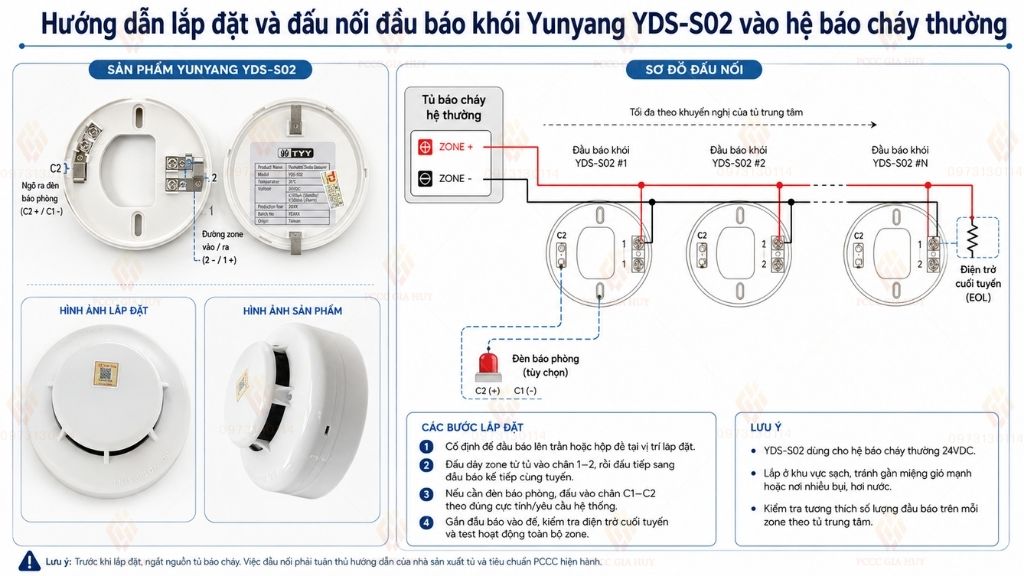

6.3. Đấu nối vào hệ thống báo cháy thường

• Kiểm tra nguồn tuyến trước khi đấu: YDS-S02 dùng nguồn DC24V. Cần đo điện áp tại zone và xác nhận tủ trung tâm phù hợp trước khi lắp.

• Đối chiếu dòng và tải zone: Dòng định mức của đầu báo là 25mA, dòng giám sát <35µA. Số lượng đầu báo trên một zone phải tính theo khả năng của tủ đang sử dụng, không lấy thông số của một model tủ áp cho mọi hệ thống.

• Đấu đúng đế và chân thực tế: Sơ đồ chân, cực tính, điện trở cuối tuyến và mã đế phải được đối chiếu theo đầu báo/đế và tủ đang sử dụng; không đấu theo phỏng đoán từ model.

6.4. Kiểm tra định kỳ và vệ sinh đúng cách

• Thử đầu báo định kỳ: Dùng thiết bị tạo khói thử phù hợp để kiểm tra phản ứng của đầu báo, quan sát LED báo cháy và xác nhận tủ trung tâm nhận đúng zone.

• Vệ sinh lưới và khe tiếp nhận khói: Loại bỏ bụi bám bằng phương pháp phù hợp; không dùng dung môi mạnh hoặc tự tháo sâu phần cảm biến khi không có quy trình kỹ thuật.

• Kiểm tra sau bảo trì: Sau vệ sinh hoặc tháo lắp, cần thử lại đầu báo, kiểm tra LED xanh ở trạng thái giám sát và xác nhận hệ thống trở về trạng thái bình thường.

7. Lợi ích khi sử dụng đầu báo khói Yunyang YDS-S02 và nơi mua hàng uy tín

Khi được lựa chọn đúng tủ, đúng zone và đúng vị trí lắp đặt, YDS-S02 mang lại một số lợi ích thiết thực cho hệ thống báo cháy thường:

• Giảm tải nền trên zone: Dòng giám sát nhỏ hơn 35µA giúp hạn chế dòng tiêu thụ ở trạng thái chờ; số lượng đầu báo trên zone vẫn phải tính theo khả năng của tủ trung tâm.

• Dễ quan sát trạng thái: Hai LED báo cháy cho góc nhìn 360° và LED xanh giám sát giúp kỹ thuật kiểm tra tình trạng đầu báo thuận tiện hơn.

• Hạn chế tác nhân gây cảnh báo không mong muốn: Lưới chống côn trùng hỗ trợ ngăn côn trùng, bụi và vật lạ đi vào buồng cảm biến, đồng thời vẫn cần vệ sinh định kỳ.

• Thông số rõ để đối chiếu thay thế: Nguồn 24VDC, dòng định mức 25mA, dòng giám sát <35µA và kích thước Ø102 × 53mm giúp kỹ thuật có cơ sở kiểm tra trước khi lắp.

YDS-S02 phù hợp cho khách hàng cần đầu báo khói quang hệ thường 24VDC, có chỉ thị trạng thái rõ và có tem kiểm định theo hàng Gia Huy cung cấp.

MUA ĐÚNG MODEL – ĐẤU ĐÚNG NGUỒN – KIỂM TRA ĐÚNG TỦ.

- Đầu báo khói chỉ phát huy đúng hiệu quả khi được chọn đúng theo tủ trung tâm, zone, đế lắp và môi trường sử dụng. Với YDS-S02, cần đặc biệt đối chiếu nguồn 24VDC, dòng định mức 25mA, dòng giám sát <35µA và sơ đồ chân thực tế trước khi lắp.

- Gia Huy hỗ trợ kiểm tra thông số hệ thống, tư vấn phương án thay thế và hướng dẫn kỹ thuật để hạn chế mua nhầm model hoặc đấu sai tuyến.

- Gia Huy cung cấp đúng model YDS-S02, bảo hành 12 tháng, có tem kiểm định theo hàng thực tế, còn hàng và xuất hóa đơn VAT đầy đủ.
