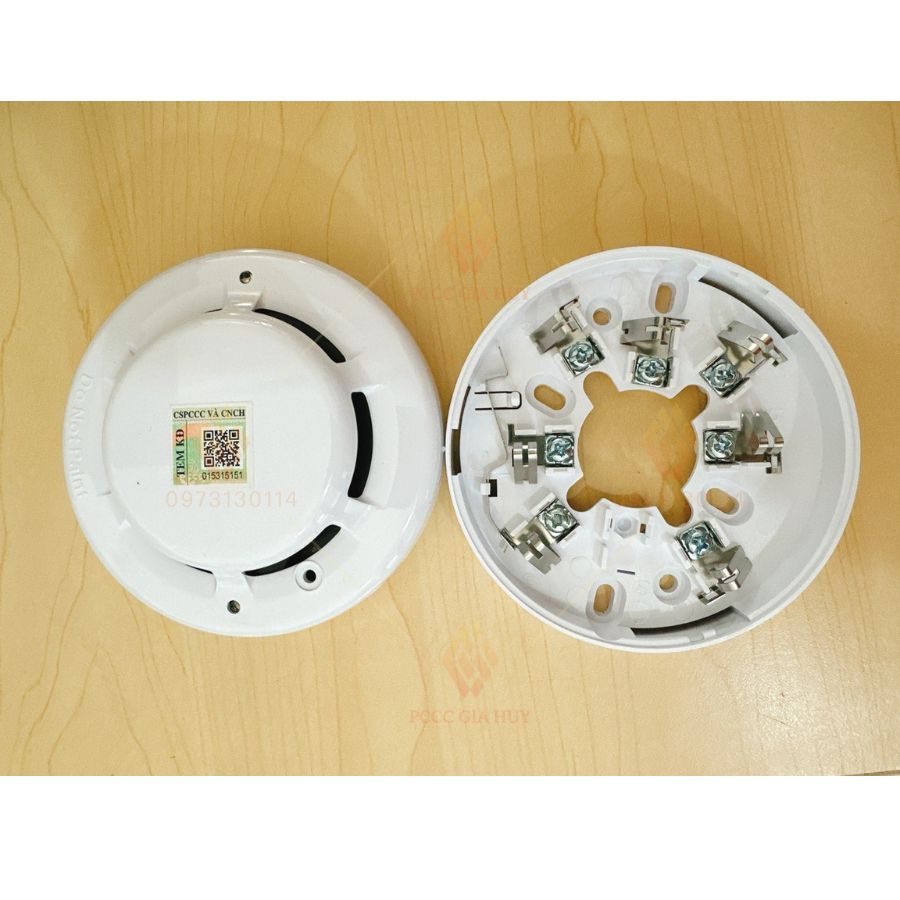

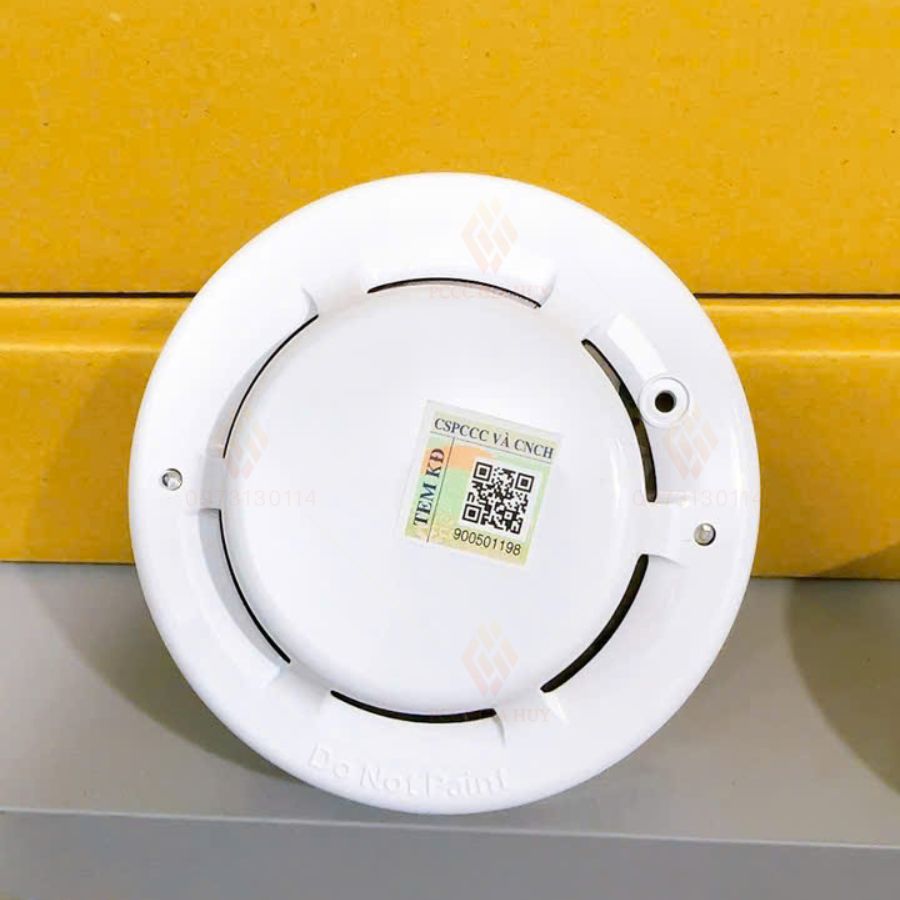

Đầu báo khói quang 4 dây Horing AH-0311-4 có kiểm định

Nội dung

Đầu báo khói quang 4 dây Horing AH-0311-4 thuộc dòng AH-0311 Multi-Purpose Smoke Detector, dùng cảm biến khói quang điện để phát hiện dấu hiệu cháy và truyền trạng thái báo động qua ngõ ra relay. Khác với phiên bản 2 dây chỉ dùng trực tiếp trên tuyến zone tương thích, AH-0311-4 là phiên bản 4 dây có relay output, phù hợp khi hệ thống cần cấp nguồn riêng cho đầu báo và lấy tiếp điểm relay để đưa tín hiệu về tủ trung tâm hoặc thiết bị giám sát phù hợp.

Điểm đáng chú ý của AH-0311-4 là buồng khói được Horing thiết kế để giảm ảnh hưởng của bụi, hai LED giúp quan sát trạng thái 360°, mức tiêu thụ dòng thấp và cấu trúc đế có tiếp điểm kép nhằm tăng độ ổn định kết nối. Catalogue công bố dải nguồn 12–30VDC, vì vậy khi lựa chọn không nên giới hạn model này chỉ ở một mức 12VDC; cần đối chiếu nguồn thực tế và cách nhận relay của hệ thống trước khi lắp.

1. Công dụng và phạm vi sử dụng của đầu báo khói quang 4 dây Horing AH-0311-4

Phát hiện khói ở giai đoạn sớm: AH-0311-4 dùng nguyên lý quang điện, phù hợp giám sát khu vực mà khói là dấu hiệu chính cần nhận biết trước khi ngọn lửa phát triển mạnh.

Truyền tín hiệu bằng relay: Phiên bản AH-0311-4 được Horing xác nhận là loại 4 dây có relay output. Cấu hình này hữu ích khi cần đưa trạng thái báo cháy dạng tiếp điểm sang ngõ vào của tủ báo cháy, bộ giám sát hoặc hệ thống phù hợp.

Dùng nguồn riêng cho đầu báo: Dải điện áp làm việc 12–30VDC cho phép triển khai với nguồn 12VDC hoặc 24VDC khi hệ thống đáp ứng đúng yêu cầu điện áp và sơ đồ đấu nối của model.

Hỗ trợ quan sát trạng thái tại hiện trường: Hai LED bố trí trên đầu báo giúp nhìn trạng thái từ nhiều hướng, thuận tiện khi kiểm tra định kỳ hoặc xác định đầu báo đã tác động.

GÓC TƯ VẤN PCCC GIA HUY

Đầu báo 4 dây có relay không nên được chọn chỉ vì “có thêm dây”. Điểm quan trọng là hệ thống phải có nguồn cấp phù hợp và ngõ vào nhận tiếp điểm relay đúng cách. Nếu đang thay đầu báo cũ, nên gửi hình đế, dây hiện hữu và model tủ để kiểm tra trước khi mua.

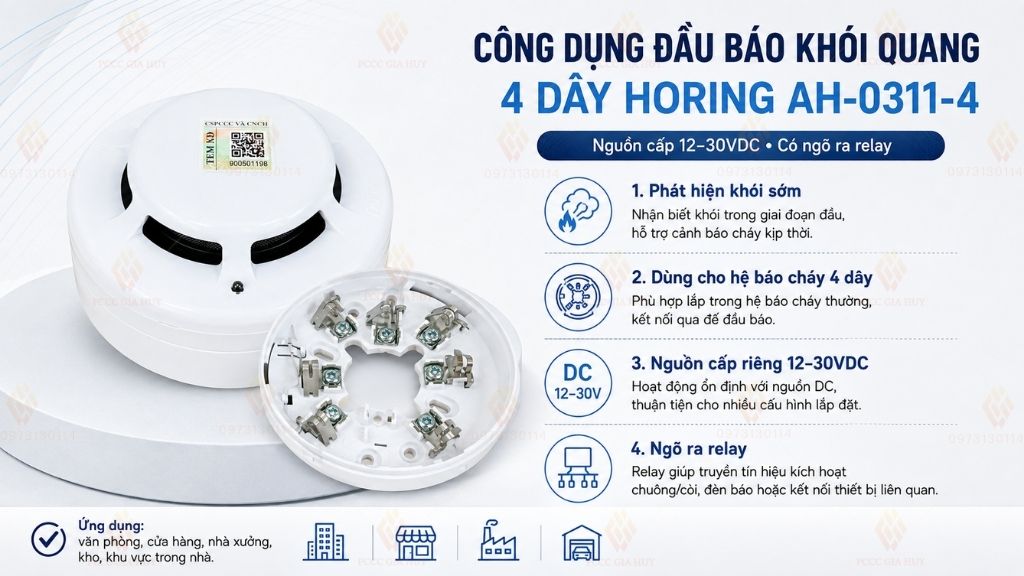

Công dụng đầu báo khói quang 4 dây Horing AH-0311-4 có relay output

2. Thông số kỹ thuật đầu báo khói quang 4 dây Horing AH-0311-4

Thông số	Giá trị
Model	AH-0311-4
Dòng sản phẩm	AH-0311 Multi-Purpose Smoke Detector
Nguyên lý phát hiện	Khói quang điện (photoelectric smoke detection)
Kiểu đấu nối	4 dây
Ngõ ra	Relay output tích hợp theo catalogue
Dải điện áp làm việc	12–30V DC
Dòng chờ	35µA
Dòng báo động	40mA @24V DC với tải 470Ω
Độ nhạy	Comply to EN54
Nhiệt độ môi trường	-10°C đến +55°C
Vật liệu	Nhựa chống cháy (fire-proof plastic)
Kích thước	Ø102 mm × H49 mm
Khối lượng	165g
Màu sắc	Trắng
Đèn chỉ thị	Dual LEDs – quan sát 360°
Đế / tiếp điểm	Đế có tiếp điểm kép; có lò xo shorting hỗ trợ bảo trì theo mô tả dòng AH-031
Diện tích cảnh báo hiệu dụng theo catalogue	Chiều cao dưới 4m: 150m²; từ 4–20m: 75m²
Tiêu chuẩn / dấu chứng nhận hiển thị trong catalogue	EN54; LPCB; CE
Bảo hành	12 tháng
Tem kiểm định / VAT	Có tem kiểm định / Xuất hóa đơn VAT đầy đủ
Tình trạng kho	Còn hàng

Nguồn đối chiếu kỹ thuật: Horing Lih AH-031 Series Detectors – bảng Specifications của AH-0311, model AH-0311-4.

3. Nguyên lý hoạt động của đầu báo khói quang Horing AH-0311-4

Trạng thái giám sát: Đầu báo được cấp nguồn DC trong dải cho phép và duy trì mức dòng chờ thấp. Buồng quang liên tục giám sát sự thay đổi do hạt khói đi vào vùng cảm biến.

Khi có khói: Khói làm thay đổi tín hiệu quang trong buồng cảm biến. Mạch điện xử lý xác định ngưỡng báo cháy, bật LED chỉ thị và chuyển trạng thái relay đầu ra.

Tín hiệu đưa về hệ thống: Tiếp điểm relay được sử dụng để truyền trạng thái báo cháy sang tủ trung tâm hoặc thiết bị nhận tín hiệu phù hợp. Cách đấu cụ thể phải theo đúng sơ đồ chân đế và yêu cầu của ngõ vào đang sử dụng.

Sau khi hết tín hiệu báo: Catalogue mô tả dòng đầu báo kiểu resettable có khả năng trở về trạng thái chờ khi không còn tín hiệu báo; với AH-0311-4 cần vận hành theo cấu hình thực tế của tủ và relay đầu vào.

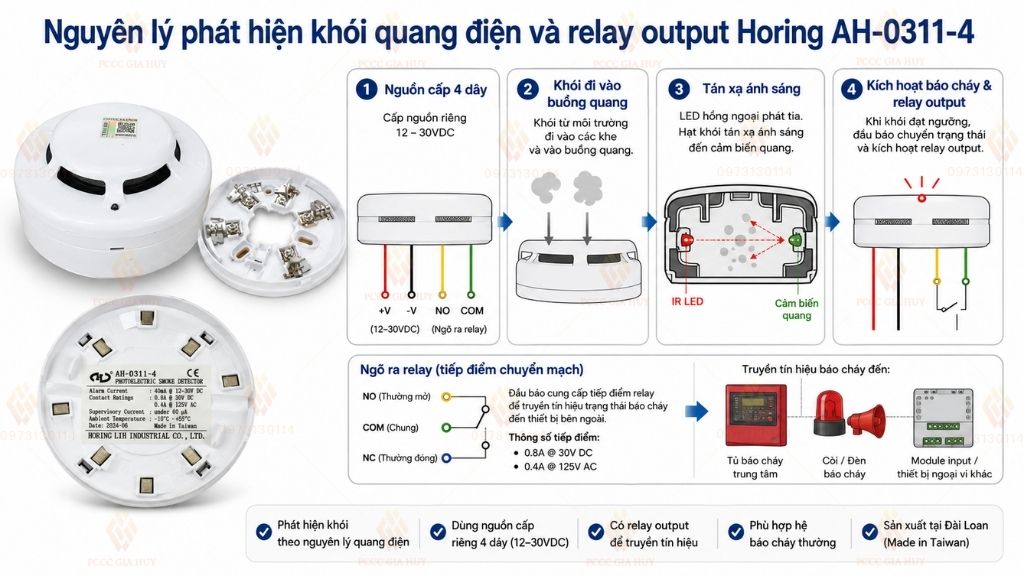

Nguyên lý hoạt động đầu báo khói quang 4 dây Horing AH-0311-4

4. Đặc điểm nổi bật của đầu báo khói 4 dây Horing AH-0311-4

• Relay output tích hợp: Phiên bản 4 dây được thiết kế để đưa trạng thái báo cháy qua relay, phù hợp các hệ thống cần tiếp điểm đầu ra thay vì chỉ giám sát trực tiếp bằng dòng trên zone.

• Buồng khói hạn chế ảnh hưởng của bụi: Horing công bố thiết kế buồng đặc biệt giúp giảm mức bụi và tăng độ chính xác phát hiện.

• Hai LED quan sát 360°: Dễ nhận biết đầu báo đã tác động khi quan sát từ nhiều hướng tại hiện trường.

• Giảm nhiễu và hạn chế báo giả: Catalogue mô tả công nghệ xử lý tín hiệu giúp tăng độ chính xác, giảm nhiễu và giảm cảnh báo không mong muốn.

• Tiêu thụ dòng thấp: Dòng chờ 35µA giúp giảm tải nguồn khi triển khai nhiều đầu báo trong cùng hệ thống.

• Cấu trúc đế ổn định: Đế có tiếp điểm kép và lò xo shorting hỗ trợ kết nối ổn định và thuận tiện hơn khi tháo đầu báo để bảo trì.

5. Lắp đặt, đấu nối và kiểm tra đầu báo khói Horing AH-0311-4

Xác định đúng nguồn cấp: AH-0311-4 làm việc trong dải 12–30VDC. Trước khi đấu phải kiểm tra điện áp thực tế tại vị trí đầu báo, tránh lấy nhầm nguồn AC hoặc nguồn DC ngoài dải.

Phân biệt cặp nguồn và cặp relay: Đây là đầu báo 4 dây có relay output. Không được đấu theo cách của đầu báo 2 dây. Cần nhận diện đúng chân cấp nguồn và chân relay theo đế/sơ đồ của đúng model trước khi đóng điện.

Kiểm tra ngõ vào của tủ: Nếu relay đưa về tủ báo cháy hoặc module giám sát, phải xác nhận loại tiếp điểm mà ngõ vào yêu cầu và cách mắc điện trở giám sát nếu hệ thống có sử dụng.

Test sau lắp đặt: Sau khi cấp nguồn và đấu tín hiệu, thử khói bằng dụng cụ chuyên dụng, kiểm tra LED trên đầu báo, tín hiệu tại tủ và trạng thái relay. Không dùng lửa trực tiếp để thử đầu báo.

Bảo trì định kỳ: Vệ sinh khe hút khói, kiểm tra đế và tiếp điểm, thử báo động định kỳ và thay đầu báo nếu có dấu hiệu lão hóa, bám bẩn nặng hoặc hoạt động không ổn định.

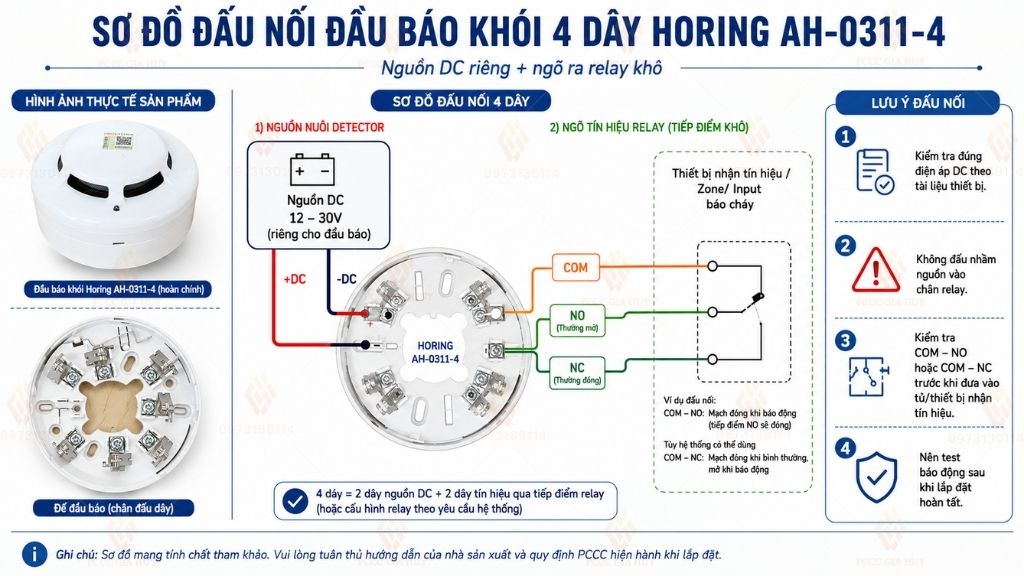

Sơ đồ đấu nối đầu báo khói Horing AH-0311-4 4 dây relay output

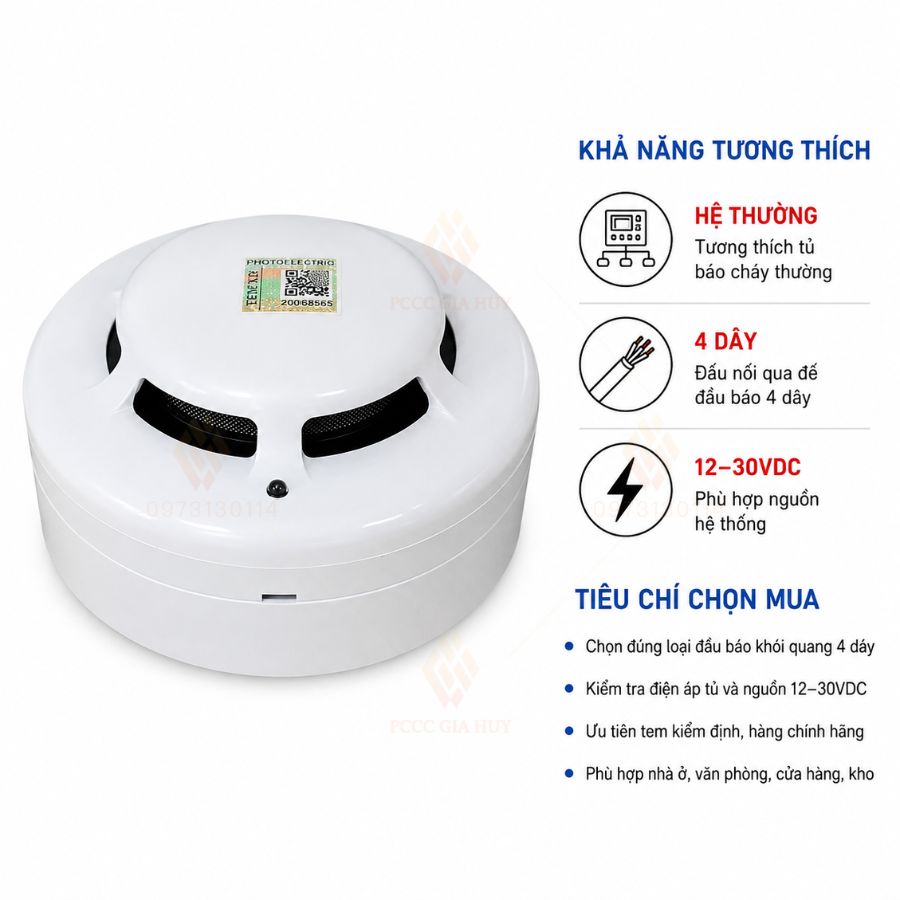

6. Khả năng tương thích và tiêu chí chọn mua đầu báo khói Horing AH-0311-4

6.1 - Tương thích theo nguồn:

Nguồn cấp phải nằm trong dải 12–30VDC. Theo quy chuẩn filter Website Gia Huy, model này được lưu đồng thời ở nhóm nguồn 12VDC và 24VDC vì dải catalogue bao phủ cả hai mức điện áp.

6.2 - Tương thích theo tín hiệu đầu ra:

AH-0311-4 có relay output. Vì vậy cần chọn tủ trung tâm, module hoặc thiết bị nhận tín hiệu có ngõ vào phù hợp với tiếp điểm relay; không mặc định thay trực tiếp cho đầu báo 2 dây trên mọi tủ hệ thường.

6.3 - Tương thích theo đế và dây hiện hữu:

Khi thay thế đầu báo tại công trình đang sử dụng, cần kiểm tra đúng đế, số dây, cực tính nguồn và sơ đồ dây cũ. Cùng hình dáng AH-0311 nhưng bản 2 dây, 3 dây và 4 dây có cách giao tiếp khác nhau.

6.4 - Nên chọn AH-0311-4 khi:

hệ thống cần đầu báo khói quang điện có nguồn DC riêng và cần relay output để đưa trạng thái báo cháy sang tủ hoặc hệ thống khác. Nếu tủ đang dùng zone 2 dây tiêu chuẩn và không có nhu cầu relay, nên ưu tiên đúng phiên bản 2 dây tương thích thay vì đổi sang 4 dây.

LƯU Ý THỰC TẾ

Catalogue công bố “4-wire with relay output” nhưng không nêu tải tiếp điểm relay trong bảng thông số AH-0311-4. Vì vậy không nên tự suy đoán khả năng đóng cắt tải. Relay nên dùng như tín hiệu điều khiển/giám sát đúng thiết kế và phải đối chiếu sơ đồ kỹ thuật khi đấu nối.

7. Mua đầu báo khói quang 4 dây Horing AH-0311-4 tại Gia Huy

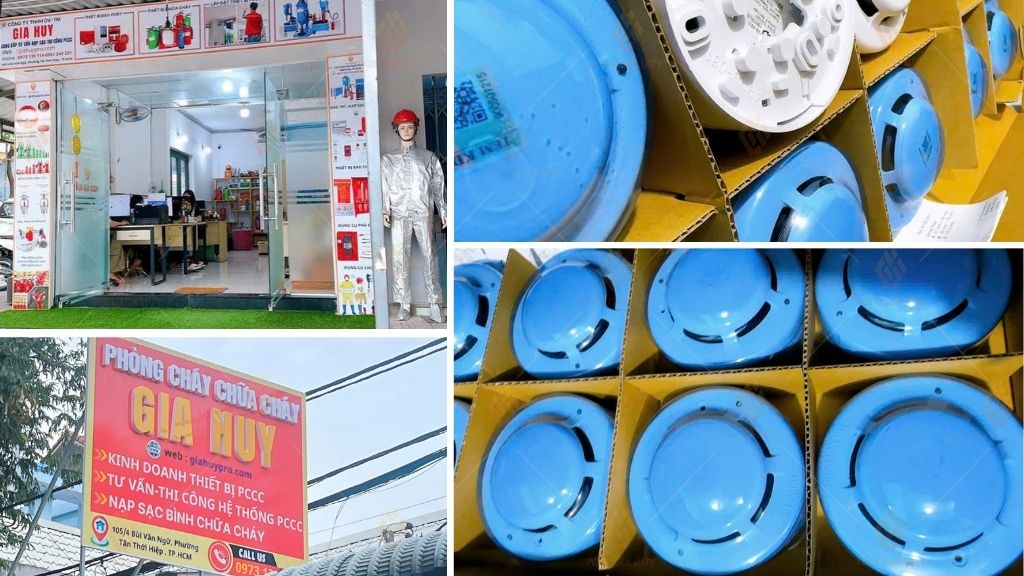

Gia Huy cung cấp đầu báo khói quang 4 dây Horing AH-0311-4 có tem kiểm định
