Đầu báo khói thường 2 dây Dahua DHI-HY-C131 có kiểm định

Đầu báo khói Dahua DHI-HY-C131 là thiết bị phát hiện khói dùng cho hệ báo cháy thường, kết nối với tủ trung tâm qua tuyến 2 dây không phân cực. Thiết bị làm việc trong dải DC9–30V và sử dụng buồng cảm biến khói quang điện kép để phân tích nồng độ khói trong môi trường.

Điểm đáng chú ý của DHI-HY-C131 là dòng chờ chỉ 45µA, dòng làm việc tối đa 24mA và hệ LED đỏ hiển thị rõ ba trạng thái: giám sát chớp mỗi 6 giây, báo cháy sáng liên tục và lỗi chớp mỗi 2 giây. Model đáp ứng EN 54-7:2018, phù hợp cho các hệ thống cần đầu báo khói thường có thông số điện và trạng thái vận hành dễ kiểm tra.

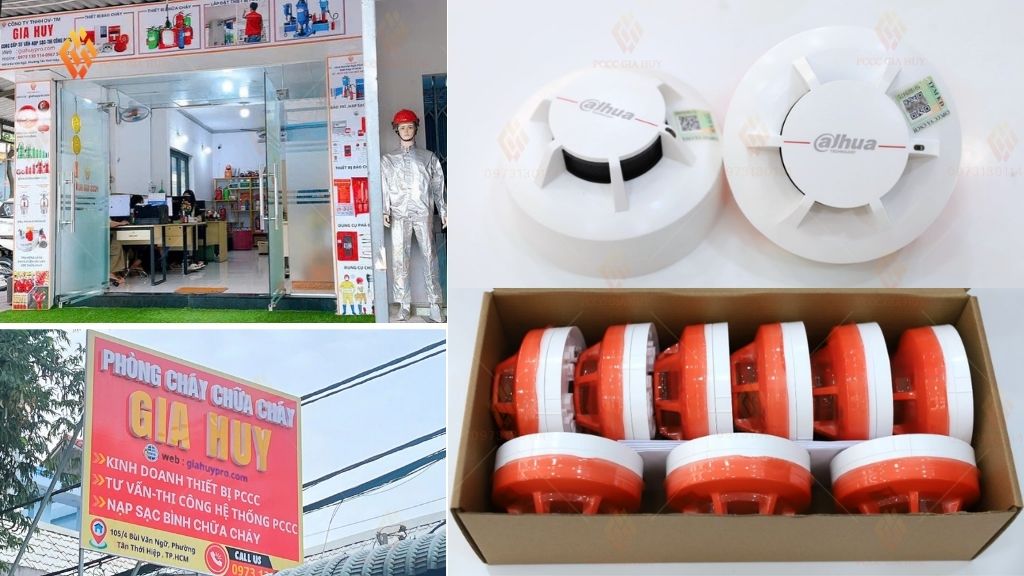

Gia Huy cung cấp model DHI-HY-C131 có tem kiểm định, bảo hành 12 tháng và hỗ trợ đối chiếu tủ trung tâm, điện áp zone, đế lắp và cách đấu tuyến trước khi đưa thiết bị vào vận hành.

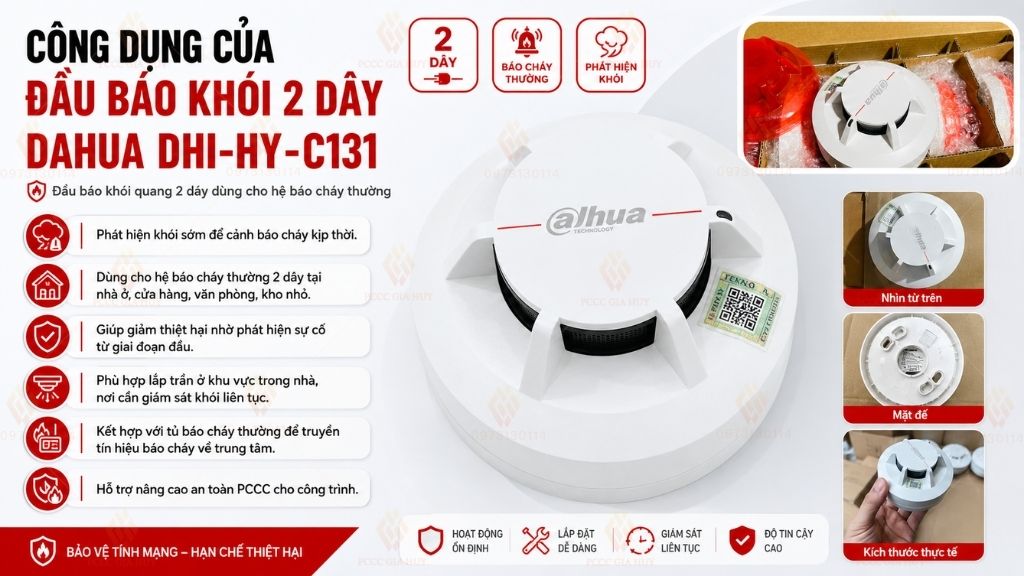

1. Công dụng và phạm vi sử dụng của đầu báo khói Dahua DHI-HY-C131

• Phát hiện khói sớm: Buồng cảm biến khói quang điện kép phân tích nồng độ khói trong không khí; khi đạt ngưỡng báo, đầu báo chuyển trạng thái để tủ trung tâm phát cảnh báo.

• Dùng cho hệ báo cháy thường: DHI-HY-C131 được thiết kế làm việc với tủ trung tâm báo cháy thường, truyền tín hiệu trên tuyến 2 dây không phân cực.

• Phù hợp nhiều khu vực trong nhà: Có thể bố trí tại căn hộ, khách sạn, trường học, văn phòng, ngân hàng, thư viện, kho, phòng máy tính, phòng thiết bị truyền thông, kho lưu trữ và nhiều công trình dân dụng – công nghiệp.

• Không lắp theo cảm tính: Khu vực ẩm ướt, nhiều bụi, sát điều hòa/quạt/cửa gió hoặc có vật cản gần đầu báo cần được loại trừ hoặc đánh giá lại để hạn chế báo không mong muốn và giảm hiệu quả phát hiện.

2. Thông số kỹ thuật đầu báo khói Dahua DHI-HY-C131

Khi chọn hoặc thay thế DHI-HY-C131, cần ưu tiên kiểm tra dải điện áp DC9–30V, kiểu zone 2 dây và ngưỡng dòng của tủ trung tâm. Đấu nối không phân cực giúp giảm nhầm cực tính, nhưng không đồng nghĩa có thể lắp vào mọi tủ hoặc mọi loại đế.

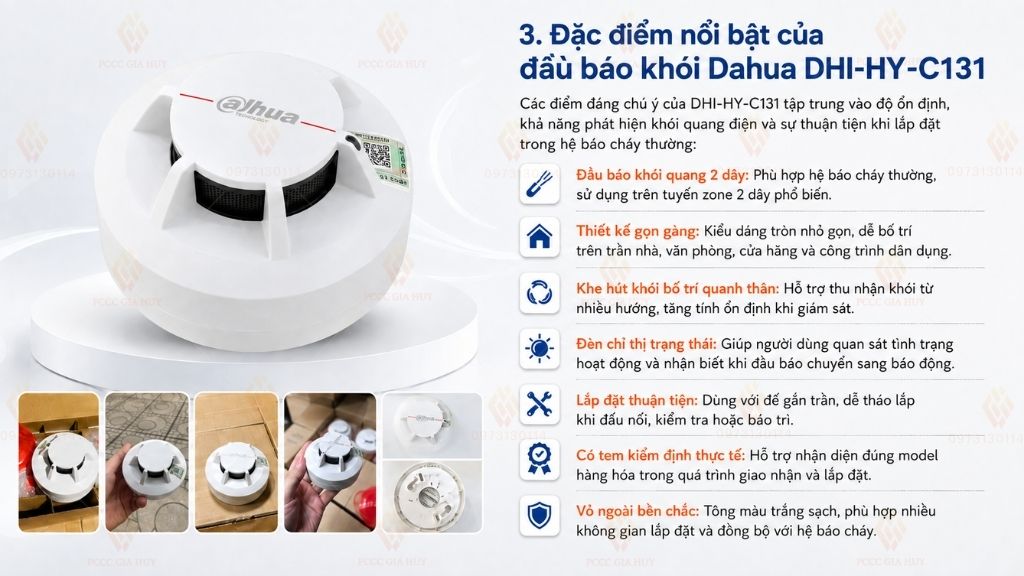

3. Đặc điểm nổi bật của đầu báo khói Dahua DHI-HY-C131

DHI-HY-C131 tập trung vào những đặc tính thực tế của một đầu báo khói hệ thường: đấu 2 dây đơn giản, buồng quang điện kép, dòng chờ thấp và trạng thái LED dễ quan sát.

• Đấu 2 dây không phân cực: Hai dây tín hiệu vào các terminal 1 và 2, không yêu cầu phân biệt cực tính, giúp thao tác đấu tuyến đơn giản hơn.

• Buồng quang điện kép: Thiết bị sử dụng hai buồng cảm biến quang điện để phân tích khói, tăng độ ổn định trong quá trình giám sát.

• Dòng chờ thấp: Mức dòng ở trạng thái giám sát 45µA, giúp hạn chế tải nền trên zone khi bố trí nhiều đầu báo theo thiết kế.

• LED trạng thái rõ ràng: LED đỏ chớp mỗi 6 giây khi giám sát, sáng liên tục khi báo cháy và chớp mỗi 2 giây khi đầu báo báo lỗi.

• Tự động bù nền quang học: Thuật toán bù tự động giúp duy trì khả năng làm việc ổn định và kéo dài chu kỳ vệ sinh buồng cảm biến trong điều kiện sử dụng bình thường.

• Độ bền và khả năng chống nhiễu: Thiết bị đã được kiểm tra EMC; vật liệu tiếp điểm có khả năng chống axit và chống gỉ, phù hợp yêu cầu vận hành lâu dài.

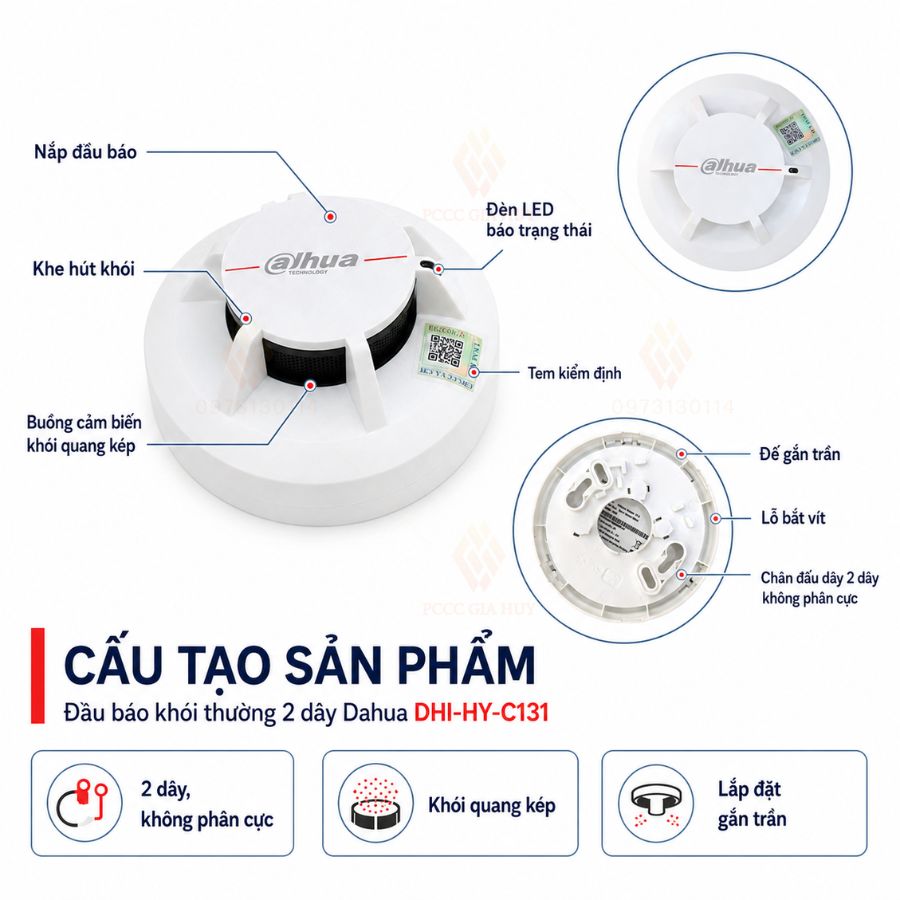

4. Cấu tạo của đầu báo khói Dahua DHI-HY-C131

Cấu tạo DHI-HY-C131 được thiết kế cho lắp trần, tiếp nhận khói và kết nối trực tiếp với tuyến báo cháy thường qua đế lắp riêng:

• Vỏ đầu báo và khe tiếp nhận khói: Phần vỏ tròn bảo vệ linh kiện bên trong, đồng thời bố trí các khe để khói và không khí tiếp cận vùng cảm biến.

• Buồng cảm biến khói quang điện kép: Là cụm nhận biết nồng độ khói và cung cấp dữ liệu cho mạch xử lý bên trong đầu báo.

• LED đỏ chỉ thị trạng thái: Hiển thị trạng thái giám sát, báo cháy và lỗi bằng chu kỳ sáng/chớp khác nhau để kỹ thuật dễ quan sát.

• Đế lắp và terminal 1–2: Đế cố định lên trần bằng vít M4; terminal 1 và 2 dùng cho tín hiệu bus 2 dây không phân cực, sau đó thân đầu báo được xoay khóa vào đế.

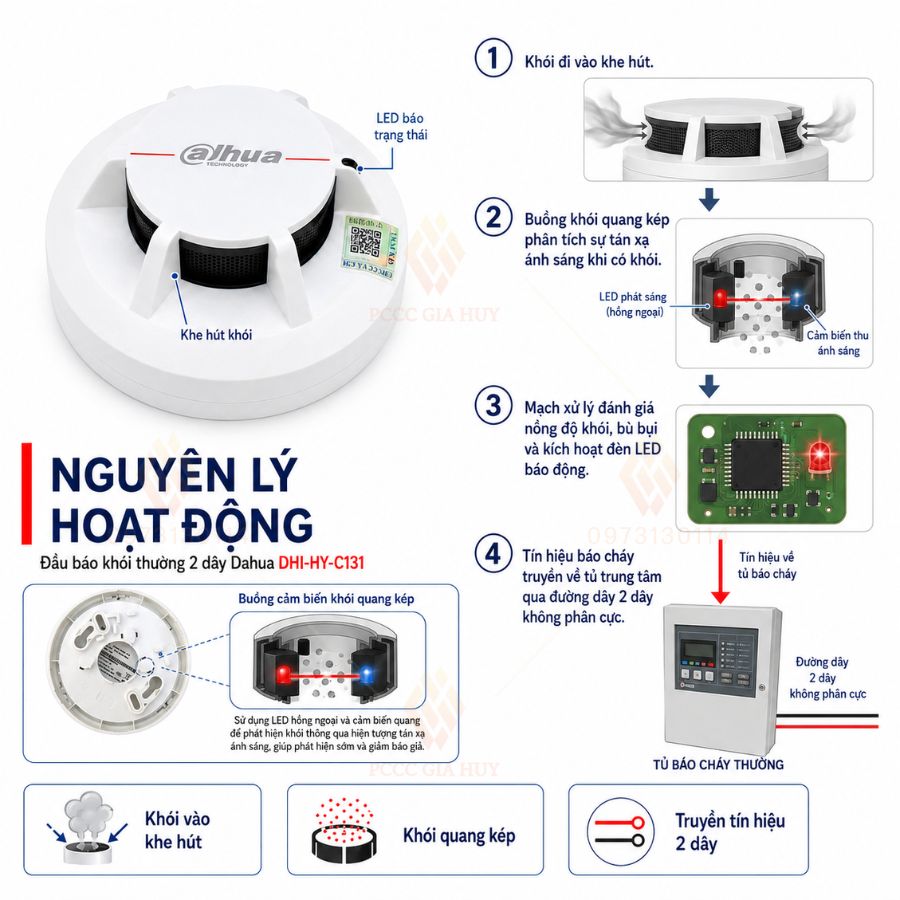

5. Nguyên lý hoạt động của đầu báo khói Dahua DHI-HY-C131

DHI-HY-C131 liên tục theo dõi nồng độ khói trong môi trường bằng buồng cảm biến khói quang điện kép và truyền trạng thái về tủ báo cháy thường qua tuyến 2 dây:

• Trạng thái giám sát: Đầu báo lấy mẫu môi trường liên tục; dòng chờ 45µA và LED đỏ chớp khoảng mỗi 6 giây để biểu thị trạng thái hoạt động.

• Khi nồng độ khói đạt ngưỡng: Buồng cảm biến quang điện kép phát hiện sự thay đổi do khói và mạch xử lý chuyển đầu báo sang trạng thái báo cháy; LED đỏ sáng liên tục.

• Tủ trung tâm nhận tín hiệu: Trạng thái trên tuyến 2 dây được tủ báo cháy thường nhận biết để hiển thị zone báo cháy và điều khiển các thiết bị cảnh báo theo cấu hình hệ thống.

• Sau khi xử lý sự cố: Sau khi loại bỏ nguồn khói và kiểm tra khu vực, reset tủ trung tâm để đầu báo trở lại chế độ giám sát bình thường.

Cơ chế này phù hợp với hệ báo cháy thường: tủ trung tâm nhận biết trạng thái của cả zone, không định danh riêng từng đầu báo như hệ địa chỉ.

6. Hướng dẫn lắp đặt và sử dụng đầu báo khói Dahua DHI-HY-C131

6.1. Vị trí lắp đặt phù hợp

• Xác định vị trí theo thiết kế: Vị trí, cao độ và số lượng đầu báo phải dựa trên bản vẽ thi công, phạm vi bảo vệ và yêu cầu áp dụng cho công trình.

• Giữ khoảng thoáng quanh đầu báo: Không để dầm, trần trang trí, vật cản hoặc thiết bị khác che chắn đường khói tiếp cận đầu báo.

• Ưu tiên bề mặt lắp chắc chắn: Đế cần được cố định chắc bằng vít phù hợp; thân đầu báo phải xoay đúng chiều đến khi khóa ổn định trên đế.

6.2. Những vị trí và điều kiện cần tránh

• Khu vực ẩm hoặc nhiều hơi nước: Tránh bếp, phòng nồi hơi và các khu vực ẩm vì điều kiện môi trường có thể làm đầu báo hoạt động không ổn định.

• Khu vực nhiều bụi hoặc côn trùng: Bụi bám và tạp chất có thể ảnh hưởng buồng quang; cần chọn vị trí sạch hơn hoặc có kế hoạch vệ sinh phù hợp.

• Sát điều hòa, quạt hoặc cửa gió: Dòng khí mạnh có thể làm khói bị phân tán hoặc thay đổi hướng trước khi vào đầu báo.

• Vị trí có vật cản gần đầu báo: Không đặt đầu báo ở các điểm bị che chắn, hốc kín hoặc nơi khói khó tiếp cận.

• Thi công chưa hoàn thiện: Nên bảo vệ đầu báo khỏi bụi sơn, bột trét và vật liệu xây dựng; tháo lớp bảo vệ trước khi nghiệm thu và vận hành.

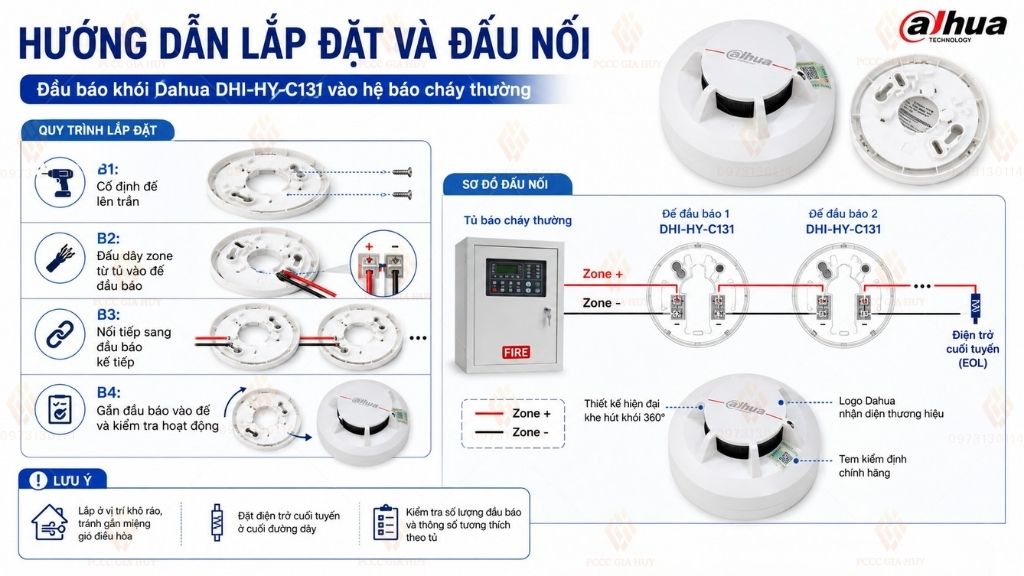

6.3. Đấu nối vào hệ thống báo cháy thường

• Kiểm tra tuyến trước khi đấu: DHI-HY-C131 làm việc ở DC9–30V. Trước khi cấp nguồn cần ngắt điện, kiểm tra cách điện và bảo đảm tuyến kết nối chắc chắn.

• Đấu terminal 1 và 2: Hai terminal dùng cho bus tín hiệu và không phân cực. Tuyến nên dùng dây xoắn RVS tiết diện 1.0 hoặc 1.5 mm² theo thiết kế, không đấu chung tùy tiện với mạch khác.

• Lắp đế rồi xoay khóa thân đầu báo: Cố định đế bằng hai vít M4, đấu dây vào terminal, căn dấu lắp rồi xoay thân đầu báo theo chiều kim đồng hồ đến khi khóa chắc. Không dùng megger đo cách điện sau khi đã lắp thiết bị.

6.4. Kiểm tra định kỳ và vệ sinh đúng cách

• Thử đầu báo bằng khói thử: Sau lắp đặt, đưa khói thử phù hợp vào đầu báo; khi đạt ngưỡng, LED đỏ phải sáng liên tục và tủ trung tâm đồng thời phát tín hiệu báo cháy.

• Reset sau khi thử: Kết thúc phép thử, reset tủ báo cháy và xác nhận đầu báo trở lại trạng thái giám sát bình thường.

• Bảo trì định kỳ: Khuyến nghị thực hiện phép thử mô phỏng báo cháy khoảng 6 tháng/lần; trước khi bảo trì cần thông báo cho đơn vị phụ trách để tránh hiểu nhầm tín hiệu sự cố.

7. Lợi ích khi sử dụng đầu báo khói Dahua DHI-HY-C131 và nơi mua hàng uy tín

Khi được lựa chọn đúng tủ, đúng tuyến và đúng vị trí lắp đặt, DHI-HY-C131 mang lại một số lợi ích thiết thực cho hệ báo cháy thường:

• Đấu nối thuận tiện: Kiểu 2 dây không phân cực giúp giảm nguy cơ đấu nhầm cực tính khi thi công hoặc thay thế đầu báo trên tuyến.

• Dễ kiểm tra trạng thái tại chỗ: Chu kỳ LED riêng cho giám sát, báo cháy và lỗi giúp kỹ thuật nhận biết tình trạng thiết bị ngay tại vị trí lắp.

• Thông số điện rõ ràng: Dải DC9–30V, dòng chờ 45µA và dòng làm việc tối đa 24mA giúp việc đối chiếu với zone tủ trung tâm minh bạch hơn.

• Tiêu chuẩn kỹ thuật rõ: Model DHI-HY-C131 có thông tin chứng nhận EN 54-7:2018, thuận tiện khi đối chiếu hồ sơ kỹ thuật của đúng model.

DHI-HY-C131 phù hợp cho khách hàng cần một đầu báo khói hệ thường 2 dây, không phân cực, có thông số rõ ràng và có tem kiểm định theo hàng Gia Huy cung cấp.

MUA ĐÚNG MODEL – ĐẤU ĐÚNG TUYẾN – KIỂM TRA ĐÚNG TỦ.

- Đầu báo khói chỉ phát huy đúng hiệu quả khi được chọn đúng theo tủ trung tâm, dải điện áp zone, kiểu đấu 2 dây và môi trường lắp đặt. Với DHI-HY-C131, cần đặc biệt đối chiếu DC9–30V và khả năng nhận tín hiệu của zone trước khi lắp hàng loạt.

- Gia Huy hỗ trợ kiểm tra model tủ, sơ đồ tuyến, đế lắp và hướng dẫn kỹ thuật để hạn chế mua nhầm đầu báo hoặc đấu sai hệ thống.

- Gia Huy cung cấp đúng model DHI-HY-C131, bảo hành 12 tháng, có tem kiểm định theo hàng thực tế và xuất hóa đơn VAT đầy đủ.
