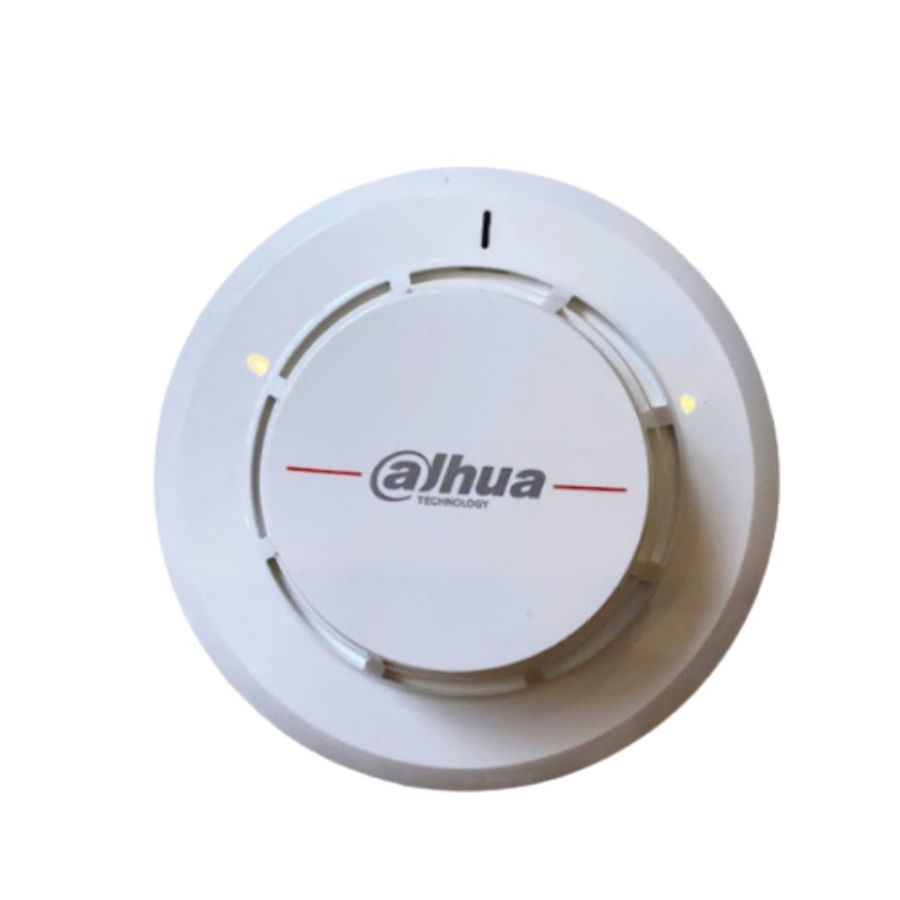

Đầu báo khói thường 4 dây Dahua DHI-HY-C134 có kiểm định

Đầu báo khói Dahua DHI-HY-C134 là đầu báo khói quang điện dùng cho hệ báo cháy thường, cấu hình 4 dây, làm việc trong dải DC16–28V và phù hợp nguồn danh định 24VDC. Thiết bị sử dụng cảm biến quang với hai nguồn phát và một bộ thu để phân tích sự tán xạ ánh sáng khi khói đi vào buồng cảm biến.

Điểm đáng chú ý của DHI-HY-C134 là dòng giám sát thấp ≤60µA, dòng báo động ≤25mA, LED đỏ hiển thị riêng trạng thái giám sát – báo cháy – lỗi và khả năng hỗ trợ đèn chỉ thị từ xa. Thuật toán bù nhiễm bẩn buồng quang giúp điều chỉnh ngưỡng báo theo mức bám bẩn, kéo dài chu kỳ vệ sinh và hỗ trợ duy trì độ ổn định khi vận hành.

Gia Huy cung cấp model DHI-HY-C134 có tem kiểm định, bảo hành 12 tháng, còn hàng và xuất hóa đơn VAT đầy đủ. Khi mua mới hoặc thay thế, nên đối chiếu đúng tủ trung tâm, dải nguồn, sơ đồ 4 dây, đế lắp, đèn chỉ thị từ xa và điện trở cuối tuyến trước khi đấu nối.

1. Công dụng và phạm vi sử dụng của đầu báo khói Dahua DHI-HY-C134

• Phát hiện khói sớm: C134 giám sát khói bằng nguyên lý quang điện; khi tín hiệu khói đạt ngưỡng, đầu báo chuyển sang trạng thái báo và gửi tín hiệu về tủ báo cháy thường.

• Dùng cho hệ báo cháy thường: Thiết bị là đầu báo không địa chỉ, phù hợp với tủ trung tâm báo cháy thường khi nguồn tuyến, dòng làm việc và sơ đồ đấu nối tương thích.

• Hỗ trợ đèn chỉ thị từ xa: Phù hợp các vị trí cần quan sát trạng thái đầu báo từ bên ngoài phòng, trần kín hoặc khu vực khó nhìn trực tiếp, với điều kiện đấu đúng chân theo sơ đồ của C134.

• Phạm vi ứng dụng trong nhà: Có thể dùng tại căn hộ, khách sạn, văn phòng, trường học, ngân hàng, thư viện, kho sạch, phòng máy tính, phòng truyền thông và kho lưu trữ theo thiết kế PCCC của công trình.

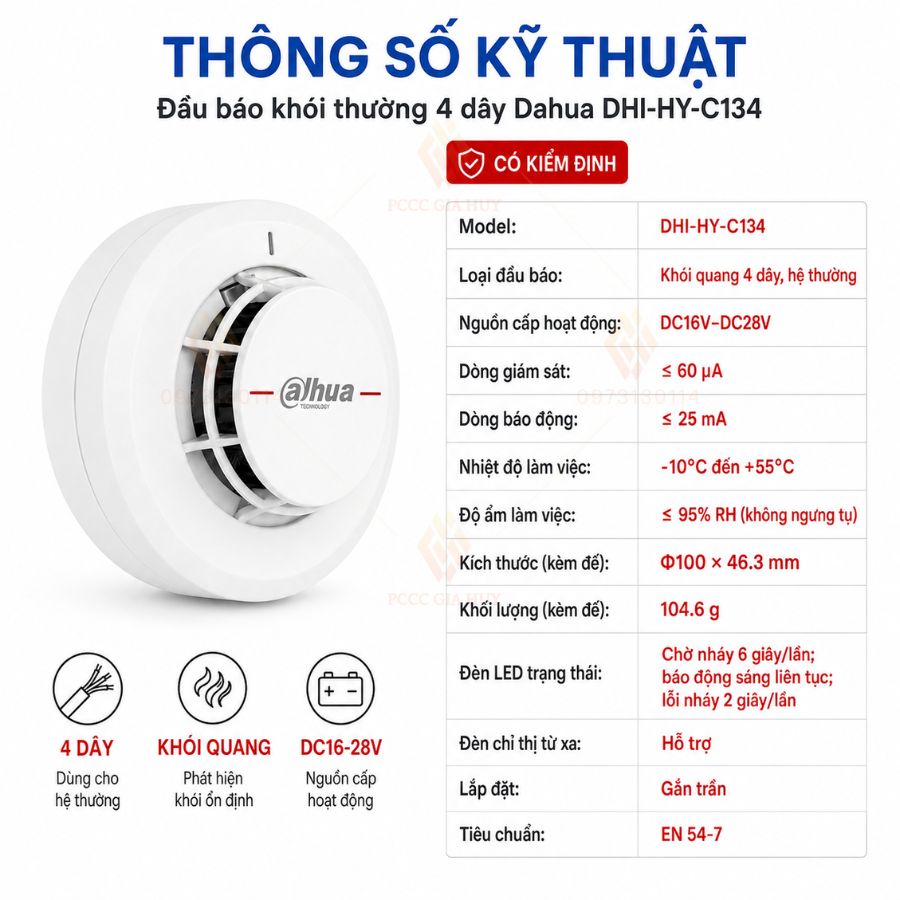

2. Thông số kỹ thuật đầu báo khói Dahua DHI-HY-C134

Khi chọn hoặc thay thế DHI-HY-C134, cần ưu tiên kiểm tra dải điện áp DC16–28V, dòng báo động tối đa 25mA, cấu hình 4 dây và sơ đồ chân đế. Không nên thay ngang với đầu báo 2 dây chỉ vì cùng sử dụng nguồn 24VDC.

3. Đặc điểm nổi bật của đầu báo khói Dahua DHI-HY-C134

DHI-HY-C134 được thiết kế cho hệ báo cháy thường nhưng có nhiều điểm kỹ thuật đáng chú ý khi lựa chọn, đặc biệt ở buồng khói quang kép, thuật toán bù nhiễm bẩn và khả năng kết nối đèn chỉ thị từ xa.

• Cảm biến quang kép: Cấu trúc hai nguồn phát và một bộ thu giúp đầu báo phân tích tín hiệu tán xạ ánh sáng để nhận biết khói.

• Thuật toán bù nhiễm bẩn: Tự điều chỉnh ngưỡng báo theo mức nhiễm bẩn trong buồng quang, giúp kéo dài chu kỳ vệ sinh và thuận tiện hơn cho bảo trì.

• Dòng giám sát thấp: Mức ≤60µA giúp hạn chế tải nền trên tuyến khi hệ thống có nhiều đầu báo, nhưng số lượng thiết bị trên zone vẫn phải theo khả năng của tủ.

• Trạng thái LED rõ ràng: LED đỏ chớp mỗi 6 giây ở trạng thái giám sát, sáng liên tục khi báo cháy và chớp mỗi 2 giây khi báo lỗi.

• Hỗ trợ đèn chỉ thị từ xa: Sơ đồ đấu nối của model cho phép kết nối LED remote indicator, hữu ích khi đầu báo nằm trong phòng hoặc vị trí khó quan sát.

• Kết cấu thuận tiện lắp đặt: Đế dùng vít M4, vít terminal chống tuột và vật liệu tiếp điểm có khả năng chống axit, chống gỉ; sản phẩm được thiết kế theo EN 54-7.

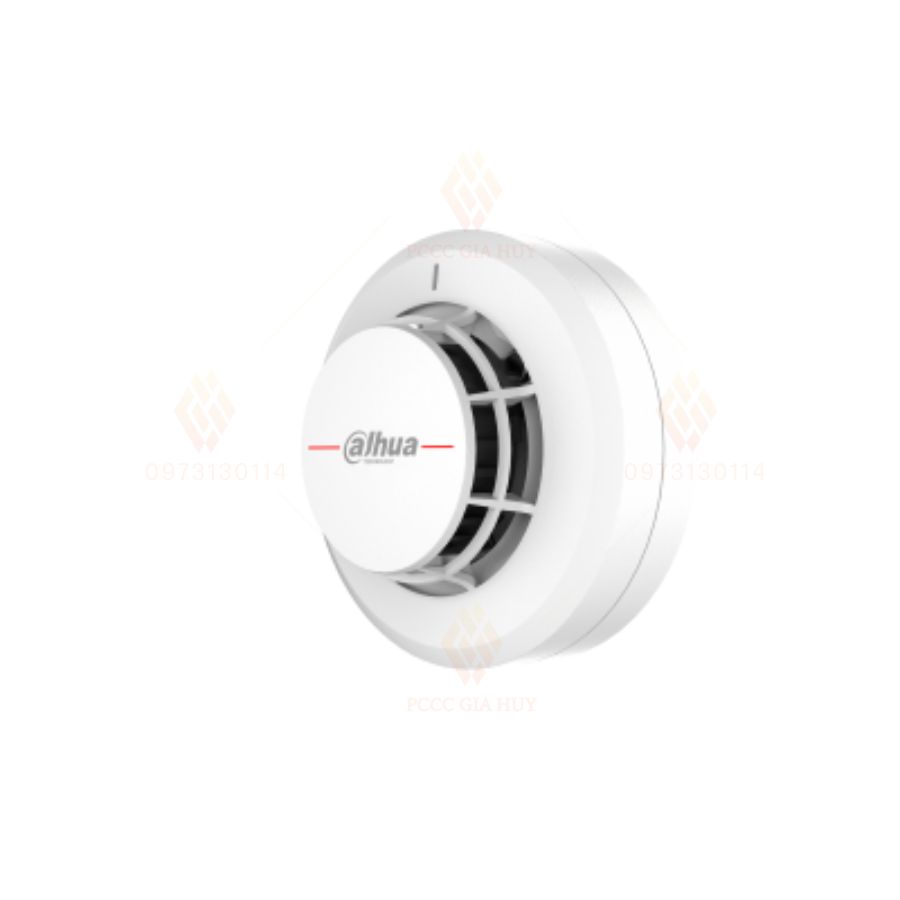

4. Cấu tạo của đầu báo khói Dahua DHI-HY-C134

Các cụm chức năng chính của DHI-HY-C134 được bố trí trong thân đầu báo tròn lắp trần, phục vụ tiếp nhận khói, xử lý tín hiệu và kết nối với tủ báo cháy thường:

• Vỏ và khe tiếp nhận khói: Thân màu trắng, các khe quanh buồng cảm biến tạo đường cho không khí và khói đi vào vùng quang học.

• Buồng cảm biến quang: Bên trong sử dụng hai nguồn phát và một bộ thu quang, kết hợp thuật toán xử lý để đánh giá tín hiệu khói.

• LED đỏ trạng thái: Hiển thị trạng thái giám sát, báo cháy và lỗi ngay trên đầu báo để thuận tiện kiểm tra tại chỗ.

• Đế và terminal đấu dây: Đế dùng để cố định lên trần, kết nối tuyến 4 dây và hỗ trợ đấu LED chỉ thị từ xa theo đúng sơ đồ của model; điện trở cuối tuyến bố trí theo thiết kế của tủ.

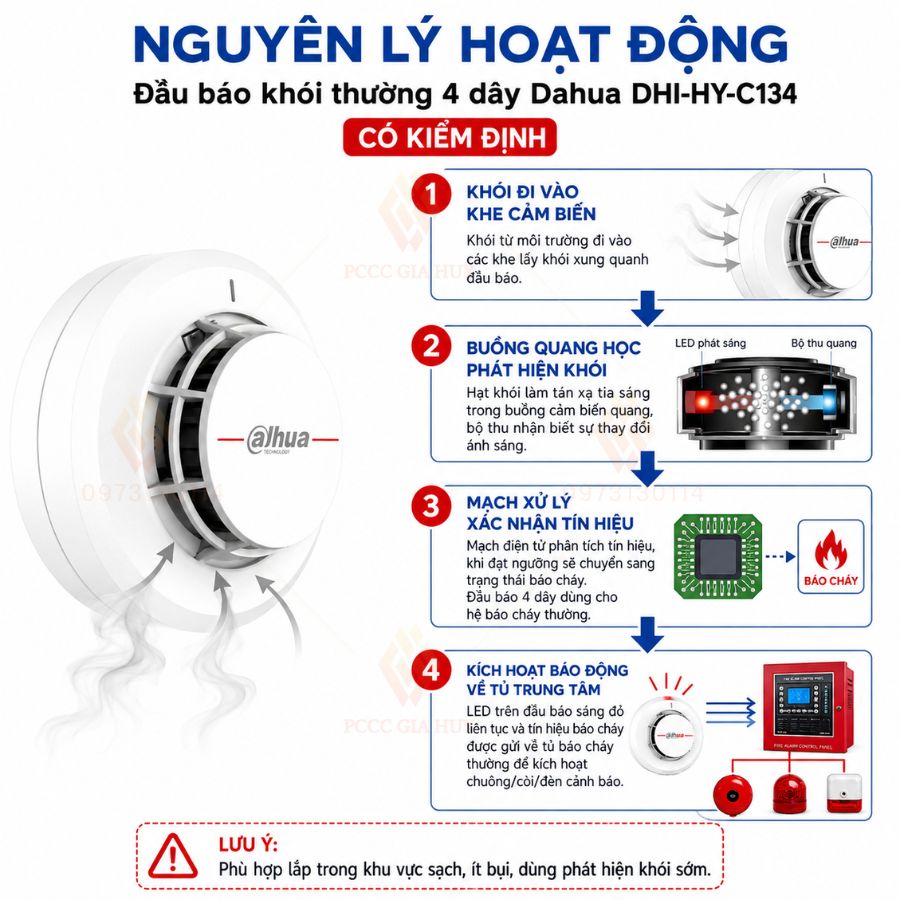

5. Nguyên lý hoạt động của đầu báo khói Dahua DHI-HY-C134

DHI-HY-C134 phát hiện khói bằng nguyên lý tán xạ ánh sáng và truyền trạng thái về tủ báo cháy thường thông qua mạch đấu nối của hệ thống:

• Trạng thái giám sát: Đầu báo làm việc với dòng ≤60µA; LED đỏ chớp khoảng mỗi 6 giây để báo thiết bị đang được giám sát.

• Khi khói đi vào buồng quang: Ánh sáng xanh và hồng ngoại bị tán xạ; bộ thu quang ghi nhận tín hiệu và thuật toán đánh giá dữ liệu theo thời gian thực để xác định trạng thái cháy.

• Khi đạt ngưỡng báo: Đầu báo chuyển sang báo động, dòng báo ≤25mA, LED đỏ sáng liên tục và tủ trung tâm nhận trạng thái báo cháy theo zone.

• Khi có trạng thái lỗi: LED đỏ chớp khoảng mỗi 2 giây. Nếu dùng đèn chỉ thị từ xa, cần kiểm tra cả dây kết nối và thiết bị chỉ thị theo sơ đồ.

Sau khi thử hoặc xử lý sự cố, reset tủ trung tâm để đưa hệ thống trở lại trạng thái giám sát. Không tự thay đổi ngưỡng hoặc đấu tắt để xử lý báo giả.

6. Hướng dẫn lắp đặt và sử dụng đầu báo khói Dahua DHI-HY-C134

6.1. Vị trí lắp đặt phù hợp

• Ưu tiên vị trí trên trần: Xác định vị trí, cao độ và số lượng đầu báo theo bản vẽ thiết kế và quy định áp dụng cho khu vực bảo vệ.

• Giữ đường khói thông thoáng: Tránh dầm, vật cản, trần trang trí hoặc thiết bị khác che đường khói đi vào đầu báo.

• Phù hợp khu vực khô, sạch: Văn phòng, phòng ngủ, hành lang, thư viện, kho sạch và phòng kỹ thuật là các vị trí điển hình khi môi trường đáp ứng yêu cầu.

6.2. Những vị trí và điều kiện cần tránh

• Khu vực ẩm hoặc nhiều hơi nước: Không ưu tiên bếp, phòng lò hơi và các vị trí ẩm vì hơi nước có thể ảnh hưởng đến khả năng phát hiện.

• Khu vực nhiều bụi hoặc côn trùng: Bụi bẩn tích tụ và côn trùng có thể làm nhiễm bẩn buồng quang, gây báo không mong muốn hoặc lỗi.

• Luồng khí mạnh: Tránh lắp sát điều hòa, quạt, cửa gió hoặc các miệng thông gió tương tự.

• Vị trí bị che chắn: Không lắp nơi có vật cản làm hạn chế đường khói tiếp cận đầu báo.

• Thi công chưa hoàn thiện: Bảo vệ đầu báo khỏi bụi sơn, bột trét và vật liệu xây dựng; chỉ đưa vào vận hành sau khi khu vực đã sạch.

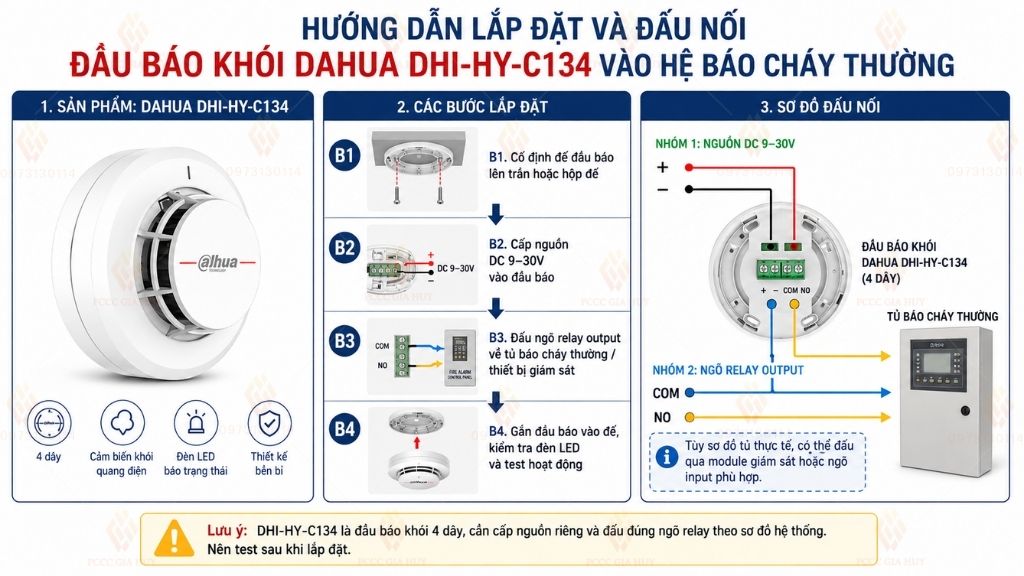

6.3. Đấu nối vào hệ thống báo cháy thường

• Cắt nguồn trước khi thi công: Chỉ đấu dây khi nguồn của hệ thống đã được ngắt và kiểm tra an toàn.

• Cố định đế đúng cách: Dùng hai vít M4 để bắt đế lên hộp âm hoặc vị trí thiết kế, sau đó kết nối terminal và cố định dây chắc chắn.

• Đấu đúng sơ đồ 4 dây: Dùng dây tín hiệu phù hợp; hướng dẫn của model khuyến nghị cáp xoắn RVS tiết diện 1,0 mm² hoặc 1,5 mm². Đấu LED chỉ thị từ xa và điện trở cuối tuyến đúng sơ đồ, không áp dụng sơ đồ của model 2 dây.

6.4. Kiểm tra định kỳ và vệ sinh đúng cách

• Thử sau lắp đặt: Dùng khói thử phù hợp; khi đạt ngưỡng, LED đầu báo phải sáng liên tục và tủ trung tâm đồng thời nhận báo cháy.

• Reset sau khi thử: Sau khi hoàn tất kiểm tra, reset tủ trung tâm và xác nhận hệ thống trở về trạng thái bình thường.

• Kiểm tra bảo trì định kỳ: Hãng khuyến nghị mô phỏng báo động khoảng 6 tháng/lần; trước khi thử hoặc bảo trì cần thông báo cho đơn vị phụ trách vì hệ thống sẽ tạm thời bị đưa ra khỏi trạng thái phục vụ.

7. Lợi ích khi sử dụng đầu báo khói Dahua DHI-HY-C134 và nơi mua hàng uy tín

Khi được chọn đúng tủ, đúng sơ đồ 4 dây và đúng vị trí lắp đặt, DHI-HY-C134 mang lại các lợi ích rõ ràng cho hệ báo cháy thường:

• Phát hiện khói ổn định: Buồng quang kép kết hợp thuật toán bù nhiễm bẩn hỗ trợ duy trì khả năng phát hiện khi buồng cảm biến bám bụi theo thời gian.

• Dễ theo dõi trạng thái: LED có nhịp hiển thị riêng cho giám sát, báo cháy và lỗi; đồng thời có thể sử dụng đèn chỉ thị từ xa khi vị trí lắp khó quan sát.

• Phù hợp nguồn 24VDC phổ biến: Dải DC16–28V bao gồm nguồn danh định 24VDC, thuận tiện cho nhiều tủ báo cháy thường khi thông số zone đáp ứng.

• Thông số model rõ ràng: Cấu hình 4 dây, dòng báo ≤25mA, kích thước Ø100 × 46,3 mm và tiêu chuẩn EN 54-7 giúp kỹ thuật dễ đối chiếu khi thiết kế hoặc thay thế.

DHI-HY-C134 phù hợp cho khách hàng cần đầu báo khói hệ thường 4 dây, có khả năng hỗ trợ đèn chỉ thị từ xa và có tem kiểm định theo hàng Gia Huy cung cấp.

MUA ĐÚNG MODEL – ĐẤU ĐÚNG 4 DÂY – KIỂM TRA ĐÚNG TỦ.

- DHI-HY-C134 không nên thay ngang cho đầu báo 2 dây chỉ vì cùng sử dụng nguồn 24VDC. Cần đối chiếu dải DC16–28V, kiểu 4 dây, chân đế, điện trở cuối tuyến và sơ đồ remote indicator.

- Gia Huy hỗ trợ đối chiếu tủ trung tâm, zone, nguồn tuyến, sơ đồ đấu nối và phương án thay thế để hạn chế mua nhầm model hoặc đấu sai dây.

- Gia Huy cung cấp đúng model DHI-HY-C134, bảo hành 12 tháng, có tem kiểm định, còn hàng và xuất hóa đơn VAT đầy đủ.
