Đầu báo khói quang điện 2 dây Horing AH-0311-2 có kiểm định

Đầu báo khói 2 dây 24V AH-0311-2 là thiết bị phát hiện cháy sớm sử dụng nguyên lý cảm biến khói quang điện, được thiết kế để kết nối với các hệ thống báo cháy trung tâm. Với thiết kế đơn giản, hoạt động ổn định được thiết kế chuyên biệt để tích hợp vào các hệ thống báo cháy và an ninh có yêu cầu khắt khe về độ tin cậy, khả năng phản hồi nhanh, và dễ dàng bảo trì.

Đầu báo khói quang Horing 24VDC AH-0311-2 được thiết kế đặc biệt để tránh bụi bặm xâm nhập, gia tăng độ tin cậy cho nhiệm vụ báo cháy. Dùng kỹ thuật tân tiến, không bị nhiễu tín hiệu, tránh được báo giả.

Model AH-0311-2 đáp ứng linh hoạt cho mọi công trình từ dân dụng đến công nghiệp – từ nhà ở, văn phòng đến ngân hàng, kho hóa chất, tàu biển.

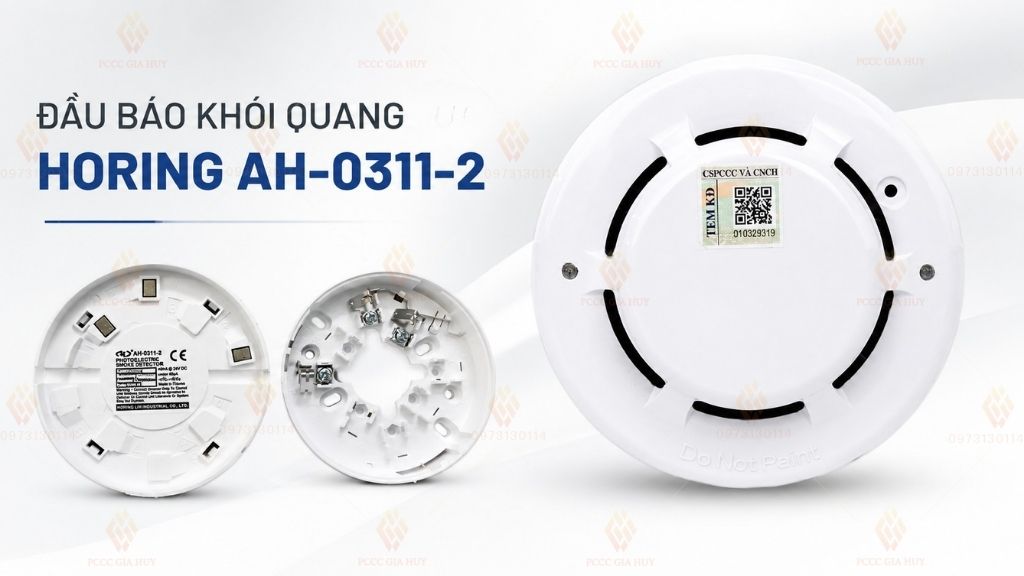

1. Công dụng và phạm vi sử dụng của đầu báo khói Horing AH-0311-2

- Phát hiện khói sớm: Buồng quang điện nhận biết sự hiện diện của hạt khói và chuyển đầu báo sang trạng thái alarm để tủ trung tâm xác định zone đang có sự cố.

- Dùng cho hệ báo cháy thường: AH-0311-2 là đầu báo 2 dây; tủ nhận biết theo vùng/zone chứ không xác định địa chỉ riêng của từng đầu báo.

- Phù hợp nhiều khu vực trong nhà: Văn phòng, hành lang, phòng làm việc, cửa hàng, kho sạch và những khu vực cần phát hiện khói sớm.

- Không nên dùng sai môi trường: Hơi nước, khói nấu ăn, bụi dày, dầu mỡ, aerosol hoặc luồng gió mạnh có thể ảnh hưởng đến khả năng phát hiện; cần chọn đúng vị trí và đúng loại đầu báo.

2. Thông số kỹ thuật đầu báo khói Horing AH-0311-2

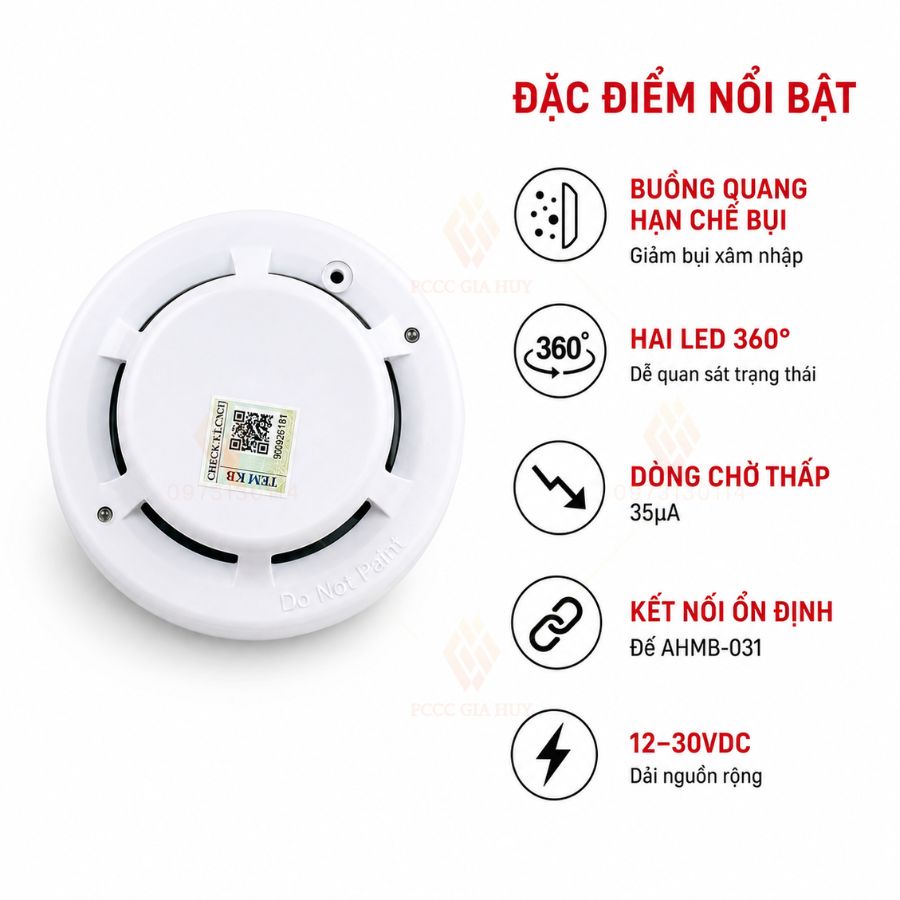

3. Đặc điểm nổi bật của đầu báo khói quang điện Horing AH-0311-2

Các điểm đáng chú ý của AH-0311-2 chủ yếu nằm ở độ ổn định, khả năng quan sát trạng thái và sự thuận tiện khi bảo trì:

-         -  Chống bụi & côn trùng: Buồng cảm ứng được bảo vệ bằng lưới lọc 0.5mm, giúp ngăn chặn bụi bẩn và côn trùng, giảm báo giả và tăng độ bền thiết bị.

-        -  2 LED quan sát 360°: Giúp người vận hành dễ quan sát trạng thái đầu báo từ nhiều hướng. sáng khi báo cháy, nhấp nháy khi lỗi.

-        -   Chống nhiễu hiệu quả: Công nghệ lọc tín hiệu tiên tiến giúp phân biệt khói thật với hơi nước, ánh sáng mạnh hay hóa chất, hạn chế cảnh báo giả.

-  Ngõ ra rơ-le giám sát: Hỗ trợ theo dõi sự cố như mất nguồn, đứt dây, giúp nâng cao khả năng vận hành hệ thống.

-  Tiêu thụ dòng thấp: Chỉ 35 µA ở chế độ chờ, cho phép kết nối nhiều đầu báo trên một tủ trung tâm, tiết kiệm chi phí lắp đặt.

-   Tiếp điểm kép tại đế: Tăng độ ổn định kết nối giữa đầu báo và đế.

-  Đế có lò xo chống ngắn mạch: Giúp an toàn khi tháo lắp, tránh chập điện trong quá trình bảo trì.

-   Tùy chọn còi báo tại chỗ: Có thể tích hợp còi để cảnh báo trực tiếp tại khu vực xảy ra sự cố.

-    Phân biệt đúng phiên bản: AH-0311-2 là bản 2 dây; AH-0311-3 có ngõ đèn báo phụ và AH-0311-4 là bản 4 dây có relay output theo catalogue.

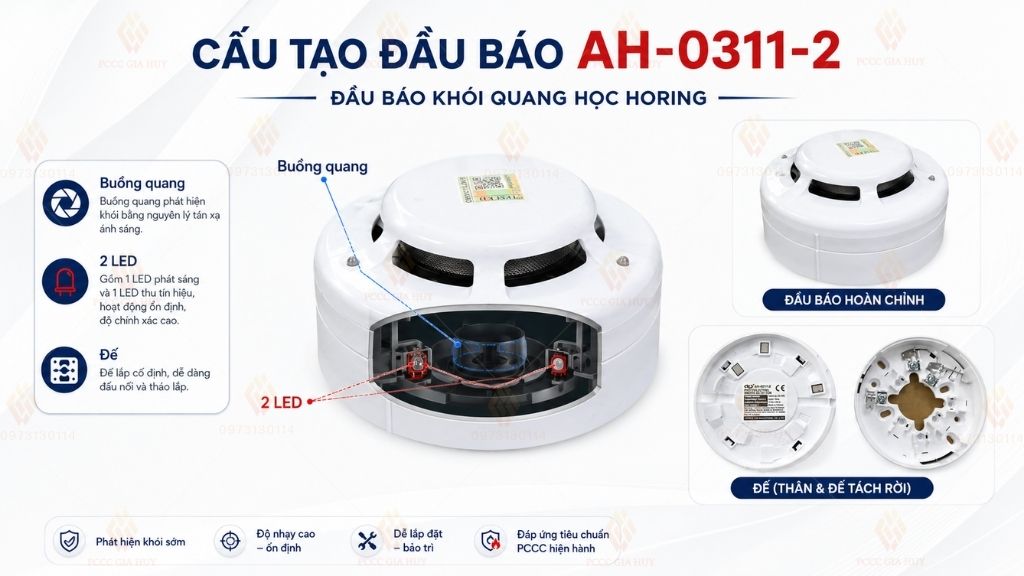

4. Cấu tạo của đầu báo khói quang Horing AH-0311-2

Đầu báo khói Horing AH-0311-2 có thể hiểu theo bốn khối chức năng chính:

• Buồng cảm biến quang học: Đây là trung tâm phát hiện khói, được thiết kế theo nguyên lý khuyếch tán ánh sáng. Buồng này được bao bọc bởi lưới lọc 0.5mm giúp chống bụi và ngăn côn trùng, từ đó hạn chế báo giả và duy trì độ nhạy ổn định theo thời gian.
• Cảm biến quang điện(Photodiode) và nguồn sáng hồng ngoại (Infrared LED): Tích hợp bên trong buồng cảm ứng để nhận diện hạt khói bằng cách phát hiện sự tán xạ ánh sáng trong không khí.
• Bo mạch xử lý và đèn LED hiển thị: Bo mạch chính chịu trách nhiệm xử lý tín hiệu và gửi cảnh báo khi có khói, đồng thời cung cấp tín hiệu hiển thị thông qua đèn LED 360° (sáng liên tục khi báo cháy, nhấp nháy định kỳ ở chế độ giám sát, hoặc nhấp nháy nhanh khi mất kết nối).

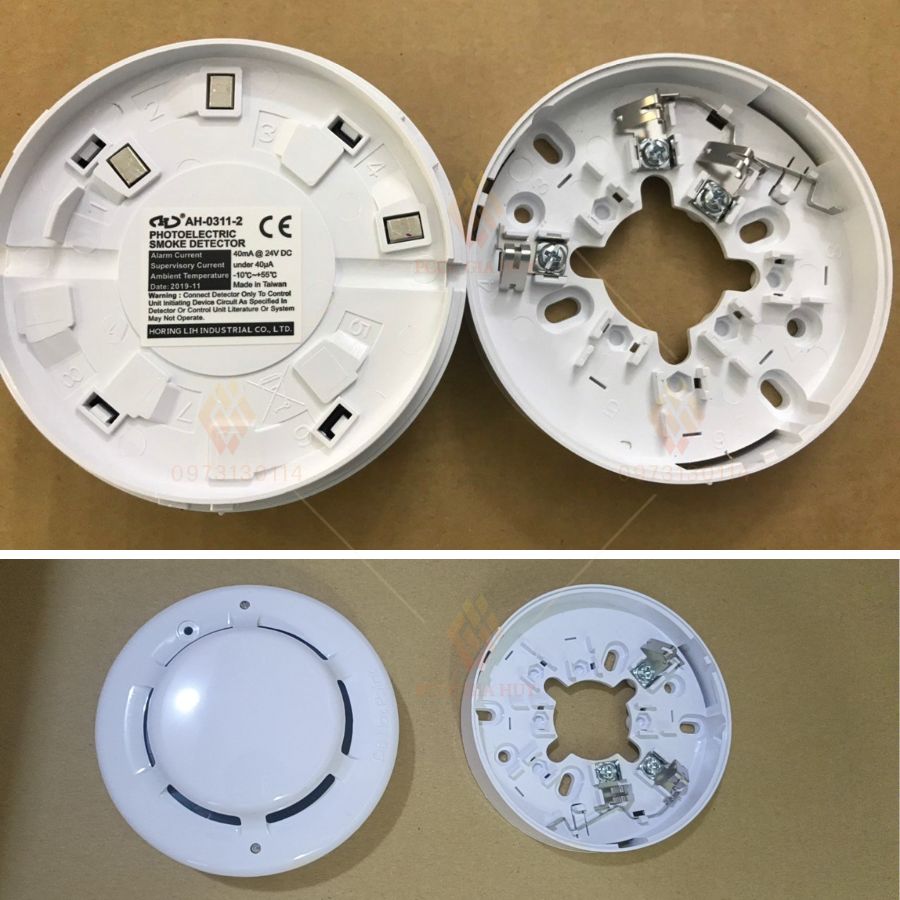

• Phần đế: Dòng AH-031 sử dụng tiếp điểm kép và lò xo chống ngắn mạch, hỗ trợ kết nối ổn định và thuận tiện cho công tác tháo lắp, bảo trì thiết bị– đây là điểm nổi bật trong thiết kế mà nhiều dòng đầu báo khác không có.

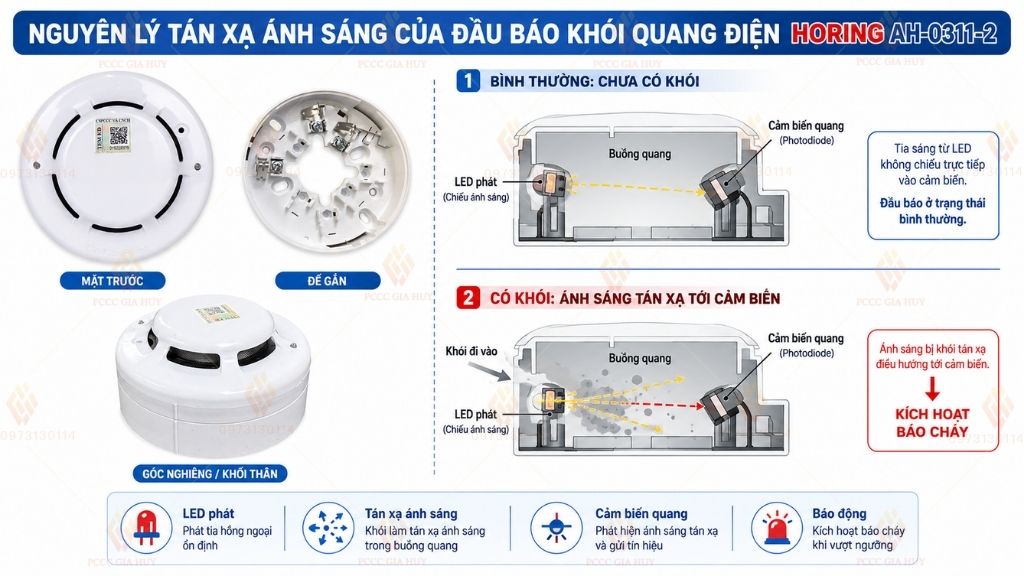

5. Nguyên lý hoạt động của đầu báo khói quang điện Horing AH-0311-2

Horing AH-0311-2 hoạt động dựa trên nguyên lý quang điện khuếch tán:

-         -  Khi môi trường bình thường (không có khói) : ánh sáng phát ra từ diode hồng ngoại đi theo một hướng xác định và không tác động đến cảm biến quang điện.

-        -  Khi khói đi vào buồng cảm biến: các hạt khói sẽ tán xạ ánh sáng, khiến một phần ánh sáng bị lệch hướng và chiếu tới cảm biến quang điện. Cảm biến lập tức ghi nhận sự thay đổi này và gửi tín hiệu về bo mạch xử lý.Các hạt khói làm thay đổi tín hiệu quang trong buồng; mạch điện tử nhận biết sự thay đổi và chuyển đầu báo sang trạng thái alarm khi đạt ngưỡng.

-         -  Khi báo cháy: Khi tín hiệu vượt ngưỡng đã cài đặt (thường khoảng 10–20% nồng độ khói), thiết bị sẽ kích hoạt chế độ báo cháy và truyền tín hiệu đến tủ trung tâm báo cháy để kích hoạt chuông, còi hoặc hệ thống chữa cháy liên động.

-        -  Sau khi xử lý: Cần xác minh nguyên nhân, làm sạch môi trường khói và reset hệ thống theo hướng dẫn của tủ trung tâm

Tổng thời gian từ khi có khói đến khi thiết bị phát cảnh báo thường không vượt quá 30 giây.Đây là nguyên lý rất hiệu quả trong việc phát hiện đám cháy ở giai đoạn đầu, khi khói xuất hiện trước cả khi nhiệt độ tăng cao. Điều này giúp hệ thống báo cháy có thể cảnh báo sớm, tăng thời gian ứng phó và giảm thiểu nguy hiểm.

6. Hướng dẫn lắp đặt và sử dụng đầu báo khói Horing AH-0311-2

6.1. Vị trí lắp đặt tiêu chuẩn (trần nhà, hành lang…)

· Chiều cao trần ≤ 4m: diện tích bảo vệ tối đa 150m²

· Chiều cao trần 4–20m: diện tích bảo vệ tối đa 75m²

· Nên lắp ở trung tâm trần phòng, tránh xa tường, dầm, cột che khuất.

6.2. Những vị trí cần tránh

· Gần ống thông gió, quạt gió, cửa hút điều hòa hoặc nơi có luồng khí mạnh.

· Khu vực nhiệt độ cao hoặc thấp bất thường (<4°C hoặc >38°C)

· Trực tiếp dưới đèn chiếu sáng công suất lớn (gây nhiễu cảm biến)

· Nơi thường xuyên có bụi bẩn dày đặc ,có hơi nước, khói nấu ăn, dầu mỡ hoặc ánh sáng mạnh.

· Vị trí thi công còn nhiều bụi sơn, bột trét hoặc vật liệu; nên che bảo vệ tạm thời và tháo nắp che trước khi đưa hệ thống vào vận hành.

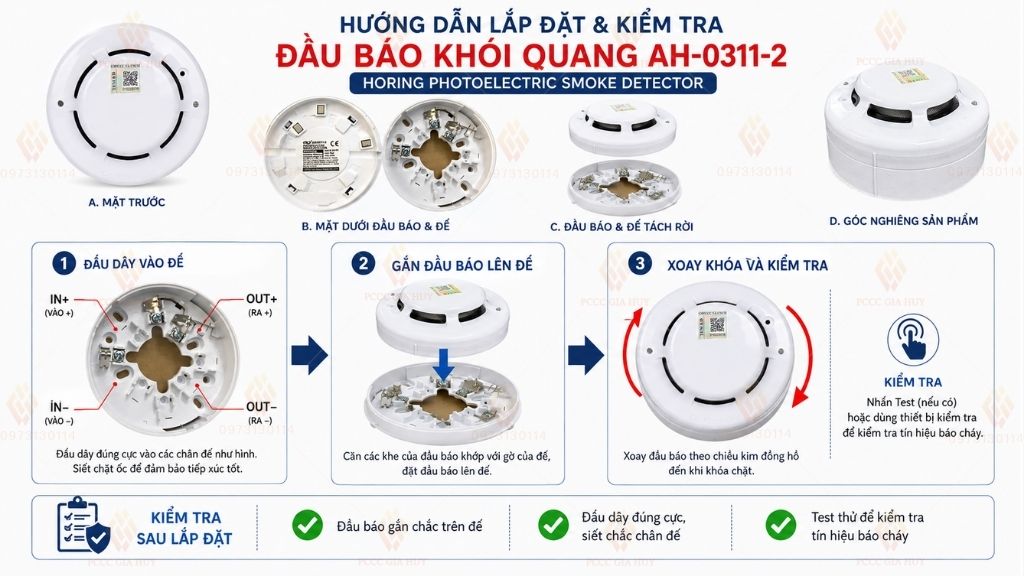

6.3. Đấu nối vào hệ thống báo cháy 2 dây

· Horing AH-0311-2 là đầu báo khói 2 dây, kết nối trực tiếp với tủ trung tâm báo cháy (tương thích KS-858E/808/816…).

· Trước khi đấu nối, cần đối chiếu dải 12–30VDC, dòng báo động 40mA @24VDC với 470Ω, sơ đồ cực tính, điện trở cuối tuyến và đế lắp của hệ thống.

· Không mặc định mọi tủ 24V đều dùng được; khi thay thế đầu báo khác hãng hoặc khác đời, nên kiểm tra bằng tài liệu tủ và thử vận hành thực tế.

6.4. Kiểm tra định kỳ và vệ sinh đúng cách

· Thử đầu báo bằng dụng cụ tạo khói phù hợp theo kế hoạch kiểm tra, bảo trì của hệ thống.

· Vệ sinh bề mặt và khe hút khói theo hướng dẫn kỹ thuật; tránh dùng dung môi hoặc tự tháo sâu phần cảm biến khi không có quy trình của hãng.

· Quan sát đèn LED báo trạng thái để phát hiện lỗi hoặc mất kết nối sớm.

7. Lợi ích kinh tế khi sử dụng đầu báo khói Horing AH-0311-2

Đầu báo khói 24V Horing AH-0311-2 không chỉ đảm bảo an toàn cháy nổ mà còn mang lại nhiều giá trị kinh tế thiết thực cho chủ đầu tư, đơn vị thi công và người sử dụng:

· Tiết kiệm chi phí đầu tư hệ thống: Nhờ dòng tiêu thụ siêu thấp chỉ 35 µA, nhiều đầu báo có thể kết nối vào cùng một zone mà không cần tăng số lượng tủ trung tâm, từ đó giảm chi phí thiết bị và dây dẫn.

· Giảm chi phí bảo trì dài hạn: Thiết kế chống bụi và côn trùng, đế có lò xo chống ngắn mạch, đèn LED hiển thị trạng thái giúp dễ dàng kiểm tra và bảo trì mà không cần thiết bị chuyên dụng, tiết kiệm nhân công kỹ thuật.

· Hạn chế thiệt hại do cháy nổ: Khả năng phát hiện khói nhanh và chính xác giúp cảnh báo kịp thời, giảm thiểu nguy cơ mất mát tài sản, thiệt hại sản xuất và gián đoạn hoạt động kinh doanh.

· Tương thích linh hoạt với nhiều tủ báo cháy phổ biến: Giúp tái sử dụng hoặc mở rộng hệ thống báo cháy mà không cần thay mới toàn bộ, tối ưu chi phí nâng cấp.

Với mức giá hợp lý và tuổi thọ cao, Horing AH-0311-2 là giải pháp hiệu quả – tiết kiệm – đáng đầu tư cho các công trình dân dụng, thương mại và công nghiệp.

MUA ĐÚNG MÃ – LẮP ĐÚNG NGUỒN – ĐẤU ĐÚNG DÂY.

Chúng tôi tin rằng việc trang bị đầu báo khói không phải là nghĩa vụ, mà là sự lựa chọn để mua lấy sự an tâm trọn vẹn cho bản thân và những người xung quanh.

Chúng tôi không chỉ cung cấp thiết bị, chúng tôi mang đến giải pháp an tâm dài lâu. hãy kết nối với đội ngũ kỹ thuật của chúng tôi ngay hôm nay để được tư vấn miễn phí.

Gia Huy cung cấp đúng model AH-0311-2, hỗ trợ kỹ thuật, bảo hành 12 tháng, tem kiểm định theo hàng thực tế và xuất hóa đơn VAT đầy đủ.
