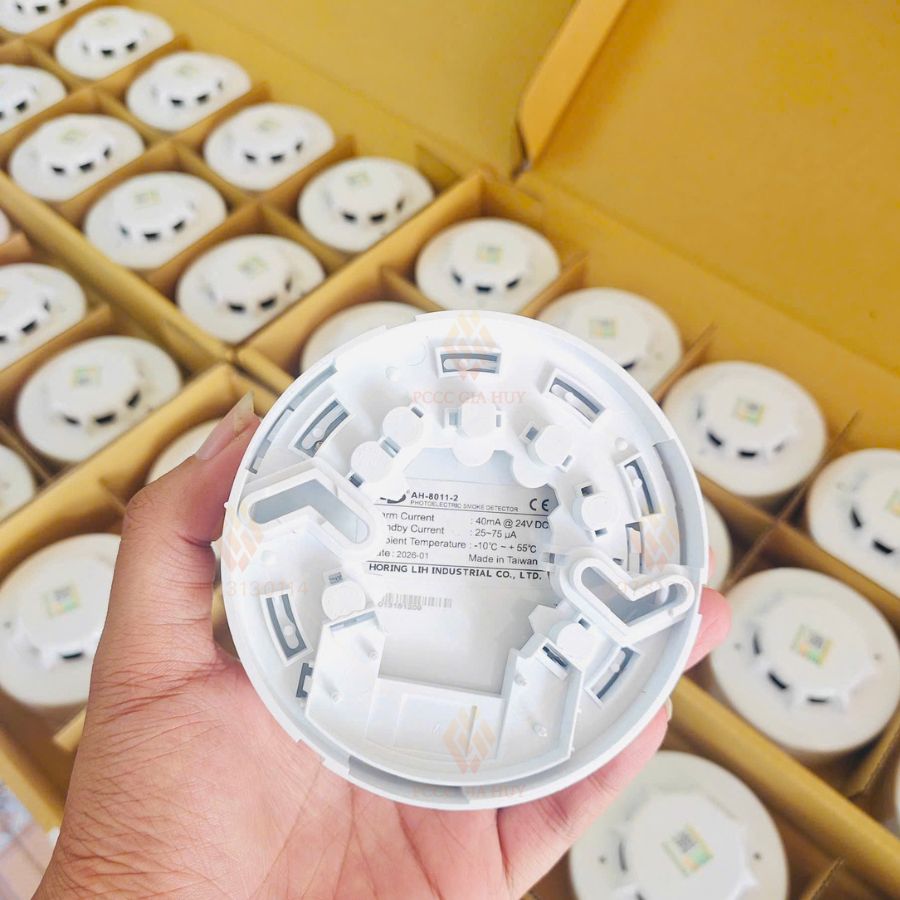

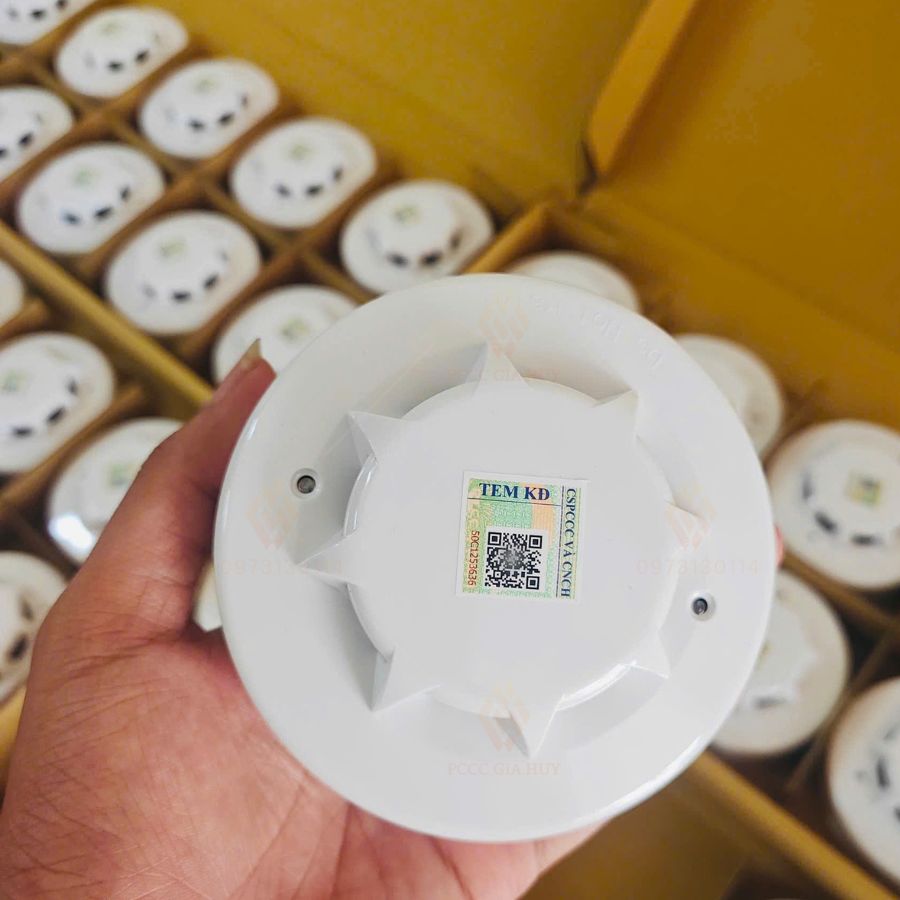

Đầu báo khói quang điện 2 dây Horing AH-8011-2 có kiểm định

Đầu báo khói 2 dây 24V Horing AH-8011-2 là đầu báo khói quang điện dùng cho hệ báo cháy thường, kết nối về tủ trung tâm theo zone. Model hoạt động trong dải 12–30VDC và có dòng báo 40mA ở 24VDC với điện trở 470Ω.

Đầu báo khói quang Horing AH-8011-2 thuộc dòng 8011, có 2 LED quan sát 360°, vỏ nhựa chống cháy, chân đế dùng vít chống lỏng và đã qua thử nghiệm EMC nhằm hạn chế báo giả do nhiễu từ nguồn bên ngoài.

Model AH-8011-2 phù hợp cho nhà ở, văn phòng, hành lang, cửa hàng, kho sạch và nhiều khu vực trong nhà cần phát hiện khói sớm. Khi thay thế hoặc mở rộng hệ thống cần kiểm tra đúng kiểu 2 dây, điện áp tuyến và đế lắp.

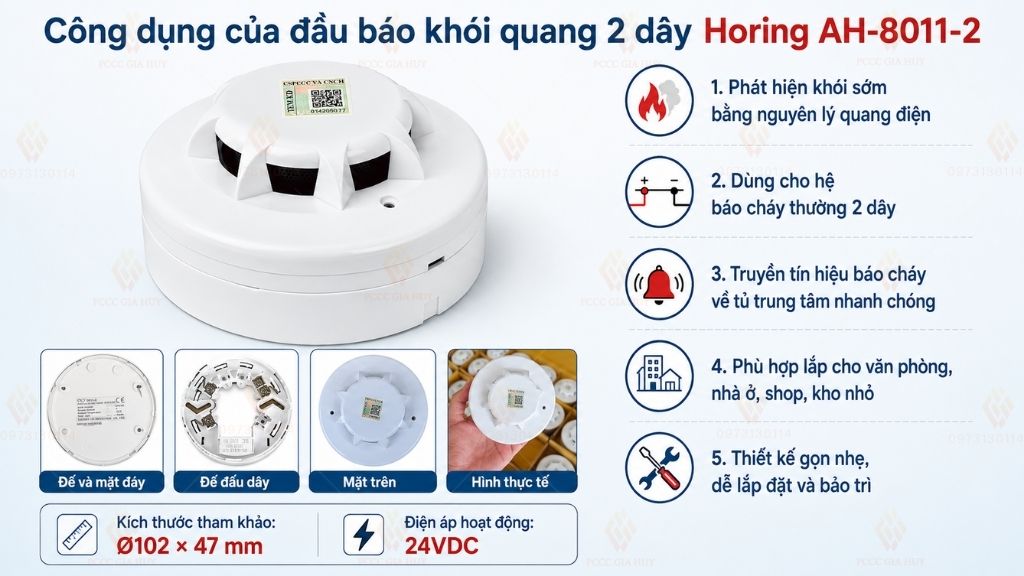

1. Công dụng và phạm vi sử dụng của đầu báo khói Horing AH-8011-2

- Phát hiện khói sớm: Đầu báo sử dụng nguyên lý quang điện để nhận biết hạt khói và chuyển trạng thái báo cháy về tủ trung tâm khi đạt ngưỡng phát hiện.

- Dùng cho hệ báo cháy thường: AH-8011-2 là đầu báo 2 dây; tủ trung tâm nhận biết sự cố theo zone, không định địa chỉ riêng từng đầu báo.

- Phù hợp nhiều khu vực trong nhà: Văn phòng, hành lang, phòng làm việc, cửa hàng, kho sạch và các khu vực cần phát hiện khói sớm.

- Không nên dùng sai môi trường: Hơi nước, khói nấu ăn, bụi dày, dầu mỡ hoặc luồng gió mạnh có thể làm giảm độ ổn định; cần chọn đúng vị trí và đúng loại đầu báo.

2. Thông số kỹ thuật đầu báo khói Horing AH-8011-2

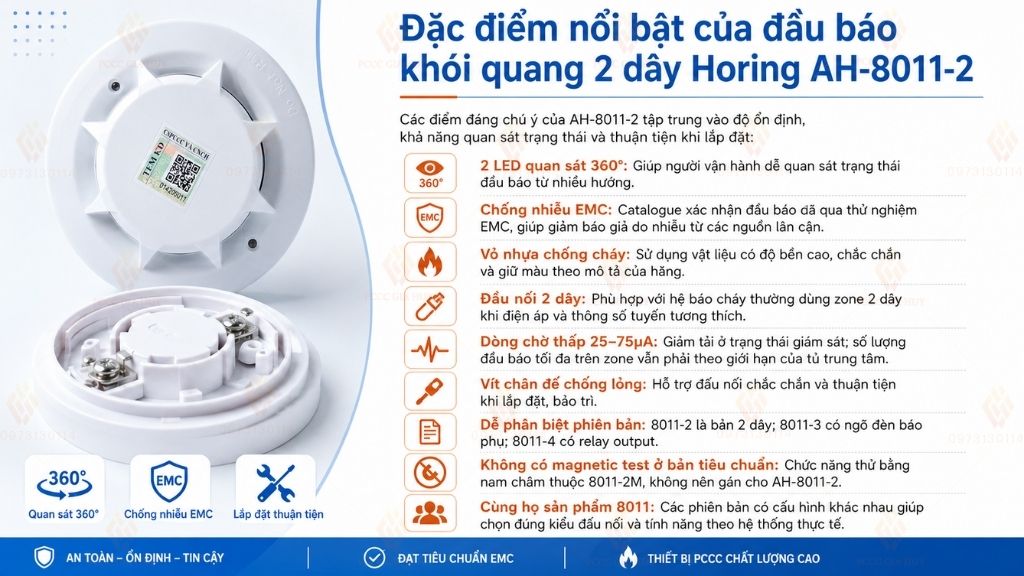

3. Đặc điểm nổi bật của đầu báo khói quang điện Horing AH-8011-2

Các điểm đáng chú ý của AH-8011-2 tập trung vào độ ổn định, khả năng quan sát trạng thái và thuận tiện khi lắp đặt:

-          2 LED quan sát 360°: Giúp người vận hành dễ quan sát trạng thái đầu báo từ nhiều hướng.

-          Chống nhiễu EMC: Catalogue xác nhận đầu báo đã qua thử nghiệm EMC, giúp giảm báo giả do nhiễu từ các nguồn lân cận.

-          Vỏ nhựa chống cháy: Sử dụng vật liệu có độ bền cao, chắc chắn và giữ màu theo mô tả của hãng.

-          Đấu nối 2 dây: Phù hợp với hệ báo cháy thường dùng zone 2 dây khi điện áp và thông số tuyến tương thích.

-          Dòng chờ thấp 25–75µA: Giảm tải ở trạng thái giám sát; số lượng đầu báo tối đa trên zone vẫn phải theo giới hạn của tủ trung tâm.

-          Vít chân đế chống lỏng: Hỗ trợ đấu nối chắc chắn và thuận tiện khi lắp đặt, bảo trì.

-          Dễ phân biệt phiên bản: 8011-2 là bản 2 dây; 8011-3 có ngõ đèn báo phụ; 8011-4 có relay output.

-          Không có magnetic test ở bản tiêu chuẩn: Chức năng thử bằng nam châm thuộc 8011-2M, không nên gán cho AH-8011-2.

-          Cùng họ sản phẩm 8011: Các phiên bản có cấu hình khác nhau giúp chọn đúng kiểu đấu nối và tính năng theo hệ thống thực tế.

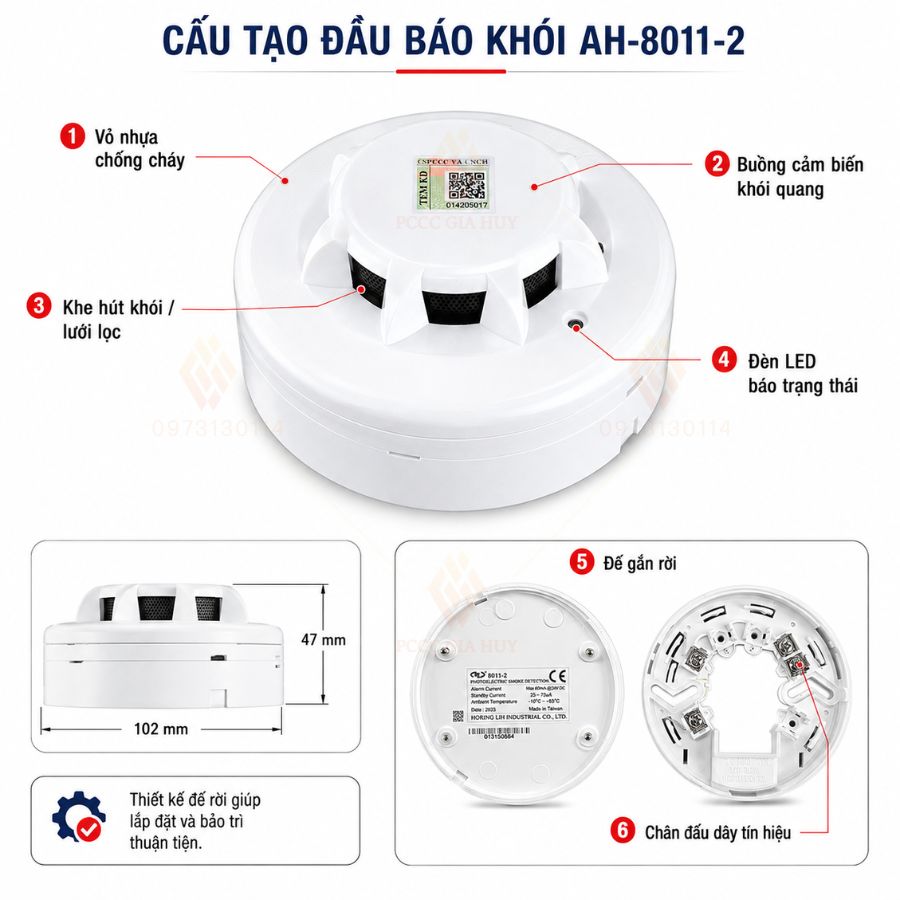

4. Cấu tạo của đầu báo khói quang Horing AH-8011-2

Đầu báo khói Horing AH-8011-2 có thể hiểu theo bốn khối chức năng chính:

• Buồng cảm biến quang học: Là khu vực tiếp nhận khói và tạo tín hiệu phát hiện theo nguyên lý quang điện.
• Cụm phát hiện quang điện: Nhận biết sự thay đổi ánh sáng do hạt khói gây ra và chuyển thành tín hiệu điện để mạch xử lý đánh giá.
• Bo mạch xử lý và 2 LED hiển thị: Mạch điện tử xử lý trạng thái phát hiện; hai LED giúp quan sát trạng thái đầu báo theo góc nhìn 360°.
• Phần đế và terminal: Đầu báo lắp với đế phù hợp; terminal sử dụng vít chống lỏng theo catalogue để hỗ trợ đấu nối chắc chắn và thuận tiện bảo trì.

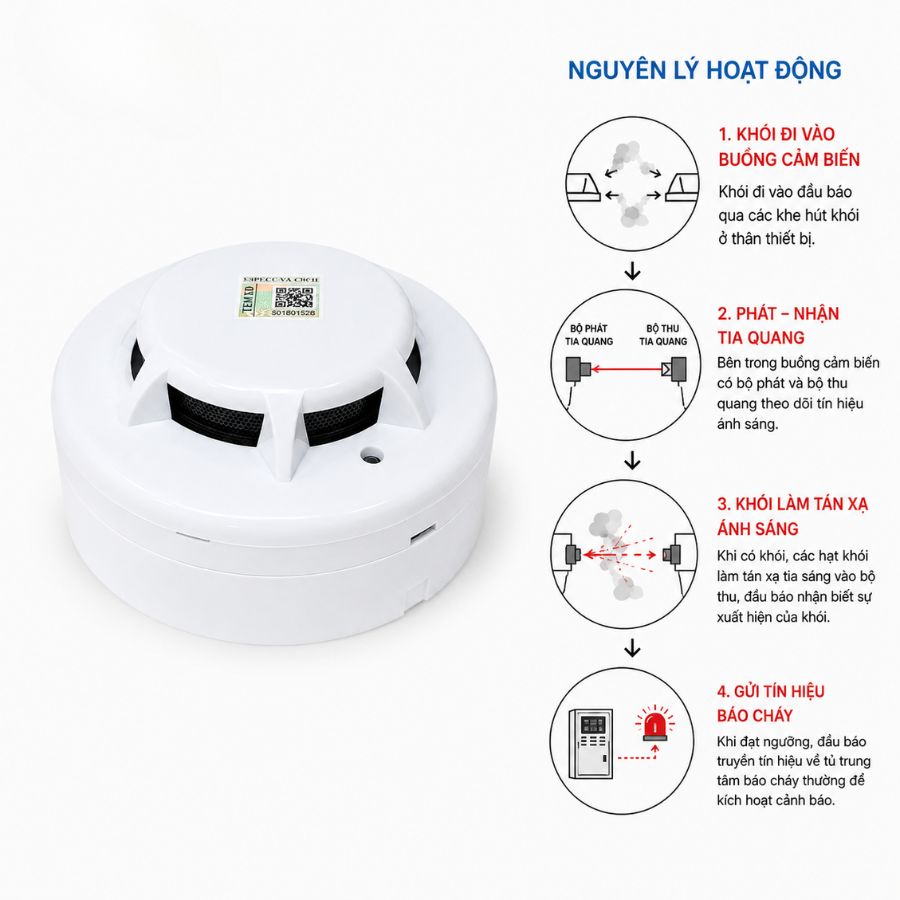

5. Nguyên lý hoạt động của đầu báo khói quang điện Horing AH-8011-2

Horing AH-8011-2 hoạt động dựa trên nguyên lý quang điện phát hiện khói:

-          Khi môi trường bình thường: Buồng quang duy trì trạng thái giám sát và mạch điện tử theo dõi tín hiệu nền.

-          Khi khói đi vào buồng cảm biến: Các hạt khói làm thay đổi tín hiệu quang; phần tử cảm biến ghi nhận sự thay đổi và đưa về mạch xử lý.

-          Khi tín hiệu đạt ngưỡng: Đầu báo chuyển sang trạng thái alarm và truyền tín hiệu về zone của tủ trung tâm báo cháy.

-          Sau khi xử lý: Cần xác minh nguyên nhân, làm sạch môi trường khói và reset hệ thống theo hướng dẫn của tủ trung tâm.

Nguyên lý quang điện phù hợp để phát hiện khói sớm ở nhiều khu vực trong nhà. Hiệu quả thực tế phụ thuộc loại khói, vị trí lắp, luồng không khí và tình trạng vệ sinh của đầu báo.

6. Hướng dẫn lắp đặt và sử dụng đầu báo khói Horing AH-8011-2

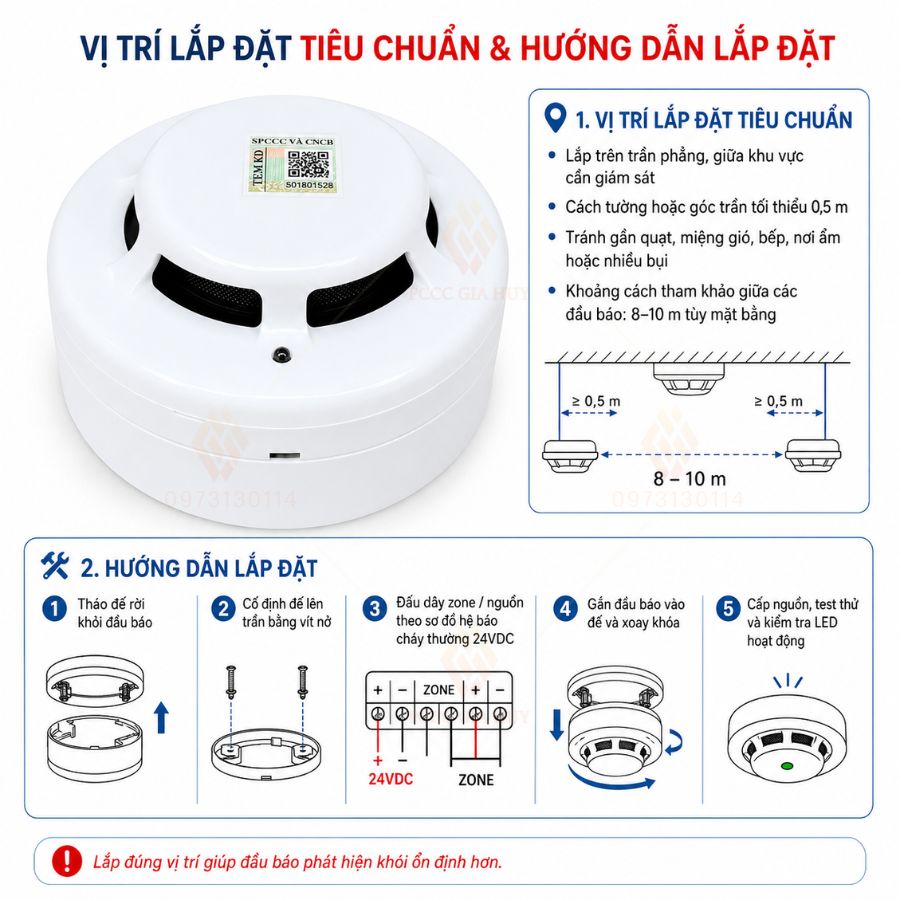

6.1. Vị trí lắp đặt tiêu chuẩn (trần nhà, hành lang…)

·Chiều cao trần ≤ 4m: diện tích bảo vệ tối đa 150m²

· Chiều cao trần 4–20m: diện tích bảo vệ tối đa 75m²

· Nên bố trí theo hồ sơ thiết kế, tránh vị trí bị dầm, vách hoặc luồng gió làm cản trở đường đi của khói.

6.2. Những vị trí cần tránh

· Gần miệng cấp/hút gió, quạt hoặc nơi có luồng khí mạnh.

· Khu vực nằm ngoài dải nhiệt độ làm việc -10°C đến +55°C.

· Nơi thường xuyên có hơi nước, khói nấu ăn, bụi dày, dầu mỡ hoặc aerosol.

· Vị trí có nguy cơ bị che kín hoặc cản trở đường khói tiếp cận đầu báo.

· Khu vực đang thi công nhiều bụi; cần che bảo vệ tạm thời và tháo nắp che trước khi đưa hệ thống vào vận hành.

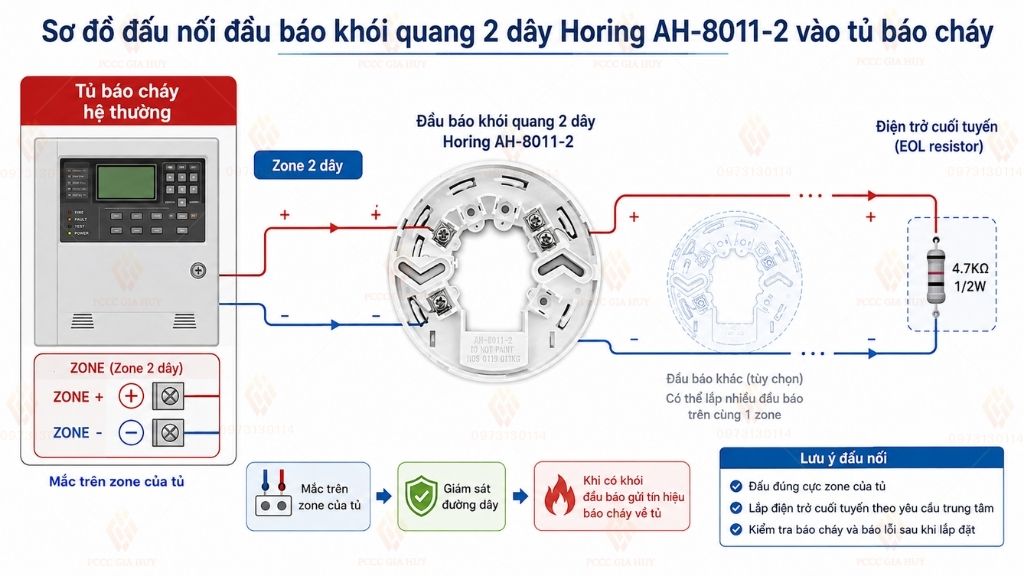

6.3. Đấu nối vào hệ thống báo cháy 2 dây

· Horing AH-8011-2 là đầu báo khói 2 dây, dùng với tủ báo cháy thường có zone 2 dây và thông số tuyến tương thích.

· Trước khi đấu nối, cần đối chiếu dải 12–30VDC, dòng báo 40mA @24VDC/470Ω, cực tính, điện trở cuối tuyến và đế lắp của hệ thống.

· Không mặc định mọi tủ 24V đều dùng được; khi thay đầu báo khác hãng hoặc khác đời phải đối chiếu tài liệu tủ và thử vận hành thực tế.

6.4. Kiểm tra định kỳ và vệ sinh đúng cách

· Thử đầu báo bằng dụng cụ tạo khói phù hợp theo kế hoạch kiểm tra, bảo trì của hệ thống.

· Vệ sinh bề mặt và khe hút khói theo hướng dẫn kỹ thuật; tránh dùng dung môi hoặc tự tháo sâu phần cảm biến khi không có quy trình của hãng.

· Quan sát 2 LED và trạng thái zone trên tủ để xác nhận đầu báo hoạt động bình thường sau khi kiểm tra.

7. Lợi ích kinh tế khi sử dụng đầu báo khói Horing AH-8011-2

Đầu báo khói 24V Horing AH-8011-2 mang lại giá trị thực tế khi chọn đúng hệ, lắp đúng tuyến và bảo trì đúng cách:

· Tiết kiệm tải dòng ở trạng thái giám sát: Dòng chờ 25–75µA giúp giảm tải trên zone; số lượng đầu báo tối đa vẫn phải theo giới hạn của tủ trung tâm.

· Giảm rủi ro báo giả do nhiễu: Catalogue xác nhận đầu báo đã qua thử nghiệm EMC, hữu ích trong môi trường có nhiều thiết bị điện tử lân cận.

· Thuận tiện lắp đặt và bảo trì: Vít terminal chống lỏng, 2 LED 360° và cấu hình 2 dây giúp việc kiểm tra, thay thế thuận tiện khi hệ thống tương thích.

· Dễ thay thế trong hệ thường: Dải 12–30VDC tạo khả năng tương thích rộng, nhưng vẫn phải xác nhận zone, đế và thông số tuyến trước khi lắp.

AH-8011-2 phù hợp cho khách cần đầu báo khói quang điện 2 dây Horing có thông số rõ ràng, tem kiểm định theo hàng thực tế và khả năng tích hợp vào hệ báo cháy thường sau khi kiểm tra tương thích.
