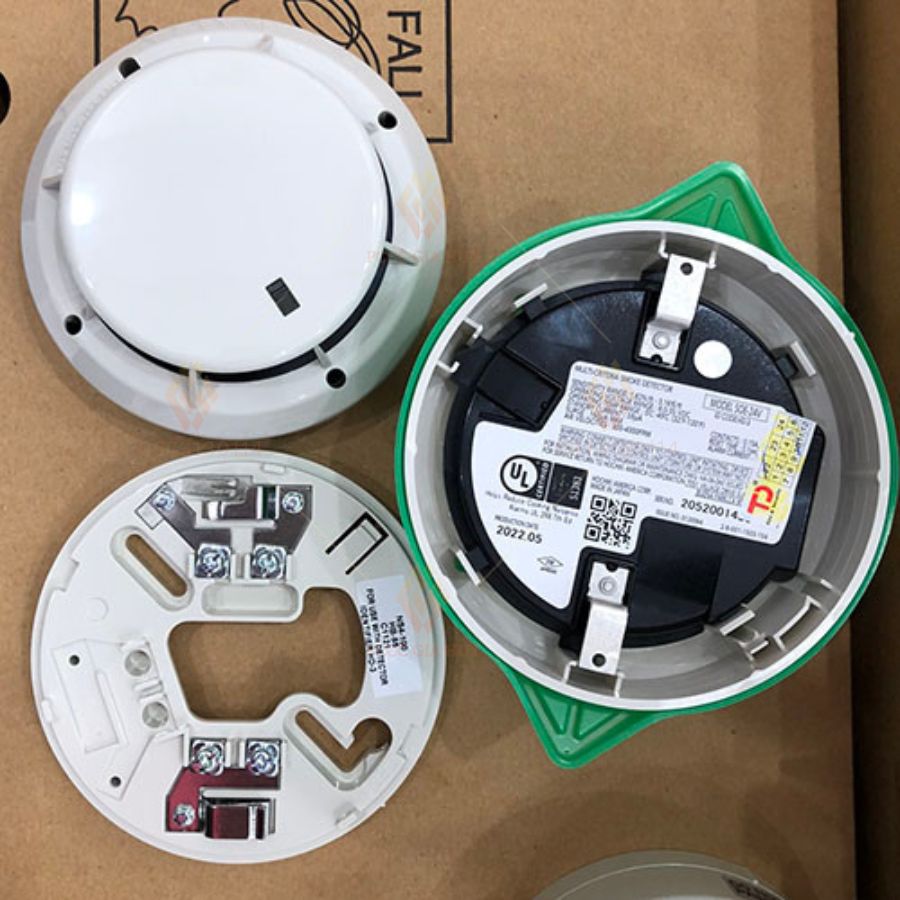

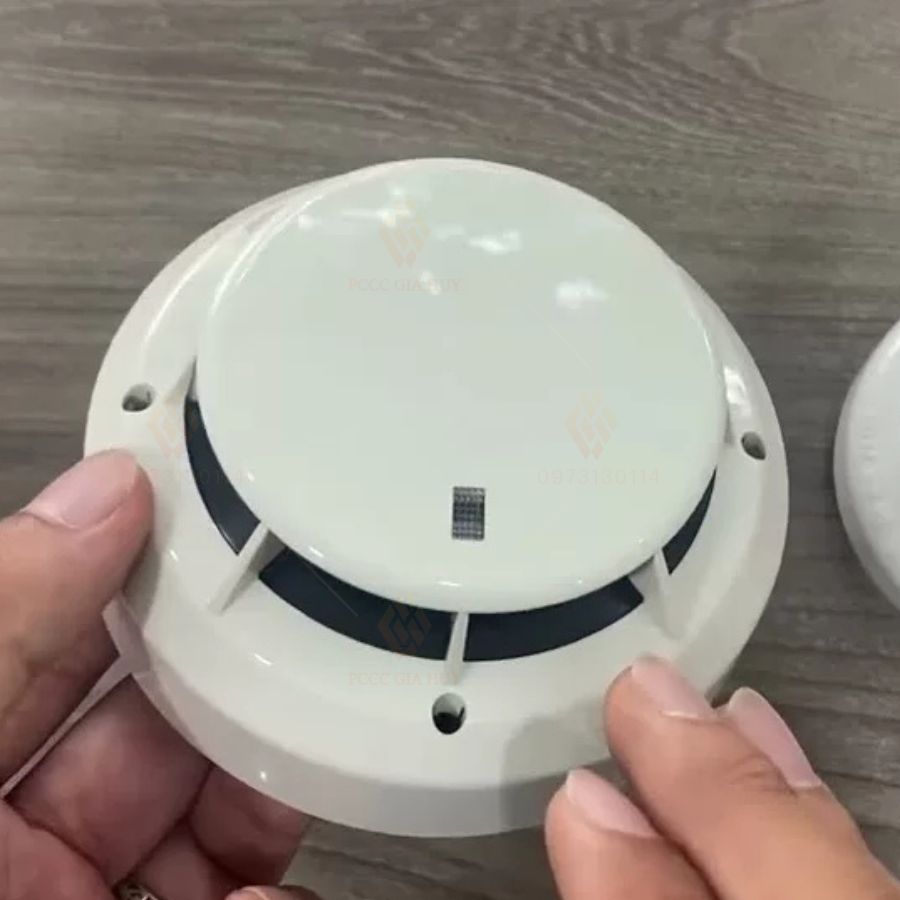

Đầu báo khói quang Hochiki SOE-24V là đầu báo quang điện cho hệ báo cháy thường, dải 8–35VDC. Thiết bị dùng IR LED, Blue LED và photodiode để nhận biết đặc tính khói và truyền trạng thái báo về zone của tủ trung tâm qua đế phù hợp.

SOE-24V có bù trôi độ nhạy tự động, chỉ thị bảo trì và LED xanh/đỏ. LED xanh nháy mỗi 3 giây khi chờ; khi báo cháy, LED đỏ giữ sáng. Dòng chờ 59µA giúp thuận tiện khi tính tải tuyến.

Gia Huy cung cấp model SOE-24V có tem kiểm định theo hàng thực tế, bảo hành 12 tháng, còn hàng và xuất VAT. Khi lắp hoặc thay thế cần kiểm tra đúng model, đế, nguồn và tải zone.

1. Công dụng và phạm vi sử dụng của đầu báo khói Hochiki SOE-24V

• Phát hiện khói sớm: Công nghệ phân loại khói đa phổ hỗ trợ nhận biết cháy âm ỉ và cháy bùng, kể cả khói từ nhiên liệu polyurethane.

• Dùng cho hệ báo cháy thường: SOE-24V là đầu báo conventional, làm việc trên tuyến zone khi tủ, nguồn và đế tương thích.

• Phạm vi sử dụng: Phù hợp văn phòng, hành lang, cửa hàng, kho sạch và các khu vực trong nhà cần phát hiện khói sớm.

• Không nhầm với SOE-24H: SOE-24V chỉ phát hiện khói; cảm biến nhiệt 135°F thuộc model SOE-24H.

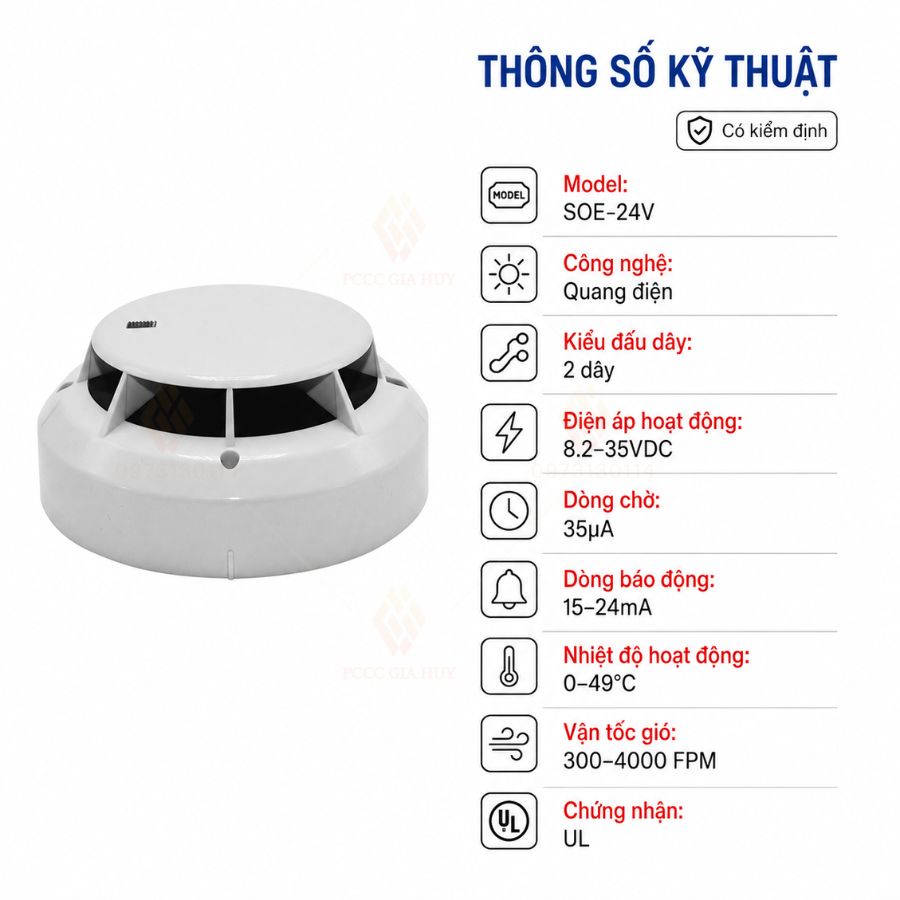

2. Thông số kỹ thuật đầu báo khói Hochiki SOE-24V

3. Đặc điểm nổi bật của đầu báo khói Hochiki SOE-24V

SOE-24V nổi bật ở khả năng phát hiện ổn định, hỗ trợ giảm báo không mong muốn và theo dõi tình trạng đầu báo.

• Cảm biến đa phổ: IR LED, Blue LED và photodiode hỗ trợ phân loại đặc tính khói.

• Độ ổn định cao: Tỷ lệ tín hiệu/nhiễu và độ ổn định độ nhạy phù hợp nhiều điều kiện môi trường.

• Bù trôi tự động: Drift compensation và chỉ thị bảo trì giúp nhận biết đầu báo cần kiểm tra.

• LED dễ quan sát: LED xanh/đỏ thể hiện rõ trạng thái chờ, báo cháy và cảnh báo độ nhạy.

• Test nam châm: Có chức năng magnetic test tích hợp để hỗ trợ kiểm tra tại hiện trường.

• Giảm báo giả: Thiết kế tối ưu giảm nuisance cooking alarms nhưng vị trí lắp vẫn phải được đánh giá đúng.

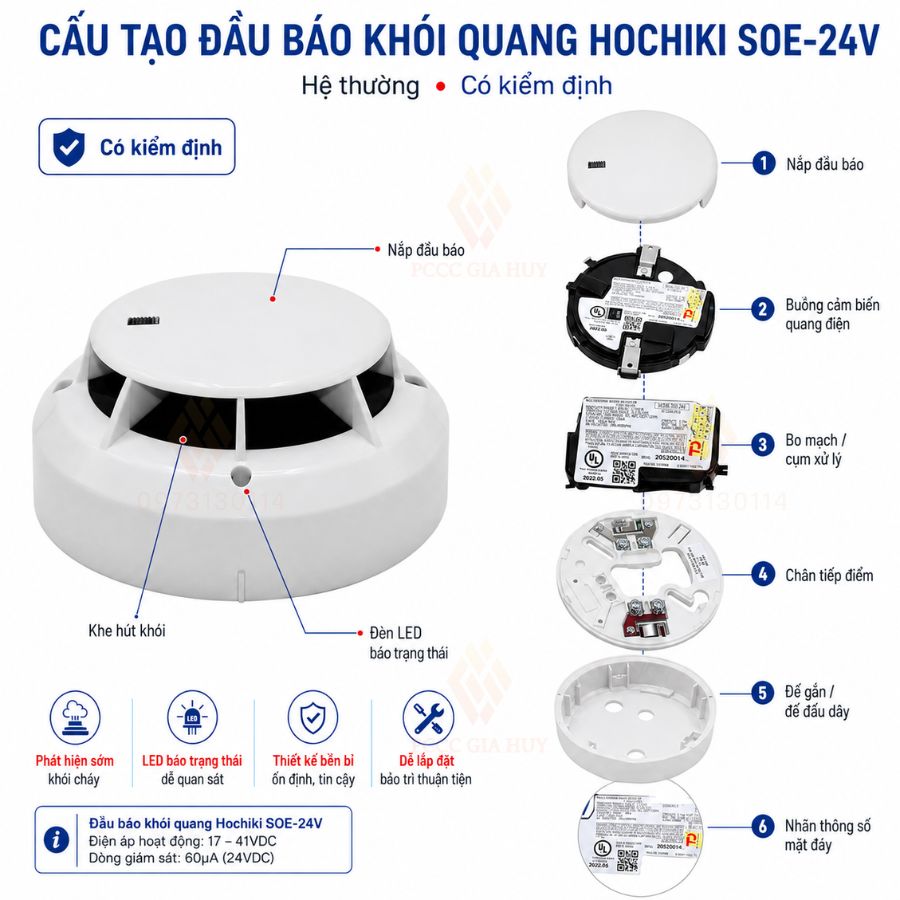

4. Cấu tạo của đầu báo khói Hochiki SOE-24V

Cấu tạo chức năng của SOE-24V tập trung vào cụm cảm biến quang, chỉ thị trạng thái và giao tiếp với đế lắp.

• Cụm cảm biến: IR LED, Blue LED và photodiode là các phần tử cảm biến khói được công bố cho model này.

• Vỏ và khe khói: Thân tròn có các khe để không khí và khói tiếp cận vùng cảm biến.

• LED xanh/đỏ: Hiển thị trạng thái chờ, báo cháy và tình trạng độ nhạy cần bảo trì.

• Giao tiếp đế NS/HSC: SOE-24V hỗ trợ nhiều mã đế; cần đối chiếu đúng mã và chức năng trước khi lắp.

5. Nguyên lý hoạt động của đầu báo khói Hochiki SOE-24V

SOE-24V giám sát môi trường bằng cảm biến quang đa phổ và thể hiện trạng thái qua LED xanh/đỏ.

• Chờ: Dòng chờ 59µA; LED xanh nháy mỗi 3 giây.

• Nhận biết khói: IR LED và Blue LED tạo tín hiệu quang, photodiode thu nhận phản xạ để phân loại đặc tính khói.

• Báo cháy: Khi vào alarm, LED đỏ giữ sáng và trạng thái báo được truyền về zone qua đế/tuyến phù hợp.

• Cảnh báo drift: Nếu độ nhạy ra ngoài cửa sổ UL, LED đỏ nháy mỗi 3 giây để báo cần kiểm tra.

Sau khi xử lý nguyên nhân, reset hệ thống theo tủ và đế đang dùng. Thông số reset của đầu báo là tối thiểu 100ms và 2,5V.

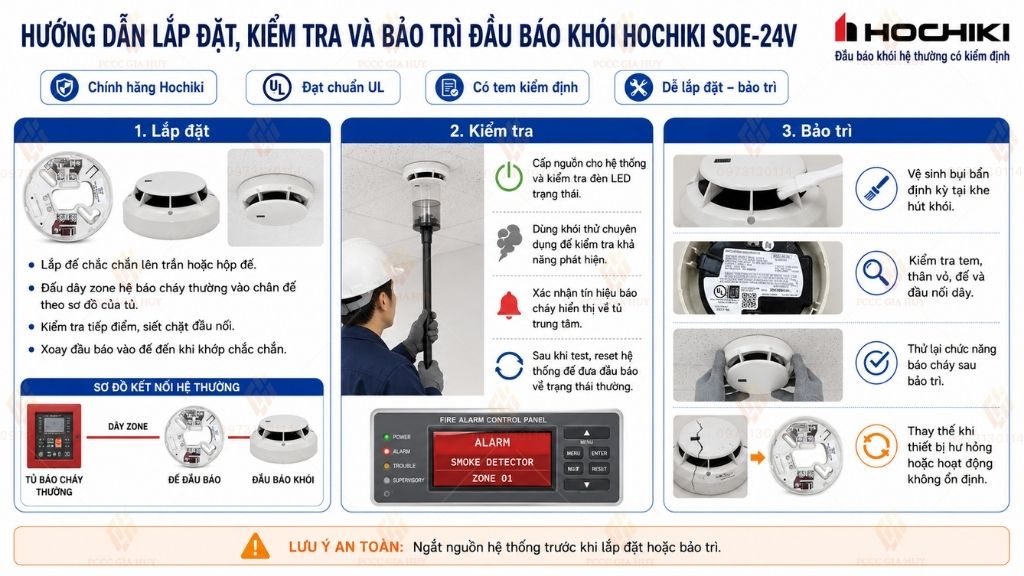

6. Hướng dẫn lắp đặt và sử dụng đầu báo khói Hochiki SOE-24V

6.1. Vị trí lắp đặt phù hợp

• Vị trí trên trần: Lắp nơi khói có thể tiếp cận sớm, không bị vật cản che và đúng hồ sơ thiết kế PCCC.

• Khoảng cách tham chiếu: Tài liệu viện dẫn NFPA 72 với khoảng cách danh định 30 ft (9,1m) cho trần phẳng trong điều kiện nêu; không dùng thay hồ sơ thiết kế công trình.

• Luồng gió: Tránh vị trí cấp/hút gió mạnh làm khói đổi hướng hoặc phân tán.

6.2. Những vị trí và điều kiện cần tránh

• Khói, hơi và aerosol thường xuyên: Khu nấu ăn hoặc nơi nhiều hơi cần đánh giá nguy cơ cảnh báo không mong muốn.

• Bụi: Bụi xây dựng hoặc bụi sản xuất có thể làm bẩn buồng cảm biến.

• Môi trường vận hành: Không dùng ngoài dải nhiệt độ và độ ẩm được công bố.

• Chỉ thị drift: LED đỏ nháy mỗi 3 giây khi không báo cháy là dấu hiệu cần kiểm tra độ nhạy.

• Thi công: Bảo vệ đầu báo khỏi bụi sơn, bột trét; tháo bảo vệ trước khi nghiệm thu.

6.3. Đấu nối vào hệ thống báo cháy thường

• Nguồn tuyến: Dải 8–35VDC bao gồm cả 12VDC và 24VDC nếu tủ/đế tương thích.

• Tải zone: Dòng chờ 59µA; dòng báo động cho phép 5–150mA. Tính số lượng theo khả năng của tủ.

• Đế lắp: Đối chiếu đúng mã NS/HSC, sơ đồ chân và chức năng; không đấu theo phỏng đoán.

6.4. Kiểm tra định kỳ và vệ sinh đúng cách

• Thử khói: Có thể dùng Smoke Sabre hoặc Testifire với TS3 theo quy trình kỹ thuật.

• Test nam châm: Sử dụng magnetic test tích hợp khi thực hiện đúng hướng dẫn.

• Sau bảo trì: Vệ sinh phù hợp, thử lại đầu báo và xác nhận zone trở về trạng thái giám sát.

7. Lợi ích khi sử dụng đầu báo khói Hochiki SOE-24V và nơi mua hàng uy tín

Khi chọn đúng đế, đúng tủ và đúng vị trí, SOE-24V mang lại các lợi ích rõ ràng cho hệ báo cháy thường:

• Nguồn 8–35VDC: Thuận tiện khi đối chiếu các tuyến báo cháy DC phổ biến.

• Dòng chờ thấp: 59µA giúp kiểm soát tải nền của zone khi tính đúng số lượng thiết bị.

• Bảo trì chủ động: Bù trôi độ nhạy và chỉ thị maintenance giúp phát hiện sớm tình trạng cần vệ sinh/kiểm tra.

• Hồ sơ kỹ thuật rõ: UL 268 7th Edition, UL Listed S1383 và FM Approved 455802 được công bố cho SOE-24V.

SOE-24V phù hợp khách cần đầu báo khói quang hệ thường có dải nguồn rộng và cơ chế hỗ trợ bảo trì rõ. Khi mua thay thế, cần kiểm tra model, đế, tải zone và tem/hồ sơ hàng thực tế.

CHỌN ĐÚNG SOE-24V – ĐÚNG ĐẾ – ĐÚNG ZONE – KIỂM TRA ĐÚNG HỒ SƠ.

- Chọn đúng tủ trung tâm, nguồn và đế lắp; với SOE-24V cần đối chiếu dải 8–35VDC và mã đế NS/HSC.

- Gia Huy hỗ trợ đối chiếu model/đế, thông số tuyến và phương án thay thế để hạn chế mua nhầm hoặc lắp sai.

- Gia Huy cung cấp SOE-24V bảo hành 12 tháng, có tem kiểm định theo hàng thực tế, còn hàng và xuất VAT đầy đủ.
