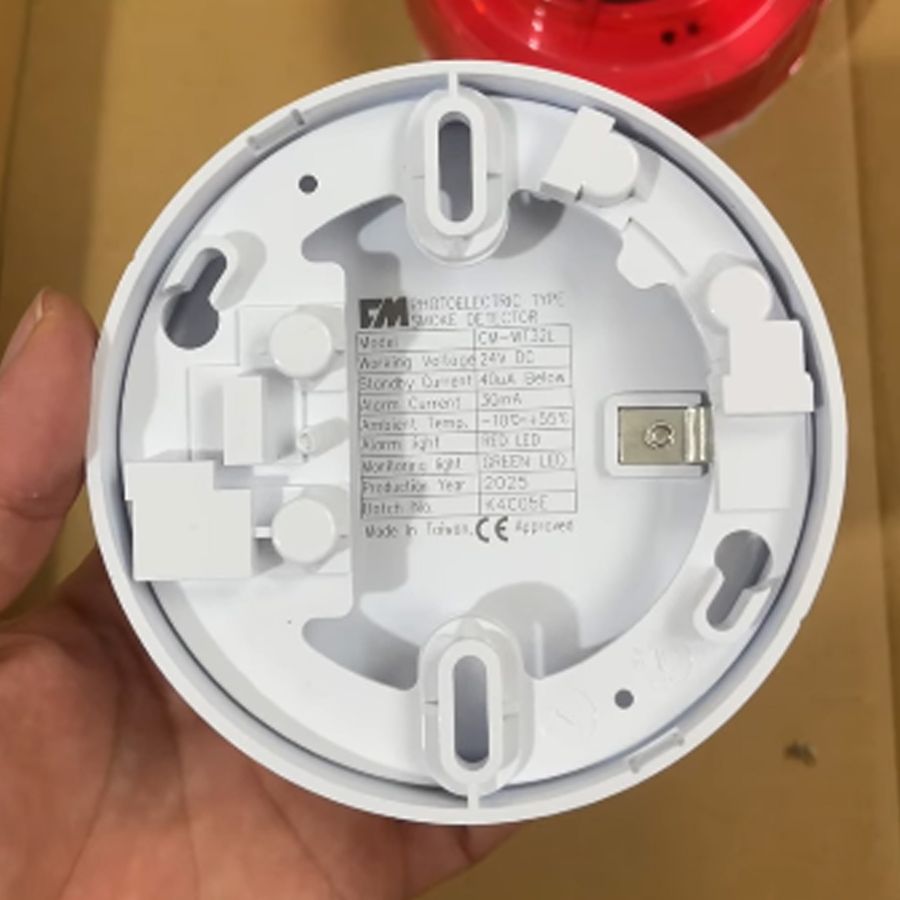

Đầu báo khói quang Chungmei CM-WT32L là đầu báo khói quang điện dùng cho hệ báo cháy thường, kiểu đấu nối 2 dây không phân cực và làm việc trong dải 12–30VDC. Ở mức nguồn 24VDC, dòng chờ không quá 25µA và dòng báo động 30mA, phù hợp để kỹ thuật đối chiếu khi chọn mới hoặc thay thế trên tuyến zone.

Điểm nhận biết đáng chú ý của CM-WT32L là hai LED hiển thị tách biệt: màu xanh ở trạng thái chờ và màu đỏ khi báo động. Model sử dụng nguyên lý cảm biến quang điện, đã qua kiểm tra EMC; thông tin kỹ thuật còn nêu độ nhạy theo EN54, CNS và phê duyệt CE. Dải nhiệt độ làm việc từ -10°C đến +55°C, độ ẩm 0–95%.

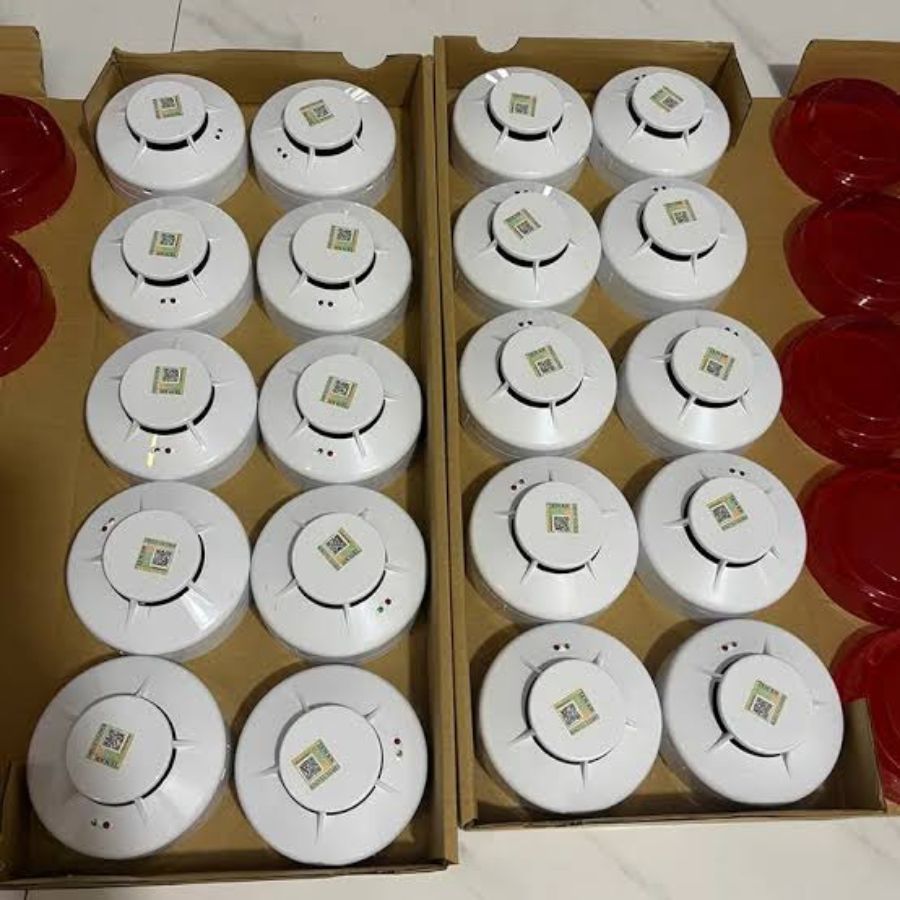

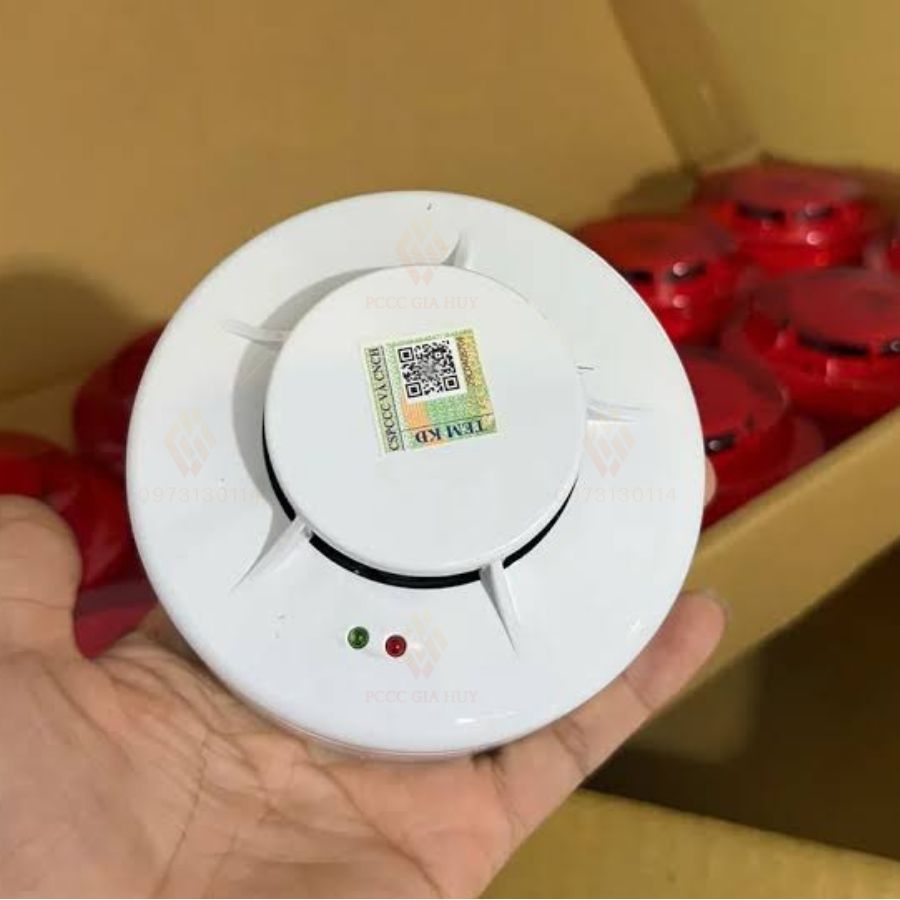

Gia Huy cung cấp model CM-WT32L có tem kiểm định theo hàng thực tế, bảo hành 12 tháng, còn hàng và hỗ trợ đối chiếu tủ trung tâm, nguồn tuyến, đế lắp, điện trở cuối tuyến trước khi đưa thiết bị vào vận hành.

1. Công dụng và phạm vi sử dụng của đầu báo khói Chungmei CM-WT32L

• Phát hiện khói theo nguyên lý quang điện: CM-WT32L theo dõi sự xuất hiện của khói trong vùng cảm biến để chuyển sang trạng thái báo cháy, giúp tủ trung tâm nhận biết zone có sự cố.

• Dùng cho hệ báo cháy thường: Sản phẩm là đầu báo 2 dây, không phân cực, phù hợp với tuyến zone thường khi nguồn và đặc tính dòng của tủ tương thích.

• Phạm vi cảnh báo được công bố rõ: Diện tích cảnh báo hiệu quả là 150m² khi chiều cao lắp dưới 4m và 75m² khi chiều cao từ 4–8m. Khi thiết kế công trình vẫn phải tuân theo hồ sơ và yêu cầu bố trí thực tế.

• Không chọn chỉ theo chữ 24VDC: 24VDC là mức nguồn tham chiếu phổ biến và là mức hãng dùng để công bố dòng chờ/dòng báo; dải điện áp làm việc thực tế của model là 12–30VDC.

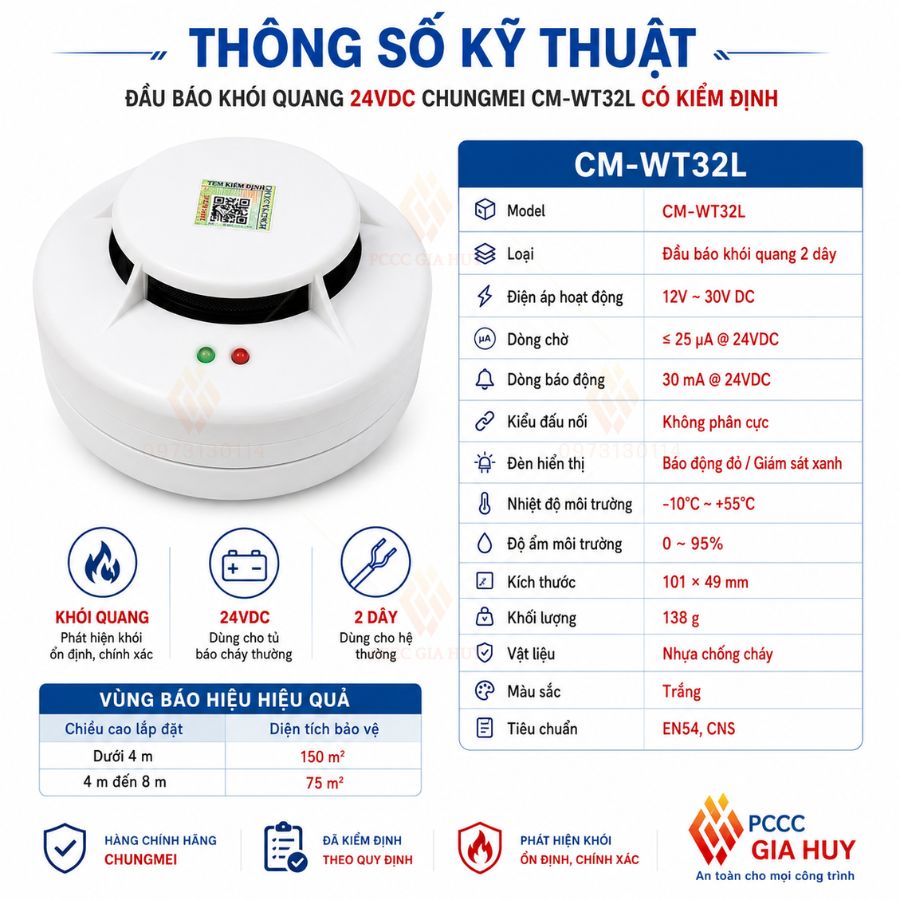

2. Thông số kỹ thuật đầu báo khói Chungmei CM-WT32L

Khi chọn hoặc thay thế CM-WT32L, cần ưu tiên kiểm tra kiểu tuyến 2 dây, dải điện áp 12–30VDC, mức dòng báo động tại 24VDC và cách tủ trung tâm giám sát zone. Không dùng thông số của model Chungmei khác để thay thế cho CM-WT32L.

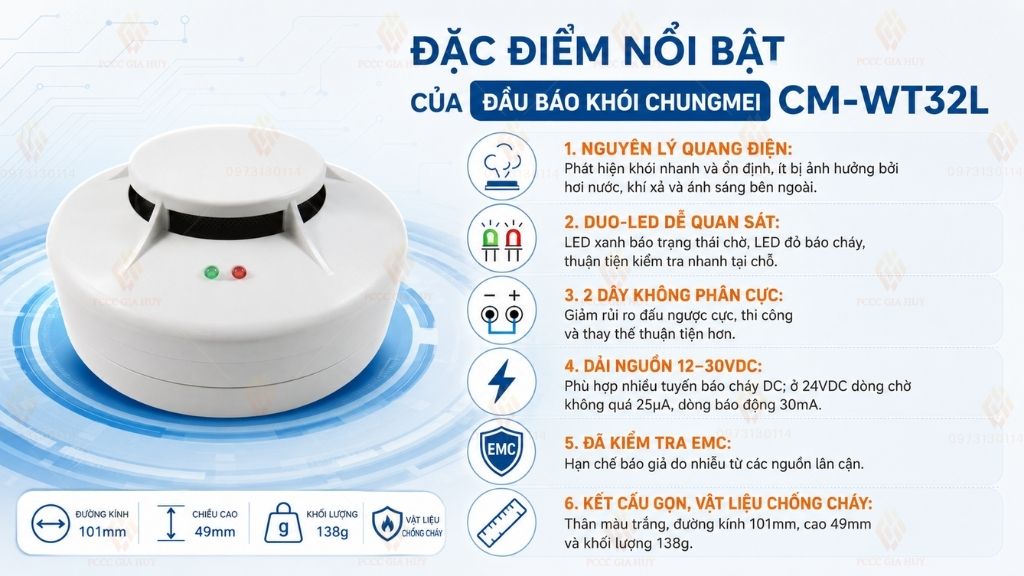

3. Đặc điểm nổi bật của đầu báo khói Chungmei CM-WT32L

CM-WT32L tập trung vào những đặc tính quan trọng của một đầu báo khói hệ thường: cảm biến quang điện, tuyến 2 dây không phân cực, dòng chờ thấp và hiển thị trạng thái rõ bằng hai LED riêng biệt.

• Nguyên lý quang điện: Cảm biến photoelectric được thiết kế để phát hiện khói nhanh và ổn định, đồng thời hạn chế ảnh hưởng của một số tác nhân môi trường như hóa chất, khí xả, gió và ánh sáng bên ngoài.

• Duo-LED dễ quan sát: LED xanh hiển thị trạng thái chờ và LED đỏ hiển thị trạng thái báo động, giúp kỹ thuật kiểm tra nhanh ngay tại vị trí lắp.

• 2 dây không phân cực: Giảm rủi ro đấu ngược cực trên tuyến đầu báo, thuận tiện hơn khi thi công và thay thế trong hệ báo cháy thường phù hợp.

• Dải nguồn 12–30VDC: Phù hợp với nhiều tuyến báo cháy DC; ở 24VDC, dòng chờ không quá 25µA và dòng báo động 30mA.

• Đã kiểm tra EMC: Thiết kế đã qua kiểm tra tương thích điện từ, giúp hạn chế báo giả do nhiễu từ các nguồn lân cận theo thông tin của hãng.

• Kết cấu gọn, vật liệu chống cháy: Thân màu trắng, đường kính 101mm, cao 49mm và khối lượng 138g; vật liệu vỏ là nhựa chống cháy.

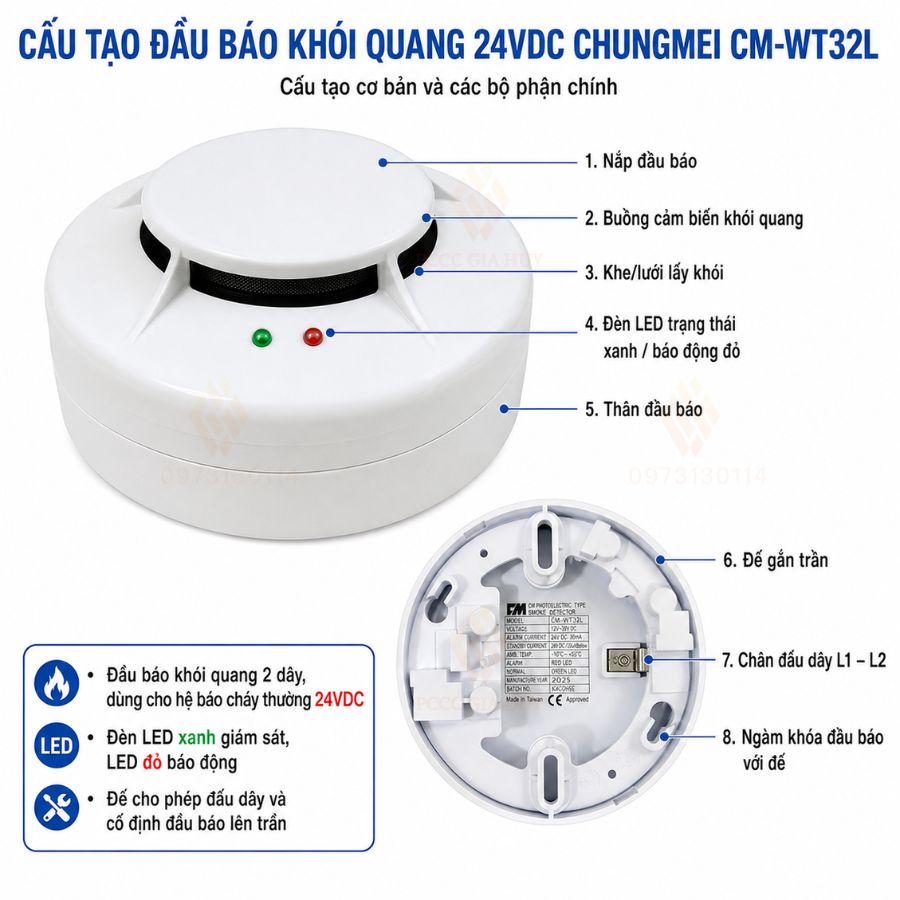

4. Cấu tạo của đầu báo khói Chungmei CM-WT32L

Ngoại hình và các cụm chức năng của CM-WT32L được bố trí theo dạng đầu báo tròn gắn trần, phục vụ tiếp nhận khói, cảm biến quang điện, hiển thị trạng thái và kết nối với tuyến 2 dây:

• Vỏ đầu báo dạng tròn: Bao che mạch và cụm cảm biến, màu trắng, kích thước Ø101 × 49mm; vật liệu được hãng mô tả là nhựa chống cháy.

• Khe tiếp nhận khói: Bố trí quanh phần cảm biến để không khí và khói có thể đi vào buồng quang điện.

• Hai LED trạng thái: LED xanh cho trạng thái chờ và LED đỏ cho trạng thái báo động, bố trí ở mặt ngoài để dễ quan sát.

• Đế và tuyến đấu 2 dây: Đầu báo sử dụng kiểu 2 dây không phân cực. Mã đế riêng không được công bố trong tài liệu kỹ thuật hiện có; khi lắp cần đối chiếu đúng đế thực tế, chân đấu và yêu cầu điện trở cuối tuyến của tủ.

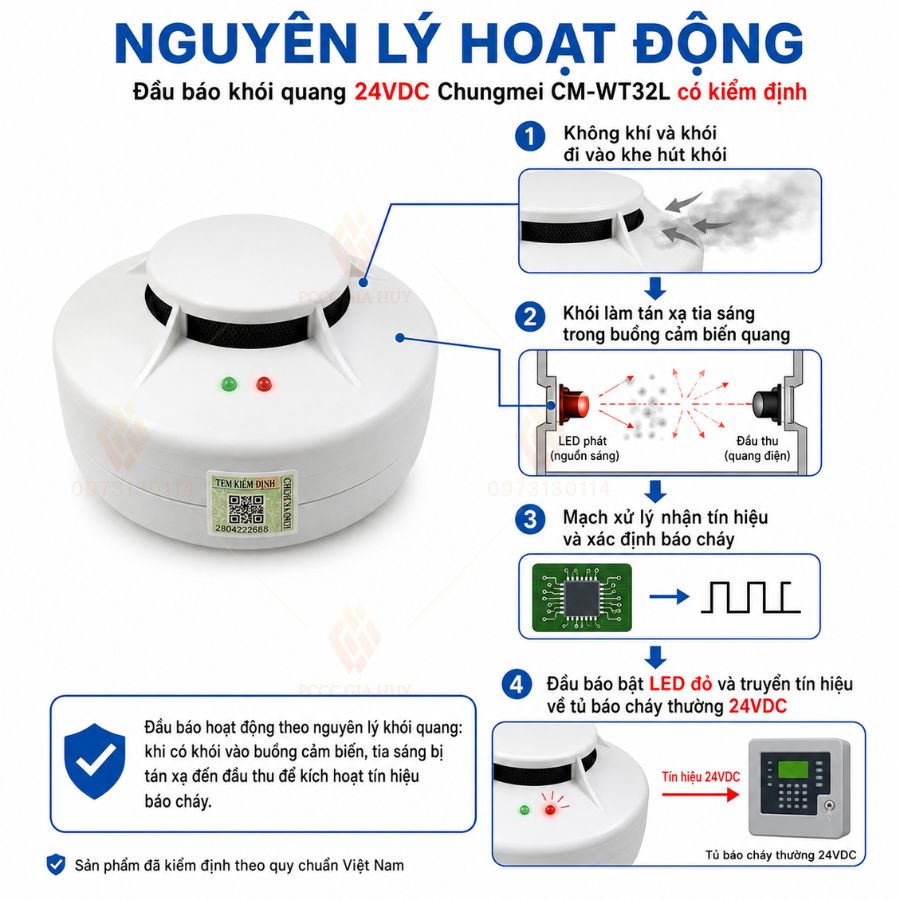

5. Nguyên lý hoạt động của đầu báo khói Chungmei CM-WT32L

CM-WT32L sử dụng nguyên lý cảm biến quang điện. Ở trạng thái bình thường, đầu báo duy trì mức dòng rất thấp; khi khói đi vào buồng cảm biến và tín hiệu quang đạt ngưỡng báo, thiết bị chuyển sang trạng thái alarm:

• Trạng thái chờ: Ở 24VDC, dòng chờ không quá 25µA và LED xanh hiển thị trạng thái stand-by.

• Khói được cảm biến quang nhận biết: Khói đi vào vùng cảm biến làm thay đổi tín hiệu quang trong buồng đo; mạch xử lý đánh giá để xác định trạng thái báo cháy.

• Chuyển sang báo động: Khi báo động ở 24VDC, dòng của đầu báo tăng lên 30mA và LED đỏ hiển thị trạng thái alarm; tủ trung tâm nhận thay đổi trên zone để kích hoạt cảnh báo theo cấu hình hệ thống.

• Sau khi xử lý: Cần kiểm tra nguyên nhân, làm sạch môi trường quanh đầu báo và reset hệ thống theo quy trình của tủ trung tâm trước khi đưa zone trở lại giám sát.

Kiểu vận hành này phù hợp với hệ báo cháy thường, nơi tủ trung tâm xác định sự cố theo zone. CM-WT32L không phải đầu báo địa chỉ và không có thông tin về khả năng định danh riêng từng đầu báo.

6. Hướng dẫn lắp đặt và sử dụng đầu báo khói Chungmei CM-WT32L

6.1. Vị trí lắp đặt phù hợp

• Ưu tiên vị trí trên trần: Bố trí đầu báo tại khu vực khói có khả năng tích tụ và đi vào đầu báo sớm, đồng thời tuân theo hồ sơ thiết kế PCCC của công trình.

• Đối chiếu chiều cao lắp: Vùng cảnh báo hiệu quả được công bố là 150m² khi cao dưới 4m và 75m² khi cao từ 4–8m; dùng các số liệu này để đối chiếu kỹ thuật, không tự thay thế thiết kế.

• Giữ khoảng thoáng quanh đầu báo: Tránh vật cản, trần trang trí hoặc thiết bị khác che đường khói tiếp cận các khe hút khói.

6.2. Những vị trí và điều kiện cần tránh

• Khu vực nhiều hơi nước: Hơi nước liên tục có thể làm môi trường không phù hợp cho đầu báo khói quang; cần đánh giá trước khi bố trí.

• Khu vực nhiều bụi: Bụi xây dựng hoặc bụi sản xuất bám lâu ngày có thể ảnh hưởng đến buồng cảm biến và yêu cầu vệ sinh thường xuyên hơn.

• Luồng khí mạnh: Không nên đặt sát miệng cấp/hút gió hoặc quạt vì khói có thể bị phân tán, làm thay đổi khả năng tiếp cận đầu báo.

• Nguồn khói thường xuyên: Vị trí có khói nấu ăn hoặc khói quy trình cần được đánh giá nguy cơ báo giả trước khi dùng đầu báo khói.

• Thi công chưa hoàn thiện: Nên bảo vệ đầu báo khỏi bụi sơn, bột trét và vật liệu thi công; tháo bảo vệ trước khi nghiệm thu và vận hành.

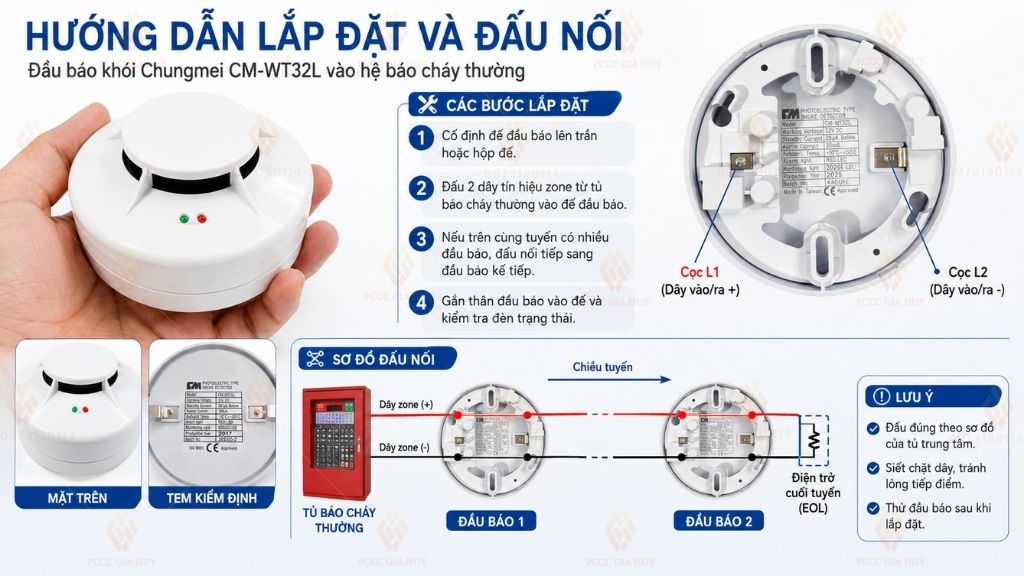

6.3. Đấu nối vào hệ thống báo cháy thường

• Kiểm tra nguồn tuyến trước khi đấu: CM-WT32L làm việc trong dải 12–30VDC; hệ 24VDC nằm trong dải làm việc của đầu báo.

• Đúng kiểu 2 dây không phân cực: Đầu báo không yêu cầu phân cực hai dây, nhưng vẫn phải đấu đúng cặp chân/đế thực tế và đúng sơ đồ tuyến của tủ.

• Đối chiếu zone và điện trở cuối tuyến: Tủ trung tâm cần phù hợp với dòng chờ ≤25µA, dòng báo 30mA tại 24VDC và phương thức giám sát EOL của hệ thống; không đấu theo phỏng đoán.

6.4. Kiểm tra định kỳ và vệ sinh đúng cách

• Thử đầu báo định kỳ: Dùng thiết bị tạo khói thử phù hợp để kiểm tra phản ứng của đầu báo, quan sát LED và xác nhận tủ trung tâm nhận đúng zone.

• Theo dõi Duo-LED: LED xanh ở trạng thái chờ và LED đỏ ở trạng thái báo động là dấu hiệu trực quan để kỹ thuật kiểm tra nhanh tình trạng đầu báo.

• Vệ sinh và thử lại sau bảo trì: Loại bỏ bụi bám bằng phương pháp phù hợp, không tự tháo sâu buồng cảm biến nếu không có quy trình; sau bảo trì cần thử lại toàn bộ tuyến.

7. Lợi ích khi sử dụng đầu báo khói Chungmei CM-WT32L và nơi mua hàng uy tín

Khi được lựa chọn đúng tủ, đúng nguồn và đúng vị trí lắp đặt, CM-WT32L mang lại các lợi ích thực tế cho hệ báo cháy thường:

• Dễ thi công tuyến 2 dây: Kiểu đấu không phân cực giúp giảm nhầm cực khi lắp, đặc biệt hữu ích khi thay thế hoặc bảo trì số lượng đầu báo lớn.

• Dễ kiểm tra trạng thái tại chỗ: Duo-LED tách riêng xanh chờ và đỏ báo động giúp quan sát nhanh tình trạng hoạt động mà không cần suy đoán.

• Dòng chờ thấp: Ở 24VDC, dòng chờ không quá 25µA, giúp hạn chế tải nền trên zone; số lượng đầu báo trên tuyến vẫn phải theo khả năng tủ trung tâm.

• Thông số kỹ thuật rõ ràng: Dải 12–30VDC, dòng báo 30mA @24VDC, nhiệt độ -10°C đến +55°C, kích thước và vùng cảnh báo đều được công bố cho đúng model, thuận tiện khi đối chiếu.

CM-WT32L phù hợp cho khách hàng cần đầu báo khói quang hệ thường 2 dây, nguồn 24VDC phổ biến, có chỉ thị trạng thái rõ và có tem kiểm định theo hàng Gia Huy cung cấp.

CHỌN ĐÚNG 2 DÂY – ĐÚNG NGUỒN – KIỂM TRA ĐÚNG TỦ.

- Đầu báo khói chỉ phát huy đúng hiệu quả khi được chọn đúng theo tủ trung tâm, kiểu zone, nguồn tuyến, đế lắp và môi trường sử dụng. Với CM-WT32L, cần đặc biệt đối chiếu tuyến 2 dây, dải 12–30VDC và dòng báo 30mA ở 24VDC.

- Gia Huy hỗ trợ kiểm tra thông số hệ thống, tư vấn phương án thay thế và hướng dẫn kỹ thuật để hạn chế mua nhầm model hoặc đấu sai tuyến.

- Gia Huy cung cấp đúng model CM-WT32L, bảo hành 12 tháng, có tem kiểm định theo hàng thực tế, còn hàng và xuất hóa đơn VAT đầy đủ.
