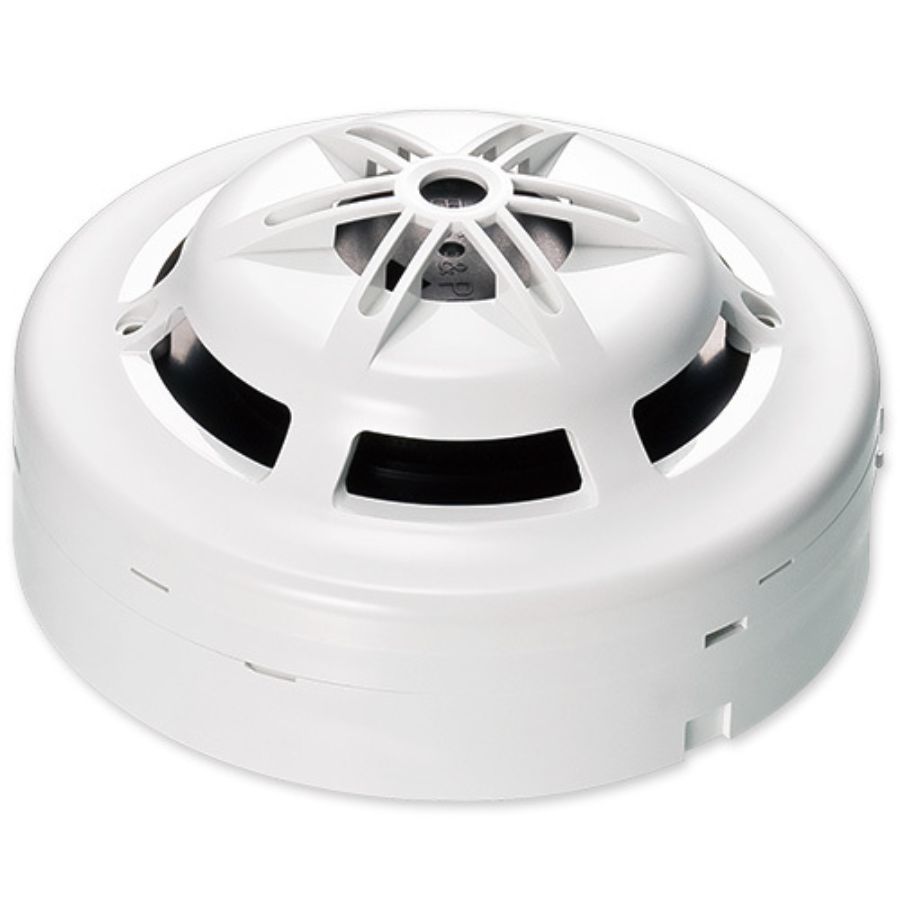

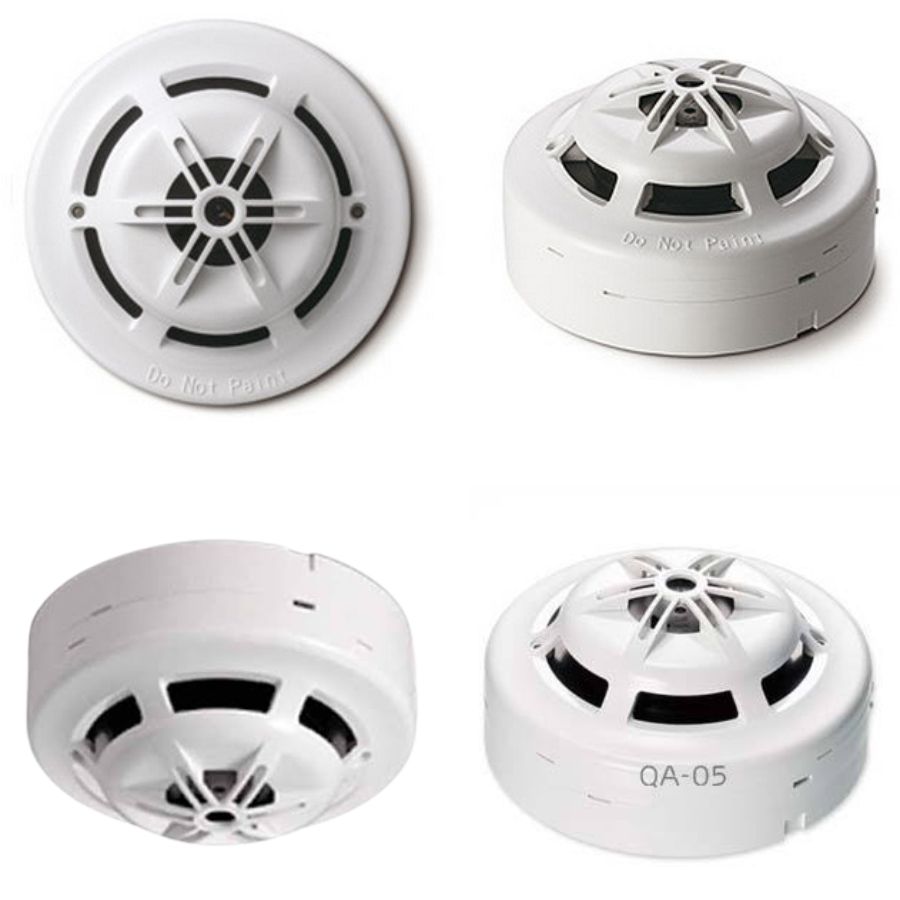

Đầu báo khói kết hợp nhiệt địa chỉ Horing QA05 có kiểm định

Đầu báo khói kết hợp nhiệt địa chỉ Horing QA05 là đầu báo địa chỉ kết hợp hai chức năng giám sát khói và nhiệt trong cùng một thiết bị, dùng cho hệ báo cháy địa chỉ Horing QA Series. Mỗi đầu báo được mã hóa địa chỉ để tủ trung tâm nhận biết đúng thiết bị khi phát sinh trạng thái báo cháy.

Đầu báo Horing QA05 sử dụng mã hóa địa chỉ Binary bằng DIP switch, có chức năng chốt trạng thái báo động (latching), kiểm tra bằng nam châm, 2 LED quan sát 360° và khả năng chống nhiễu EMC. Phần nhiệt của thiết bị có ngưỡng cài đặt 58°C; độ nhạy phần khói đáp ứng EN54.

Model QA05 phù hợp cho các công trình sử dụng hệ địa chỉ Horing QA Series cần vừa giám sát khói vừa bổ sung kênh nhiệt trong cùng một đầu báo. Khi thay mới hoặc mở rộng hệ thống cần kiểm tra đúng dòng tủ, loop địa chỉ, cách cài địa chỉ và cấu hình thiết bị trước khi đưa vào vận hành.

1. Công dụng và phạm vi sử dụng của đầu báo Horing QA05

- Giám sát đồng thời khói và nhiệt: QA05 tích hợp hai chức năng phát hiện trong cùng một đầu báo, phù hợp với các khu vực cần tăng mức độ giám sát thay vì chỉ dùng riêng đầu báo khói.

- Dùng cho hệ báo cháy địa chỉ Horing QA Series: Đầu báo được mã hóa địa chỉ Binary bằng DIP switch để hệ thống nhận biết đúng thiết bị trên loop địa chỉ.

- Hỗ trợ phát hiện nhiệt tại 58°C: Ngoài phần cảm biến khói, QA05 có ngưỡng nhiệt 58°C, giúp bổ sung tín hiệu nhiệt cho quá trình giám sát cháy.

- Phù hợp nhiều khu vực trong nhà: Có thể dùng cho văn phòng, hành lang, khu thương mại, kho sạch, phòng kỹ thuật và các khu vực thuộc hệ QA Series khi hồ sơ thiết kế yêu cầu đầu báo kết hợp khói – nhiệt.

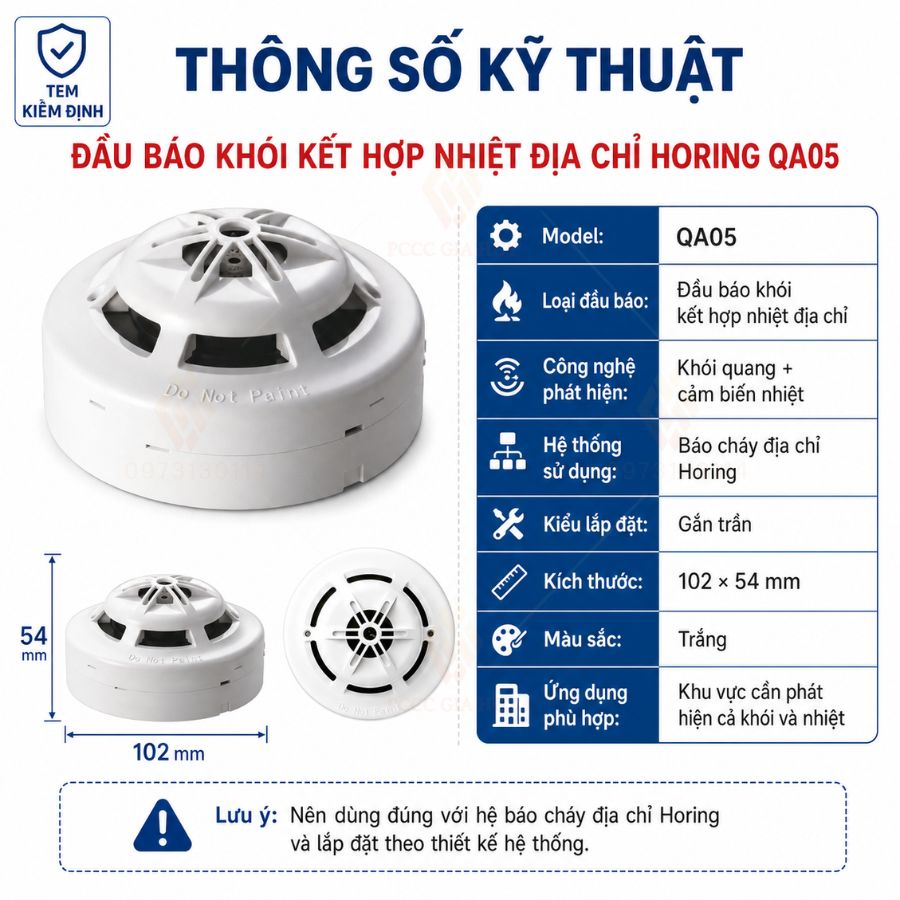

2. Thông số kỹ thuật đầu báo khói kết hợp nhiệt Horing QA05

3. Đặc điểm nổi bật của đầu báo khói kết hợp nhiệt địa chỉ Horing QA05

Các điểm đáng chú ý của QA05 tập trung vào khả năng kết hợp khói – nhiệt, định địa chỉ và sự thuận tiện khi lắp đặt, kiểm tra và bảo trì:

• Đa cảm biến khói – nhiệt: Tích hợp chức năng giám sát khói và nhiệt trong cùng một đầu báo địa chỉ.

• Cài địa chỉ bằng DIP switch: Mã hóa Binary giúp kỹ thuật viên cài địa chỉ trực tiếp trên thiết bị, thuận tiện khi thi công và thay thế.

• Ngưỡng nhiệt 58°C: Phần cảm biến nhiệt làm việc với mức thiết lập 58°C theo thông số của model QA05.

• Latching alarm: Trạng thái báo động được chốt để người vận hành dễ xác định đúng thiết bị đã phát sinh cảnh báo.

• Magnetic test: Hỗ trợ kiểm tra bằng nam châm, giúp công tác bảo trì định kỳ nhanh và gọn hơn.

• 2 LED quan sát 360°: Đèn chỉ thị kép giúp nhận biết trạng thái đầu báo từ nhiều hướng quan sát.

• Chống nhiễu EMC: Thiết bị đã qua kiểm tra EMC nghiêm ngặt nhằm hạn chế báo giả do nguồn nhiễu điện từ gần thiết bị.

• Vỏ nhựa chống cháy: Vỏ làm bằng nhựa fire-proof có độ bền cao, màu trắng ổn định.

• Vít đế chống tuột: Cọc đấu dây trên đế dùng vít không rơi, giúp thao tác lắp đặt thuận tiện hơn.

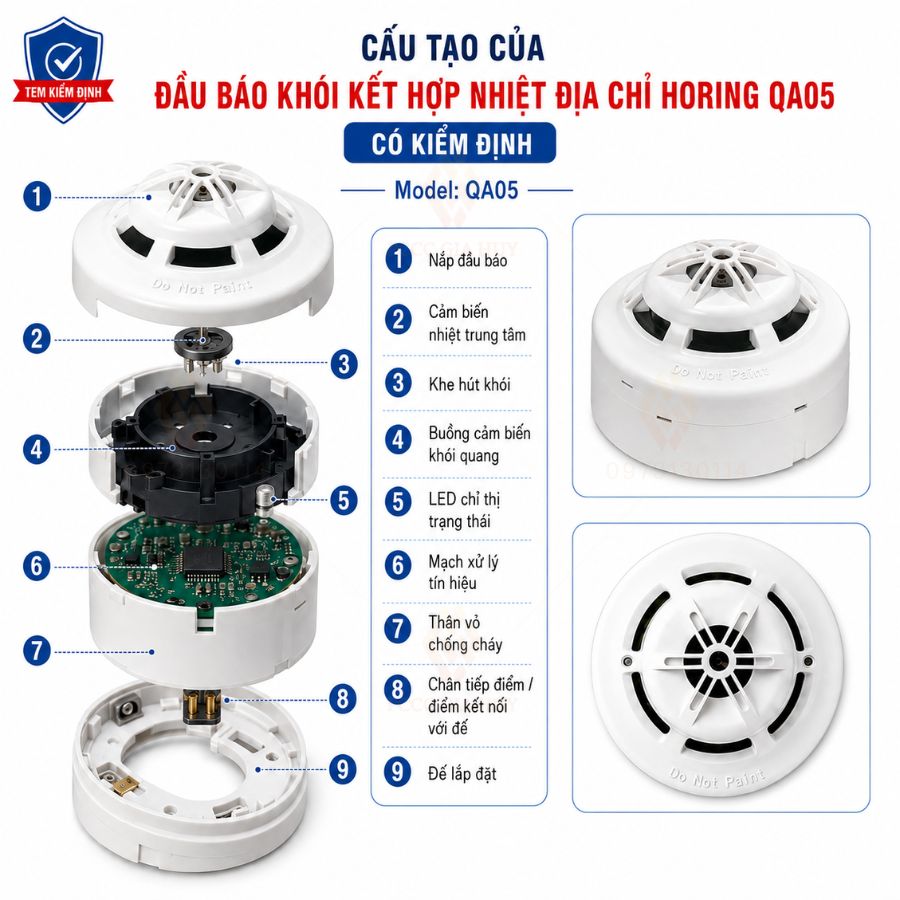

4. Cấu tạo của đầu báo khói kết hợp nhiệt địa chỉ Horing QA05

QA05 có thể hiểu theo các khối chức năng chính sau:

• Khối cảm biến khói: Theo dõi tín hiệu khói và làm việc theo mức độ nhạy đáp ứng EN54.

• Khối cảm biến nhiệt 58°C: Bổ sung kênh giám sát nhiệt cố định trong cùng đầu báo.

• Mạch địa chỉ và DIP switch: Thực hiện mã hóa địa chỉ Binary để tủ trung tâm xác định đúng thiết bị trên hệ QA Series.

• Cụm LED – mạch chốt báo động – đế đấu nối: 2 LED cho góc quan sát 360°, hỗ trợ trạng thái latching, magnetic test và đấu nối qua đế terminal có vít chống tuột.

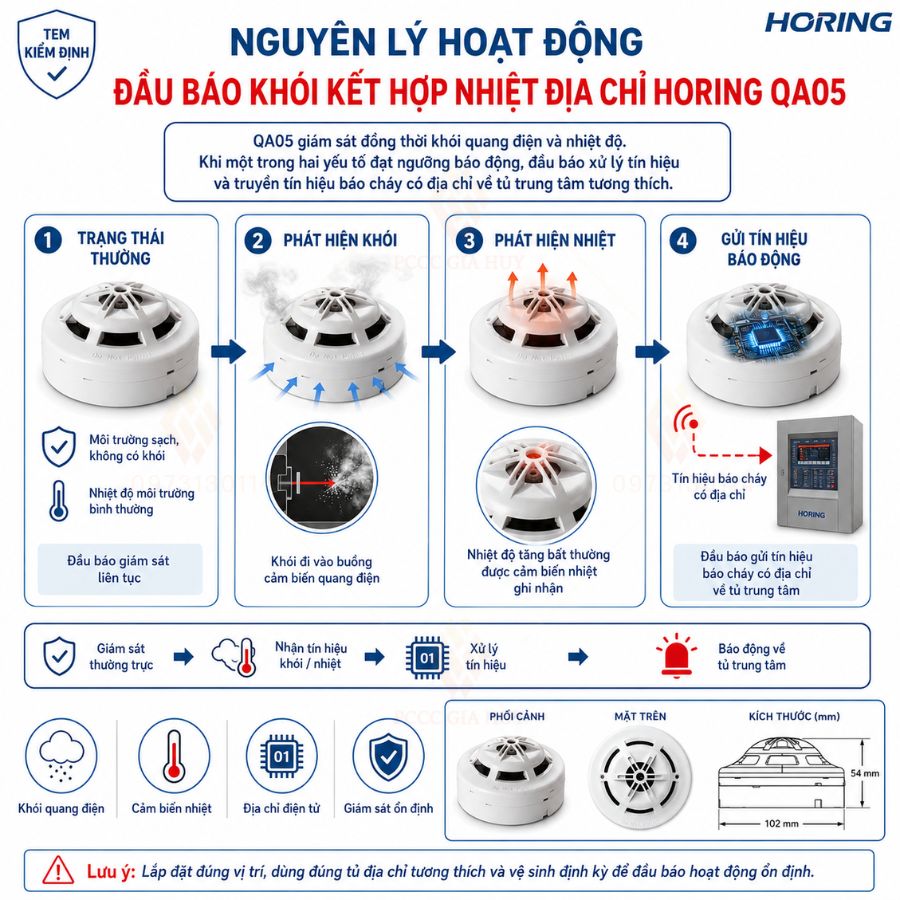

5. Nguyên lý hoạt động của đầu báo khói kết hợp nhiệt địa chỉ Horing QA05

Horing QA05 giám sát đồng thời tín hiệu khói và nhiệt trong hệ báo cháy địa chỉ QA Series:

• Khi hệ thống ở trạng thái bình thường: Đầu báo được cấp nguồn 24VDC từ hệ địa chỉ, duy trì dòng chờ khoảng 850µA và gửi trạng thái thiết bị theo địa chỉ đã cài bằng DIP switch.

• Khi xuất hiện dấu hiệu khói: Khối cảm biến khói theo dõi mức tín hiệu theo độ nhạy thiết kế đáp ứng EN54; khi điều kiện báo cháy được xác lập, đầu báo chuyển sang trạng thái alarm.

• Khi nhiệt độ đạt ngưỡng của phần nhiệt: QA05 có thermal setting 58°C để bổ sung kênh giám sát nhiệt trong cùng đầu báo.

• Khi báo động: Trạng thái báo được chốt theo chức năng latching, dòng báo động khoảng 6mA tại 24VDC và 2 LED trên đầu báo hỗ trợ nhận diện từ 360°.

Tài liệu kỹ thuật không công bố chi tiết thuật toán kết hợp giữa kênh khói và kênh nhiệt theo dạng OR/AND, vì vậy không tự quy định logic kích hoạt. Khi nghiệm thu và cấu hình cần kiểm tra đúng tài liệu hệ QA Series và trạng thái hiển thị trên tủ trung tâm.

6. Hướng dẫn lắp đặt và sử dụng đầu báo Horing QA05

6.1. Vị trí lắp đặt tiêu chuẩn của đầu báo Horing QA05

• Lắp trên trần tại khu vực cần giám sát khói và nhiệt, bảo đảm luồng khói có thể tiếp cận đầu báo và không bị vật cản che khuất.

• Khoảng cách và số lượng đầu báo phải theo hồ sơ thiết kế, tiêu chuẩn áp dụng, hình dạng trần, dầm/vách và điều kiện thông gió thực tế.

• Chỉ sử dụng QA05 khi hệ thống yêu cầu đầu báo kết hợp khói – nhiệt và tủ trung tâm thuộc hệ QA Series tương thích.

6.2. Những vị trí cần tránh khi lắp đầu báo Horing QA05

• Gần miệng cấp/hút gió, quạt hoặc vị trí có luồng khí mạnh làm khói khó đi vào vùng cảm biến.

• Khu vực có hơi nước, khói nấu ăn, aerosol hoặc bụi dày nếu điều kiện môi trường có thể gây ảnh hưởng đến độ ổn định của đầu báo.

• Vị trí bị che khuất bởi dầm, tủ, vật trang trí hoặc thiết bị khác.

• Khu vực đang thi công nhiều bụi; cần bảo vệ thiết bị tạm thời và vệ sinh trước khi vận hành.

• Không thay QA05 cho đầu báo hệ thường Q05 hoặc model địa chỉ khác chỉ vì hình dáng tương tự.

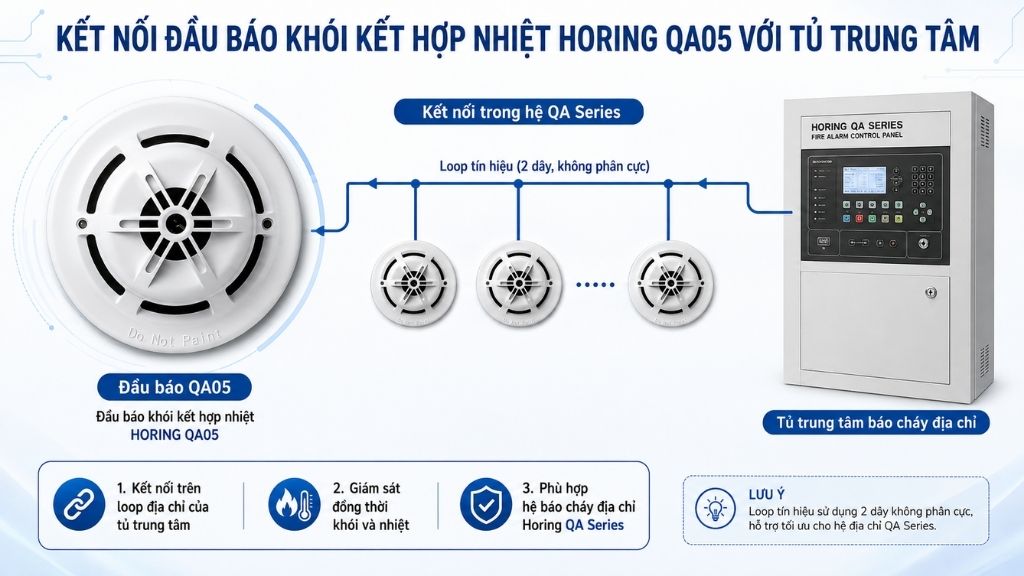

6.3. Kết nối và cài địa chỉ đầu báo Horing QA05

• QA05 thuộc hệ báo cháy địa chỉ Horing QA Series; thiết bị cần được lắp đúng đế và đấu nối vào loop của tủ trung tâm tương thích.

• Cài địa chỉ bằng DIP switch theo mã Binary, kiểm tra không trùng địa chỉ và xác nhận đúng thiết bị trên tủ trước khi đưa vào vận hành.

• Sau khi lắp đặt, cần chạy thử thực tế cả trạng thái đầu báo, LED chỉ thị và tín hiệu hiển thị trên tủ trung tâm.

6.4. Kiểm tra định kỳ và vệ sinh đầu báo Horing QA05

• Sử dụng magnetic test theo quy trình bảo trì của hệ thống để kiểm tra nhanh trạng thái thiết bị.

• Vệ sinh bề mặt và các khe hút khói định kỳ; tránh để bụi bẩn tích tụ kéo dài quanh đầu báo.

• Sau bảo trì, kiểm tra lại địa chỉ DIP switch, 2 LED chỉ thị và trạng thái thiết bị trên tủ trung tâm để xác nhận đầu báo hoạt động bình thường.

7. Lợi ích kinh tế khi sử dụng đầu báo khói kết hợp nhiệt Horing QA05

QA05 mang lại giá trị thực tế khi được dùng đúng trong hệ QA Series và được cấu hình – bảo trì đúng cách:

• Tích hợp hai chức năng trong một thiết bị: Giúp hệ thống vừa giám sát khói vừa bổ sung kênh nhiệt tại 58°C mà không cần bố trí hai đầu báo rời ở những vị trí thiết kế phù hợp.

• Xác định đúng thiết bị báo cháy: Địa chỉ Binary giúp người vận hành tìm nhanh điểm phát sinh cảnh báo trên hệ thống địa chỉ.

• Thuận tiện bảo trì: Magnetic test, vít đế chống tuột và 2 LED 360° hỗ trợ thao tác kiểm tra, nhận diện và bảo dưỡng.

• Hỗ trợ ổn định vận hành: Khả năng chống nhiễu EMC và chức năng latching giúp giảm rủi ro thao tác sai trong quá trình theo dõi sự cố.

Đầu báo khói kết hợp nhiệt địa chỉ Horing QA05 phù hợp cho khách cần một model địa chỉ có cả chức năng khói và nhiệt, cài địa chỉ trực tiếp bằng DIP switch, có tem kiểm định theo hàng thực tế và sử dụng đúng trong hệ Horing QA Series sau khi kiểm tra tương thích.

MUA ĐÚNG MÃ – ĐÚNG HỆ QA SERIES – CÀI ĐÚNG ĐỊA CHỈ.

-  Đầu báo khói kết hợp nhiệt địa chỉ Horing QA05 hiện có hàng tại PCCC Gia Huy, bảo hành 12 tháng, có tem kiểm định theo hàng thực tế và xuất hóa đơn VAT đầy đủ.

-  Gia Huy cung cấp đồng bộ đầu báo khói, đầu báo nhiệt, tủ trung tâm, chuông, nút nhấn và các thiết bị PCCC theo đúng hệ thống, model và yêu cầu kỹ thuật.

-  Hãy kết nối với đội ngũ kỹ thuật Gia Huy để được kiểm tra đúng model QA05, hệ tủ tương thích và cách cài địa chỉ trước khi mua hoặc thay thế.
