Đầu báo khói độc lập dùng pin GST S-9102R

Đầu báo khói độc lập dùng pin GST S-9102R là đầu báo khói quang điện hoạt động độc lập, sử dụng buồng quang học để phát hiện khói do cháy và phát âm thanh cảnh báo lớn ngay tại chỗ. Thiết bị phù hợp các công trình nhỏ như nhà ở, cửa hàng nhỏ, quán và những khu vực cần một điểm báo khói độc lập.

S-9102R dùng nguồn 3VDC từ 2 pin AA LR6 alkaline, tuổi thọ pin công bố 3 năm, mức âm lớn hơn 80dB tại khoảng cách 3m và vùng phát hiện 60–100m². Ở trạng thái bình thường, đèn đỏ chớp mỗi 45 giây để thể hiện trạng thái hoạt động.

Điểm đáng chú ý là model này còn có ngõ ra tiếp điểm thường mở N/O cách ly quang, dạng volt-free, dùng cặp C+ và C- cho ứng dụng mở rộng. Đây vẫn là đầu báo độc lập; ngõ N/O không biến thiết bị thành đầu báo địa chỉ và không được đấu trực tiếp như một thiết bị loop địa chỉ.

1. Công dụng và phạm vi sử dụng của đầu báo khói độc lập dùng pin GST S-9102R

- Phát hiện khói sớm: Buồng quang học nhận biết khói do cháy để kích hoạt cảnh báo tại chỗ khi tín hiệu đạt điều kiện báo động của thiết bị.

- Cảnh báo độc lập tại chỗ: Thiết bị tự hoạt động bằng pin và phát âm thanh cảnh báo lớn, không phụ thuộc vào một tủ trung tâm để tạo cảnh báo tại chỗ.

- Phù hợp công trình nhỏ: GST định hướng S-9102R cho nhà ở, cửa hàng nhỏ, quán và các ứng dụng quy mô nhỏ cần bố trí đầu báo khói riêng lẻ.

- Có ngõ N/O cho ứng dụng mở rộng: Cặp C+ và C- cung cấp tiếp điểm N/O cách ly quang để đưa trạng thái sang mạch hoặc thiết bị nhận phù hợp, trong giới hạn điện áp và dòng của ngõ ra.

2. Thông số kỹ thuật đầu báo khói độc lập GST S-9102R

3. Đặc điểm nổi bật của đầu báo khói độc lập GST S-9102R

Các đặc điểm của S-9102R tập trung vào khả năng làm việc độc lập, nguồn pin dễ thay thế và ngõ ra N/O hỗ trợ ứng dụng mở rộng:

• Nguồn pin gọn: Hoạt động ở 3VDC với 2 pin AA LR6 alkaline.

• Tuổi thọ pin 3 năm: Phù hợp nhu cầu vận hành độc lập dài hạn với loại pin thông dụng.

• Buồng cảm biến quang học: Dùng nguyên lý quang điện để nhận biết khói do cháy.

• Cảnh báo âm thanh tại chỗ: Mức âm lớn hơn 80dB tại khoảng cách 3m.

• Đèn đỏ báo trạng thái: Trong điều kiện bình thường, đèn đỏ chớp mỗi 45 giây.

• Vùng phát hiện 60–100m²: Là thông số vùng phát hiện của model, cần được đặt trong bối cảnh mặt bằng và phương án bố trí thực tế.

• Ngõ N/O cách ly quang: Ngõ ra volt-free thường mở cho phép kết nối ứng dụng bổ sung trong giới hạn 30V và 60mA.

• Kích thước gọn: Đường kính 120mm, cao 58mm khi kèm đế, khối lượng khoảng 181g.

• Vỏ ABS màu trắng: Phù hợp lắp trong các không gian sử dụng thông thường của dự án nhỏ.

4. Cấu tạo của đầu báo khói độc lập GST S-9102R

Có thể hiểu S-9102R theo bốn khối chức năng chính để dễ nhận biết khi lựa chọn và lắp đặt:

• Buồng quang học và các khe tiếp nhận khói: Là phần cảm biến dùng để nhận biết khói do cháy theo nguyên lý quang điện.

• Cụm cảnh báo và chỉ thị: Thiết bị có bộ phát âm thanh cảnh báo tại chỗ và đèn chỉ thị màu đỏ; trên mặt trước thực tế có nút Test để thao tác kiểm tra theo hướng dẫn sử dụng của sản phẩm.

• Khoang nguồn pin: Cấp nguồn 3VDC bằng 2 pin AA LR6 alkaline, tách khỏi nguồn điện lưới và tủ trung tâm.

• Đế lắp và ngõ ra C+ / C-: Đế dùng khoảng lỗ lắp 50–74mm; cặp C+ và C- là ngõ N/O cách ly quang cho ứng dụng bổ sung.

5. Nguyên lý hoạt động của đầu báo khói độc lập GST S-9102R

GST S-9102R làm việc độc lập bằng nguồn pin và sử dụng buồng quang học để phát hiện khói:

• Khi môi trường bình thường: Mạch điện được cấp bởi 2 pin AA; đèn đỏ chớp một lần mỗi 45 giây ở trạng thái bình thường.

• Khi khói đi vào buồng quang học: Khói làm thay đổi tín hiệu quang trong buồng cảm biến và được mạch điện xử lý để xác định trạng thái báo động.

• Khi thiết bị báo động: Bộ cảnh báo tại chỗ phát âm thanh lớn để cảnh báo người ở khu vực lân cận.

• Khi cần tín hiệu mở rộng: Model cung cấp ngõ ra N/O cách ly quang qua C+ và C- để sử dụng cho ứng dụng phù hợp; giới hạn ngõ ra tối đa 30V và 60mA.

S-9102R không phải đầu báo địa chỉ. Vì vậy, nếu dùng ngõ N/O để đưa tín hiệu sang một hệ thống khác, cần thiết kế đầu vào phù hợp với tiếp điểm của thiết bị thay vì xem C+ / C- như cặp dây loop địa chỉ.

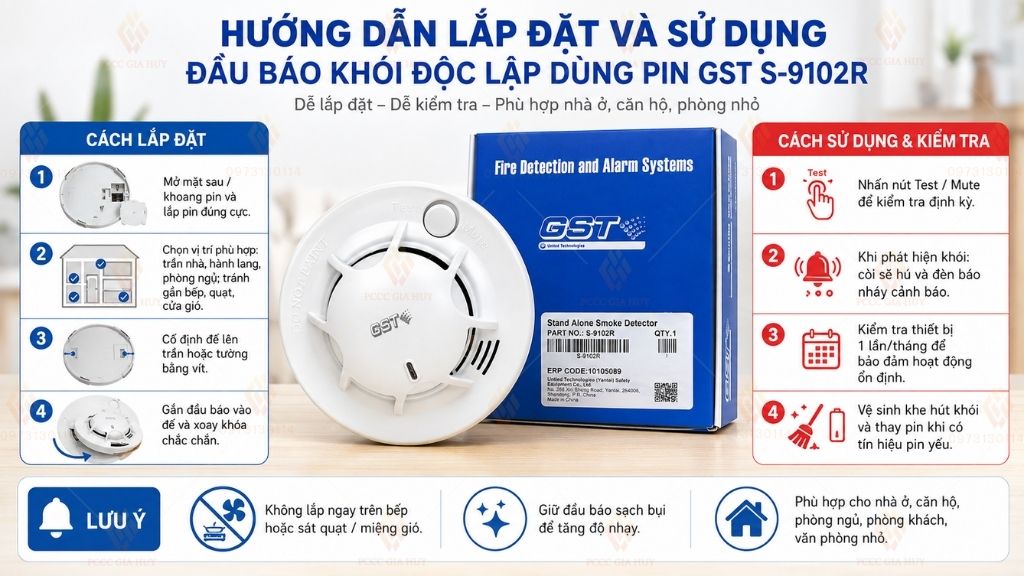

6. Hướng dẫn lắp đặt và sử dụng đầu báo khói độc lập dùng pin GST S-9102R

6.1. Vị trí và phạm vi lắp đặt của đầu báo khói độc lập dùng pin GST S-9102R

• S-9102R được định hướng cho các dự án nhỏ như nhà ở, cửa hàng nhỏ và quán. Khi bố trí cần chọn vị trí mà khói có thể tiếp cận buồng cảm biến, đồng thời bảo đảm thân đầu báo không bị che kín.

• Thông số vùng phát hiện của model là 60–100m². Không nên hiểu đây là con số cố định để áp cho mọi mặt bằng; số lượng và vị trí thực tế còn phải phù hợp với hình dạng khu vực cần bảo vệ và yêu cầu của phương án PCCC.

• Đế có khoảng cách lỗ lắp 50–74mm; cần cố định chắc chắn để đầu báo ổn định sau khi lắp.

6.2. Điều kiện môi trường và vị trí cần tránh khi lắp đầu báo khói độc lập dùng pin GST S-9102R

• Môi trường làm việc của S-9102R là -10°C đến +50°C và độ ẩm tương đối không quá 95%, không ngưng tụ.

• Không nên đặt thiết bị ở nơi dễ ngưng tụ hơi nước hoặc ngoài dải nhiệt độ, độ ẩm cho phép của model.

• Không che kín các khe tiếp nhận khói trên thân đầu báo vì sẽ làm giảm khả năng khói đi vào buồng cảm biến.

• Khi khu vực có nhiều bụi, hơi hoặc nguồn khói sinh hoạt thường xuyên, cần đánh giá lại vị trí để hạn chế cảnh báo không mong muốn và bẩn buồng quang.

6.3. Lắp pin và sử dụng ngõ ra N/O của GST S-9102R

• Nguồn hoạt động là 3VDC từ 2 pin AA LR6 alkaline. Khi lắp hoặc thay pin cần dùng đúng loại và đúng cực tính trên khoang pin của thiết bị.

• Nếu sử dụng ngõ ra mở rộng, cặp C+ và C- là tiếp điểm N/O cách ly quang, dạng volt-free; điện áp tối đa 30V và dòng tối đa 60mA.

• Không đấu ngõ C+ / C- trực tiếp vào loop địa chỉ hoặc tải vượt định mức. Hãy dùng đầu vào, relay trung gian hoặc giao diện phù hợp với thiết kế thực tế của hệ thống nhận tín hiệu.

6.4. Kiểm tra định kỳ và quản lý nguồn pin

• Trong trạng thái bình thường, đèn đỏ chớp mỗi 45 giây là dấu hiệu hoạt động được công bố cho S-9102R. Có thể sử dụng thông tin này như một điểm kiểm tra trực quan trong quá trình vận hành.

• Tuổi thọ pin công bố là 3 năm. Khi quản lý nhiều đầu báo độc lập, nên ghi ngày lắp và mốc dự kiến thay pin để tránh bỏ sót thiết bị sau thời gian dài sử dụng.

• Vệ sinh bề mặt và các khe tiếp nhận khói khi có bụi bám; không dùng thông số hoặc quy trình bảo trì của model GST khác để áp cho S-9102R.

7. Giá trị thực tế khi sử dụng đầu báo khói độc lập GST S-9102R

S-9102R phù hợp khi khách hàng cần một đầu báo khói làm việc độc lập, nguồn pin thông dụng và có thêm ngõ N/O để linh hoạt trong phương án nhận tín hiệu:

• Không phụ thuộc tủ trung tâm để cảnh báo tại chỗ: Thiết bị có nguồn pin riêng và bộ phát âm thanh tích hợp.

• Pin AA dễ chuẩn hóa vật tư: Dùng 2 pin AA LR6 alkaline, thuận tiện cho việc quản lý và thay thế theo định kỳ.

• Có ngõ ra mở rộng: N/O cách ly quang giúp thiết bị có thêm khả năng đưa trạng thái sang mạch nhận phù hợp mà vẫn giữ bản chất là đầu báo độc lập.

• Kích thước và phạm vi ứng dụng rõ ràng: Phù hợp các công trình nhỏ, với vùng phát hiện công bố 60–100m² và vỏ ABS màu trắng.

Nếu nhu cầu là cảnh báo khói tại chỗ cho không gian nhỏ, dùng pin AA và cần ngõ N/O cho ứng dụng bổ sung, GST S-9102R là model đáng cân nhắc.
