Đầu báo khói Beam dạng tia phản xạ Tanda TX7130 là đầu báo khói hệ thường dùng tia hồng ngoại phản xạ để giám sát các không gian có trần cao hoặc diện tích rộng. Đầu dò và bộ thu được tích hợp ở cùng một đầu, tia được chiếu tới gương phản xạ đặt đối diện rồi quay trở lại đầu báo. Khi khói làm suy giảm cường độ tia tới mức cài đặt, TX7130 chuyển trạng thái báo cháy và xuất tín hiệu relay về tủ trung tâm.

Điểm mạnh của TX7130 là khoảng giám sát có thể cấu hình từ 8 đến 100 m, có laser hỗ trợ căn chỉnh, màn hiển thị số phục vụ commissioning và ba mức độ nhạy 2,6 dB / 3,8 dB / 5,8 dB. Thiết bị cũng có chức năng tự chẩn đoán và bù suy hao do bụi bẩn, dịch chuyển vị trí hoặc lão hóa bộ phát để duy trì độ ổn định trong quá trình vận hành.

Gia Huy cung cấp TX7130 có tem kiểm định, bảo hành 12 tháng, hỗ trợ đối chiếu nguồn cấp, khoảng cách gương, số lượng reflector, tín hiệu Fire/Fault và điều kiện lắp đặt trước khi đưa thiết bị vào sử dụng.

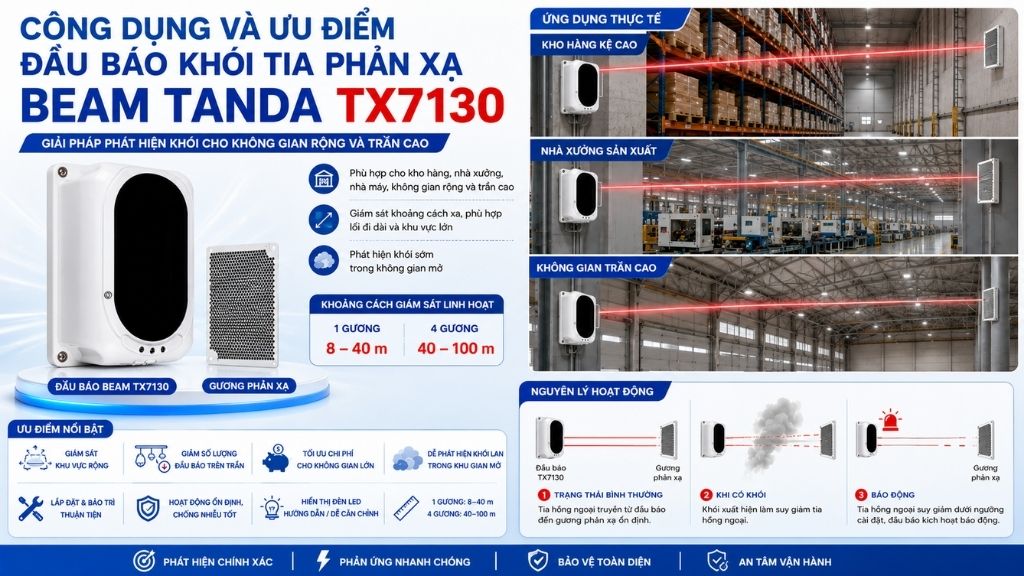

1. Công dụng và phạm vi sử dụng của đầu báo Beam Tanda TX7130

• Giám sát không gian rộng, trần cao: TX7130 phù hợp cho kho hàng, nhà xưởng, trung tâm thương mại, sảnh lớn, phòng triển lãm và các khu vực mà đầu báo điểm khó bố trí hoặc khó bảo trì.

• Thiết kế phản xạ một đầu: Đầu phát và đầu thu nằm cùng thân thiết bị; phía đối diện chỉ bố trí gương phản xạ. Cấu hình này giảm số điểm cần cấp nguồn và kéo dây so với giải pháp dùng bộ phát và bộ thu tách rời.

• Khoảng cách linh hoạt 8–100 m: Bốn dải cài đặt cho phép lựa chọn theo chiều dài bảo vệ thực tế. Từ 8–40 m dùng 1 gương; từ 40–100 m dùng cụm 4 gương phản xạ.

• Không thay thế thiết kế PCCC: Khoảng cách lắp, cao độ, vị trí tương quan với dầm, mái, vật cản và luồng khí phải được xác định theo thiết kế và tiêu chuẩn áp dụng của công trình.

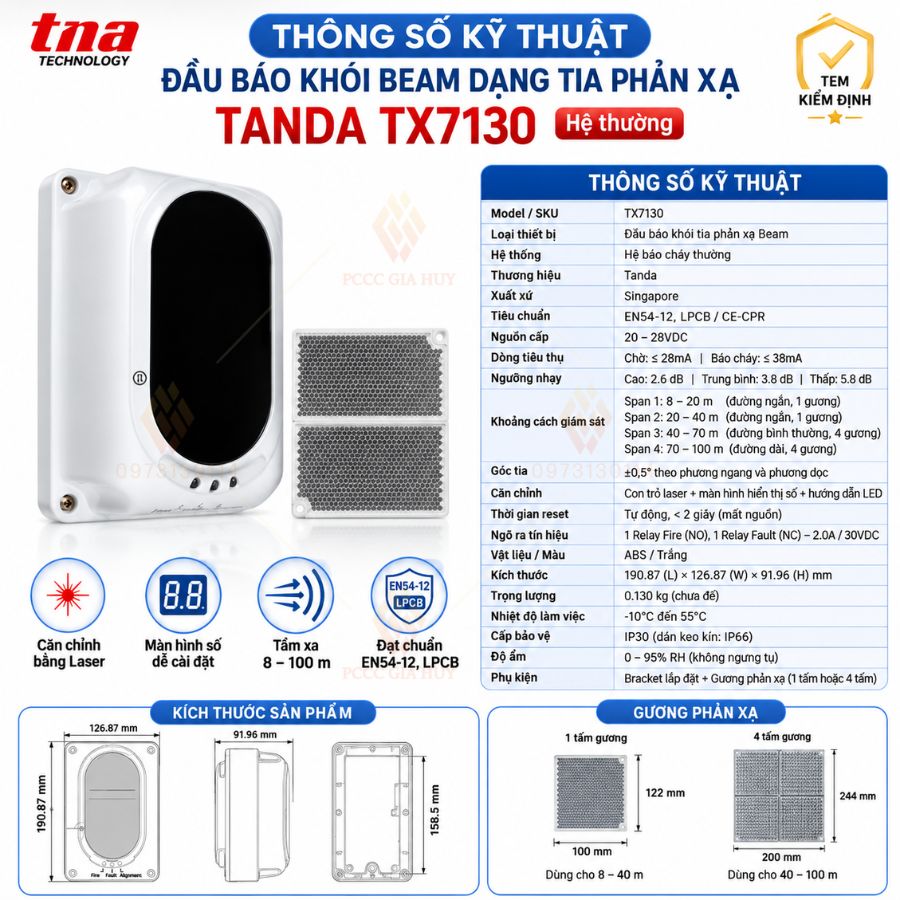

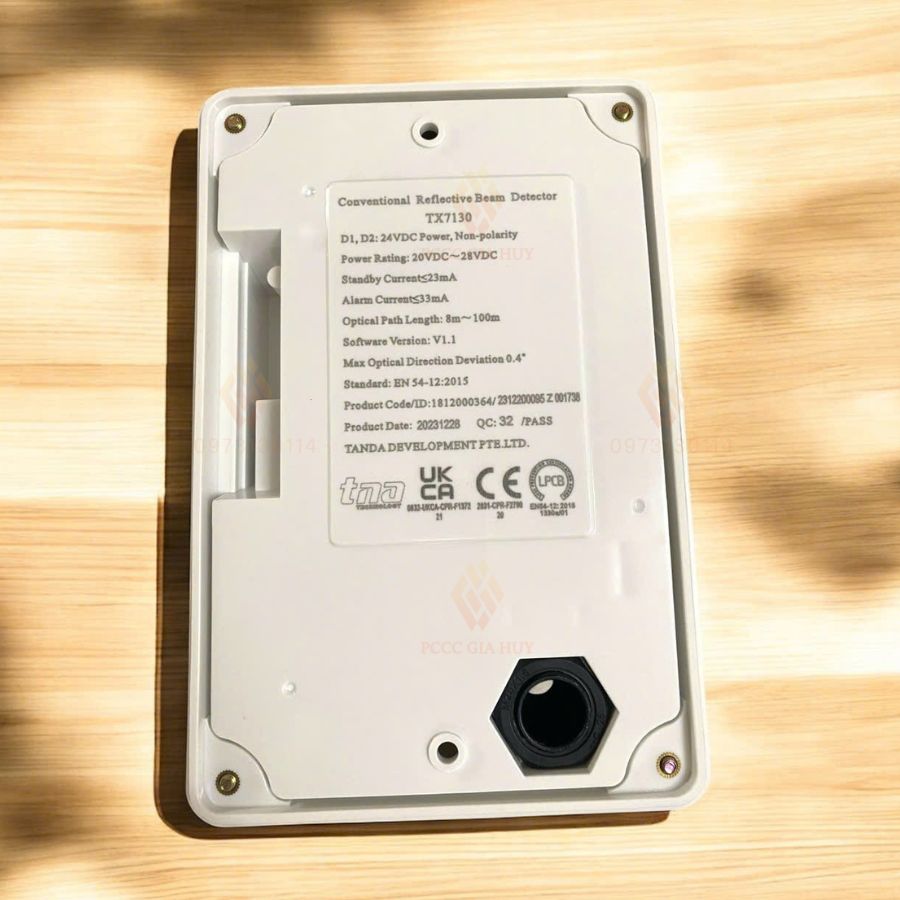

2. Thông số kỹ thuật đầu báo khói Beam Tanda TX7130

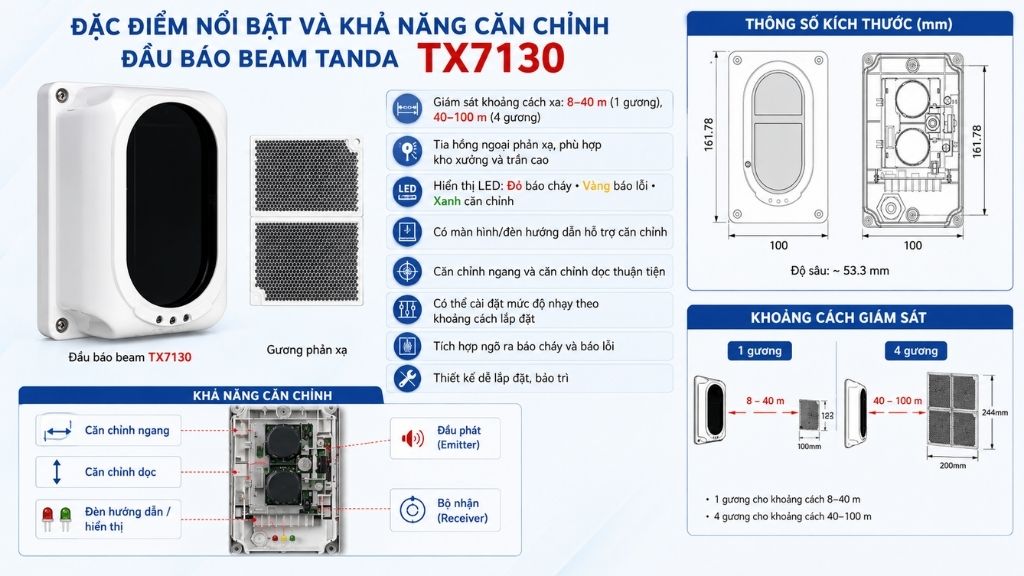

3. Đặc điểm nổi bật của đầu báo khói tia phản xạ TX7130

• Laser hỗ trợ căn chỉnh: Tia laser chỉ thị vị trí giúp kỹ thuật xác định nhanh hướng tới gương; màn hiển thị số hỗ trợ đánh giá cường độ tín hiệu trong quá trình commissioning.

• Ba mức độ nhạy: Có thể cài 2,6 dB, 3,8 dB hoặc 5,8 dB để phù hợp điều kiện môi trường và yêu cầu thiết kế.

• Tự chẩn đoán và bù suy hao: Bộ vi xử lý theo dõi suy giảm tín hiệu do bụi, dịch chuyển hoặc lão hóa bộ phát, hỗ trợ duy trì hoạt động ổn định.

• Tín hiệu Fire và Fault riêng: Hai relay ngõ ra giúp tủ trung tâm phân biệt tình trạng báo cháy và lỗi tuyến/thiết bị khi đấu nối đúng sơ đồ.

• Hiển thị trạng thái trực quan: LED đỏ báo Fire, LED vàng báo Fault và LED xanh hỗ trợ Alignment.

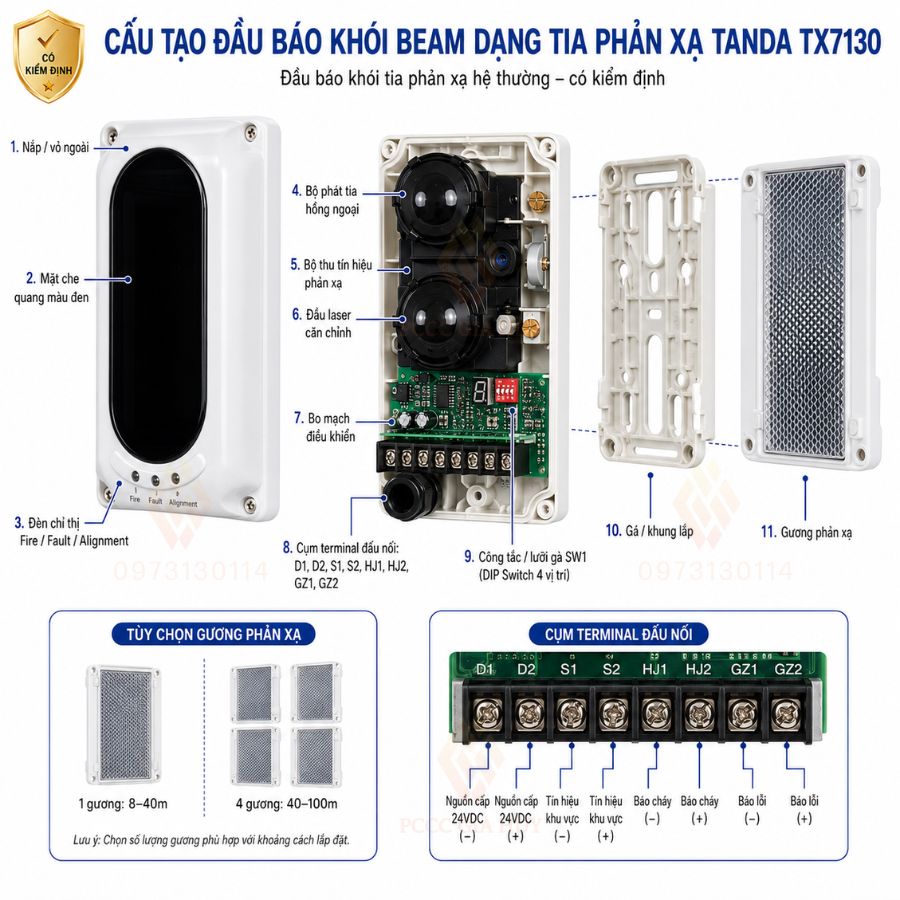

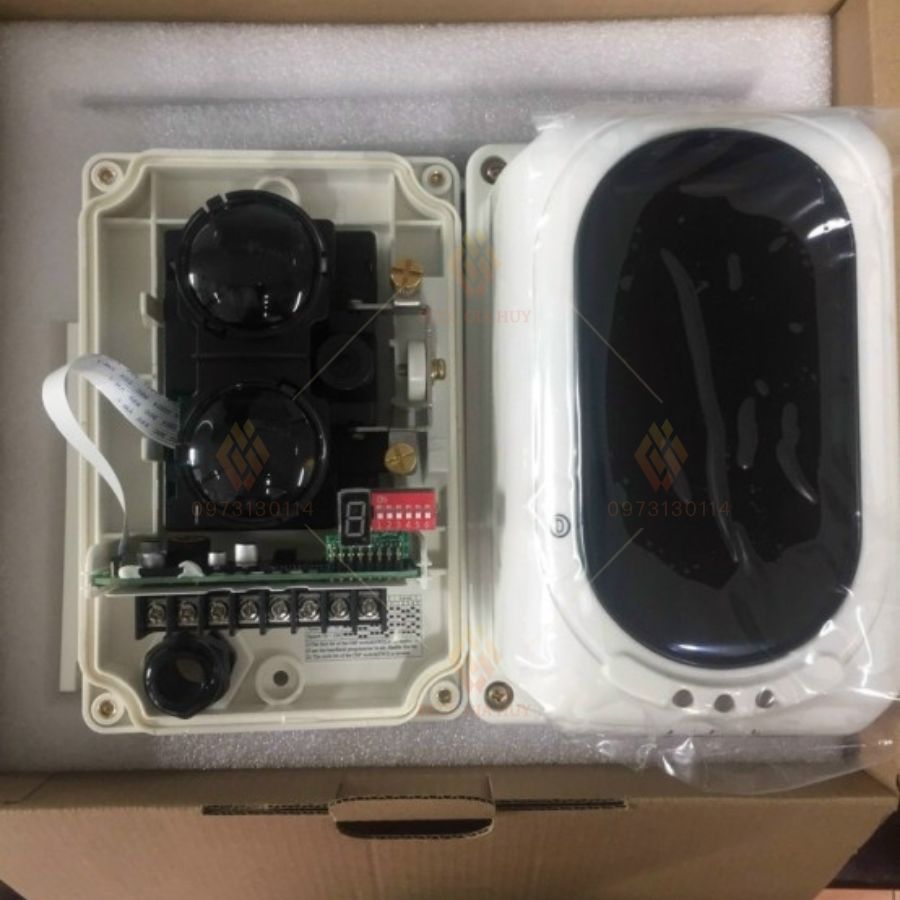

4. Cấu tạo của đầu báo khói Beam Tanda TX7130

• Cụm phát tia hồng ngoại: Phát chùm tia về phía gương phản xạ.

• Cụm thu quang: Nhận tia phản xạ trở về và theo dõi mức suy giảm tín hiệu.

• Laser Beam Pointer: Hỗ trợ chỉ hướng trong quá trình căn chỉnh ban đầu.

• Bộ điều chỉnh ngang / dọc: Cho phép tinh chỉnh hướng đầu dò để đạt tín hiệu phản xạ ổn định.

• Màn hiển thị số: Hỗ trợ commissioning và giám sát mức tín hiệu trong quá trình thiết lập.

• Cọc đấu dây: Tách các chân nguồn, handheld programmer, relay Fire và relay Fault; không nên quy TX7130 thành đầu báo “2 dây” hoặc “4 dây” như đầu báo điểm.

• Gương phản xạ: Phụ kiện bắt buộc đặt đối diện đầu báo, số lượng phụ thuộc khoảng cách bảo vệ.

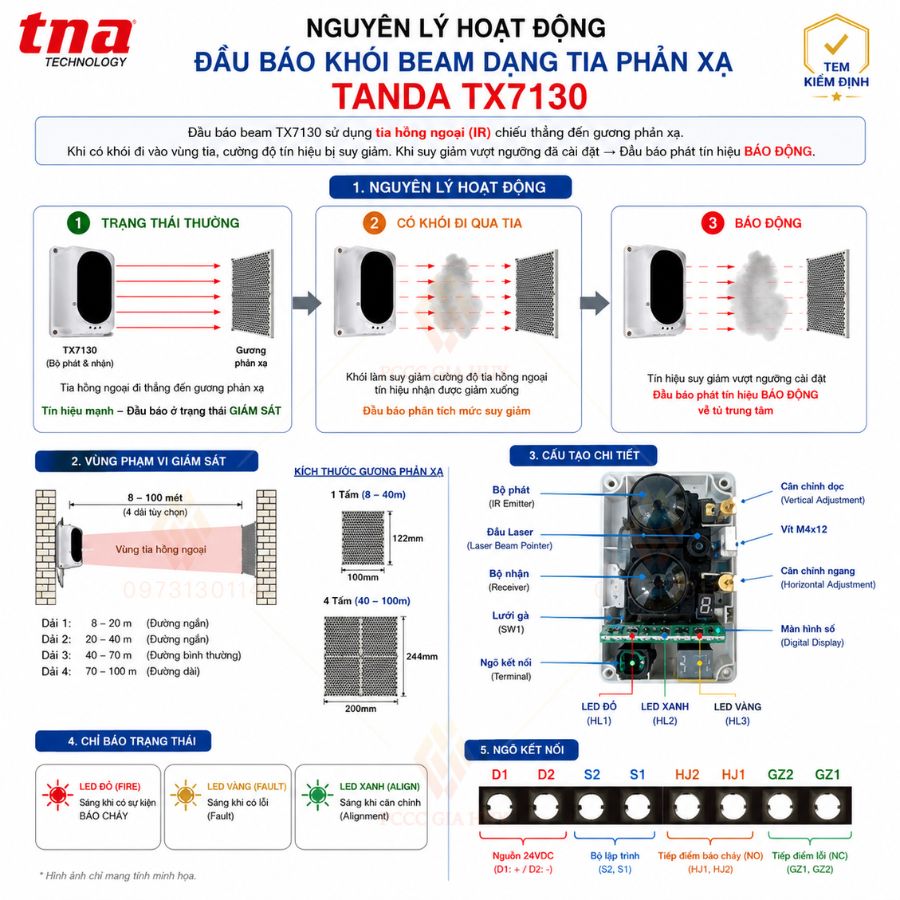

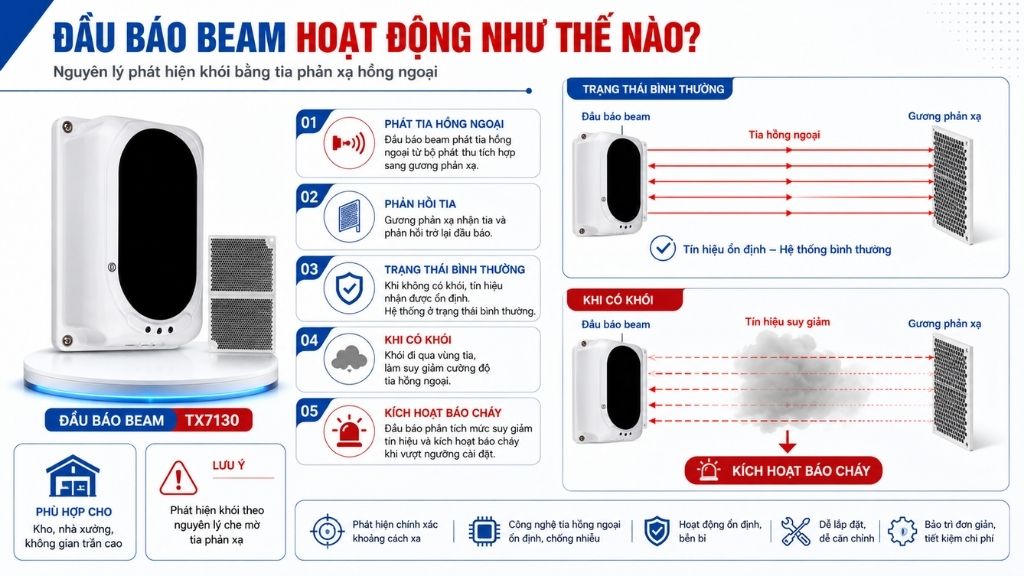

5. Nguyên lý hoạt động của đầu báo Beam Tanda TX7130

TX7130 hoạt động theo nguyên lý che khuất tia hồng ngoại phản xạ. Ở trạng thái bình thường, đầu báo phát tia tới gương và nhận lại tín hiệu phản xạ ổn định. Khi khói đi vào đường truyền quang học, cường độ tia phản xạ bị suy giảm. Bộ vi xử lý so sánh mức suy giảm với ngưỡng nhạy đã cài đặt; khi đạt điều kiện báo, thiết bị kích hoạt trạng thái Fire và xuất relay báo cháy về tủ trung tâm.

• Trạng thái bình thường: Tia hồng ngoại truyền từ đầu báo tới gương, phản xạ trở lại và được bộ thu giám sát liên tục.

• Khi có khói: Khói làm suy giảm cường độ tia trên đường truyền. Mức suy giảm được so sánh với ngưỡng 2,6 / 3,8 / 5,8 dB tùy cấu hình.

• Khi vượt ngưỡng: Relay Fire chuyển trạng thái để tủ trung tâm nhận báo cháy; LED đỏ hiển thị trạng thái Fire.

• Khi có lỗi: Mất đường tia, lệch căn chỉnh hoặc tình trạng bất thường có thể kích hoạt ngõ Fault và LED vàng, giúp kỹ thuật phân biệt với báo cháy.

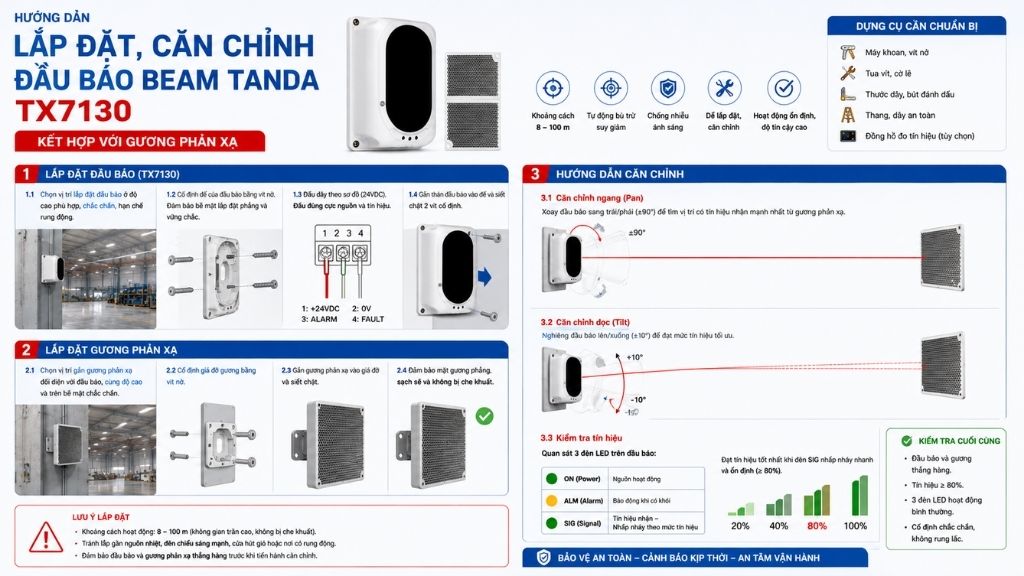

6. Hướng dẫn lắp đặt, căn chỉnh và bảo trì TX7130

6.1. Chọn vị trí đầu báo Beam TX7130 và gương phản xạ

• Bảo đảm đường ngắm thông thoáng: Đầu báo và gương phải nhìn thấy nhau trực tiếp, không có kết cấu hoặc vật tư có khả năng cắt tia trong vận hành.

• Chọn khoảng cách đúng: Xác định chiều dài tuyến trước để chọn span trên encoder và số lượng reflector phù hợp.

• Đánh giá độ ổn định kết cấu: Bề mặt lắp đầu báo và gương cần hạn chế rung hoặc dịch chuyển vì sai lệch góc có thể làm giảm tín hiệu phản xạ.

6.2. Cấp nguồn và đấu tín hiệu

• Nguồn: Cấp 20–28VDC đúng cực tính vào terminal D1 (+) và D2 (-).

• Relay Fire: Dùng HJ1 và HJ2 để đưa tín hiệu báo cháy về tủ theo sơ đồ thiết kế.

• Relay Fault: Dùng GZ1 và GZ2 cho tín hiệu lỗi. Cặp S1/S2 dành cho handheld programmer theo tài liệu thiết bị.

6.3. Căn chỉnh và commissioning

• Căn thô bằng laser: Dùng Laser Beam Pointer xác định đúng vị trí gương.

• Tinh chỉnh bằng vít ngang / dọc: Điều chỉnh để tín hiệu nhận đạt mức ổn định, sau đó kiểm tra trên màn hiển thị số.

• Cài độ nhạy: Chọn 2,6 dB / 3,8 dB / 5,8 dB theo điều kiện thực tế và hồ sơ thiết kế.

6.4. Kiểm tra định kỳ đầu báo khói beam Tanda TX7130

• Giữ sạch mặt quang và gương: Bụi bám làm suy giảm tín hiệu và buộc chức năng bù tự động phải làm việc nhiều hơn.

• Kiểm tra lại sau thay đổi layout: Khi kho nâng kệ, lắp thêm máy hoặc thay đổi kết cấu, cần xác nhận đường beam vẫn thông thoáng.

• Thử Fire/Fault: Kiểm tra định kỳ cả trạng thái báo cháy và lỗi để bảo đảm tủ trung tâm nhận đúng tín hiệu.

7. Lợi ích khi sử dụng TX7130 và nơi mua hàng uy tín

• Giảm số điểm đầu báo trong không gian lớn: Một tuyến beam có thể giám sát khoảng cách dài 8–100 m khi bố trí đúng thiết kế, phù hợp các khu vực khó dùng nhiều đầu báo điểm.

• Thuận tiện thi công và bảo trì: Thiết kế phản xạ một đầu giúp tập trung nguồn, dây tín hiệu và phần điện tử tại một phía; gương đối diện không cần cấp điện.

• Dễ kiểm soát khi commissioning: Laser pointer, màn hiển thị số, LED trạng thái và relay Fire/Fault giúp kỹ thuật theo dõi từng bước lắp đặt và vận hành.

• Có kiểm định theo hàng Gia Huy cung cấp: TX7130 được cung cấp với tem kiểm định theo thông tin bán hàng hiện tại, bảo hành 12 tháng và xuất hóa đơn VAT đầy đủ.
