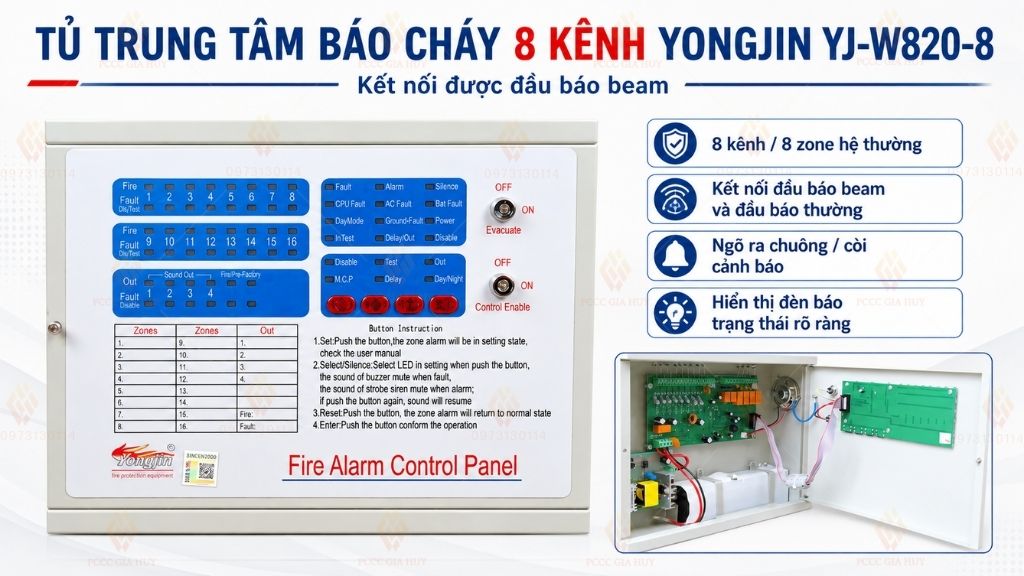

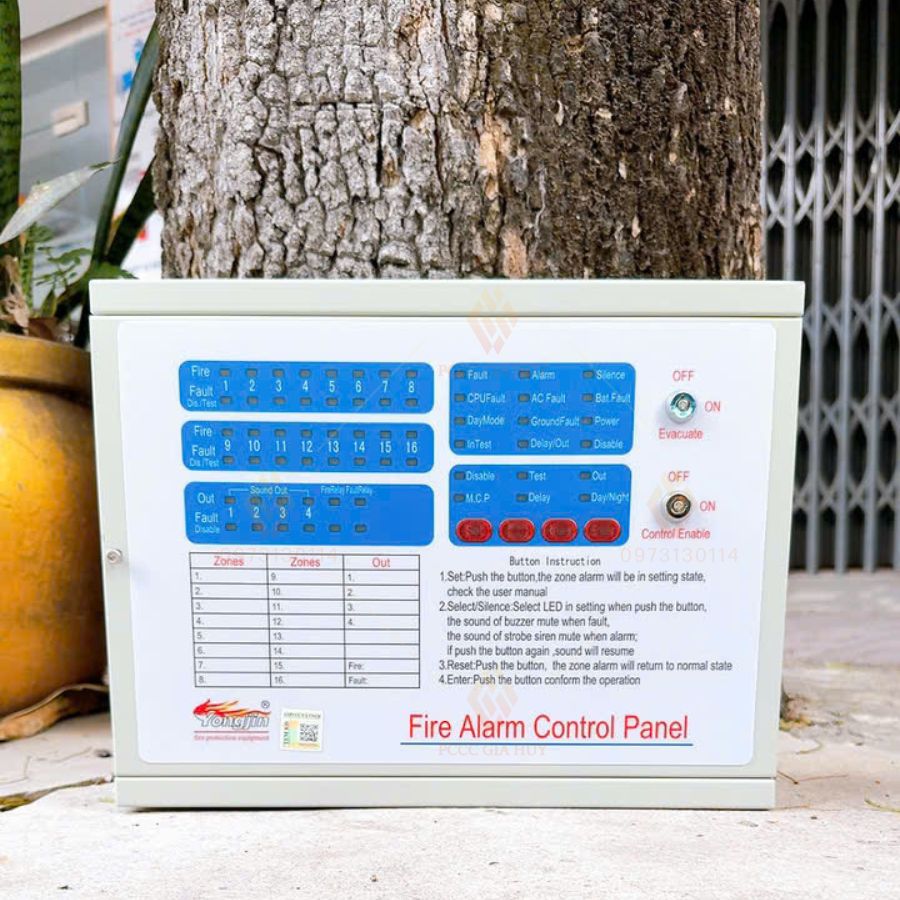

Tủ trung tâm báo cháy 8 kênh Yongjin YJ-W820-8 -Đầu báo Beam

Tủ trung tâm báo cháy 8 kênh Yongjin YJ-W820-8 là tủ điều khiển của hệ báo cháy thường, dùng để chia công trình thành tối đa 8 vùng giám sát độc lập và nhận biết nhanh khu vực đang phát tín hiệu cháy hoặc lỗi. Model này phù hợp nhà xưởng, kho, văn phòng, cửa hàng, khu dịch vụ hoặc công trình cần quản lý theo zone nhưng chưa cần nhận diện địa chỉ từng đầu báo. Điểm đáng quan tâm là cấu hình có thể phối hợp đầu báo Beam phù hợp, đồng thời có 4 ngõ sounder 24VDC để điều khiển thiết bị cảnh báo. Trước khi chốt tủ, cần kiểm tra cách chia zone, kiểu thiết bị đầu vào, tải chuông/còi và ngõ tín hiệu của đầu Beam để tránh mua đúng số kênh nhưng đấu không tương thích.

1. Công dụng của tủ trung tâm báo cháy 8 kênh Yongjin YJ-W820-8

Giám sát 8 vùng độc lập: mỗi zone là một tuyến giám sát riêng. Khi có báo cháy hoặc lỗi, người trực nhìn mặt tủ để xác định vùng xảy ra sự cố, từ đó khoanh khu vực kiểm tra nhanh hơn thay vì phải dò toàn bộ công trình.

Phù hợp hệ báo cháy thường: tủ nhận tín hiệu theo từng zone, thích hợp công trình muốn vận hành trực quan, dễ phân khu theo tầng, dãy phòng, khoang nhà hoặc nhóm chức năng.

Kết nối đầu báo Beam: cấu hình sản phẩm Gia Huy đang cung cấp có thể phối hợp đầu báo Beam phù hợp. Đây là lựa chọn đáng cân nhắc ở nhà xưởng, kho hoặc không gian trần cao khi phương án thiết kế sử dụng Beam; tuy nhiên phải xác định đúng ngõ báo cháy, ngõ lỗi và nguồn nuôi của model Beam trước khi đấu.

Điều khiển cảnh báo: YJ-W820-8 có 4 ngõ sounder, mỗi ngõ 400mA tại DC24V theo catalogue. Tổng tải chuông, còi hoặc đèn báo phải được tính theo dòng làm việc thực tế của từng mạch.

2. Đặc điểm nổi bật của tủ báo cháy 8 zone Yongjin YJ-W820-8

• 8 zone hiển thị riêng: giúp người vận hành nhận biết đúng vùng phát tín hiệu, thuận tiện khi chia theo tầng hoặc khu chức năng.

• Nguồn vào AC 110–240V: dải nguồn lưới rộng theo catalogue; điện áp hệ thống của tủ là DC 29V.

• 4 ngõ sounder 24VDC: mỗi ngõ tối đa 400mA, phù hợp tổ chức nhiều mạch cảnh báo nhưng vẫn phải tính tải từng ngõ trước khi đấu.

• Bảo vệ ngắn mạch zone 100mA: là thông số cần lưu ý khi kiểm tra tuyến, xử lý sự cố và lựa chọn cách đấu thiết bị đầu vào.

• Kích thước 321 × 247 × 88 mm: tủ có 8 vùng giám sát nhưng vẫn gọn để bố trí tại khu vực trực, phòng kỹ thuật hoặc vị trí dễ quan sát.

• Cấu hình bán rõ ràng: Gia Huy cung cấp kèm ắc quy, bảo hành 12 tháng, có tem kiểm định, còn hàng và xuất hóa đơn VAT đầy đủ.

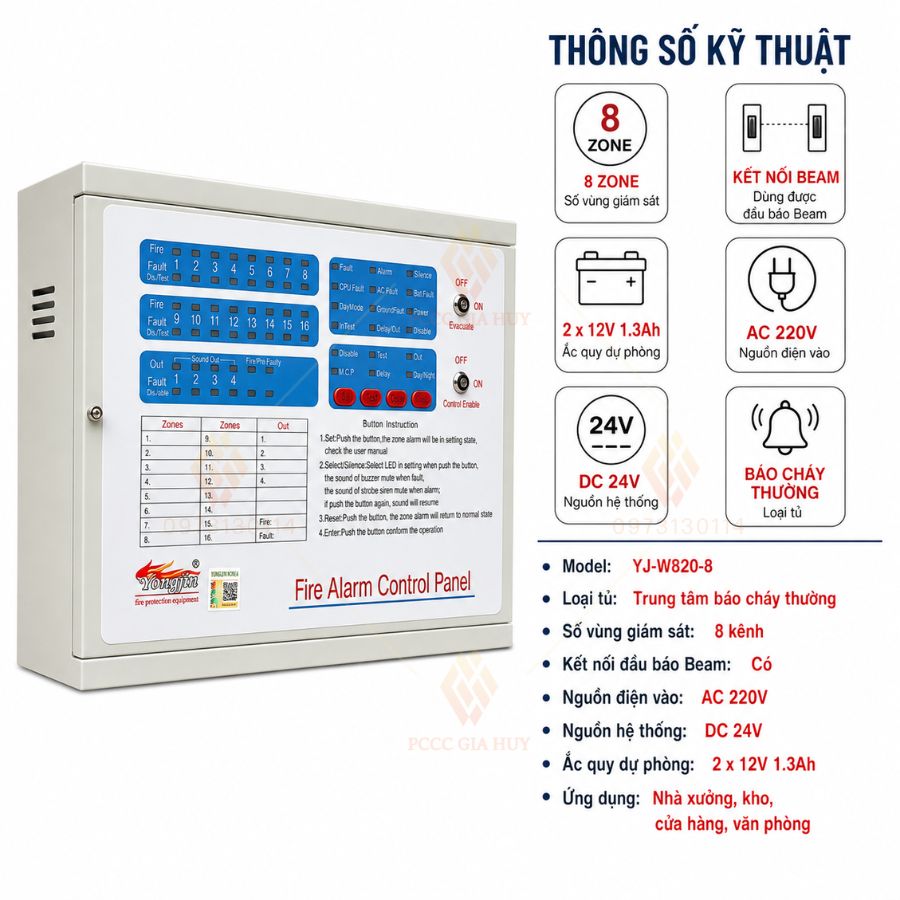

3. Thông số kỹ thuật tủ trung tâm báo cháy Yongjin YJ-W820-8

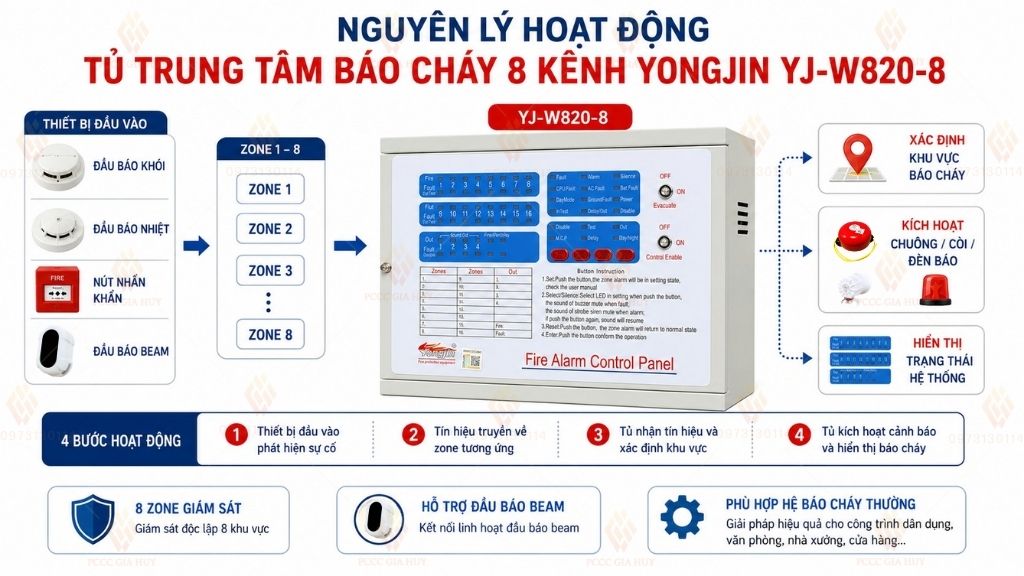

4. Nguyên lý hoạt động của tủ trung tâm báo cháy 8 kênh YJ-W820-8

Ở trạng thái bình thường: tủ liên tục giám sát các tuyến zone và điều kiện nguồn. Mỗi zone cần được đấu đúng sơ đồ để tủ nhận biết trạng thái bình thường, báo cháy hoặc lỗi của tuyến.

Khi có tín hiệu báo cháy: đầu báo hoặc nút nhấn làm thay đổi trạng thái của zone tương ứng; tủ hiển thị vùng có sự cố và kích hoạt các ngõ cảnh báo theo cấu hình hệ thống để chuông/còi/đèn phát tín hiệu.

Khi có lỗi tuyến: cần kiểm tra dây, điểm đấu, thiết bị trên tuyến và điều kiện ngắn mạch/hở mạch theo sơ đồ thực tế. Reset chỉ dùng sau khi đã xác định và xử lý nguyên nhân, không thay cho việc tìm lỗi.

Khi dùng đầu báo Beam: Beam cần được cấp đúng nguồn và đưa đúng tín hiệu alarm về zone. Nếu Beam có ngõ fault riêng, phương án giám sát lỗi phải được thiết kế theo đúng model Beam; không suy luận từ một loại Beam khác.

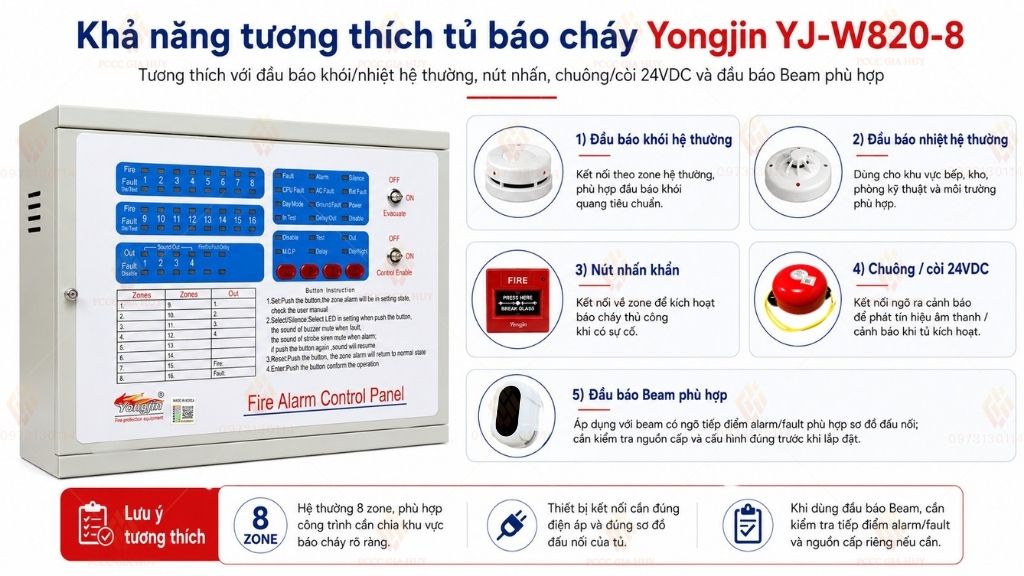

5. Tương thích đầu báo Beam và cách chọn tủ báo cháy Yongjin YJ-W820-8

5.1. Thiết bị nào có thể dùng với tủ trung tâm báo cháy YJ-W820-8?

Đầu báo khói và đầu báo nhiệt hệ thường: cùng bộ catalogue Yongjin có đầu báo khói YJK604-2 và đầu báo nhiệt YJN504-2. Khi phối ghép cần đối chiếu điện áp, dòng làm việc, kiểu tuyến và sơ đồ đầu dây của đúng thiết bị; không lấy thông số model khác để mặc định tương thích.

Nút nhấn khẩn: có thể đưa tín hiệu vào hệ báo cháy thường khi cách đấu và dòng báo động phù hợp với zone. Catalogue cùng bộ tài liệu có nút nhấn YJ-9718, nhưng vẫn phải kiểm tra sơ đồ cọc đấu khi thi công.

Chuông, còi và đèn cảnh báo: phải phù hợp 24VDC và tổng dòng trên từng ngõ không vượt 400mA. Nếu chia nhiều mạch cảnh báo, nên tính tải từng mạch trước khi đi dây để tránh quá tải ngõ sounder.

Đầu báo Beam: cấu hình sản phẩm được Gia Huy xác định có khả năng kết nối Beam phù hợp. Trước khi chốt cần biết model Beam, nguồn cấp, ngõ alarm/fault và kiểu tiếp điểm hoặc tín hiệu; không mặc định mọi Beam đều đấu trực tiếp như nhau.

5.2. Khi nào nên chọn tủ báo cháy 8 zone Yongjin YJ-W820-8?

• Công trình cần tối đa 8 vùng giám sát: phù hợp khi muốn chia khu vực rõ hơn tủ 2 hoặc 4 zone nhưng vẫn dùng hệ báo cháy thường.

• Muốn vận hành trực quan theo zone: người trực chỉ cần nhìn vùng hiển thị để khoanh khu vực cần kiểm tra, không cần quản lý địa chỉ từng đầu báo.

• Cần phối hợp đầu báo Beam: phù hợp với phương án có Beam ở kho, xưởng hoặc khu vực trần cao khi model Beam và cách giao tiếp đã được kiểm tra trước.

• Cần nhiều mạch cảnh báo: 4 ngõ sounder 24VDC cho phép tổ chức nhiều mạch hơn cấu hình nhỏ, trong giới hạn 400mA mỗi ngõ.

5.3. Khi nào không nên chọn YJ-W820-8?

• Cần nhận diện chính xác từng thiết bị: nên cân nhắc hệ báo cháy địa chỉ thay vì hệ thường theo zone.

• Cần nhiều hơn 8 zone: nên chọn tủ có số zone lớn hơn ngay từ đầu thay vì cố ghép nhiều khu vực vào một tuyến khó quản lý.

• Cần mở rộng hoặc nối mạng tủ: catalogue YJ-W820-8 được cung cấp chưa xác nhận các chức năng này; không nên mua khi đây là yêu cầu bắt buộc của hệ thống.

• Chưa xác định kiểu giao tiếp của đầu Beam: cần kiểm tra model Beam trước khi chốt, tránh tình trạng mua tủ xong mới phát hiện phải bổ sung relay, nguồn hoặc thay đổi sơ đồ.

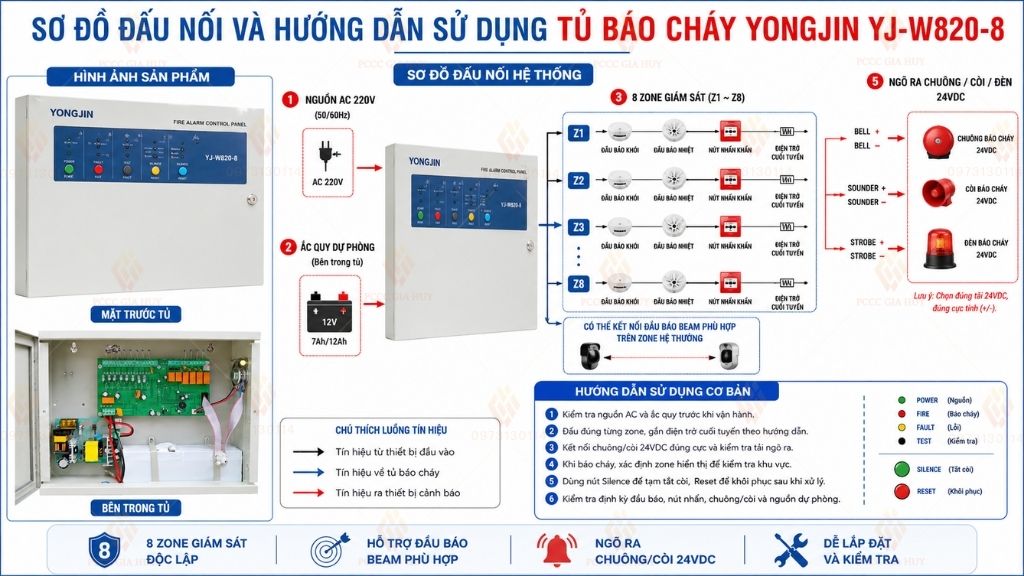

6. Lắp đặt, vận hành và bảo trì tủ trung tâm báo cháy Yongjin YJ-W820-8

Trước khi đấu dây: lập sơ đồ chia 8 zone, ghi rõ thiết bị trên từng tuyến, ngõ sounder sử dụng và tải dự kiến. Dán nhãn zone theo đúng tên khu vực để người trực không phải đoán khi có sự cố.

Với đầu báo Beam: xác định riêng nguồn nuôi Beam, ngõ alarm, ngõ fault và kiểu tiếp điểm/tín hiệu. Không tự lấy nguồn từ zone nếu tài liệu Beam không cho phép.

Với ngõ sounder: tính dòng từng chuông/còi/đèn và tổng tải trên mỗi ngõ; không vượt 400mA/ngõ ở 24VDC. Nếu tải lớn hơn cần thiết kế giải pháp trung gian phù hợp thay vì câu thêm trực tiếp.

Khi nghiệm thu: thử lần lượt từng zone, từng ngõ cảnh báo, trạng thái lỗi và khả năng phục hồi sau khi xử lý nguyên nhân. Hệ có Beam phải thử cả tín hiệu cháy và tín hiệu lỗi của Beam theo đúng hướng dẫn model.

Bảo trì định kỳ: kiểm tra nguồn lưới, ắc quy, đầu cốt, dây zone, tải cảnh báo và thiết bị trên tuyến. Với Beam cần kiểm tra thêm độ căn chỉnh, bề mặt phản xạ/đường tia và tình trạng ngõ fault để hạn chế báo lỗi hoặc mất giám sát.

7. Mua tủ trung tâm báo cháy 8 kênh Yongjin YJ-W820-8 tại PCCC Gia Huy

Nếu đang lắp mới, thay tủ cũ hoặc cần ghép đầu báo Beam, khách có thể gửi cho Gia Huy model Beam, ảnh cọc đấu, số zone cần chia và số lượng chuông/còi dự kiến. Gia Huy sẽ hỗ trợ đối chiếu cấu hình trước khi chốt để hạn chế tình trạng mua đúng “8 kênh” nhưng sai cách đấu hoặc thiếu tải ngõ ra. YJ-W820-8 hiện được Gia Huy cung cấp theo cấu hình có ắc quy, bảo hành 12 tháng, có tem kiểm định, còn hàng và xuất hóa đơn VAT đầy đủ.

Gửi model/ảnh cọc đấu + nhu cầu 8 zone để Gia Huy kiểm tra tương thích trước khi đặt hàng.
