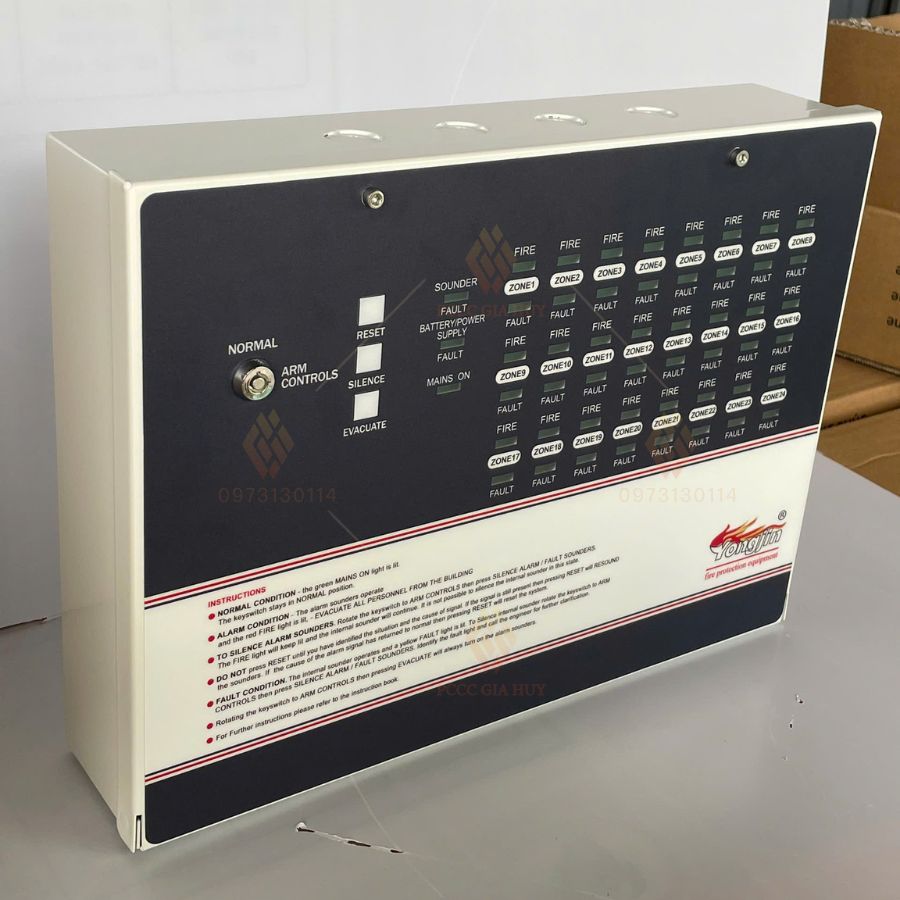

Tủ trung tâm báo cháy 24 kênh Yongjin YJ-824

Tủ trung tâm báo cháy Yongjin YJ-824 là tủ điều khiển hệ báo cháy thường 24 vùng, phù hợp công trình cần chia nhiều khu vực giám sát nhưng vẫn muốn vận hành theo zone trực quan. Tủ tiếp nhận tín hiệu từ các tuyến báo cháy, hiển thị khu vực có báo cháy hoặc lỗi để người trực khoanh vùng kiểm tra và điều khiển cảnh báo theo cấu hình hệ thống. Với 24 zone, YJ-824 phù hợp các công trình nhiều tầng, nhiều khu chức năng hoặc mặt bằng rộng; điểm cần kiểm tra trước khi chọn là số zone thực tế, loại thiết bị đang dùng, tải ngõ ra và cách đấu của hệ hiện hữu.

1. Công dụng của tủ trung tâm báo cháy Yongjin YJ-824

Quản lý 24 khu vực độc lập: YJ-824 cho phép chia hệ thống thành 24 zone. Mỗi zone có thể đại diện cho một tầng, một khu vực hoặc một nhóm phòng, giúp việc khoanh vùng khi có báo cháy rõ ràng hơn.

Tiếp nhận và hiển thị tín hiệu theo zone: Khi tuyến đầu báo hoặc nút nhấn khẩn phát tín hiệu, tủ nhận biết zone liên quan và hiển thị trạng thái để người trực xác định khu vực cần kiểm tra.

Phù hợp hệ báo cháy thường quy mô lớn hơn: So với tủ 2, 4 hoặc 8 zone, cấu hình 24 zone phù hợp công trình cần chia nhiều khu vực nhưng chưa cần hệ địa chỉ xác định chính xác từng đầu báo.

Điều khiển cảnh báo theo cấu hình hệ thống: Tủ làm trung tâm xử lý tín hiệu và đưa lệnh đến các ngõ ra cảnh báo theo thiết kế. Tổng dòng ngõ ra của model được giới hạn ở 400mA, vì vậy tải thực tế phải được kiểm tra trước khi kết nối.

2. Đặc điểm nổi bật của tủ trung tâm báo cháy 24 kênh yongjin YJ-824

24 zone trên cùng một tủ: Khả năng quản lý 24 vùng giúp công trình chia nhỏ mặt bằng để nhận biết khu vực phát tín hiệu rõ hơn, đặc biệt hữu ích với nhà nhiều tầng hoặc có nhiều khu chức năng.

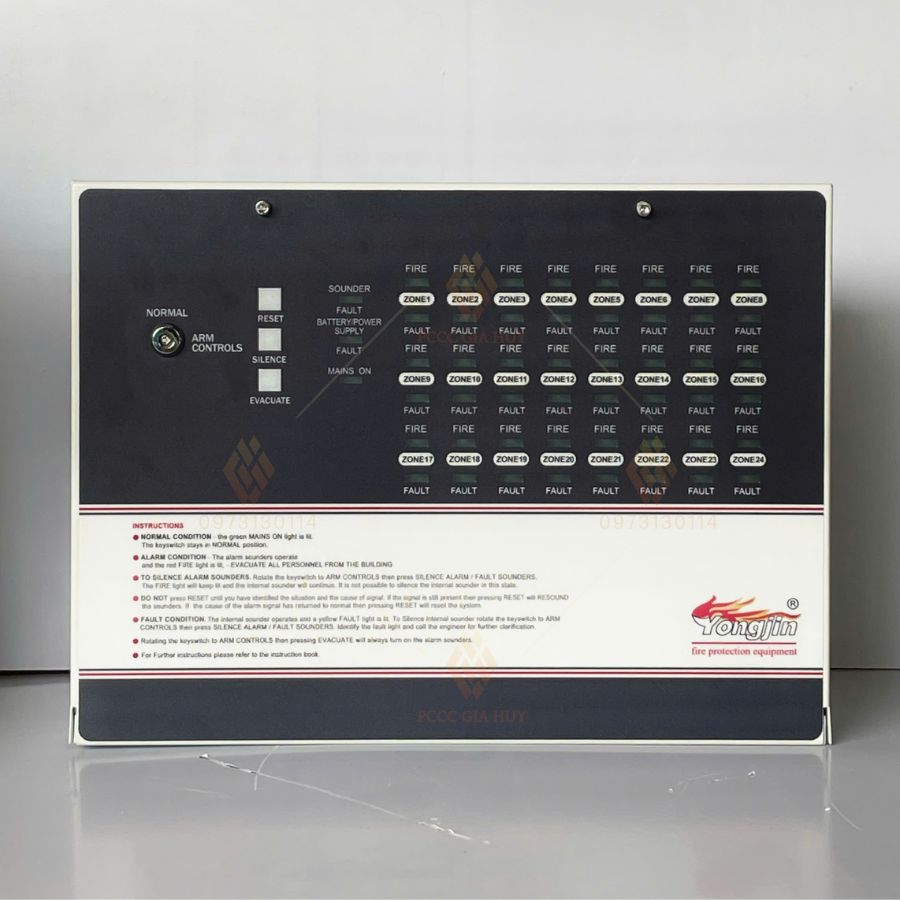

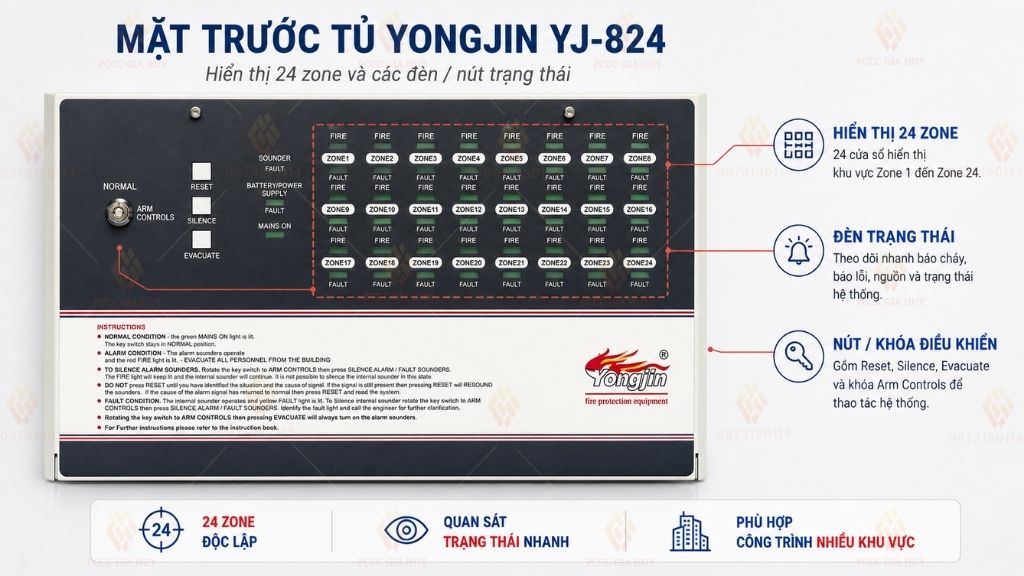

Bảng trạng thái trực quan: Hình sản phẩm trong tài liệu hãng thể hiện các chỉ thị FIRE/FAULT theo từng zone cùng cụm điều khiển ở mặt trước, hỗ trợ quan sát trạng thái nhanh khi vận hành.

Nguồn chính AC 220–230V: Tủ sử dụng nguồn điện lưới AC 220–230V và nguồn nội bộ DC 27V nominal theo thông số của model YJ-824.

Tổng dòng ngõ ra tối đa 400mA: Đây là giới hạn quan trọng khi tính tải thiết bị cảnh báo và các ngõ ra liên quan. Không nên chỉ đếm số thiết bị mà phải cộng dòng tiêu thụ thực tế theo đúng sơ đồ và cấu hình.

Kích thước tủ 320 × 238 × 73,5 mm: Kích thước tương đối gọn so với số lượng 24 zone, thuận tiện bố trí tại khu vực trực hoặc phòng kỹ thuật khi mặt bằng lắp đặt phù hợp.

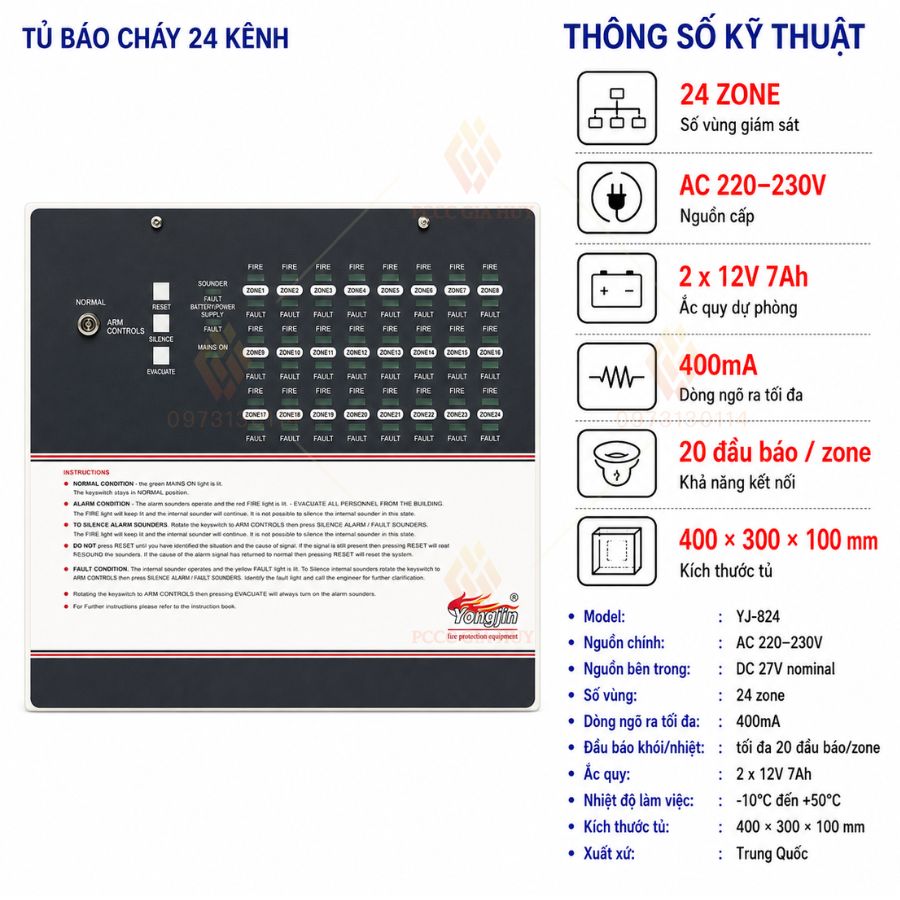

3. Thông số kỹ thuật tủ trung tâm báo cháy Yongjin YJ-824

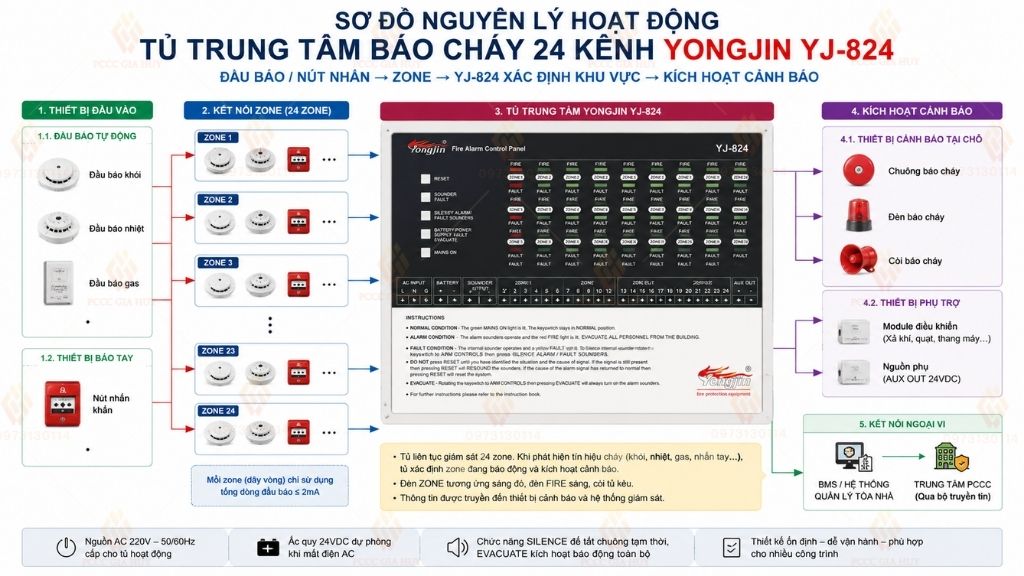

4. Nguyên lý hoạt động tủ trung tâm báo cháy 24 kênh yongjin YJ-824

Ở trạng thái giám sát: Tủ theo dõi các tuyến báo cháy của 24 zone. Khi hệ thống ổn định, người trực theo dõi trạng thái nguồn và các chỉ thị trên mặt tủ.

Khi có báo cháy: Đầu báo hoặc nút nhấn trên một zone phát tín hiệu về tủ. Tủ xác định zone liên quan, hiển thị trạng thái báo cháy và điều khiển thiết bị cảnh báo theo cấu hình đấu nối của hệ thống.

Khi có lỗi tuyến hoặc lỗi hệ thống: Các chỉ thị trạng thái giúp người vận hành nhận biết khu vực hoặc phần hệ thống cần kiểm tra. Việc xử lý phải dựa trên đúng sơ đồ của YJ-824 thay vì nối tắt để xóa lỗi.

Sau khi xử lý nguyên nhân: Người vận hành kiểm tra lại khu vực, bảo đảm tín hiệu đã trở về bình thường rồi thực hiện khôi phục tủ theo hướng dẫn vận hành của model.

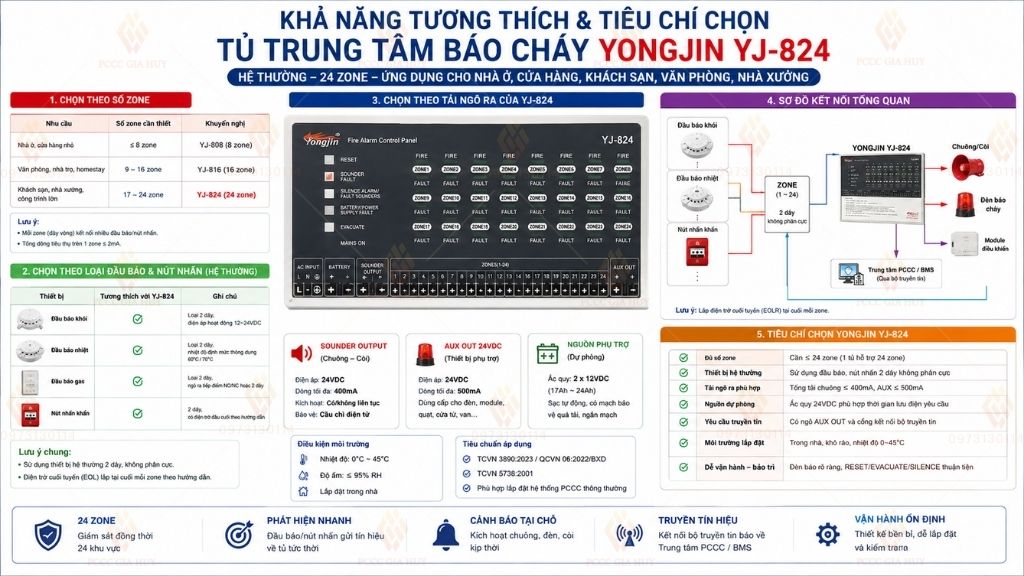

5. Khả năng tương thích và tiêu chí chọn mua tủ trung tâm báo cháy 24 kênh yongjin YJ-824

5.1. Tủ trung tâm báo cháy Yongjin YJ-824 tương thích với thiết bị nào?

Đầu báo khói và đầu báo nhiệt: YJ-824 cho phép tối đa 20 đầu báo khói/nhiệt trên mỗi zone theo thông số hãng. Catalogue cùng bộ tài liệu có giới thiệu đầu báo khói YJK604-2 và đầu báo nhiệt YJN504-2, nhưng không công bố đây là danh sách tương thích riêng của YJ-824; khi phối ghép vẫn phải đối chiếu đặc tính điện, dòng và sơ đồ đấu nối.

Nút nhấn và chuông/còi: Bộ catalogue có nút nhấn YJ-9718 và chuông YJ-619 24V, tuy nhiên trang YJ-824 không công bố sơ đồ ngõ vào/ngõ ra chi tiết. Cần kiểm tra đúng cầu đấu, cực tính và tổng tải trước khi kết nối.

Thiết bị khác hãng: Không nên kết luận tương thích chỉ vì cùng là hệ thường hoặc cùng điện áp danh định. Tính tương thích còn phụ thuộc kiểu mạch, dòng làm việc, điện trở giám sát và sơ đồ của từng thiết bị.

5.2. Khi nào nên chọn tủ trung tâm báo cháy Yongjin YJ-824?

·        Công trình cần tối đa 24 khu vực giám sát độc lập.

·        Muốn dùng hệ báo cháy thường và chỉ cần xác định khu vực theo zone thay vì địa chỉ từng đầu báo.

·        Số lượng đầu báo trên từng zone nằm trong giới hạn tối đa 20 đầu báo/zone của model.

·        Tổng tải ngõ ra của phương án thiết kế nằm trong giới hạn 400mA và đã được kiểm tra trước khi đấu nối.

·        Cần tủ 24 zone có kích thước 320 × 238 × 73,5 mm phù hợp vị trí lắp đặt.

5.3. Khi nào không nên chọn YJ-824?

Không nên chọn YJ-824 khi công trình cần hơn 24 zone, cần xác định chính xác từng đầu báo theo địa chỉ, cần lưu lịch sử sự kiện chi tiết hoặc cần chức năng mở rộng/nối mạng mà catalogue hiện tại chưa xác nhận. Cũng không nên dùng YJ-824 để thay tủ đang hoạt động nếu chưa kiểm tra kiểu tuyến, điện trở cuối tuyến và tải cảnh báo của hệ thống cũ.

6. Hướng dẫn lắp đặt và vận hành cơ bản của tủ trung tâm báo cháy 24 kênh yongjin YJ-824

Trước khi lắp: Lập bảng chia 24 zone theo tầng, khu vực hoặc nhóm phòng và đặt tên zone rõ ràng để người trực dễ nhận biết khi có sự kiện.

Đấu nối theo đúng tài liệu model: Không dùng sơ đồ của YJ-808 hoặc YJ-816 thay cho YJ-824. Phần đấu nối nguồn điện lưới và thiết bị cảnh báo nên do kỹ thuật viên có chuyên môn thực hiện khi hệ thống đã được cô lập nguồn an toàn.

Kiểm tra tải ngõ ra: Cộng dòng tiêu thụ của các thiết bị được điều khiển và bảo đảm tổng tải không vượt giới hạn 400mA mà tài liệu YJ-824 công bố.

Chạy thử từng zone: Sau khi hoàn thiện, kiểm tra lần lượt từng vùng, xác nhận tủ hiển thị đúng zone và các thiết bị cảnh báo hoạt động theo phương án đã thiết kế.

Bảo trì định kỳ: Theo dõi nguồn, đèn báo trạng thái, dây tuyến, thiết bị đầu cuối và nguồn dự phòng thực tế của hệ thống. Nếu tủ báo lỗi, ghi lại zone/trạng thái trước khi xử lý thay vì nối tắt để tắt cảnh báo.

7. Mua tủ trung tâm báo cháy Yongjin YJ-824 tại Gia Huy

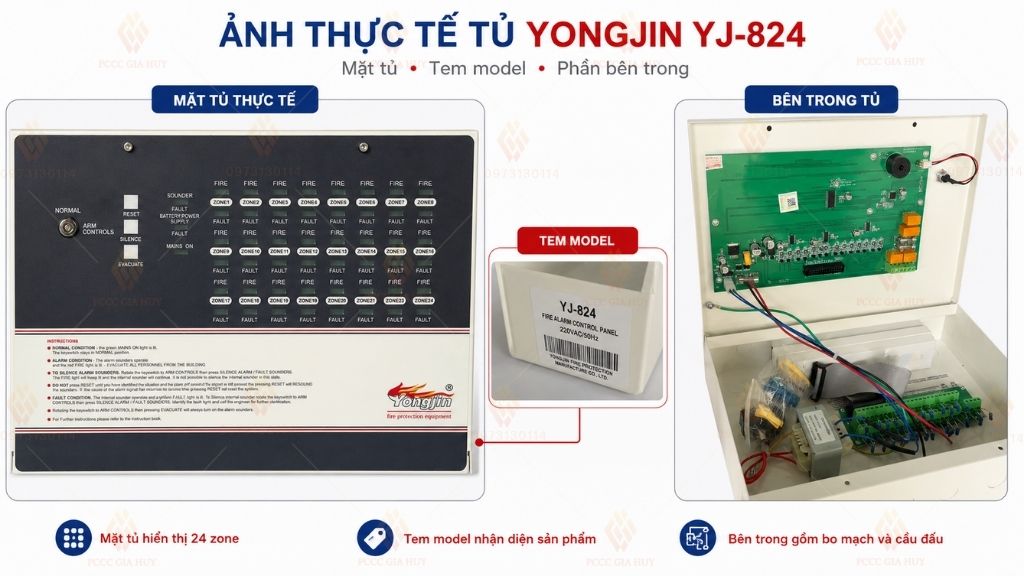

Gia Huy cung cấp tủ trung tâm báo cháy Yongjin YJ-824 bảo hành 12 tháng, tình trạng kho còn hàng, có tem kiểm định và xuất hóa đơn VAT đầy đủ. Với trường hợp thay tủ cũ hoặc phối ghép với hệ thiết bị đang sử dụng, khách nên gửi ảnh mặt tủ, tem model, cầu đấu, số zone đang dùng và danh sách đầu báo/thiết bị cảnh báo để Gia Huy hỗ trợ kiểm tra trước khi giao hàng.
