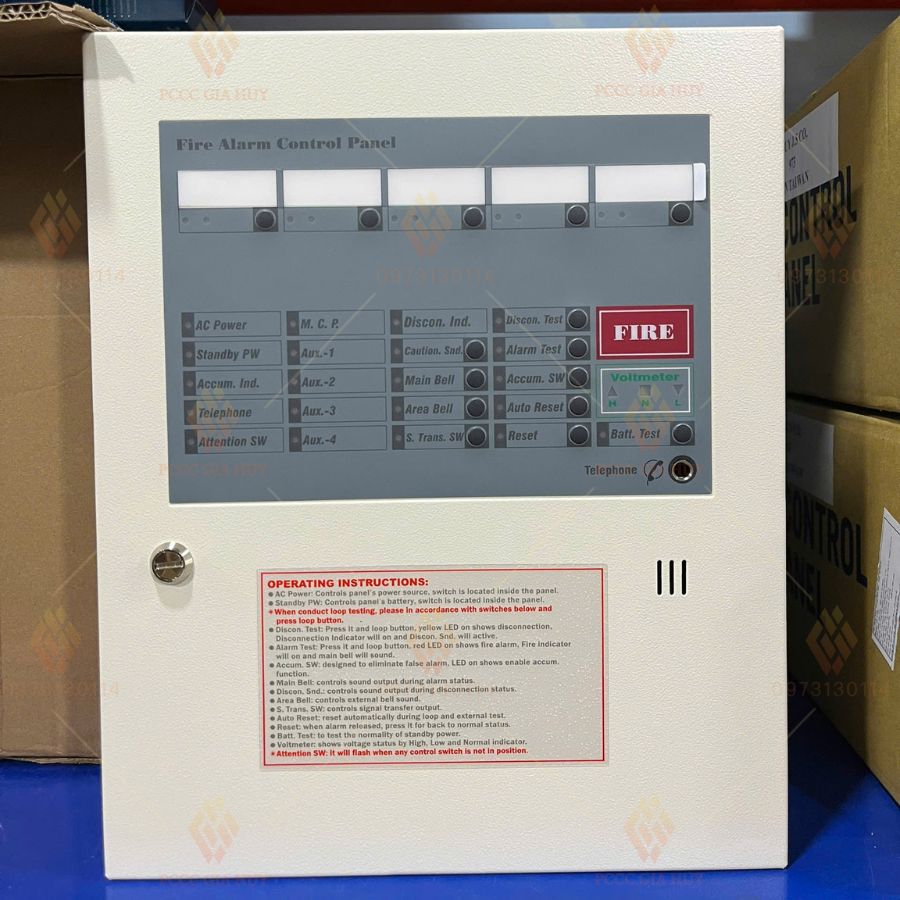

Tủ trung tâm báo cháy 4 kênh Horing AH-00212-4L chính hãng

Tủ trung tâm báo cháy Horing AH-00212-4L là tủ điều khiển 4 vùng dành cho hệ báo cháy thường. Tủ tiếp nhận tín hiệu từ đầu báo và nút nhấn, xác định khu vực xảy ra sự cố, hiển thị trạng thái báo cháy hoặc lỗi tuyến và điều khiển chuông, còi cùng các ngõ ra liên quan. Model này phù hợp với cửa hàng, văn phòng, khách sạn nhỏ, trường học, kho và công trình cần chia tối đa 4 khu vực giám sát rõ ràng.

1. Công dụng của tủ trung tâm báo cháy Horing AH-00212-4L

AH-00212-4L đóng vai trò trung tâm tiếp nhận và xử lý tín hiệu của hệ thống báo cháy. Khi đầu báo khói, đầu báo nhiệt hoặc nút nhấn khẩn trên một zone tác động, tủ sẽ nhận tín hiệu, hiển thị đúng vùng và kích hoạt thiết bị cảnh báo theo cấu hình.

Việc chia thành 4 zone giúp công trình quản lý theo tầng, phòng hoặc khu chức năng. Ví dụ: zone 1 cho tầng trệt, zone 2 cho tầng lầu, zone 3 cho kho và zone 4 cho khu kỹ thuật. Cách chia này đặc biệt hữu ích với hệ thường vì tủ xác định theo khu vực, không xác định chính xác từng đầu báo như hệ địa chỉ.

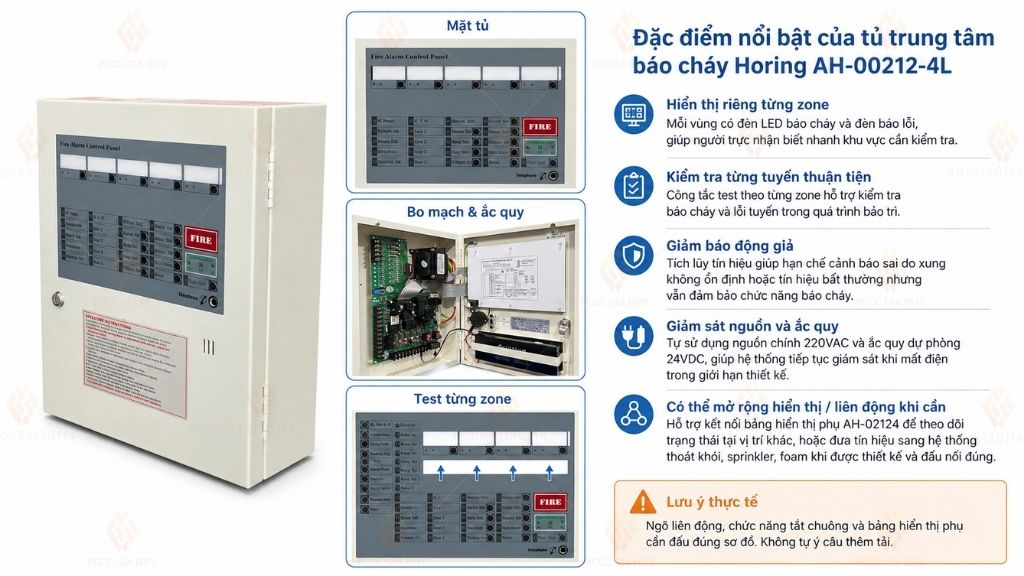

2. Đặc điểm nổi bật của tủ trung tâm báo cháy Horing AH-00212-4L

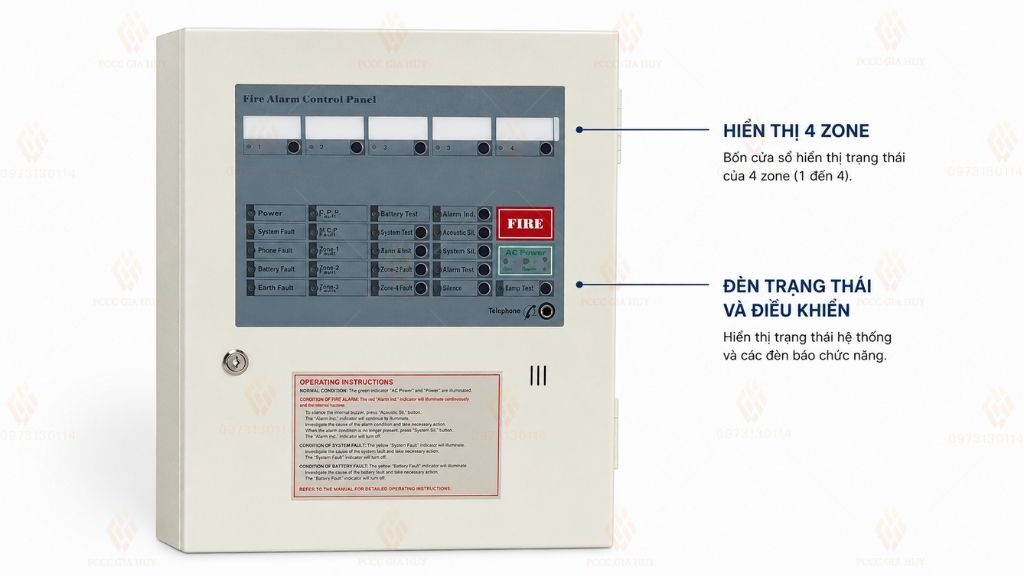

Hiển thị riêng từng zone: Mỗi vùng có đèn LED báo cháy và đèn báo lỗi, giúp người trực nhận biết nhanh khu vực cần kiểm tra.

Kiểm tra từng tuyến thuận tiện: Công tắc test theo từng zone hỗ trợ kiểm tra báo cháy và lỗi tuyến trong quá trình bảo trì.

Giảm báo động giả: Chức năng tích lũy tín hiệu giúp hạn chế cảnh báo sai do xung không ổn định hoặc tín hiệu bất thường nhưng vẫn bảo đảm chức năng báo cháy.

Giám sát nguồn và ắc quy: Tủ sử dụng nguồn chính 220VAC và ắc quy dự phòng 24VDC, giúp hệ thống tiếp tục giám sát khi mất điện trong giới hạn thiết kế.

Có thể mở rộng hiển thị: Hỗ trợ kết nối bảng hiển thị phụ AH-02124 để theo dõi trạng thái tại vị trí khác.

Hỗ trợ liên động: Có thể đưa tín hiệu sang hệ thống thoát khói, sprinkler hoặc foam khi được thiết kế và đấu nối đúng phương án.

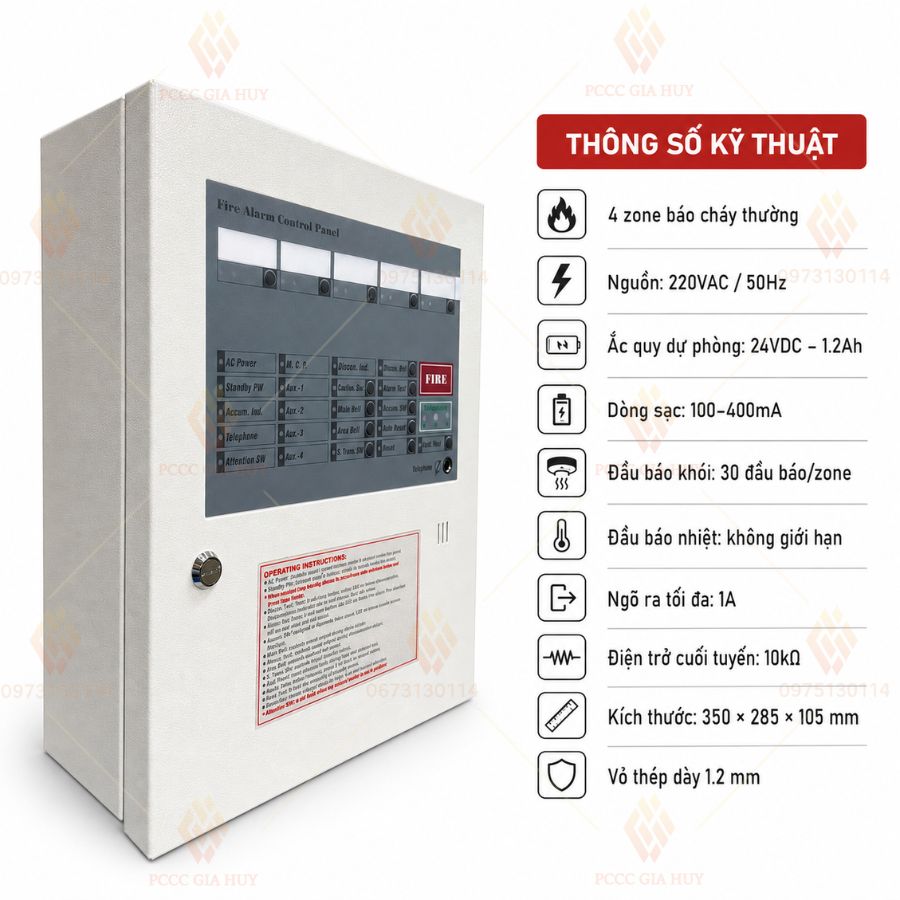

3. Thông số kỹ thuật tủ Horing AH-00212-4L

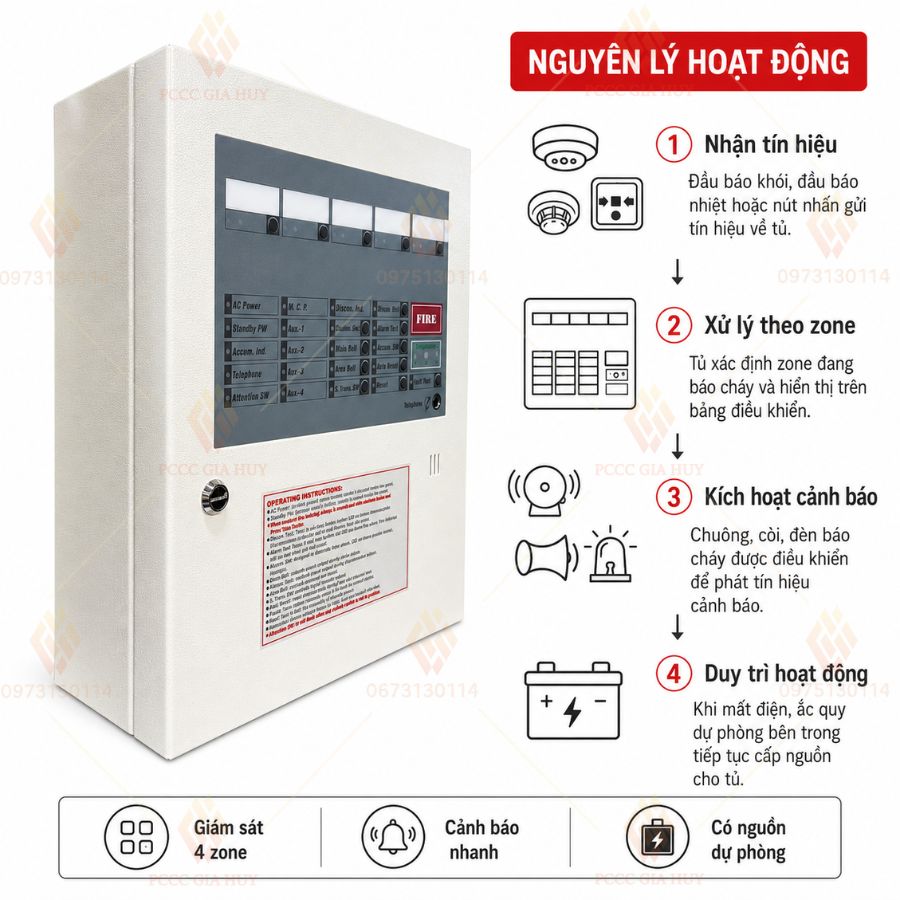

4. Nguyên lý hoạt động

Ở trạng thái bình thường, tủ liên tục giám sát từng zone thông qua đường dây và điện trở cuối tuyến. Khi đường dây đúng, thiết bị không tác động và nguồn ổn định, tủ duy trì trạng thái giám sát.

Khi có cháy: Đầu báo hoặc nút nhấn làm thay đổi trạng thái tuyến. Tủ xác định zone tác động, bật đèn báo cháy, phát còi nội bộ và điều khiển ngõ chuông/còi.

Khi đứt dây hoặc lỗi tuyến: Tủ nhận biết sự thay đổi bất thường trên đường dây và hiển thị lỗi ở zone tương ứng.

Khi mất điện lưới: Tủ chuyển sang nguồn ắc quy dự phòng và đồng thời hiển thị trạng thái nguồn để người vận hành kiểm tra.

Sau khi xử lý: Người vận hành kiểm tra khu vực, khắc phục nguyên nhân rồi reset tủ để đưa hệ thống về trạng thái giám sát.

5. Khả năng tương thích và tiêu chí chọn mua

5.1. Thiết bị có thể kết nối

Tủ AH-00212-4L dùng với thiết bị báo cháy hệ thường như đầu báo khói, đầu báo nhiệt, nút nhấn khẩn, chuông, còi và đèn báo phù hợp thông số. Không dùng trực tiếp thiết bị địa chỉ vì nguyên lý giao tiếp khác nhau.

Bảng hiển thị phụ Horing AH-02124 có thể hoạt động đồng thời với tủ và giúp theo dõi trạng thái zone ở vị trí khác. Đây là lựa chọn phù hợp khi tủ chính đặt trong phòng kỹ thuật nhưng cần thêm điểm quan sát ở quầy lễ tân, bảo vệ hoặc phòng trực.

5.2. Nên chọn model này khi

·         Công trình cần tối đa 4 khu vực giám sát độc lập.

·         Hệ thống đang dùng thiết bị báo cháy thường và muốn thay tủ cùng nguyên lý.

·         Cần bảng điều khiển dễ quan sát, dễ thử từng zone và thuận tiện bảo trì.

·         Muốn kết nối thêm bảng hiển thị phụ AH-02124 hoặc các ngõ liên động theo thiết kế.

5.3. Không nên chọn khi

Công trình có nhiều khu vực, cần xác định chính xác từng đầu báo, cần lưu lịch sử sự kiện chi tiết hoặc cần mở rộng lớn trong tương lai. Trường hợp này nên xem xét tủ báo cháy địa chỉ hoặc tủ thường có số zone lớn hơn.

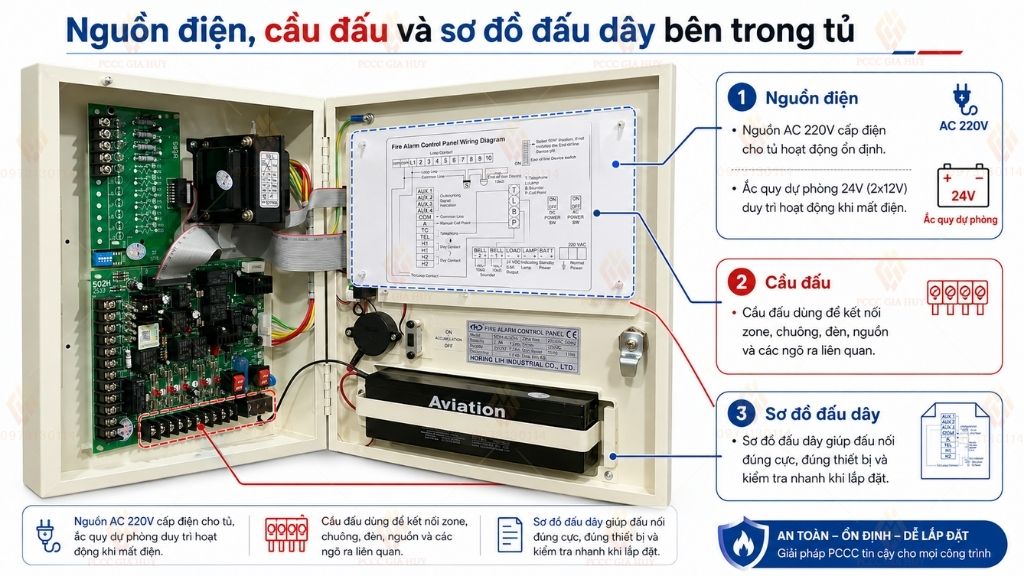

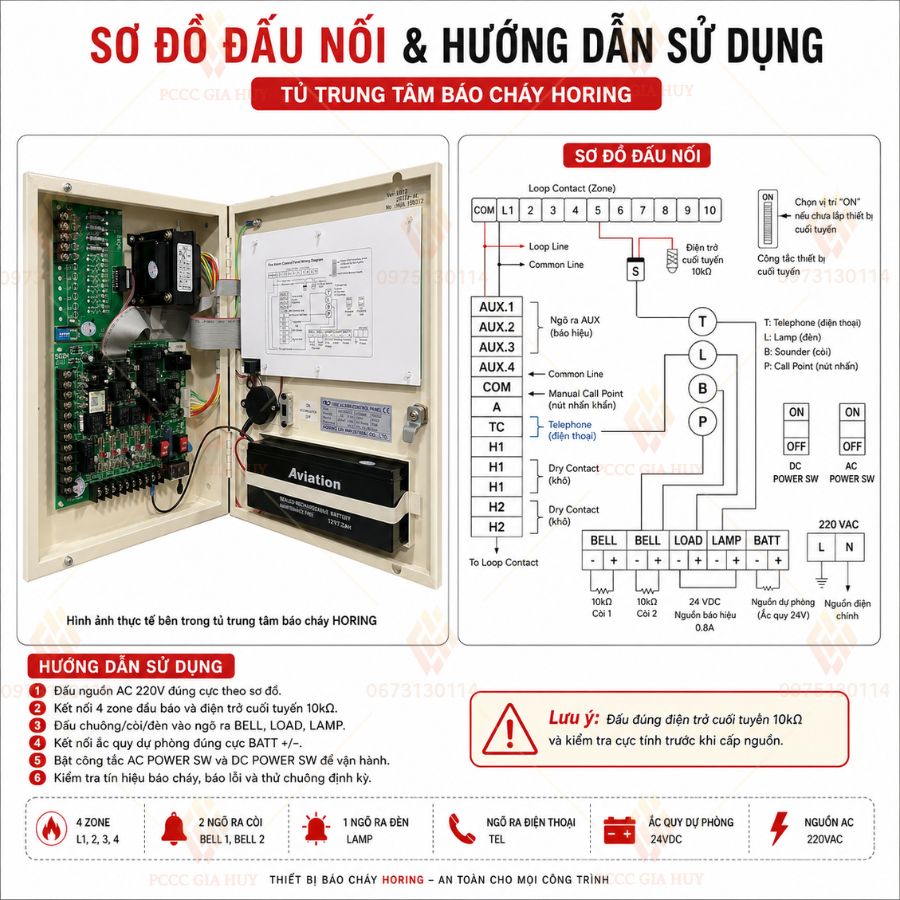

6. Hướng dẫn lắp đặt và vận hành cơ bản

Lắp vị trí phù hợp: Đặt tủ ở nơi khô ráo, dễ quan sát, thuận tiện thao tác và có người chịu trách nhiệm theo dõi.

Phân zone rõ ràng: Ghi tên khu vực tương ứng với từng zone để người trực xác định nhanh khi có tín hiệu.

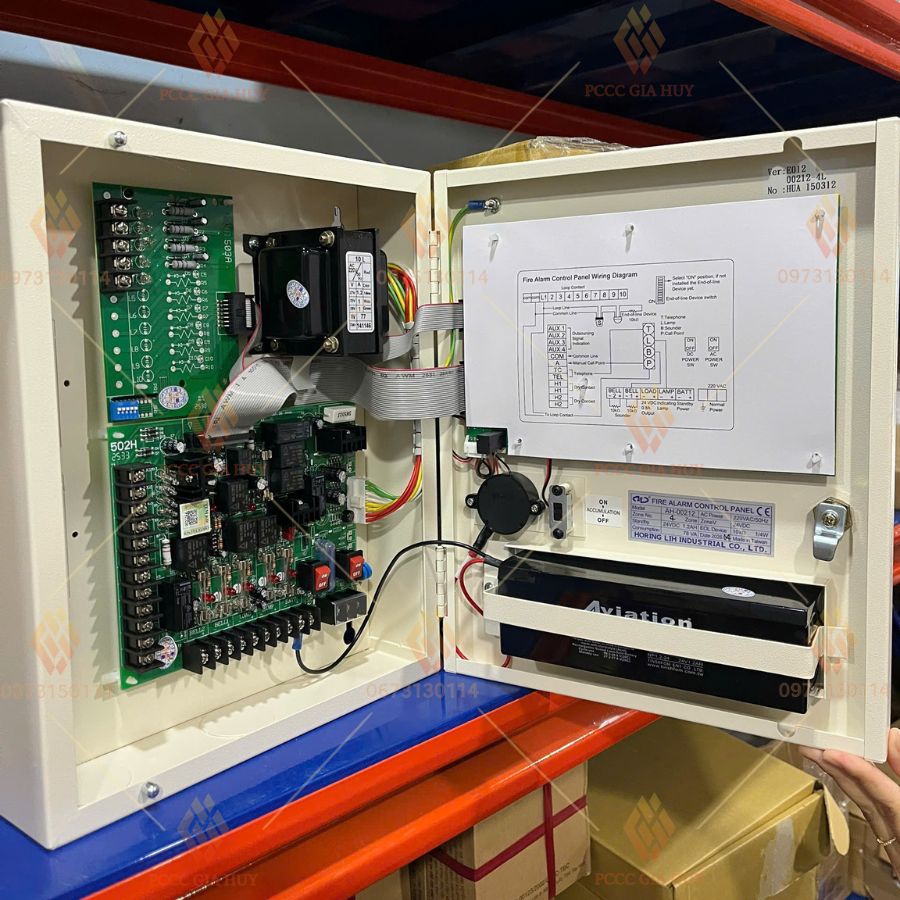

Đấu đúng điện trở cuối tuyến: Mỗi zone dùng điện trở cuối tuyến 10kΩ đặt ở cuối đường dây, không đặt ngay trong tủ nếu tuyến có thiết bị thực tế.

Kiểm tra tải chuông và nguồn: Tính tổng dòng của chuông, còi, đèn và thiết bị liên động trước khi đấu vào ngõ ra.

Thử hệ thống sau khi lắp: Test lần lượt từng đầu báo, nút nhấn, chuông/còi, lỗi đứt tuyến, mất điện lưới và hoạt động của ắc quy.

Bảo trì định kỳ: Vệ sinh tủ, siết đầu dây, kiểm tra cầu chì, ắc quy, lỗi tuyến và chức năng cảnh báo theo kế hoạch bảo trì.

7. Tư vấn và đặt mua tủ Horing AH-00212-4L tại Gia Huy

Khách đang lắp mới hoặc thay tủ cũ nên gửi hình tem model, ảnh cầu đấu, số zone, danh sách đầu báo và thiết bị cảnh báo đang sử dụng. Gia Huy sẽ hỗ trợ kiểm tra khả năng tương thích, tư vấn cách chia zone và chuẩn bị đúng phụ kiện cần thiết trước khi giao hàng.
