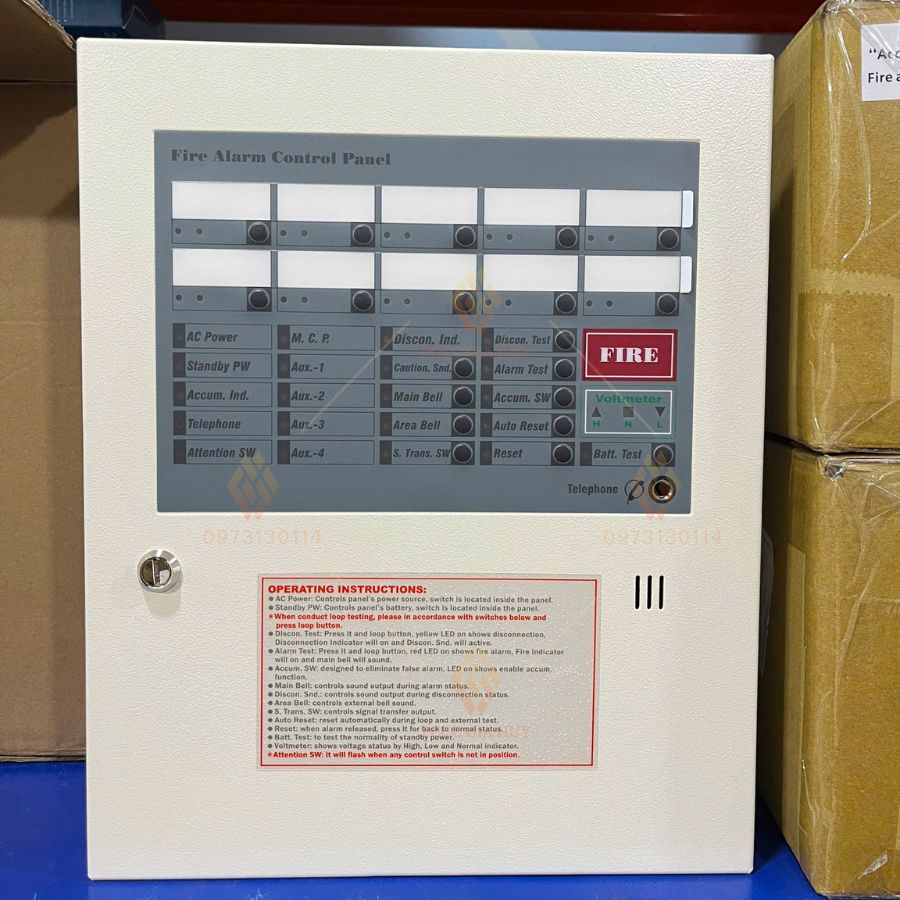

Tủ trung tâm báo cháy 10 kênh Horing AH-00212-10L

Tủ trung tâm báo cháy Horing AH-00212-10L là tủ điều khiển 10 vùng dành cho hệ báo cháy thường. Tủ tiếp nhận tín hiệu từ đầu báo và nút nhấn trên từng zone, hiển thị khu vực có cháy hoặc lỗi tuyến, đồng thời điều khiển các thiết bị cảnh báo theo cấu hình hệ thống. Catalogue Horing của dòng AH-00212 1–10 zone xác nhận nguồn 220VAC/50Hz, ắc quy dự phòng 24VDC 1.2Ah, điện trở cuối tuyến 10kΩ/zone và dòng ngõ ra tối đa 1A.

1. Công dụng của tủ trung tâm báo cháy Horing AH-00212-10L

Giám sát 10 khu vực độc lập: Mỗi zone là một tuyến báo cháy riêng. Khi đầu báo hoặc nút nhấn tác động, tủ xác định zone tương ứng để người trực khoanh nhanh khu vực cần kiểm tra.

Điều khiển cảnh báo theo hệ thường: Tủ làm nhiệm vụ tiếp nhận và xử lý tín hiệu zone, sau đó phát tín hiệu cảnh báo qua các ngõ ra phù hợp với thiết kế hệ thống. 10 zone không có nghĩa là chỉ đấu được 10 đầu báo; mỗi zone có thể quản lý nhiều thiết bị trong giới hạn kỹ thuật của nhà sản xuất.

2. Đặc điểm nổi bật của Horing AH-00212-10L

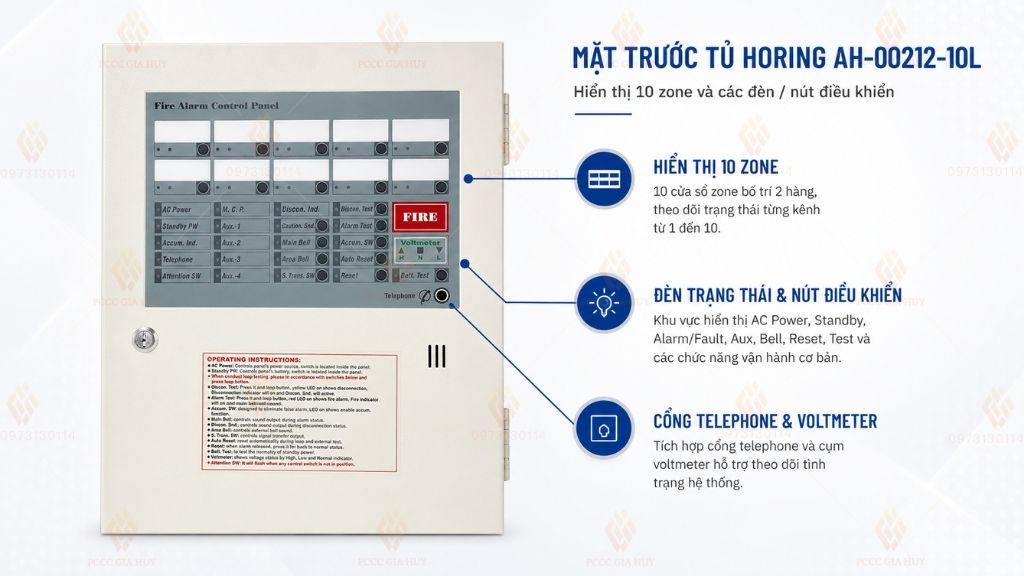

Hiển thị riêng từng zone: Mỗi zone dùng hai LED khác nhau để chỉ thị báo cháy và đứt tuyến, giúp người vận hành phân biệt nhanh trạng thái.

Kiểm tra từng zone thuận tiện: Công tắc Zone Test dạng nhấn theo từng vòng giúp kiểm tra tuyến và giảm rủi ro tiếp điểm kém do bụi hoặc thao tác sai.

Giảm báo giả do tín hiệu bất thường: Chức năng Accumulation hỗ trợ hạn chế cảnh báo do xung không ổn định hoặc tín hiệu bất thường mà không làm mất chức năng báo cháy.

Giám sát nguồn và ắc quy: Nguồn chính 220VAC/50Hz, ắc quy dự phòng 24VDC 1.2Ah; mạch sạc 26VDC 100–400mA có chức năng tự điều chỉnh.

Hỗ trợ bảng hiển thị phụ: Catalogue nêu bảng annunciator AH-02124 có thể dùng với dòng AH-00212 để theo dõi trạng thái ở vị trí khác.

Hỗ trợ liên động theo thiết kế: Catalogue mô tả khả năng chuyển tín hiệu từ báo cháy sang các hệ thống như hút khói, sprinkler hoặc foam khi được thiết kế và đấu nối phù hợp.

3. Thông số kỹ thuật tủ Horing AH-00212-10L

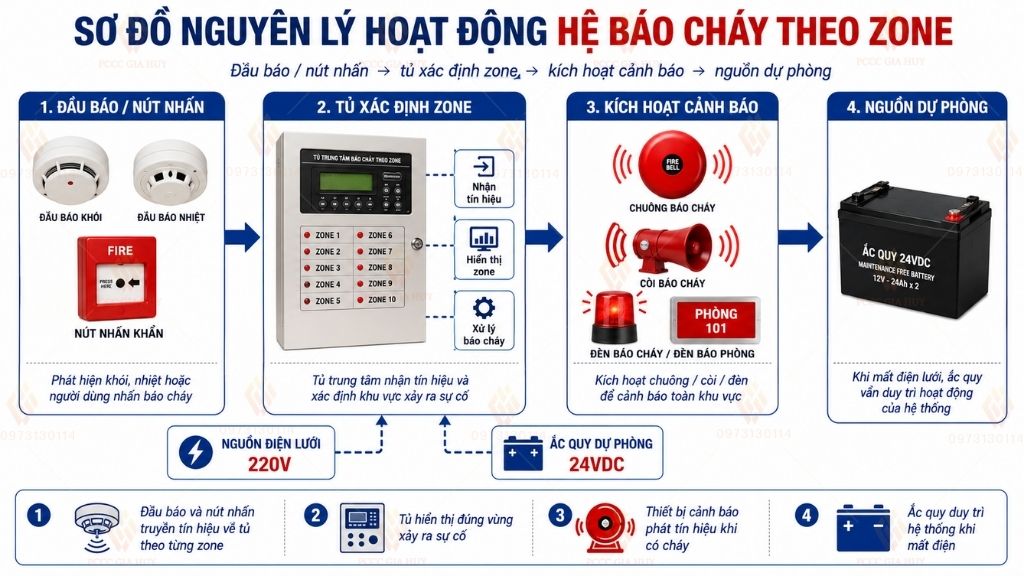

4. Nguyên lý hoạt động

Ở trạng thái bình thường: Tủ giám sát 10 tuyến zone qua đường dây và điện trở cuối tuyến 10kΩ. Khi tuyến ổn định, tủ duy trì trạng thái giám sát.

Khi có cháy: Đầu báo hoặc nút nhấn làm thay đổi trạng thái tuyến. Tủ xác định zone tác động, hiển thị báo cháy và kích hoạt cảnh báo theo cấu hình ngõ ra.

Khi đứt dây hoặc lỗi tuyến: Tủ nhận biết trạng thái bất thường trên tuyến và hiển thị lỗi ở zone tương ứng để người vận hành khoanh vùng xử lý.

Khi mất điện lưới: Tủ chuyển sang nguồn ắc quy dự phòng 24VDC 1.2Ah để tiếp tục duy trì hoạt động trong giới hạn của hệ thống.

Sau khi xử lý: Người vận hành kiểm tra khu vực, khắc phục nguyên nhân và reset tủ để đưa hệ thống trở về trạng thái giám sát.

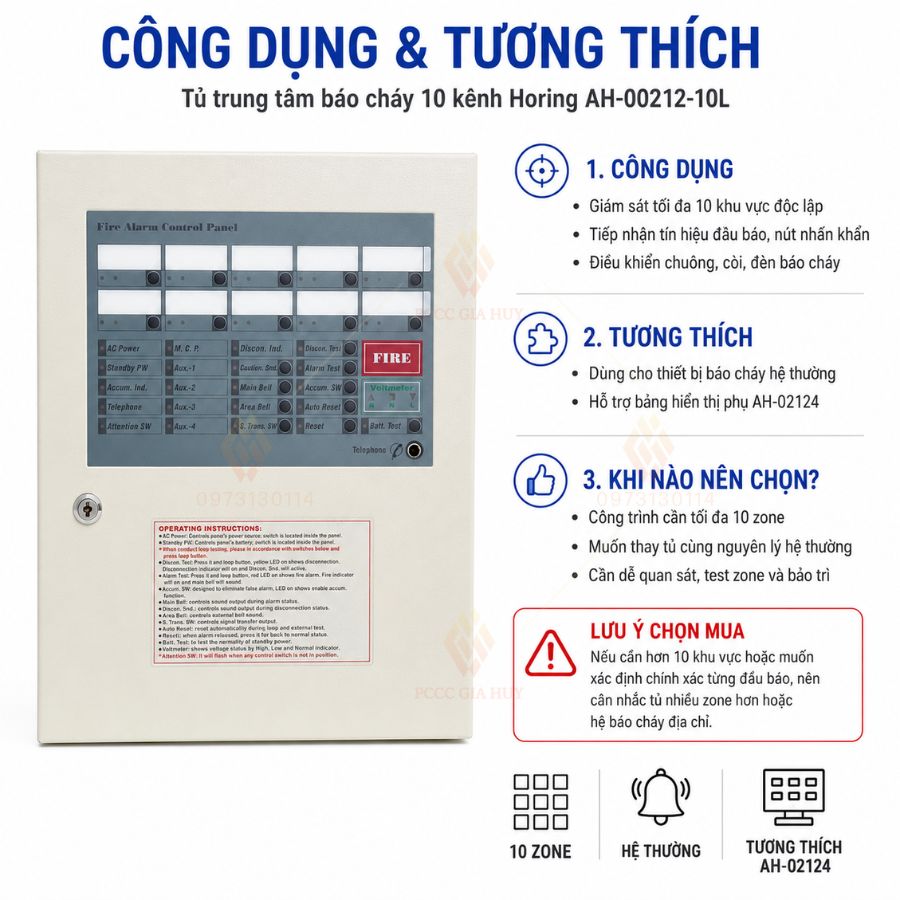

5. Khả năng tương thích và tiêu chí chọn mua

5.1. Tủ trung tâm báo cháy Horing AH-00212-10L tương thích với thiết bị nào?

Thiết bị báo cháy hệ thường: Tủ dùng với đầu báo khói, đầu báo nhiệt, nút nhấn khẩn, chuông, còi và đèn báo phù hợp điện áp, dòng tải và sơ đồ của hệ thống. Không dùng trực tiếp thiết bị địa chỉ vì phương thức giao tiếp khác nhau.

Bảng hiển thị phụ AH-02124: Catalogue Horing nêu annunciator AH-02124 dùng cho dòng AH-00212. Việc kết nối phải theo đúng sơ đồ, số dây và nguồn của hãng.

5.2. Khi nào nên chọn tủ trung tâm báo cháy Horing AH-00212-10L?

·         Công trình cần tối đa 10 khu vực giám sát độc lập.

·         Hệ thống đang dùng thiết bị báo cháy thường và muốn thay tủ cùng nguyên lý.

·         Cần bảng điều khiển dễ quan sát, dễ thử từng zone và thuận tiện bảo trì.

·         Muốn kết nối thêm bảng hiển thị phụ AH-02124 hoặc các ngõ liên động theo thiết kế.

5.3. Khi nào không nên chọn AH-00212-10L?

Không nên chọn model này khi công trình cần nhiều hơn 10 khu vực giám sát, cần xác định chính xác từng đầu báo, cần lưu lịch sử sự kiện chi tiết hoặc có yêu cầu mở rộng lớn về sau. Trường hợp đó nên cân nhắc tủ thường nhiều zone hơn hoặc chuyển sang hệ báo cháy địa chỉ phù hợp thiết kế.

6. Hướng dẫn lắp đặt và vận hành cơ bản

Lắp ở vị trí dễ quan sát: Ưu tiên nơi khô ráo, thuận tiện thao tác và có người chịu trách nhiệm theo dõi.

Phân zone rõ ràng: Ghi tên khu vực tương ứng với từng zone để người trực xác định nhanh vị trí khi có tín hiệu.

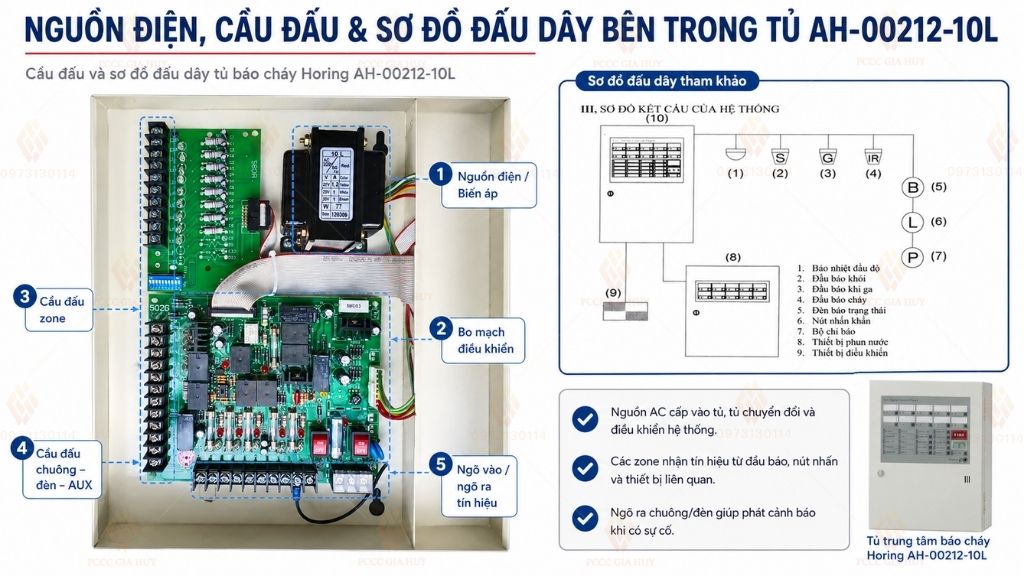

Đấu đúng điện trở cuối tuyến: Mỗi zone dùng một điện trở 10kΩ ở cuối đường dây theo nguyên lý giám sát tuyến; không tự thay đổi giá trị điện trở.

Kiểm tra tải ngõ ra: Tổng dòng của chuông, còi, đèn và thiết bị liên động phải nằm trong giới hạn của tủ và phương án thiết kế.

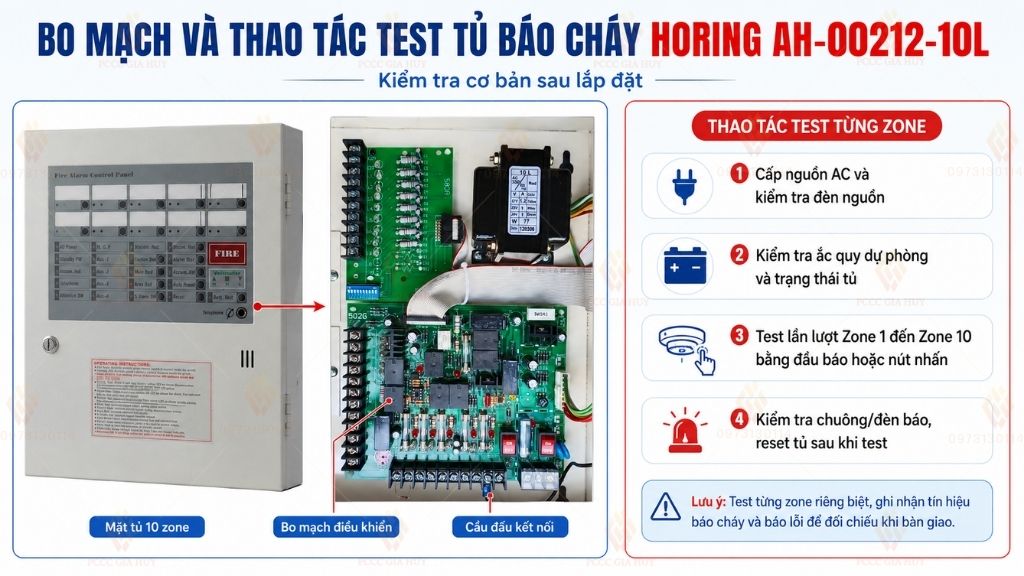

Thử hệ thống sau khi lắp: Kiểm tra lần lượt đầu báo, nút nhấn, cảnh báo, lỗi tuyến, nguồn AC và ắc quy dự phòng trước khi bàn giao.

Bảo trì định kỳ: Kiểm tra đầu dây, cầu chì, ắc quy, lỗi tuyến và chức năng báo cháy theo kế hoạch bảo trì của hệ thống.

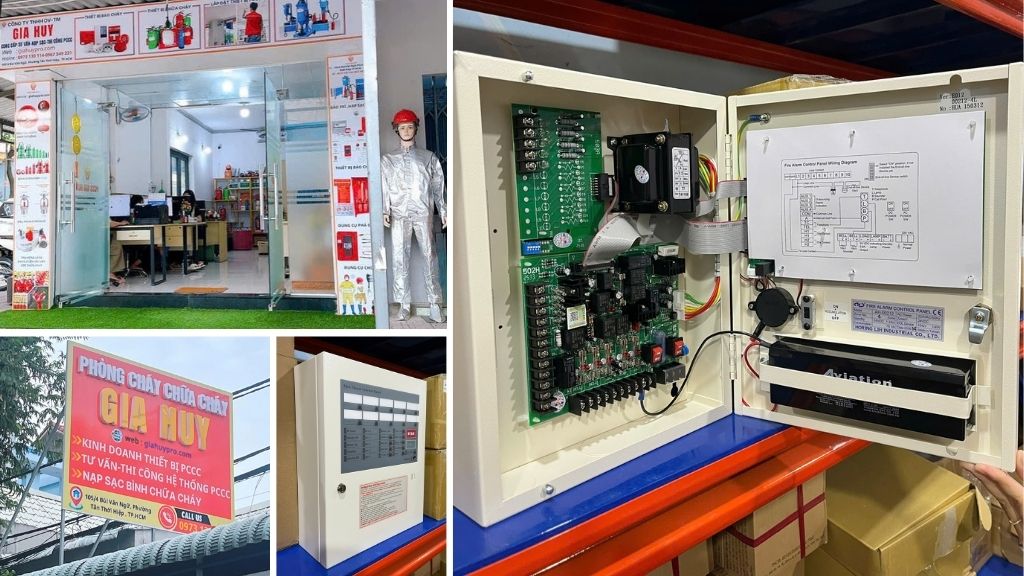

7. Mua tủ trung tâm báo cháy Horing AH-00212-10L tại Gia Huy

Tủ Horing AH-00212-10L tại Gia Huy được cung cấp theo cấu hình bán gồm ắc quy, bảo hành 12 tháng, tình trạng kho còn hàng, có tem kiểm định và xuất hóa đơn VAT đầy đủ. Khi thay tủ cũ hoặc lắp mới, khách nên gửi ảnh tem model, số zone, ảnh cầu đấu và danh sách thiết bị đang dùng để Gia Huy kiểm tra khả năng tương thích trước khi giao.
