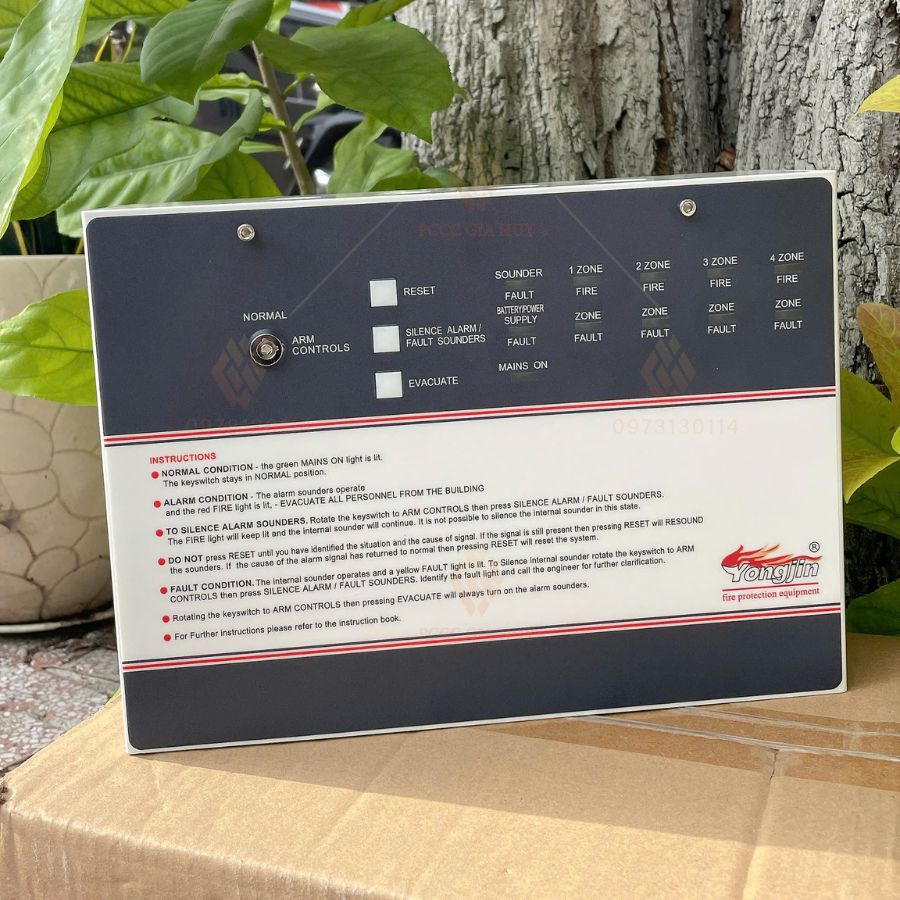

Tủ trung tâm báo cháy 4 kênh Yongjin YJ-804

Tủ trung tâm báo cháy Yongjin YJ-804 là tủ điều khiển hệ báo cháy thường 4 zone, phù hợp cho công trình cần chia bốn khu vực giám sát độc lập. Sản phẩm thuộc thương hiệu Yongjin, xuất xứ Trung Quốc.

1. Công dụng của tủ trung tâm báo cháy Yongjin YJ-804

Giám sát 4 khu vực độc lập: Bốn zone cho phép chia công trình thành bốn tuyến giám sát riêng, giúp người vận hành xác định nhanh khu vực có tín hiệu.

Tiếp nhận tín hiệu đầu báo hệ thường: Catalogue quy định tối đa 20 đầu báo khói/nhiệt cho mỗi zone theo điều kiện tổng dòng đầu báo 2mA; số lượng thực tế cần đối chiếu tải tuyến và loại đầu báo.

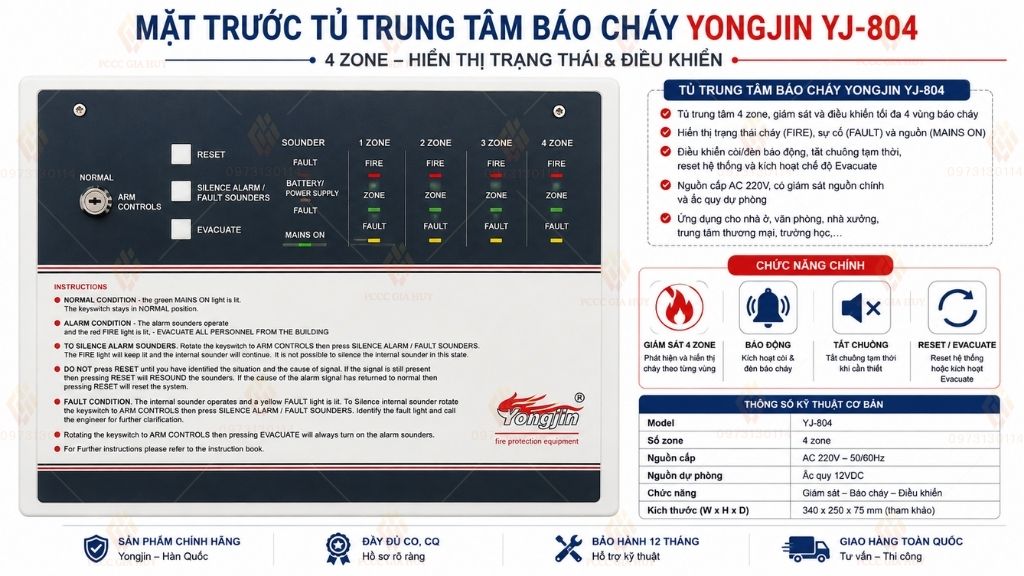

2. Đặc điểm nổi bật của Yongjin YJ-804

Cấu hình 4 zone: Phù hợp công trình cần chia bốn khu vực giám sát như tầng, phòng hoặc khu chức năng.

Nguồn lưới AC 220–230V: Dải nguồn cấp được catalogue công bố trực tiếp cho model YJ-804.

Nguồn nội bộ DC 27V danh định: Đây là điện áp nội bộ của tủ theo catalogue; không dùng để tự suy ra điện áp từng ngõ ra nếu chưa có sơ đồ đúng model.

Tổng dòng đầu ra giới hạn 400mA: Khi chọn chuông, còi hoặc thiết bị đầu ra phải tính tổng tải để không vượt giới hạn của tủ.

Tối đa 20 đầu báo/zone: Áp dụng trong điều kiện tổng dòng đầu báo là 2mA theo tài liệu hãng; không nên hiểu đây là giới hạn cố định cho mọi model đầu báo.

Dải nhiệt độ làm việc -10°C đến +50°C: Cho phép bố trí tủ trong môi trường phù hợp với dải nhiệt độ mà hãng công bố.

3. Thông số kỹ thuật tủ Yongjin YJ-804

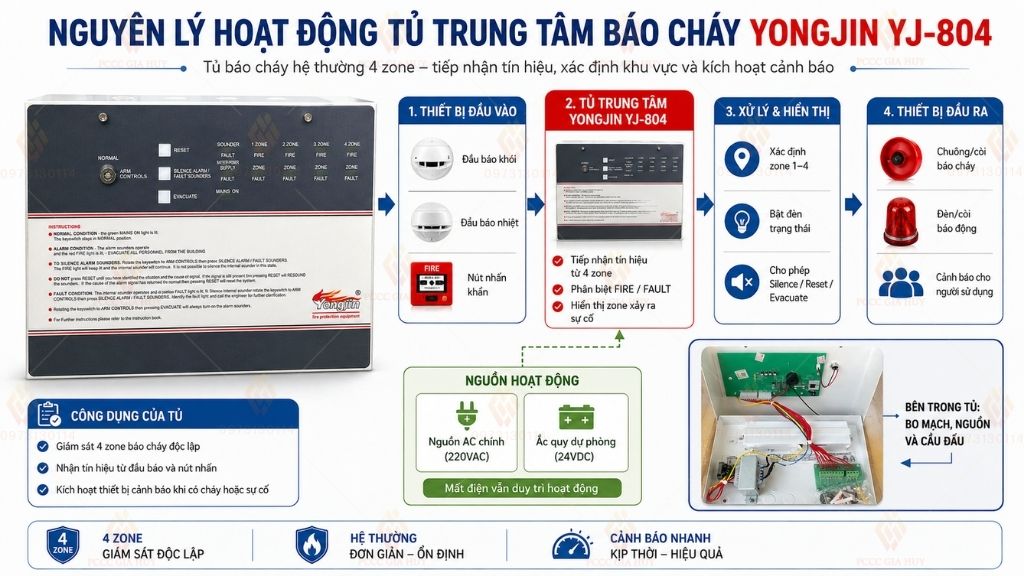

4. Nguyên lý hoạt động

Ở trạng thái cấp nguồn: Tủ nhận nguồn lưới AC 220–230V và sử dụng nguồn nội bộ DC 27V danh định theo catalogue.

Khi một zone nhận tín hiệu báo cháy: Tủ báo cháy thường nhận thay đổi trạng thái trên tuyến và xác định khu vực theo zone; YJ-804 có 4 zone độc lập.

Khi phát cảnh báo: Thiết bị đầu ra phải được tính tải để tổng dòng không vượt giới hạn 400mA mà nhà sản xuất công bố.

Khi dùng nguồn dự phòng: Catalogue ghi khoang ắc quy 170 × 70 × 65 mm và cấu hình 2 ắc quy 12V 1.3A; thời gian duy trì không được công bố trong trang YJ-804 nên cần kiểm tra thực tế.

Sau khi xử lý sự cố: Người vận hành xử lý nguyên nhân rồi reset tủ theo hướng dẫn đúng model để đưa hệ thống trở lại trạng thái giám sát.

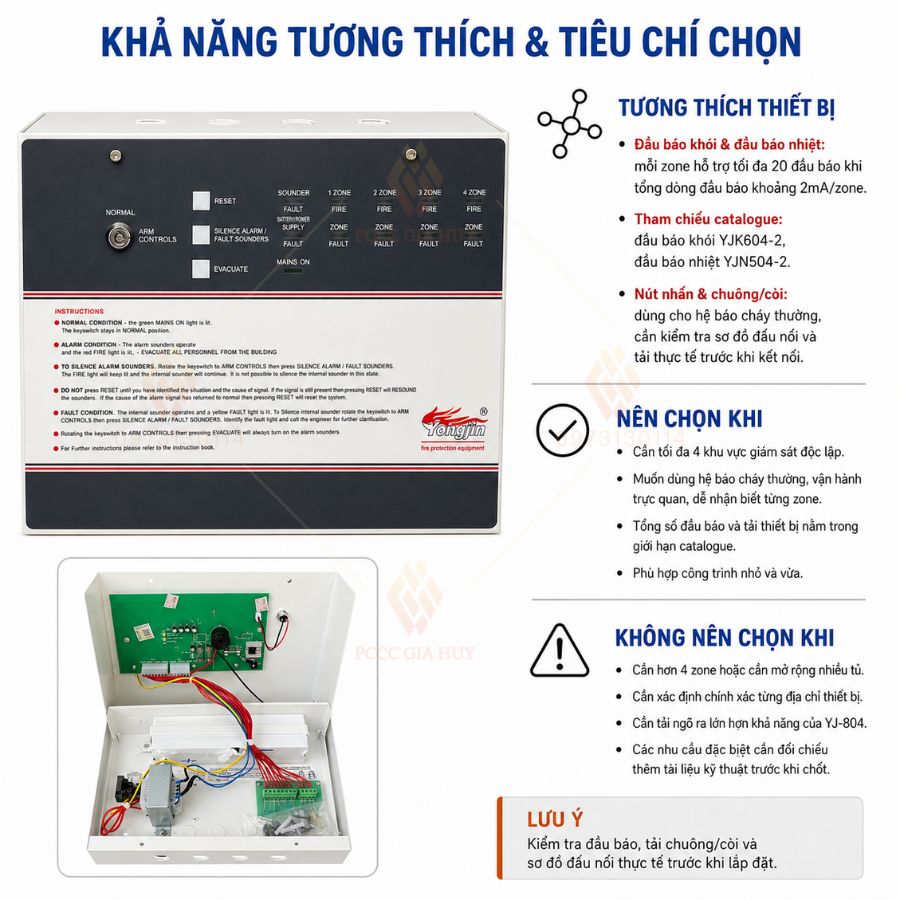

5. Khả năng tương thích và tiêu chí chọn mua

5.1. Tủ trung tâm báo cháy Yongjin YJ-804 tương thích với thiết bị nào?

Đầu báo khói và đầu báo nhiệt: Catalogue YJ-804 xác nhận mỗi zone hỗ trợ tối đa 20 đầu báo khói/nhiệt theo điều kiện tổng dòng đầu báo 2mA. Cùng catalogue có đầu báo khói YJK604-2 và đầu báo nhiệt YJN504-2; khi phối ghép vẫn phải kiểm tra điện áp, dòng và sơ đồ đúng hệ thống.

Nút nhấn và chuông/còi: Cùng catalogue có nút nhấn YJ-9718 và chuông YJ-619 24V, nhưng trang YJ-804 không công bố sơ đồ ngõ vào/ra chi tiết; cần kiểm tra cầu đấu và tải thực tế trước khi kết nối.

5.2. Khi nào nên chọn tủ trung tâm báo cháy Yongjin YJ-804?

·         Công trình cần tối đa 4 khu vực giám sát độc lập.

·         Muốn dùng hệ báo cháy thường, vận hành trực quan và không cần xác định địa chỉ từng đầu báo.

·         Tổng số đầu báo và tải thiết bị nằm trong giới hạn catalogue của YJ-804.

·         Cần một tủ kích thước gọn 275 × 200 × 75 mm cho công trình nhỏ và vừa.

5.3. Khi nào không nên chọn YJ-804?

Không nên chọn YJ-804 khi công trình cần hơn 4 zone, cần xác định chính xác từng thiết bị, cần mở rộng mạng nhiều tủ hoặc có yêu cầu tải đầu ra lớn hơn giới hạn 400mA. Catalogue hiện có không xác nhận khả năng nối mạng hoặc mở rộng, vì vậy các nhu cầu này cần tài liệu kỹ thuật bổ sung trước khi chốt.

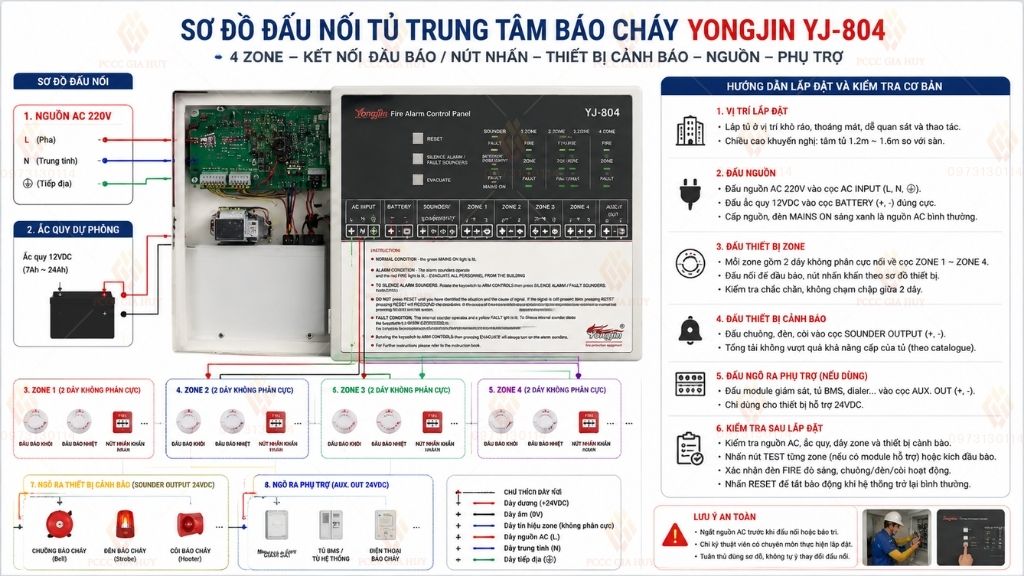

6. Hướng dẫn lắp đặt và kiểm tra cơ bản

Nguồn cấp: Cấp điện trong dải AC 220–230V theo catalogue; việc đấu nguồn phải do người có chuyên môn thực hiện.

Phân chia 4 zone: Đặt tên rõ từng khu vực để người trực nhận biết zone tương ứng khi có tín hiệu báo cháy hoặc lỗi.

Tính tải đầu báo: Không vượt giới hạn 20 đầu báo khói/nhiệt mỗi zone và phải thỏa điều kiện dòng mà hãng công bố.

Tính tải ngõ ra: Tổng dòng đầu ra của tủ giới hạn 400mA; cần cộng dòng thiết bị cảnh báo trước khi đấu.

Ắc quy dự phòng: Catalogue ghi 2 ắc quy 12V 1.3A và khoang 170 × 70 × 65 mm; cần đối chiếu tem ắc quy thực tế trước khi thay.

Kiểm tra sơ đồ đúng model: Trang catalogue không có sơ đồ cầu đấu chi tiết; phải dùng sơ đồ/tem trong tủ YJ-804 hoặc tài liệu chính thức bổ sung, không lấy sơ đồ model khác thay thế.

7. Mua tủ trung tâm báo cháy Yongjin YJ-804 tại Gia Huy

Gia Huy cung cấp tủ trung tâm báo cháy Yongjin YJ-804, bảo hành 12 tháng, tình trạng kho còn hàng, có tem kiểm định và xuất hóa đơn VAT đầy đủ. Khi lắp mới hoặc thay tủ cũ, khách nên gửi ảnh hệ thống hiện tại, số zone, model đầu báo, chuông/còi và ảnh cầu đấu để Gia Huy hỗ trợ kiểm tra tương thích trước khi giao.
