Tủ trung tâm báo cháy 16 kênh Yongjin YJ-816

Tủ trung tâm báo cháy Yongjin YJ-816 là tủ điều khiển 16 vùng dành cho hệ báo cháy thường, phù hợp với công trình cần chia nhiều khu vực giám sát nhưng vẫn muốn vận hành trực quan theo từng zone. Tủ tiếp nhận tín hiệu từ đầu báo hoặc nút nhấn trên từng tuyến, hiển thị trạng thái FIRE/FAULT theo khu vực và điều khiển thiết bị cảnh báo theo cấu hình của hệ thống. Với 16 zone độc lập, YJ-816 phù hợp cho văn phòng nhiều tầng, khách sạn, trường học, kho, nhà xưởng nhỏ và vừa hoặc công trình cần phân khu chi tiết. Khi chọn tủ, cần đối chiếu số zone, thiết bị đang dùng và tổng tải ngõ ra để bảo đảm hệ thống làm việc đúng thiết kế.

1. Công dụng của tủ trung tâm báo cháy Yongjin YJ-816

YJ-816 đóng vai trò trung tâm tiếp nhận, giám sát và xử lý tín hiệu của hệ báo cháy thường 16 vùng. Khi đầu báo khói, đầu báo nhiệt hoặc nút nhấn trên một zone tác động, tủ nhận biết tuyến có tín hiệu, hiển thị khu vực tương ứng và đưa hệ thống sang trạng thái cảnh báo theo cấu hình đấu nối.

Điểm giá trị của cấu hình 16 zone là khả năng chia công trình thành nhiều khu vực rõ ràng hơn: theo tầng, dãy phòng, khu sản xuất, kho, hành lang hoặc phòng kỹ thuật. Người trực có thể xác định ngay zone đang báo cháy hoặc báo lỗi mà không phải kiểm tra toàn bộ công trình.

2. Đặc điểm nổi bật của Yongjin YJ-816

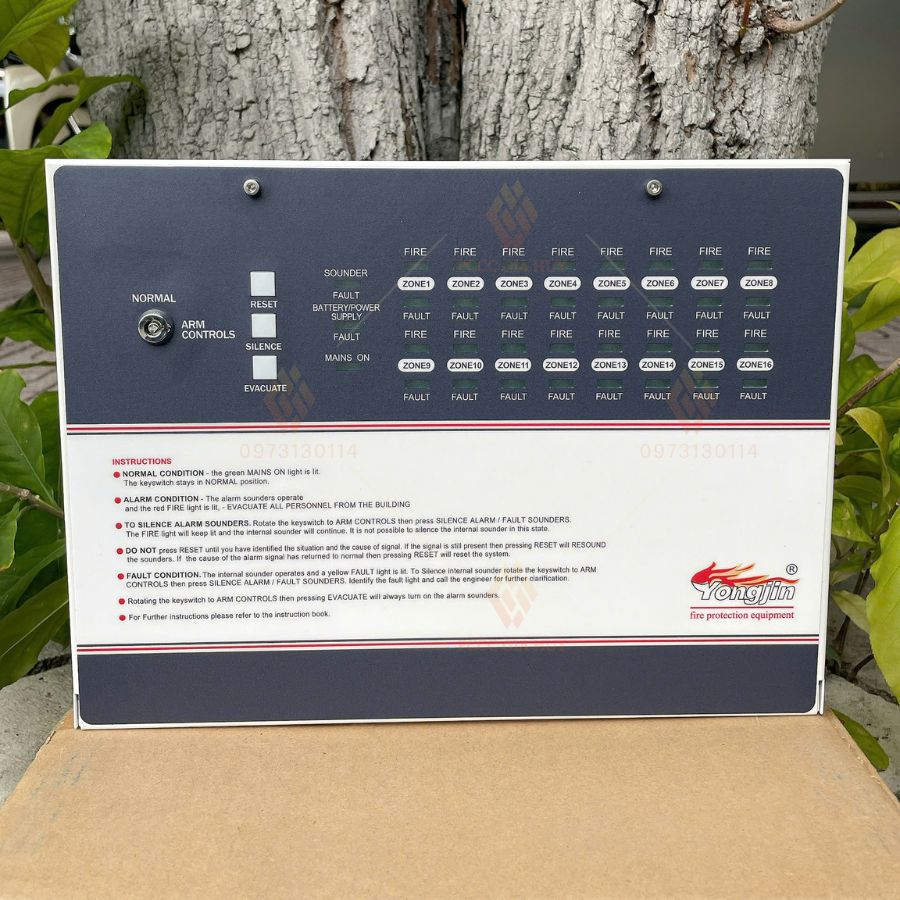

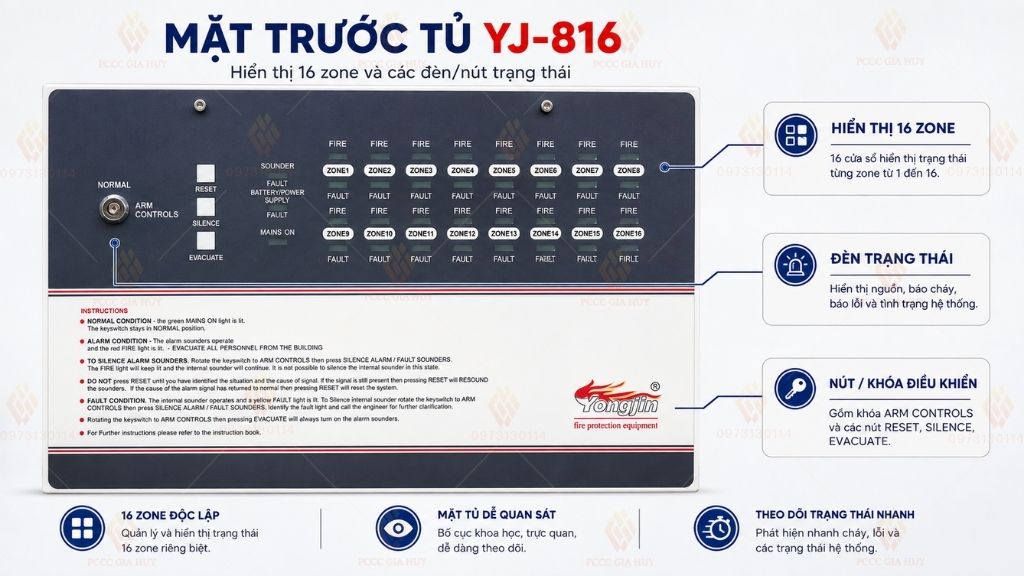

Hiển thị 16 zone riêng biệt: Mỗi zone có chỉ thị FIRE và FAULT, giúp người trực nhận biết nhanh khu vực đang báo cháy hoặc có lỗi.

Điều khiển trực quan tại mặt tủ: Các nút RESET, SILENCE và EVACUATE hỗ trợ thao tác cơ bản khi vận hành và kiểm tra hệ thống.

Theo dõi nguồn và ngõ cảnh báo: Mặt tủ có chỉ thị MAINS ON, BATTERY/POWER SUPPLY FAULT và SOUNDER FAULT để hỗ trợ phát hiện tình trạng bất thường.

Phân khu chi tiết hơn tủ ít zone: 16 vùng phù hợp công trình có nhiều tầng, phòng hoặc khu chức năng nhưng vẫn sử dụng hệ báo cháy thường.

Giới hạn tổng dòng ngõ ra 400mA: Đây là thông số quan trọng khi tính tải thiết bị cảnh báo và khi thay tủ cho hệ thống đang vận hành.

Kích thước tủ gọn: Kích thước 320 × 238 × 73.5 mm giúp bố trí thuận tiện tại khu vực trực hoặc vị trí kỹ thuật phù hợp.

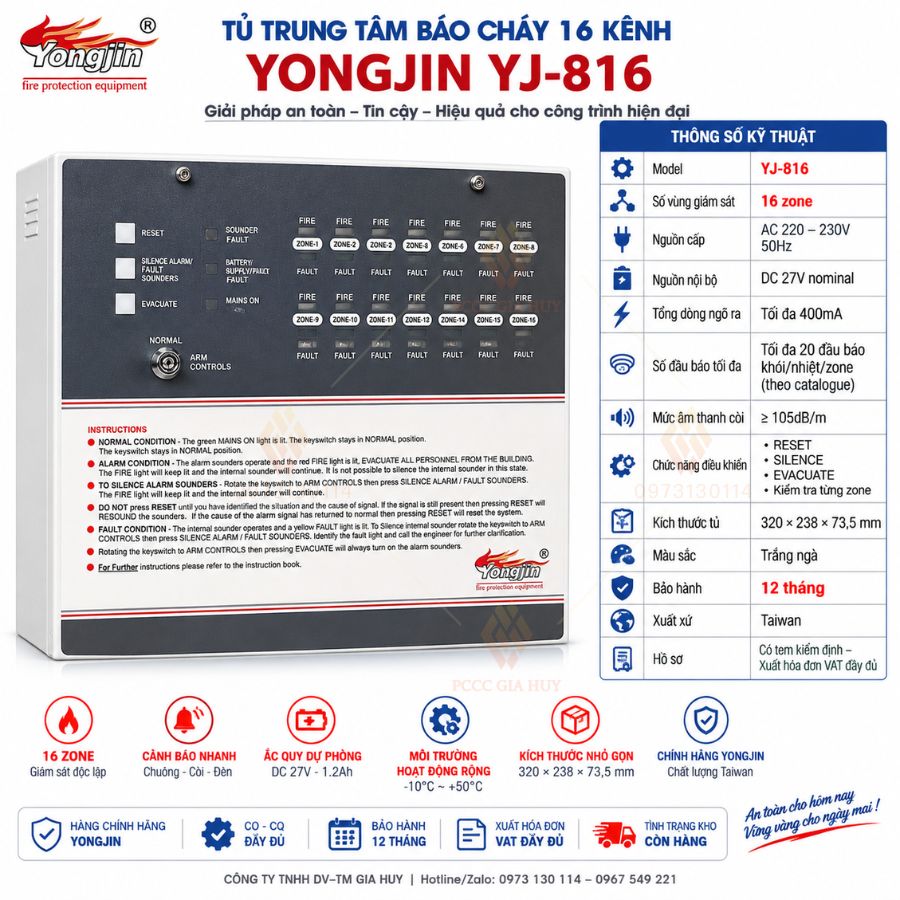

3. Thông số kỹ thuật tủ Yongjin YJ-816

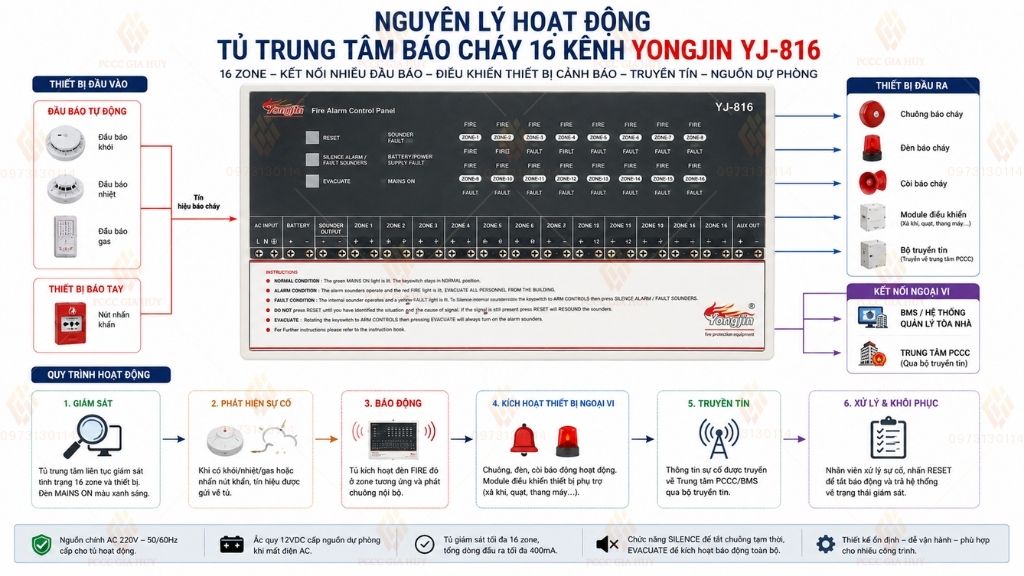

4. Nguyên lý hoạt động

Ở trạng thái bình thường: Tủ giám sát liên tục 16 tuyến zone và duy trì trạng thái sẵn sàng khi nguồn cùng các tuyến hoạt động ổn định.

Khi có tín hiệu báo cháy: Đầu báo hoặc nút nhấn làm thay đổi trạng thái tuyến; tủ xác định zone tác động, bật chỉ thị FIRE tại zone đó và kích hoạt cảnh báo theo cấu hình hệ thống.

Khi có lỗi tuyến hoặc lỗi hệ thống: Tủ hiển thị FAULT tại zone tương ứng hoặc chỉ thị lỗi chung để người vận hành khoanh vùng kiểm tra.

Khi nguồn có bất thường: Các chỉ thị nguồn trên mặt tủ giúp người trực nhận biết tình trạng MAINS ON hoặc lỗi liên quan nguồn/ắc quy.

Sau khi xử lý: Người vận hành kiểm tra khu vực, khắc phục nguyên nhân rồi dùng RESET để đưa hệ thống về trạng thái giám sát bình thường.

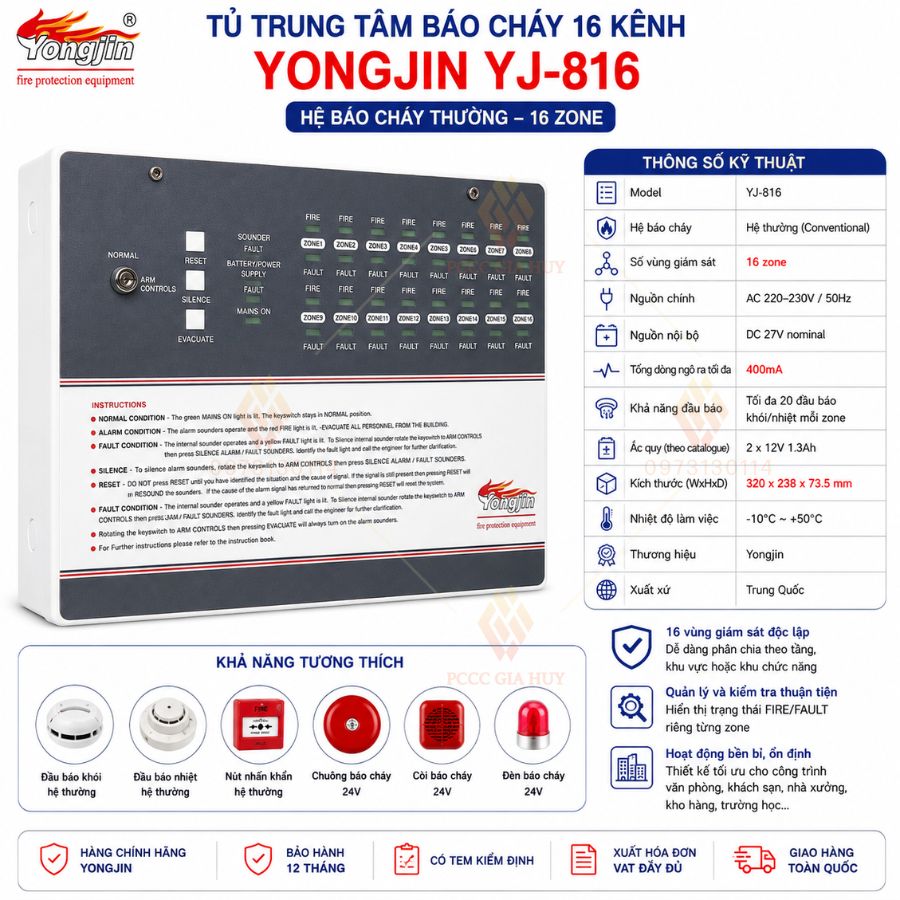

5. Khả năng tương thích và tiêu chí chọn mua

5.1. Tủ trung tâm báo cháy Yongjin YJ-816 tương thích với thiết bị nào?

Thiết bị đầu vào hệ thường: YJ-816 dùng trong hệ báo cháy thường và có thể làm việc với đầu báo khói, đầu báo nhiệt, nút nhấn khẩn có thông số phù hợp. Giới hạn công bố của tủ là tối đa 20 đầu báo khói/nhiệt trên mỗi zone; khi phối ghép thiết bị khác model cần kiểm tra dòng tiêu thụ và cách giám sát tuyến.

Thiết bị cảnh báo và ngõ ra: Chuông, còi hoặc thiết bị cảnh báo chỉ được kết nối khi điện áp, cực tính và tổng tải phù hợp. Tổng dòng ngõ ra của YJ-816 được giới hạn 400mA, vì vậy không nên cộng thêm tải chỉ dựa trên số lượng zone.

5.2. Khi nào nên chọn tủ trung tâm báo cháy Yongjin YJ-816?

·         Công trình cần tối đa 16 khu vực giám sát độc lập nhưng vẫn dùng hệ báo cháy thường.

·         Muốn chia zone chi tiết theo tầng, khu vực hoặc nhóm phòng để người trực dễ xác định vị trí có tín hiệu.

·         Số lượng đầu báo trên từng zone và tổng tải ngõ ra nằm trong giới hạn kỹ thuật của tủ.

·         Cần tủ có bảng trạng thái FIRE/FAULT cho từng zone và thao tác RESET – SILENCE – EVACUATE trực quan.

5.3. Khi nào không nên chọn YJ-816?

Không nên chọn YJ-816 khi công trình cần hơn 16 zone, cần xác định chính xác từng đầu báo theo địa chỉ, cần lưu lịch sử sự kiện chi tiết hoặc có yêu cầu mạng/mở rộng mà tài liệu model này chưa xác nhận. Trường hợp đó nên cân nhắc tủ thường nhiều zone hơn hoặc hệ báo cháy địa chỉ phù hợp thiết kế.

6. Hướng dẫn lắp đặt và vận hành cơ bản

Lắp vị trí phù hợp: Đặt tủ ở nơi khô ráo, dễ quan sát, thuận tiện thao tác và có người chịu trách nhiệm theo dõi.

Phân zone rõ ràng: Ghi tên khu vực tương ứng zone 1–16 để khi FIRE hoặc FAULT xuất hiện người trực xác định nhanh vị trí cần kiểm tra.

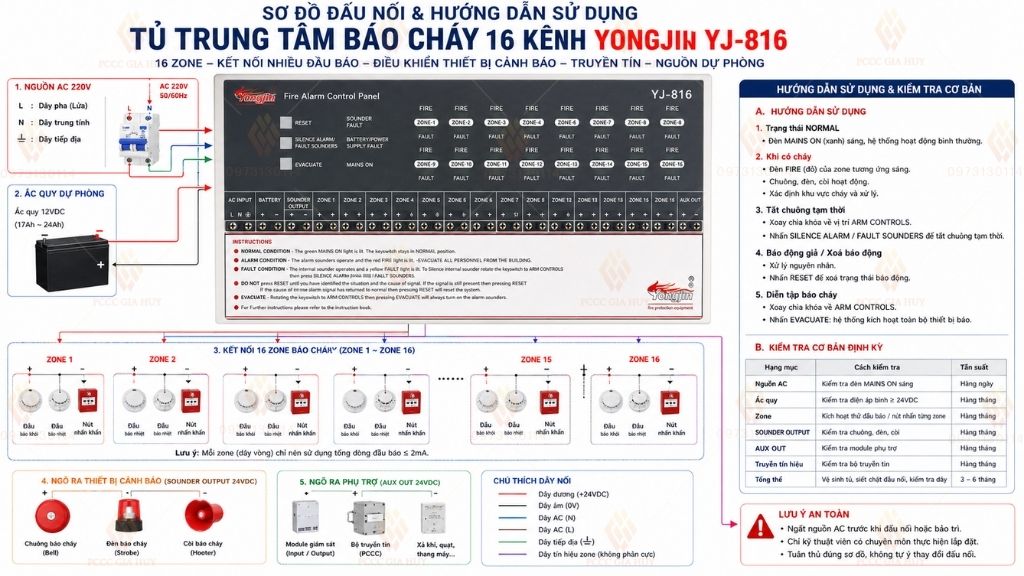

Đối chiếu đúng sơ đồ YJ-816: Trước khi đấu dây, kiểm tra sơ đồ/tem đúng model; không dùng sơ đồ YJ-802, YJ-804 hoặc YJ-808 để đấu thay.

Kiểm tra tải ngõ ra: Tính tổng dòng của chuông, còi và các tải liên quan để không vượt giới hạn tổng dòng ngõ ra 400mA.

Thử từng zone sau khi lắp: Kích hoạt lần lượt từng tuyến để kiểm tra FIRE, FAULT, thao tác RESET, SILENCE và EVACUATE theo quy trình vận hành.

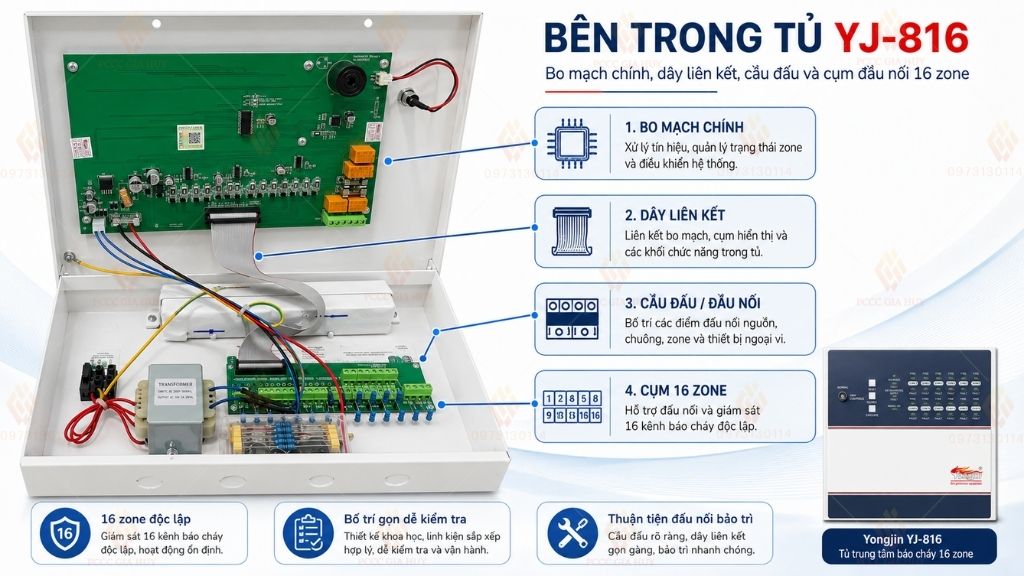

Bảo trì định kỳ: Kiểm tra đầu dây, cầu đấu, nguồn, bo mạch và trạng thái lỗi; xử lý các điểm tiếp xúc kém hoặc báo lỗi bất thường trước khi đưa hệ thống vào vận hành tiếp.

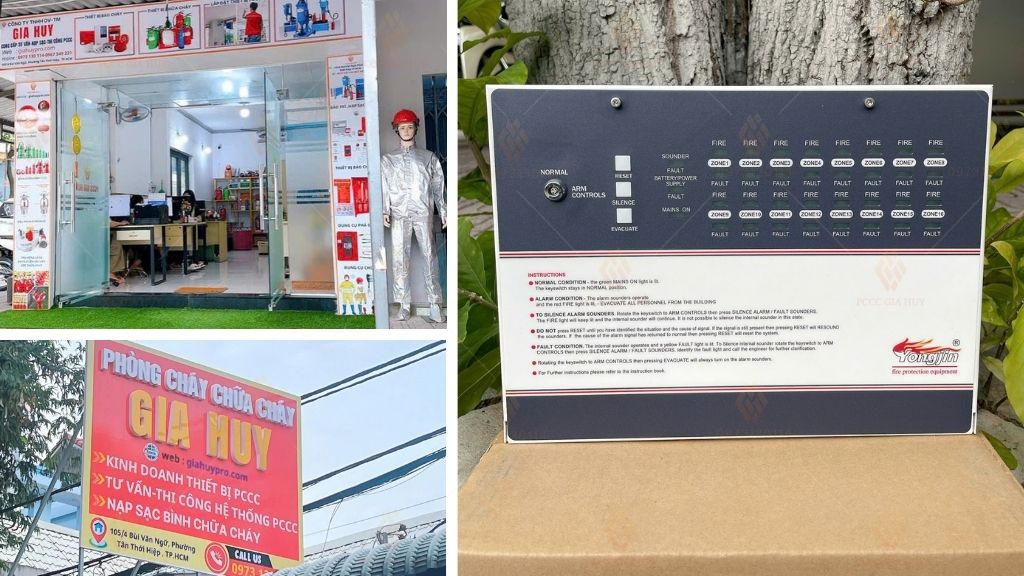

7. Tư vấn và đặt mua tủ Yongjin YJ-816 tại Gia Huy

Khách đang lắp mới hoặc thay tủ cũ nên gửi ảnh mặt tủ, tem model, cầu đấu, số zone, danh sách đầu báo và thiết bị cảnh báo đang sử dụng. Gia Huy sẽ hỗ trợ đối chiếu khả năng tương thích, kiểm tra tải và tư vấn cách chia 16 zone phù hợp trước khi giao hàng.
