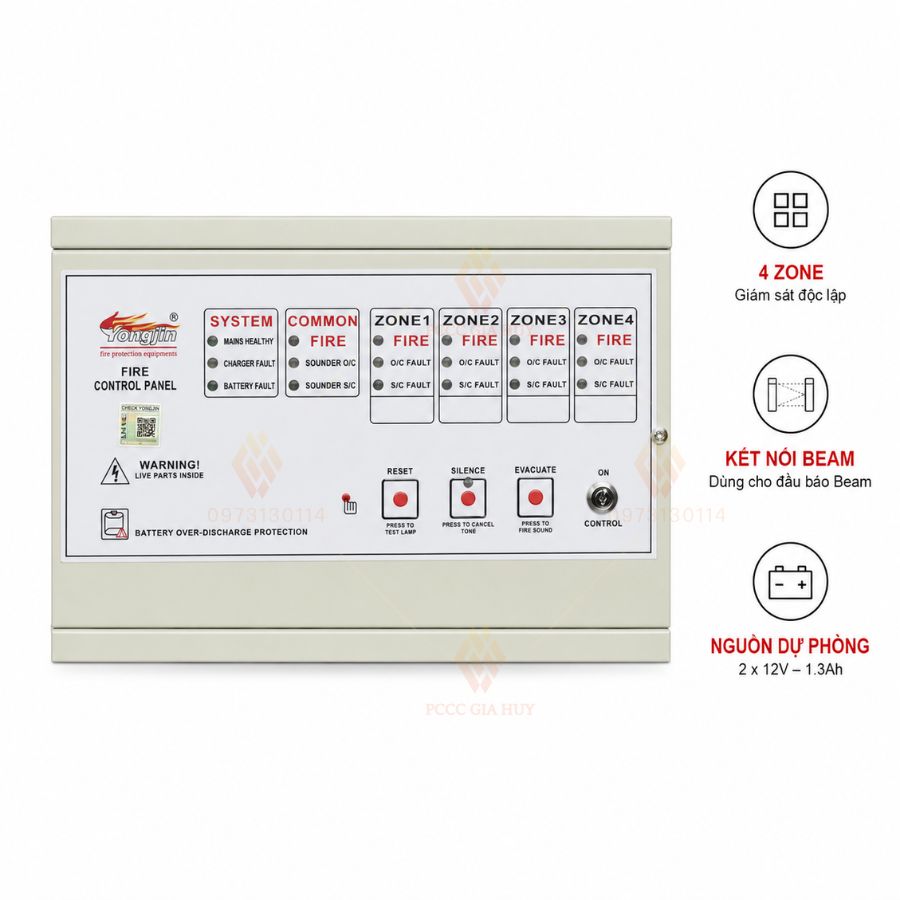

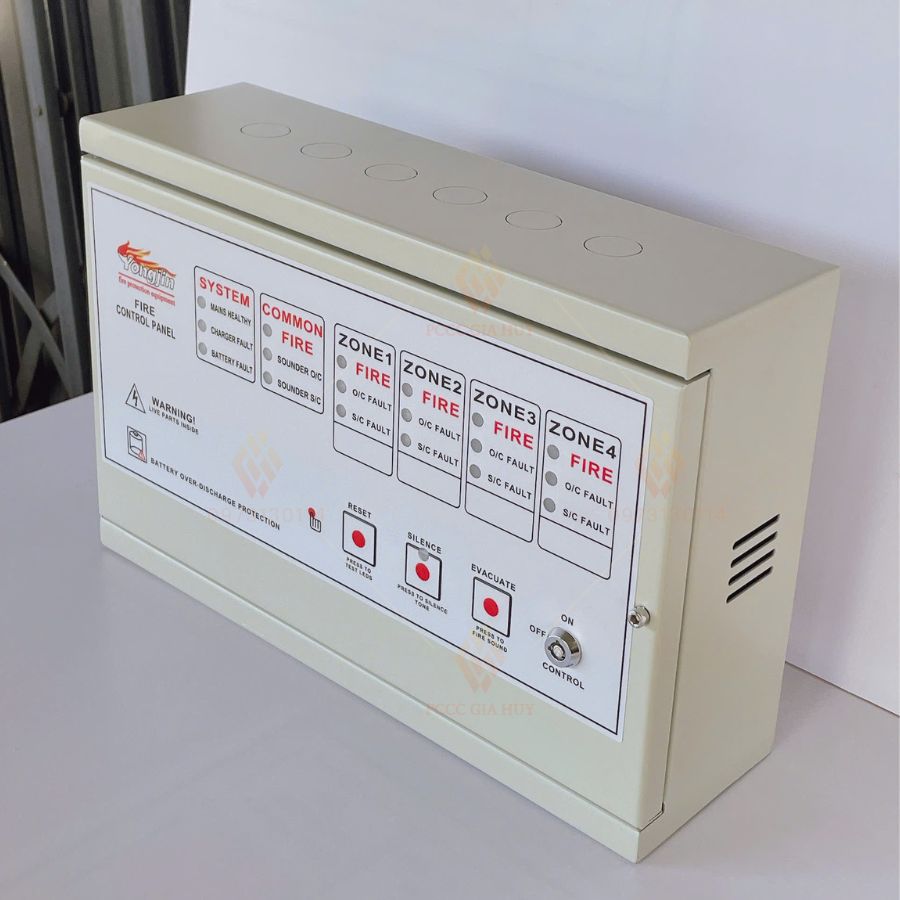

Tủ trung tâm báo cháy 4 kênh Yongjin YJ-W820-4– đầu báo Beam

Tủ trung tâm báo cháy 4 kênh Yongjin YJ-W820-4 là tủ điều khiển báo cháy thường dùng để chia công trình thành 4 vùng giám sát độc lập, nhận tín hiệu báo cháy từ các thiết bị đầu vào phù hợp và điều khiển ngõ cảnh báo. Điểm đáng chú ý của cấu hình Gia Huy đang bán là khả năng sử dụng với đầu báo Beam khi đấu nối đúng kiểu tín hiệu và nguồn của đầu báo. Tủ phù hợp các công trình cần nhận biết khu vực xảy ra sự cố theo zone nhưng chưa cần quản lý địa chỉ từng thiết bị. Trước khi lắp, cần kiểm tra loại Beam, cách đưa tín hiệu về zone, tải chuông/còi và sơ đồ đấu nối thực tế.

1. Công dụng và phạm vi sử dụng

Giám sát 4 zone: Mỗi zone là một tuyến báo cháy riêng, giúp người trực xác định nhanh khu vực phát tín hiệu thay vì chỉ nhận một báo động chung cho toàn công trình.

Kết nối đầu báo Beam: YJ-W820-4 được Gia Huy phân phối theo cấu hình có thể sử dụng với đầu báo Beam phù hợp. Beam phải được kiểm tra kiểu tiếp điểm/tín hiệu báo cháy, nguồn cấp và cách đấu vào zone trước khi thi công.

Điều khiển cảnh báo: Tủ có hai ngõ sounder 24VDC, mỗi ngõ tối đa 600mA theo catalogue, dùng để điều khiển chuông/còi/thiết bị cảnh báo tương thích trong giới hạn tải.

Tiếp điểm phụ: Ngõ tiếp điểm NC/NO cho phép truyền trạng thái sang thiết bị hoặc mạch điều khiển khác khi thiết kế phù hợp, với giới hạn DC30V – 1A.

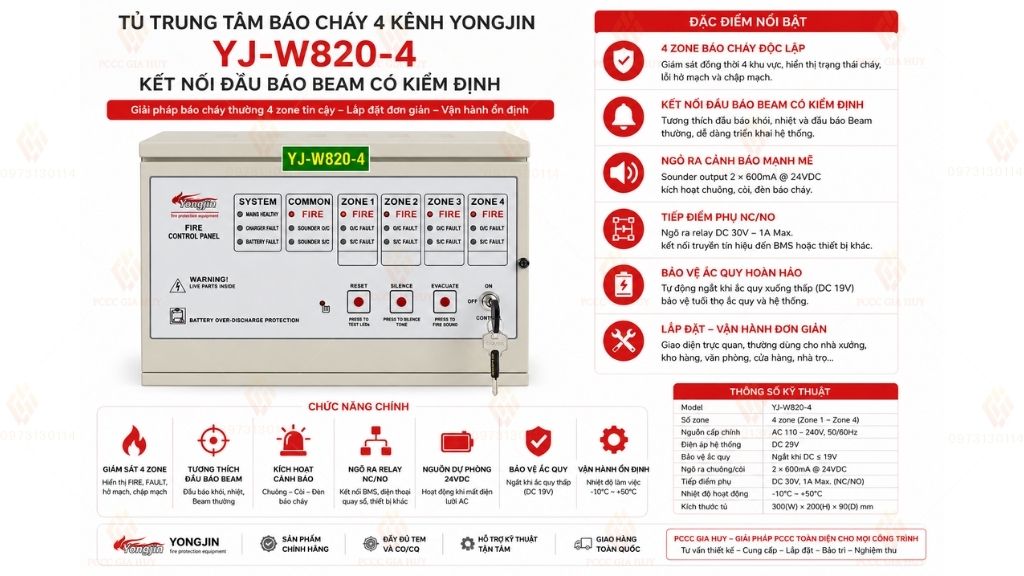

2. Đặc điểm nổi bật của Yongjin YJ-W820-4

• 4 zone giám sát độc lập, phù hợp công trình nhỏ và vừa cần phân vùng rõ ràng.

• Nguồn lưới dải rộng AC 110–240V, thuận tiện cho hệ thống điện dân dụng và công trình.

• Điện áp hệ thống DC 29V; có bảo vệ quá xả ắc quy ở mức DC19V theo catalogue.

• Hai ngõ sounder 24VDC, mỗi ngõ tối đa 600mA; cần tính tổng tải thực tế trước khi đấu chuông/còi.

• Tiếp điểm phụ DC30V, tối đa 1A, dạng NC/NO để phục vụ liên động hoặc truyền trạng thái khi thiết kế phù hợp.

• Tủ dạng hộp kim loại gọn, kích thước 300 × 200 × 90 mm, thuận tiện bố trí tại khu vực trực hoặc phòng kỹ thuật.

• Bộ hàng Gia Huy cung cấp bao gồm ắc quy; sản phẩm có tem kiểm định, bảo hành 12 tháng và xuất hóa đơn VAT đầy đủ.

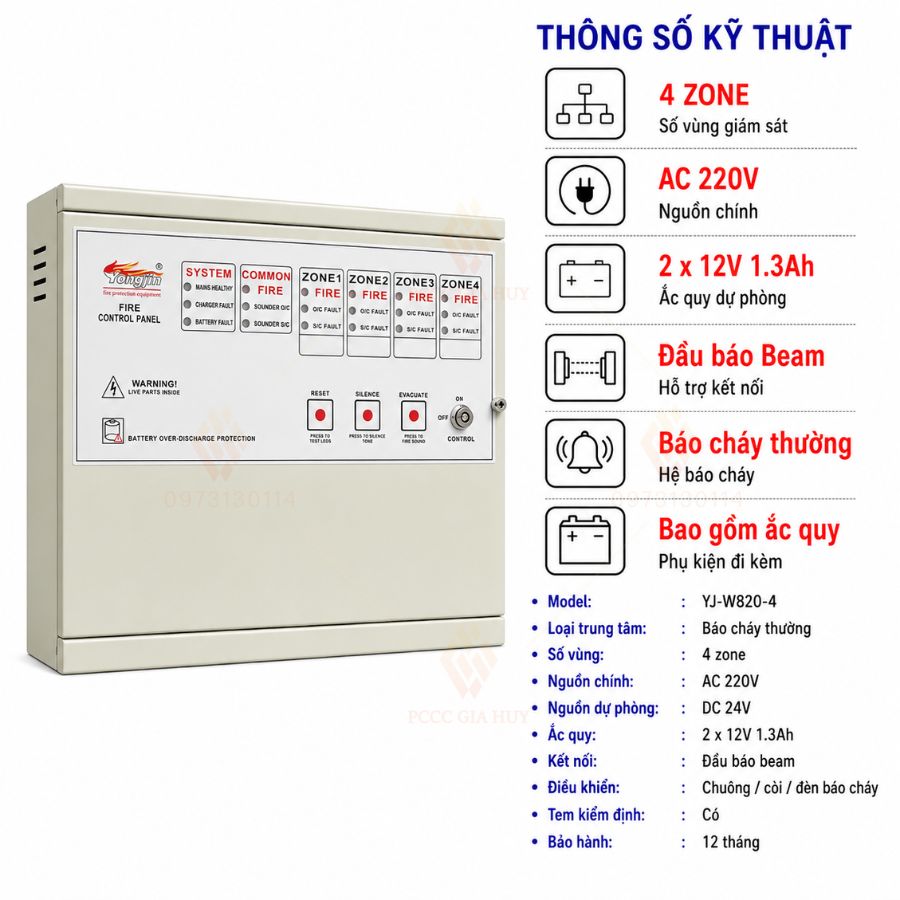

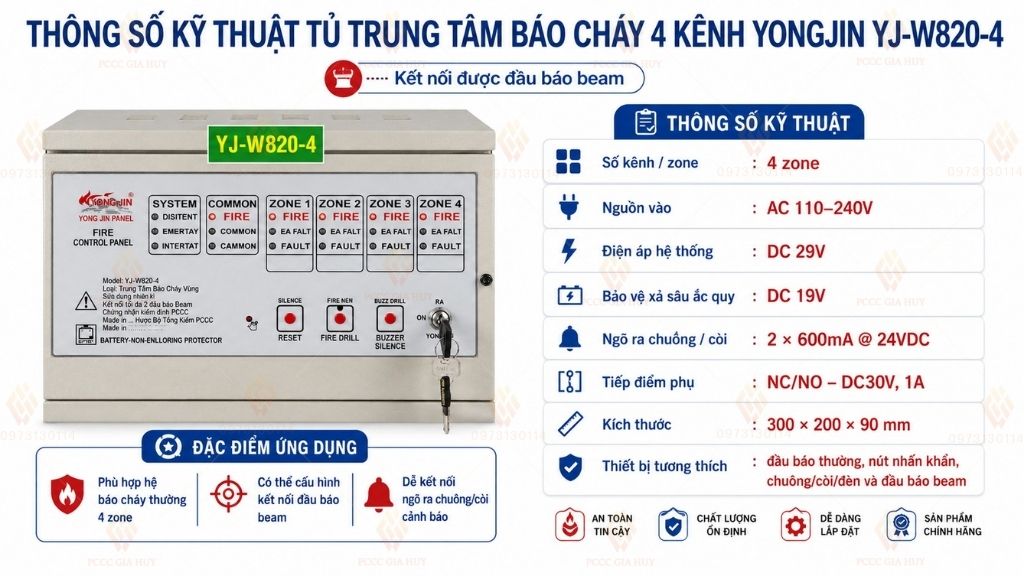

3. Thông số kỹ thuật tủ trung tâm báo cháy YJ-W820-4

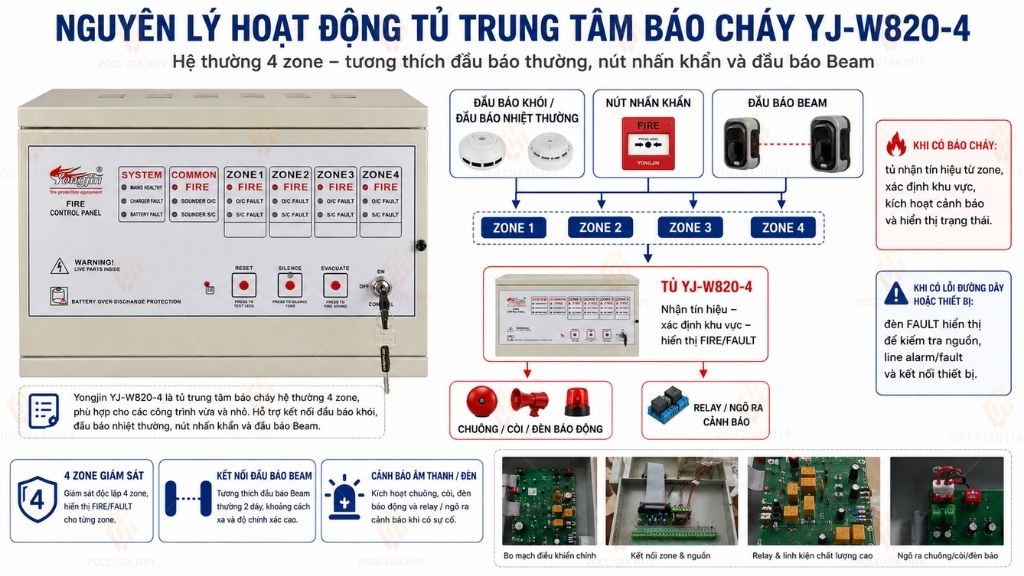

4. Nguyên lý hoạt động và các trạng thái chính

Ở trạng thái thường: tủ giám sát các tuyến zone. Các thiết bị đầu vào phải được đấu đúng sơ đồ và nằm trong điều kiện điện của tuyến để tủ nhận biết trạng thái bình thường.

Khi có tín hiệu báo cháy: zone tương ứng chuyển trạng thái báo động, giúp xác định khu vực phát tín hiệu. Tủ đồng thời có thể điều khiển ngõ sounder theo cấu hình hệ thống để kích hoạt thiết bị cảnh báo.

Khi dùng đầu báo Beam: tín hiệu alarm của Beam phải được đưa về zone theo đúng kiểu giao tiếp của đầu báo. Nguồn cấp cho Beam không được suy đoán từ nguồn zone; cần đối chiếu tài liệu Beam và sơ đồ hệ thống.

Khi cần liên động: tiếp điểm phụ NC/NO có thể dùng để truyền trạng thái sang thiết bị khác, nhưng tải đấu trực tiếp không được vượt giới hạn DC30V – 1A của tủ.

5. Khả năng tương thích và tiêu chí chọn mua

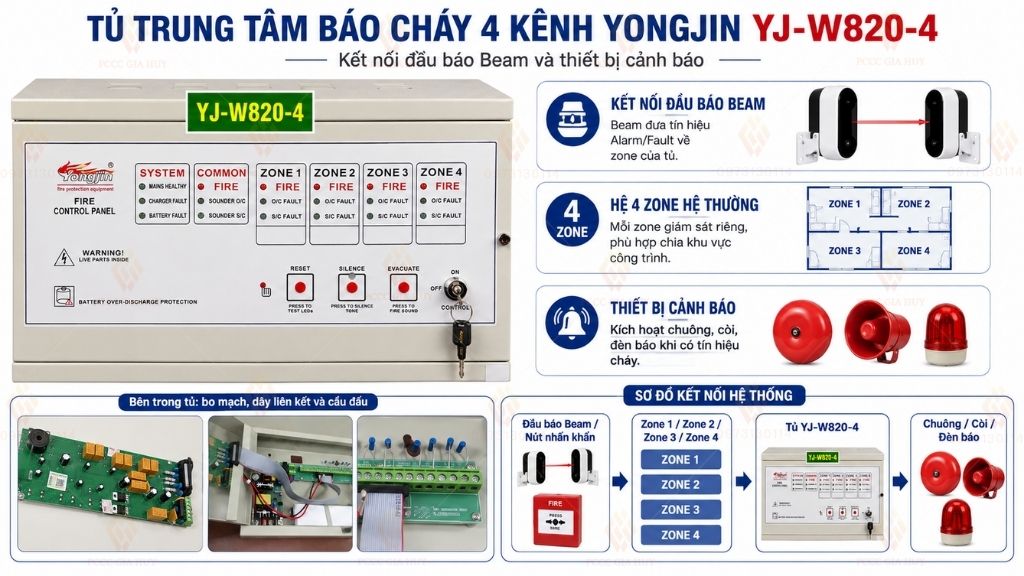

5.1. YJ-W820-4 tương thích với thiết bị nào?

Đầu báo khói và đầu báo nhiệt: dùng trong hệ báo cháy thường khi thông số điện, kiểu tuyến và sơ đồ đấu phù hợp với YJ-W820-4. Catalogue đang có không công bố số lượng đầu báo khói/nhiệt tối đa mỗi zone, nên bài này không tự gán con số từ model khác.

Đầu báo Beam: sản phẩm được Gia Huy xác định là cấu hình có thể kết nối Beam. Trước khi chốt thiết bị cần kiểm tra model Beam, nguồn nuôi, kiểu relay/tiếp điểm alarm và cách đưa tín hiệu về zone; không mặc định mọi Beam đều đấu trực tiếp giống nhau.

Nút nhấn khẩn và thiết bị cảnh báo: có thể sử dụng trong hệ báo cháy thường khi đáp ứng đúng kiểu tuyến và tải ngõ ra. Với chuông/còi, tổng tải cần nằm trong giới hạn hai ngõ sounder 600mA/ngõ ở 24VDC.

5.2. Khi nào nên chọn tủ Yongjin YJ-W820-4?

• Công trình cần chia tối đa 4 khu vực giám sát độc lập.

• Muốn nhận biết nhanh zone xảy ra báo cháy nhưng chưa cần hiển thị địa chỉ từng đầu báo.

• Hệ thống báo cháy thường có nhu cầu tích hợp đầu báo Beam ở khu vực trần cao hoặc không gian phù hợp với Beam.

• Cần hai ngõ sounder 24VDC và có tiếp điểm phụ NC/NO phục vụ phương án liên động phù hợp.

• Cần một tủ kích thước gọn 300 × 200 × 90 mm, có ắc quy đi kèm theo cấu hình bán của Gia Huy.

5.3. Khi nào không nên chọn YJ-W820-4?

Không nên chọn tủ khi công trình cần nhiều hơn 4 zone, cần xác định chính xác từng thiết bị theo địa chỉ, hoặc cần chức năng mở rộng/nối mạng mà catalogue YJ-W820-4 được cung cấp chưa xác nhận. Nếu hệ thống có nhiều Beam hoặc thiết bị đặc thù, phải kiểm tra lại tải, cách cấp nguồn và cấu hình zone trước khi chốt.

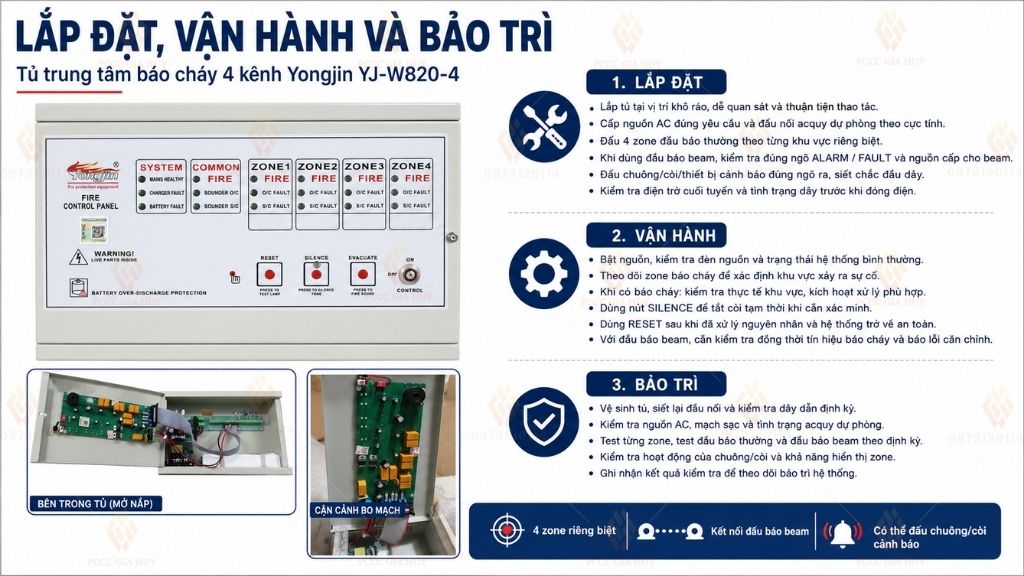

6. Lắp đặt, vận hành và bảo trì

Nguồn cấp: tủ sử dụng nguồn lưới AC 110–240V. Việc cấp điện, bảo vệ nguồn và tiếp địa cần thực hiện theo thiết kế điện của công trình và yêu cầu kỹ thuật áp dụng.

Đấu zone và Beam: chỉ đấu theo sơ đồ của đúng tủ và đúng đầu báo. Không dùng sơ đồ model khác hoặc tự đổi cực/tải vì có thể gây báo lỗi, mất giám sát hoặc làm hỏng ngõ vào.

Ngõ chuông/còi: tính tổng dòng của từng mạch cảnh báo trước khi đấu; không vượt 600mA cho mỗi ngõ sounder.

Tiếp điểm phụ: nếu dùng để liên động, cần kiểm tra điện áp, dòng tải và trạng thái NC/NO; tải trực tiếp phải nằm trong giới hạn DC30V – 1A.

Ắc quy: bộ hàng bao gồm ắc quy. Nên kiểm tra tình trạng sạc, đầu cốt, dây nối và khả năng duy trì nguồn định kỳ; khi thay ắc quy cần đối chiếu đúng cấu hình thực tế của tủ.

Kiểm tra định kỳ: thử báo cháy theo từng zone, kiểm tra ngõ cảnh báo, chức năng reset/silence theo hướng dẫn vận hành và ghi nhận lỗi bất thường để xử lý sớm.

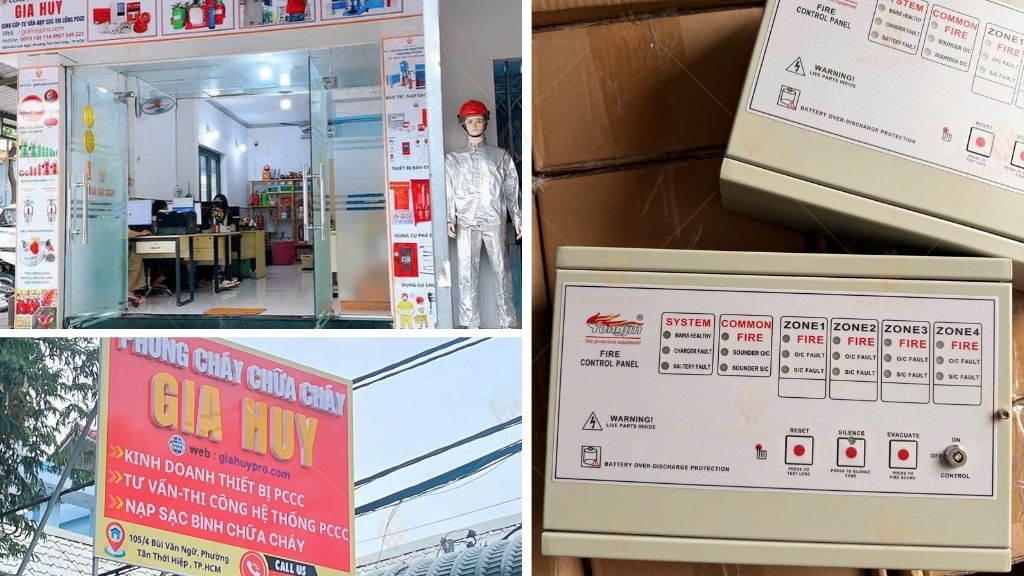

7. Mua tủ trung tâm báo cháy 4 kênh Yongjin YJ-W820-4 tại Gia Huy

Gia Huy cung cấp tủ trung tâm báo cháy Yongjin YJ-W820-4, bảo hành 12 tháng, có tem kiểm định, tình trạng kho còn hàng và xuất hóa đơn VAT đầy đủ. Khách cần dùng tủ với đầu báo beam nên gửi thêm model beam, số lượng thiết bị, sơ đồ đang có hoặc ảnh cầu đấu để Gia Huy hỗ trợ kiểm tra phương án tương thích trước khi lắp.
