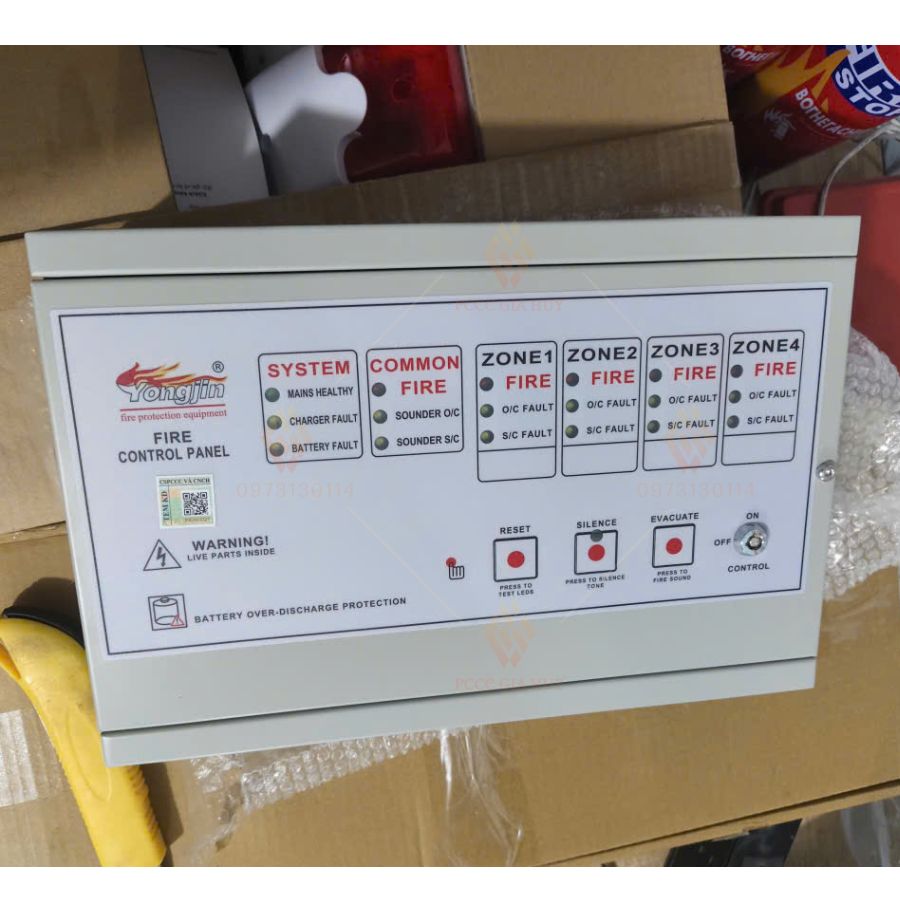

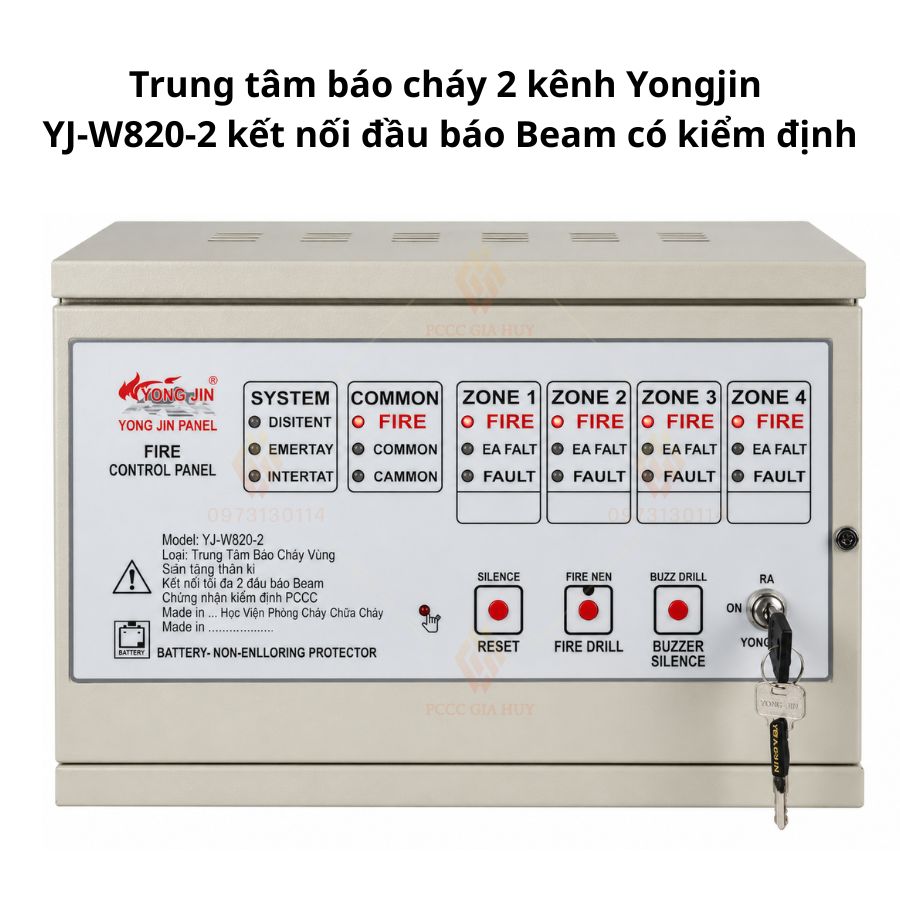

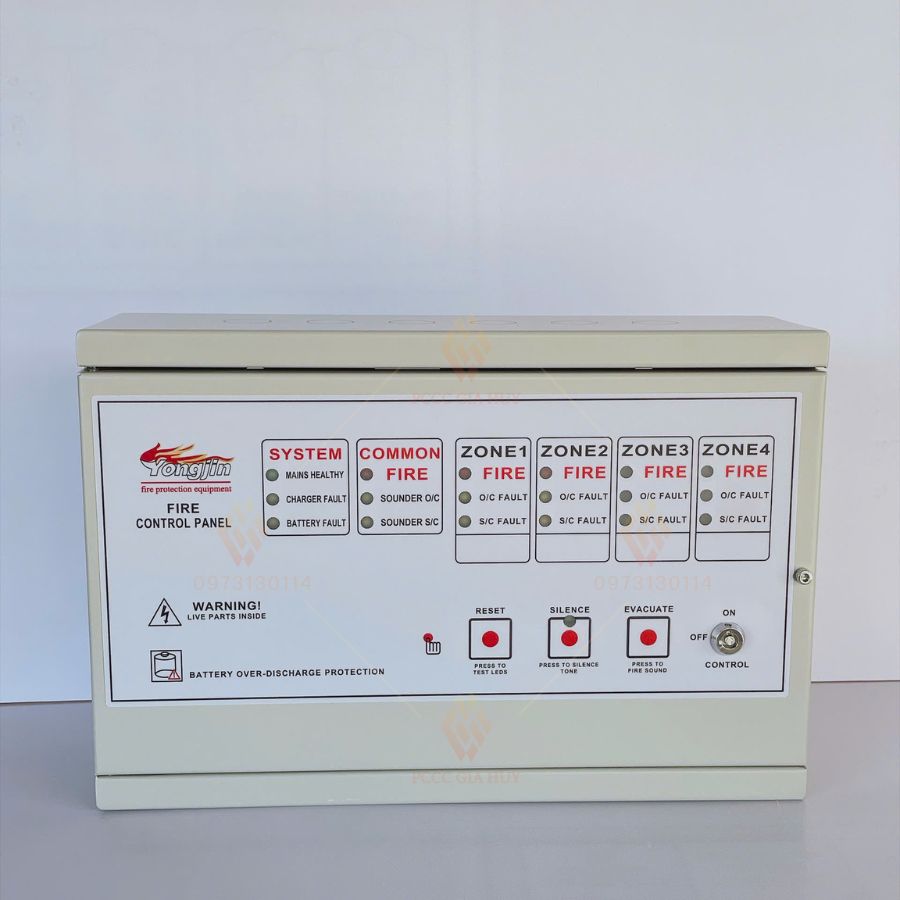

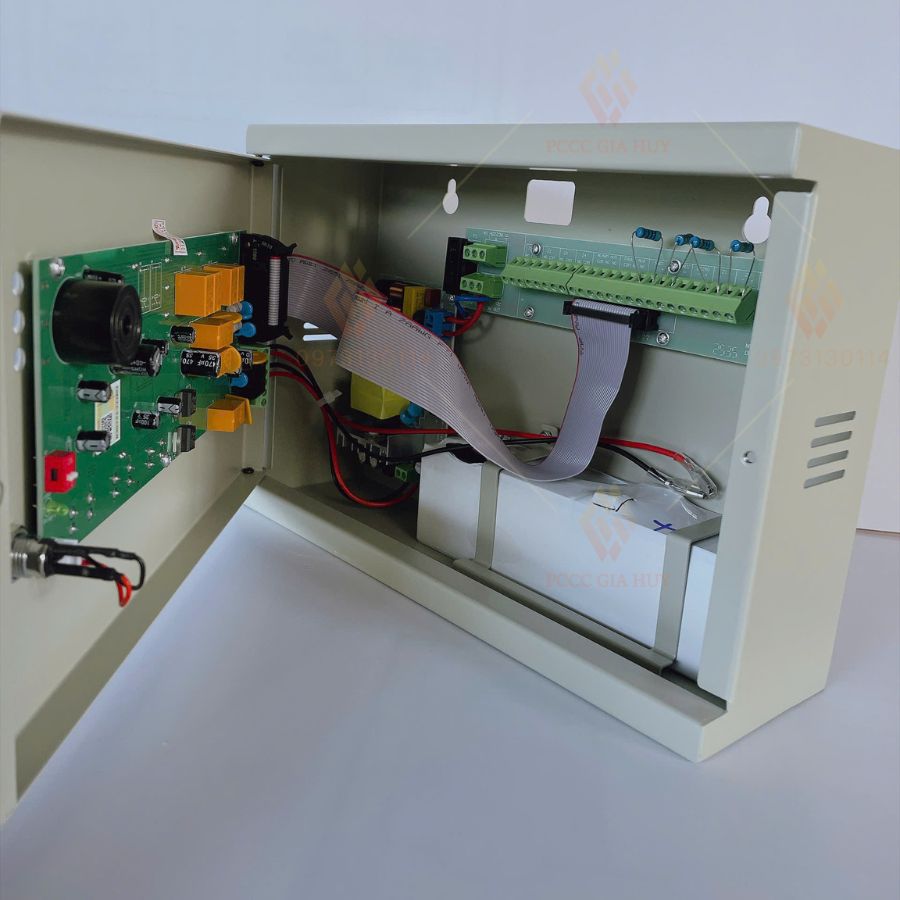

Tủ trung tâm báo cháy Yongjin YJ-W820-2 là tủ điều khiển báo cháy thường 2 vùng, phù hợp công trình cần chia hai khu vực giám sát độc lập và có nhu cầu triển khai đầu báo beam ở không gian rộng hoặc trần cao. Tủ nhận tín hiệu báo cháy theo zone, điều khiển ngõ chuông 24V, cung cấp tiếp điểm phụ NC/NO và có chức năng bảo vệ xả sâu ắc quy. Điểm cần lưu ý khi dùng với đầu báo beam là phải đối chiếu đúng nguồn cấp, đường tín hiệu alarm/fault và sơ đồ đấu thực tế; không suy ra cách đấu chỉ từ điện áp danh định của tủ.

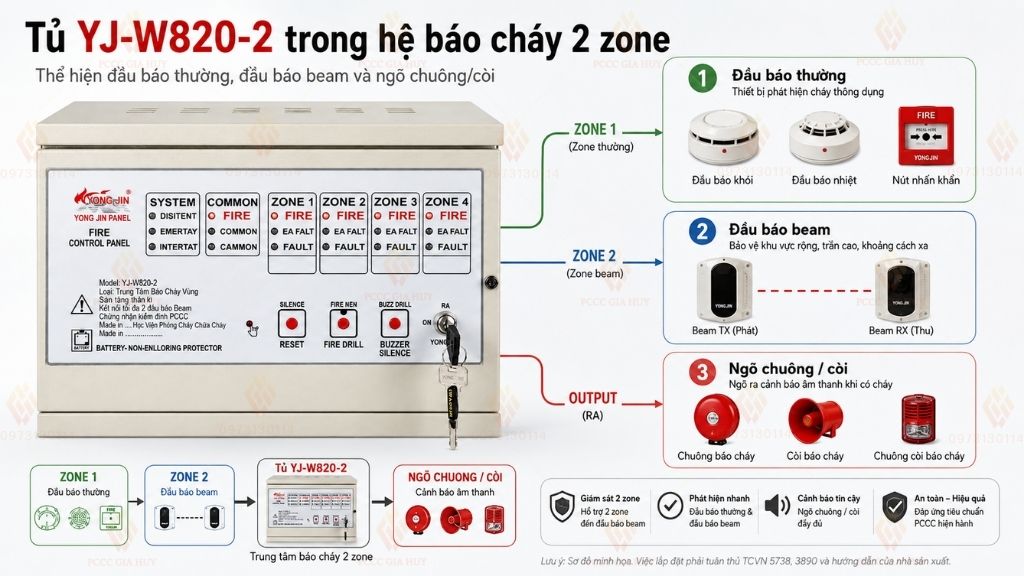

1. Công dụng của tủ trung tâm báo cháy Yongjin YJ-W820-2

Giám sát 2 vùng độc lập: Mỗi zone là một tuyến giám sát riêng. Khi có tín hiệu báo cháy, người trực có thể xác định nhanh khu vực đang tác động thay vì phải kiểm tra toàn bộ công trình.

Nhận tín hiệu thiết bị đầu vào: Tủ được dùng trong hệ báo cháy thường để tiếp nhận tín hiệu từ đầu báo và nút nhấn khẩn có thông số phù hợp. Với đầu báo beam, cần triển khai theo đúng phương án đấu nối của model beam và tủ.

Điều khiển thiết bị cảnh báo: Hai ngõ sounder của tủ cung cấp DC 24V, mỗi ngõ tối đa 600mA theo catalogue, phục vụ chuông/còi hoặc thiết bị cảnh báo phù hợp tải.

Liên động qua tiếp điểm phụ: Tủ có tiếp điểm NC/NO tối đa DC 30V, 1A để đưa tín hiệu sang thiết bị hoặc mạch điều khiển khác khi phương án kỹ thuật yêu cầu.

2. Đặc điểm nổi bật của YJ-W820-2

Dải nguồn rộng AC 110–240V: Tủ thích hợp với nguồn điện lưới phổ biến, thuận tiện khi lắp ở nhiều điều kiện công trình khác nhau.

Điện áp hệ thống DC 29V: Đây là điện áp danh định của hệ thống bên trong tủ theo catalogue. Thông số này không đồng nghĩa mọi thiết bị ngoại vi đều được cấp trực tiếp 29V.

Bảo vệ xả sâu ắc quy DC 19V: Giúp hạn chế tình trạng ắc quy bị xả xuống mức quá thấp trong thời gian mất điện kéo dài.

Hai ngõ sounder riêng: Mỗi ngõ 600mA tại DC 24V, tổng khả năng cảnh báo đầu ra tốt hơn các mẫu tủ nhỏ chỉ có một ngõ chuông chung.

Tiếp điểm phụ NC/NO: Cho phép lấy tín hiệu trạng thái để liên động thiết bị khác trong giới hạn DC 30V, 1A tối đa.

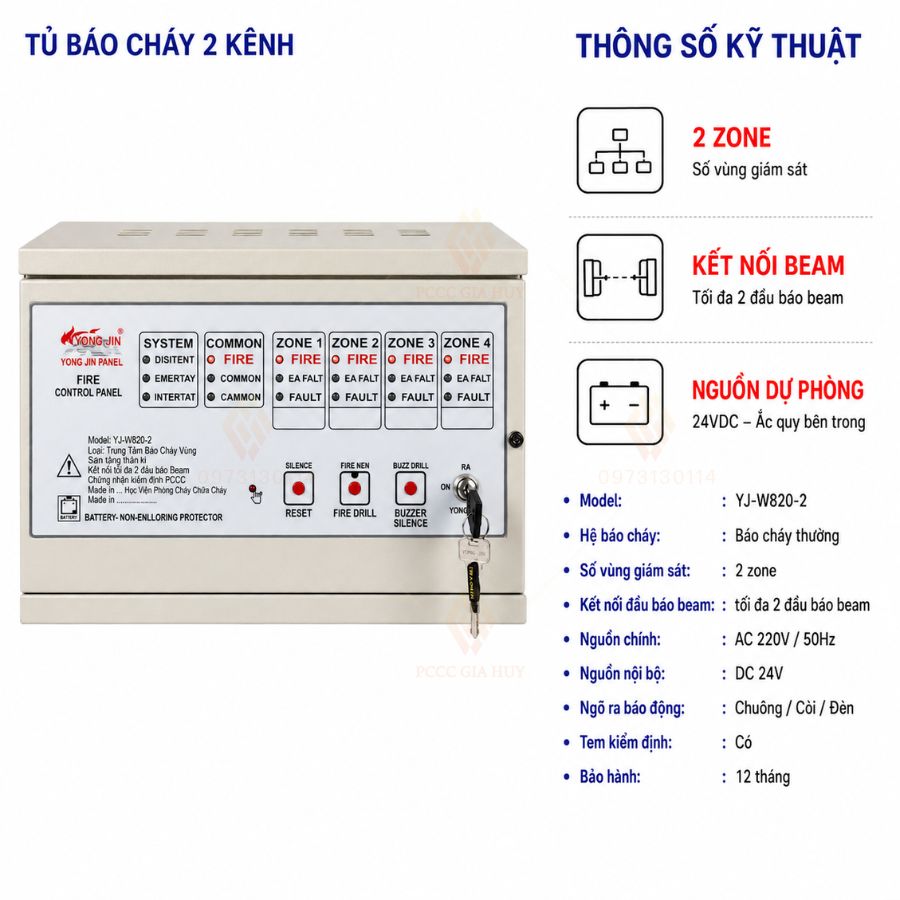

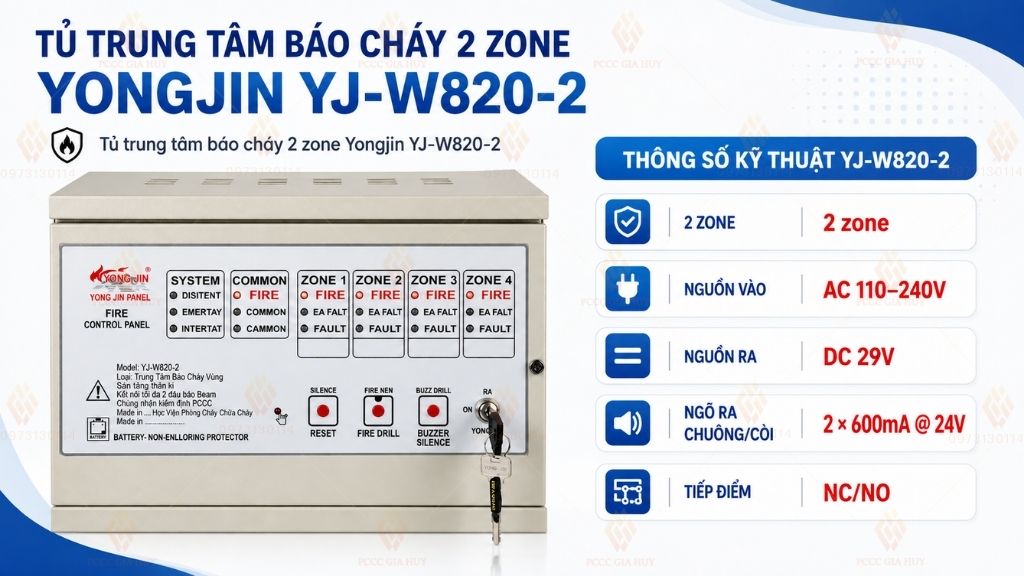

3. Thông số kỹ thuật tủ Yongjin YJ-W820-2

Thông số trên được đối chiếu theo catalogue Yongjin của model YJ-W820-2. Catalogue không công bố dung lượng ắc quy đi kèm cho model này, vì vậy bài không tự suy đoán thông số ắc quy.

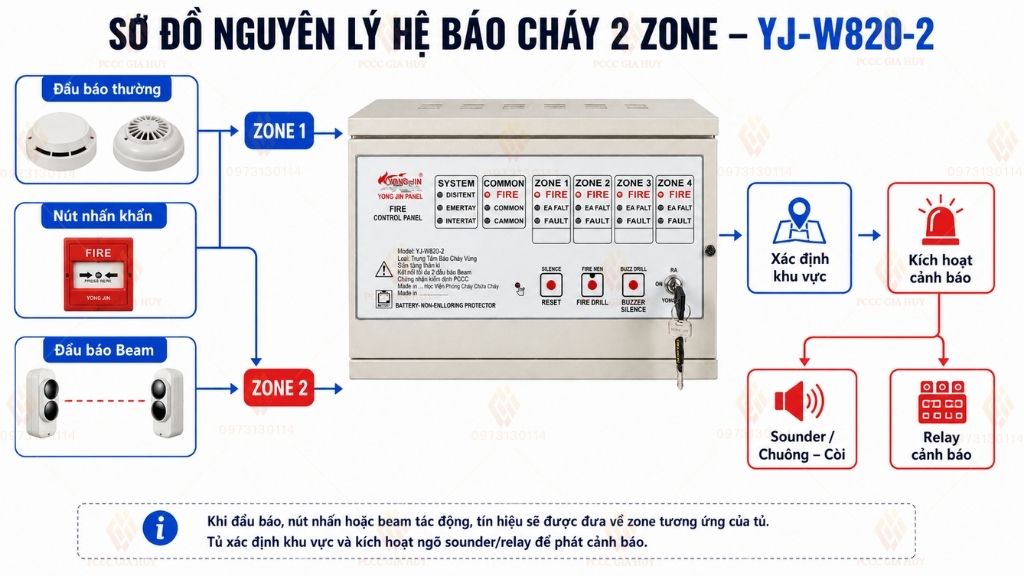

4. Nguyên lý hoạt động của tủ trung tâm báo cháy 2 kênh Yongjin YJ-W820-2 kết nối được đầu báo beam

Trạng thái giám sát: Tủ theo dõi hai tuyến zone và trạng thái nguồn. Khi các tuyến ổn định, hệ thống duy trì chế độ bình thường.

Khi có báo cháy: Thiết bị đầu vào làm thay đổi trạng thái tuyến, tủ xác định zone tác động và điều khiển các ngõ sounder theo cấu hình hệ thống.

Khi có lỗi: Tủ hiển thị trạng thái lỗi để người vận hành kiểm tra tuyến hoặc nguồn. Với thiết bị beam, tín hiệu báo cháy và tín hiệu lỗi cần được đưa về đúng ngõ theo sơ đồ kỹ thuật của cấu hình thực tế.

Khi mất điện lưới: Tủ chuyển sang nguồn dự phòng nếu hệ thống đã lắp ắc quy phù hợp; chức năng bảo vệ xả sâu tác động tại mức DC 19V theo catalogue.

Sau khi xử lý sự cố: Người vận hành chỉ reset tủ sau khi đã kiểm tra và xử lý nguyên nhân gây báo cháy hoặc báo lỗi.

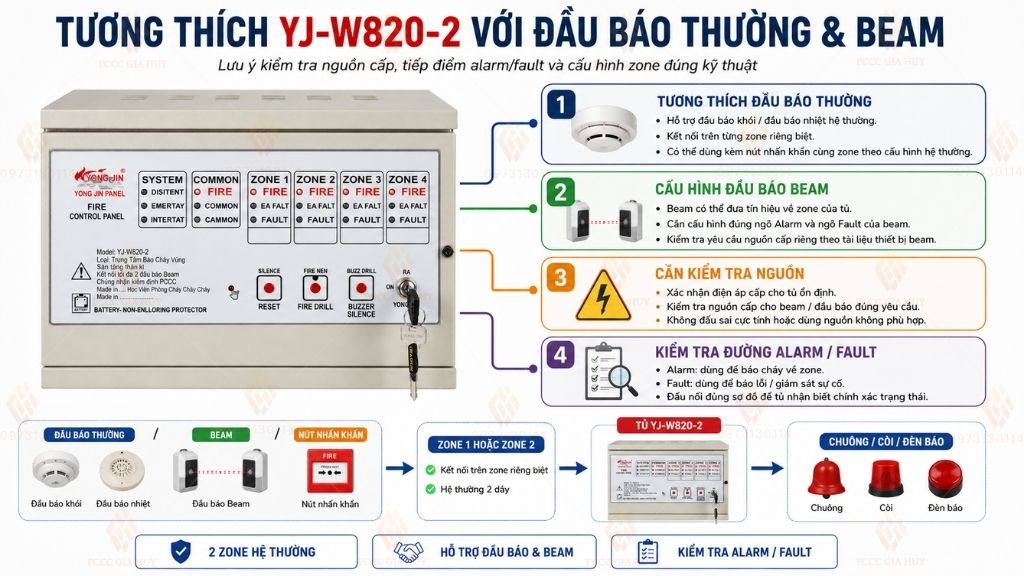

5. Khả năng tương thích và tiêu chí chọn mua

5.1. YJ-W820-2 dùng với đầu báo beam như thế nào?

Đầu báo beam tham chiếu: Catalogue Yongjin có model YJ-102TX, làm việc ở 20–28VDC, dòng chờ 6mA, dòng báo 15mA và khoảng đường tia 8–100m. Beam có các đường S1/S2 (loop), HJ1/HJ2 (alarm) và GZ1/GZ2 (fault).

Điểm phải kiểm tra trước khi đấu: Catalogue YJ-W820-2 không kèm sơ đồ kết nối trực tiếp với YJ-102TX. Do đó cần xác định nguồn cấp cho beam, cách đưa tín hiệu alarm/fault về zone và phần tử giao tiếp nếu cấu hình thực tế yêu cầu.

5.2. Khi nào nên chọn YJ-W820-2?

· Công trình chỉ cần tối đa 2 khu vực giám sát độc lập nhưng muốn tủ có ngõ chuông mạnh và tiếp điểm phụ rõ ràng.

· Hệ báo cháy thường cần dùng đầu báo khói, đầu báo nhiệt, nút nhấn khẩn và có phương án tích hợp đầu báo beam.

· Cần tủ kích thước gọn 300 × 200 × 90 mm cho cửa hàng, kho nhỏ, khu kỹ thuật hoặc công trình tương đương.

· Muốn có dải nguồn AC 110–240V và chức năng bảo vệ xả sâu ắc quy.

5.3. Khi nào không nên chọn YJ-W820-2?

Không nên chọn model này nếu công trình cần hơn 2 zone, cần xác định chính xác từng thiết bị theo địa chỉ hoặc cần lưu lịch sử sự kiện chi tiết như hệ địa chỉ. Với hệ có nhiều beam, nhiều thiết bị liên động hoặc tải chuông/còi lớn, cần tính lại nguồn, tải đầu ra và số zone trước khi chốt tủ.

6. Lắp đặt và vận hành cơ bản

Vị trí lắp tủ: Đặt tại nơi khô ráo, dễ quan sát, thuận tiện thao tác và phù hợp hồ sơ thiết kế của công trình.

Cấp nguồn: Nguồn chính phải nằm trong dải AC 110–240V. Phần nguồn dự phòng cần lắp đúng loại ắc quy phù hợp với tủ và kiểm tra chức năng sạc/xả theo hướng dẫn kỹ thuật.

Đấu zone và sounder: Phải xác định đúng cầu đấu trên hàng thực tế, đúng cực tính và tải từng ngõ. Không lấy sơ đồ của YJ-802/YJ-804 hoặc model khác để thay thế.

Với đầu báo beam: Kiểm tra riêng nguồn beam, tuyến alarm, tuyến fault và cách đưa về tủ trước khi cấp điện. Sau lắp đặt cần test từng zone, test báo lỗi và test ngõ chuông.

7. Mua tủ trung tâm báo cháy Yongjin YJ-W820-2 tại Gia Huy

Gia Huy cung cấp tủ trung tâm báo cháy Yongjin YJ-W820-2, bảo hành 12 tháng, có tem kiểm định, tình trạng kho còn hàng và xuất hóa đơn VAT đầy đủ. Khách cần dùng tủ với đầu báo beam nên gửi thêm model beam, số lượng thiết bị, sơ đồ đang có hoặc ảnh cầu đấu để Gia Huy hỗ trợ kiểm tra phương án tương thích trước khi lắp.
