Đầu báo nhiệt gia tăng Yongjin YJ-N504-2 có kiểm định là đầu báo nhiệt có dây dùng trong hệ báo cháy thường. Catalogue đúng model ghi “Conventional Wired Heat Detector – YJN504-2”, dải điện áp DC 9–35V, dòng chờ ≤50µA và điểm tác động nhiệt 57 ± 3°C. Khi đầu báo chuyển sang trạng thái báo động, dòng trên tuyến tăng để tủ trung tâm nhận biết zone có sự cố.

Điểm cần chú ý khi chọn model này là dữ liệu điện và điểm tác động được hãng công bố khá rõ, nhưng trang catalogue hiện có không nêu tốc độ tăng nhiệt cụ thể, kiểu đấu nối 2 dây/4 dây, mã đế hay kích thước. Vì vậy bài viết chỉ sử dụng các thông số đã xác nhận của đúng model, không lấy dữ liệu từ đầu báo khác để điền thay.

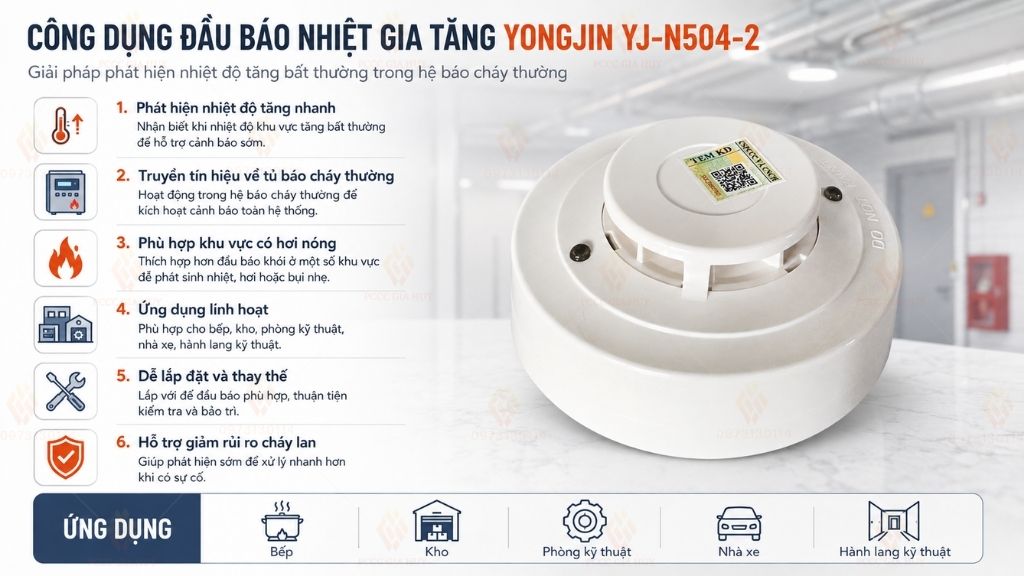

1. Công dụng và phạm vi sử dụng của đầu báo nhiệt gia tăng Yongjin YJ-N504-2 có kiểm định

- Giám sát nhiệt trong hệ báo cháy thường: YJN504-2 là đầu báo nhiệt có dây conventional, làm việc trên tuyến zone của tủ trung tâm phù hợp.

- Dải điện áp hoạt động rộng: DC 9–35V bao phủ các hệ dùng nguồn danh định 12VDC và 24VDC, với điều kiện điện áp thực tế tại đầu báo nằm trong dải công bố.

- Điểm tác động nhiệt rõ ràng: Catalogue công bố Temperature Trip Point 57 ± 3°C, là thông số quan trọng khi đối chiếu đúng model và yêu cầu thiết kế.

- Dòng chờ thấp: Mức ≤50µA giúp hạn chế tải nền của tuyến; khi báo động, dòng tăng lên mức công bố để tủ nhận biết trạng thái cháy.

- Không dùng như đầu báo độc lập: Thiết bị không có nguồn pin hoặc còi cảnh báo tại chỗ được catalogue xác nhận; cảnh báo hệ thống phụ thuộc tủ trung tâm và các thiết bị báo động trên tuyến.

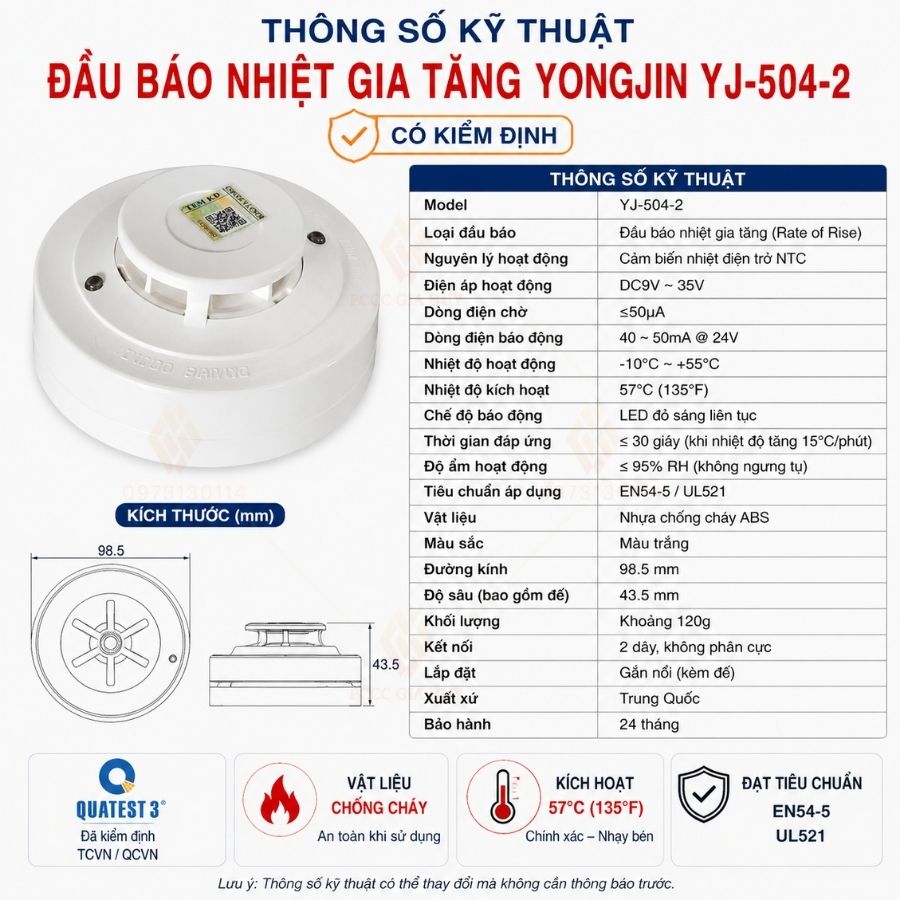

2. Thông số kỹ thuật đầu báo nhiệt gia tăng Yongjin YJ-N504-2

3. Ưu nhược điểm của đầu báo nhiệt gia tăng Yongjin YJ-N504-2

A. Ưu điểm của đầu báo nhiệt gia tăng Yongjin YJ-N504-2

- Dải nguồn 9–35VDC: Phù hợp đối chiếu các hệ thường dùng nguồn 12VDC hoặc 24VDC.

- Dòng chờ ≤50µA: Giảm tải nền trên zone khi tính tổng tải tuyến.

- Dòng báo động rõ: 20–25mA@12V và 40–50mA@24V, thuận tiện kiểm tra.

- Điểm tác động 57 ± 3°C: Có ngưỡng nhiệt cụ thể để chọn và thay đúng model.

- Tiêu chuẩn rõ ràng: EN54-5, UL521 và GB4716-2005 được liệt kê cho YJN504-2.

B. Nhược điểm của đầu báo nhiệt gia tăng Yongjin YJ-N504-2

- Phụ thuộc tủ và zone: Đây là đầu báo có dây conventional, không phải đầu báo độc lập.

- Chưa có tốc độ gia tăng nhiệt: Catalogue hiện có không công bố giá trị rate-of-rise cụ thể.

- Chưa xác nhận 2 dây/4 dây và mã đế: Phải đối chiếu sơ đồ hoặc hàng thực tế trước khi thay.

- Thiếu dữ liệu cơ khí: Catalogue trang model chưa nêu kích thước, khối lượng và dải nhiệt môi trường.

- Thông tin cơ khí còn hạn chế: Catalogue trang model không nêu kích thước, khối lượng hay dải nhiệt độ môi trường, nên không thể điền các trường này bằng dữ liệu của model khác.

4. Cấu tạo của đầu báo nhiệt gia tăng Yongjin YJ-N504-2 có kiểm định

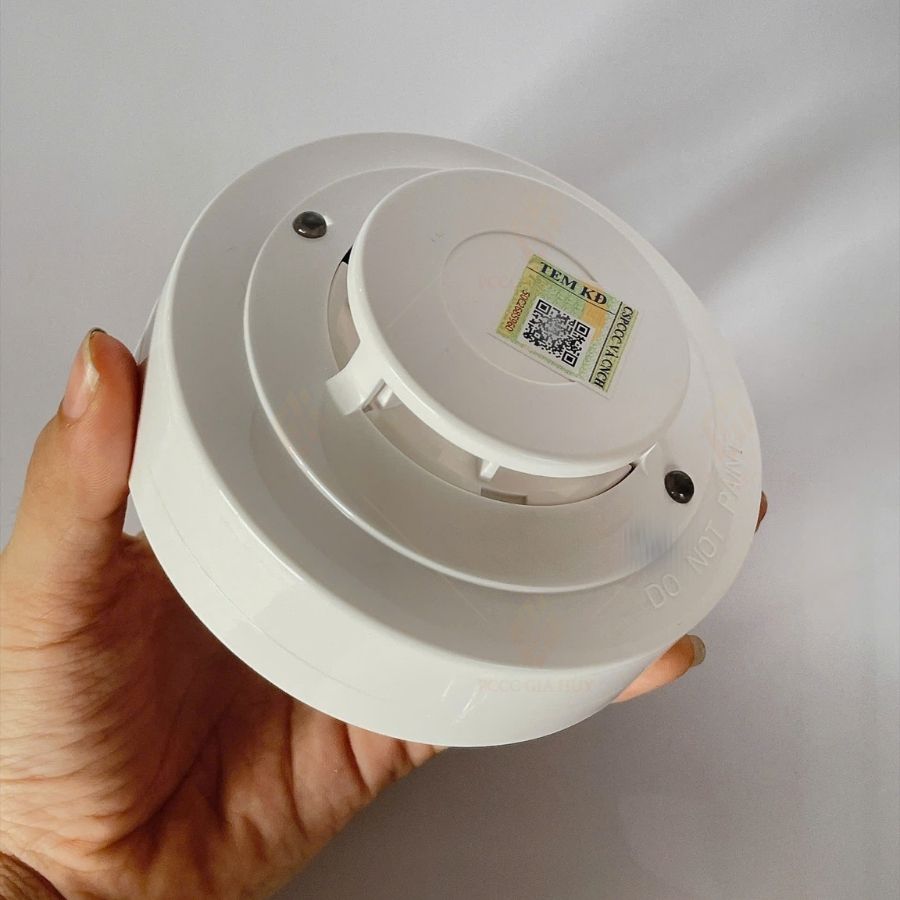

- Thân và vỏ đầu báo: Kiểu dáng tròn, thân màu trắng, che bảo vệ phần mạch và cụm cảm biến bên trong.

- Cụm nhận nhiệt ở trung tâm: Phần đầu cảm biến nhô ở giữa thân, tiếp nhận nhiệt từ môi trường để đầu báo đánh giá điều kiện tác động.

- Mạch giám sát và mạch báo động: Ở trạng thái bình thường thiết bị tiêu thụ dòng rất thấp; khi tác động, dòng tăng lên mức báo động để tủ trung tâm nhận biết.

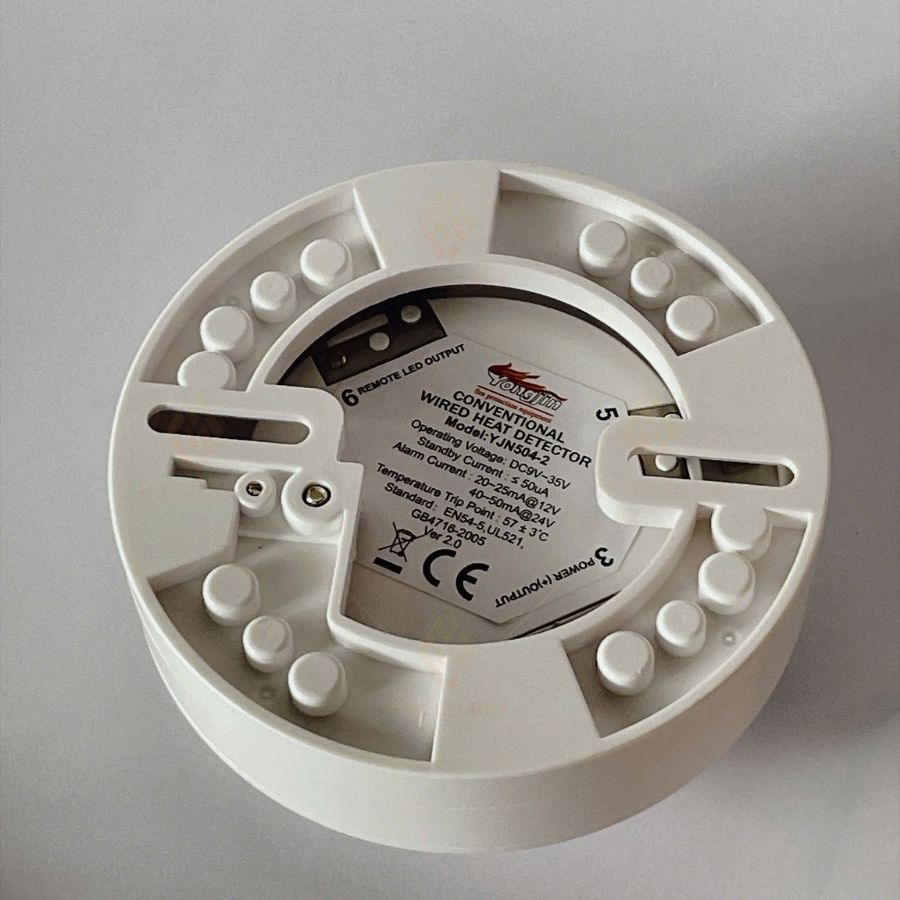

- Đế lắp và tiếp điểm điện: Đầu báo thuộc loại có dây nên phải làm việc với đế và tuyến zone phù hợp; mã đế và sơ đồ chân cần xác nhận theo hàng thực tế/tài liệu lắp đặt.

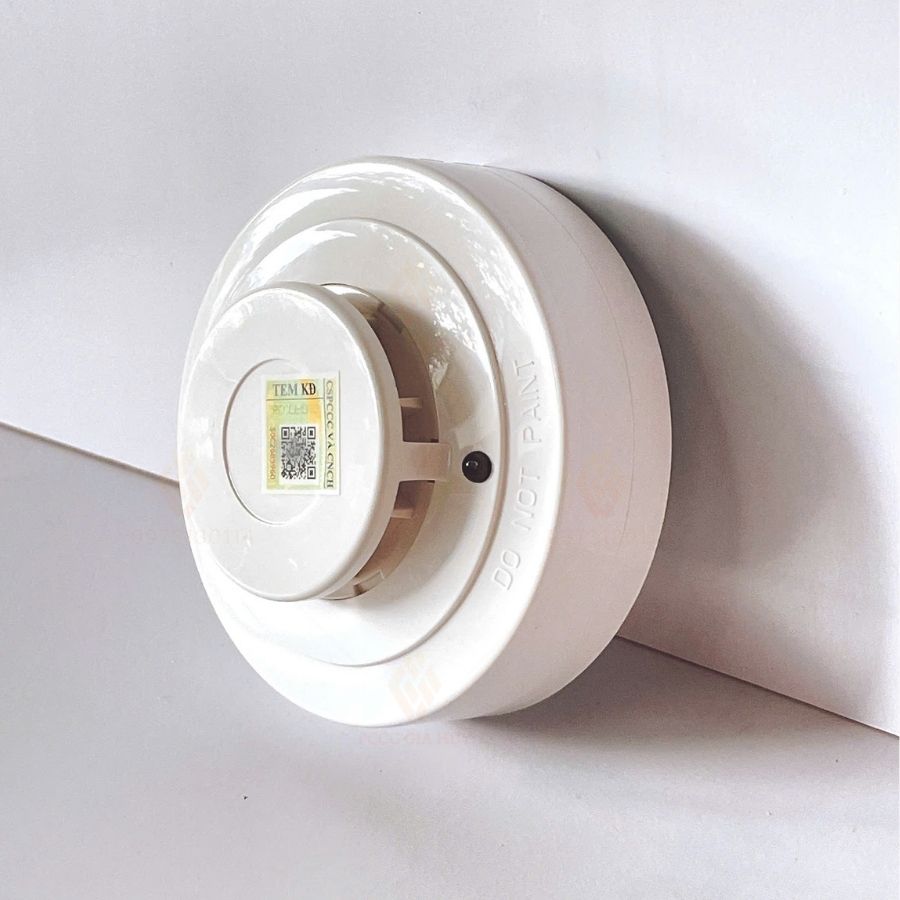

- Tem kiểm định trên hàng thực tế: Sản phẩm Gia Huy cung cấp có tem kiểm định trên thân; tem cần được giữ nguyên vẹn trong quá trình giao nhận và lắp đặt.

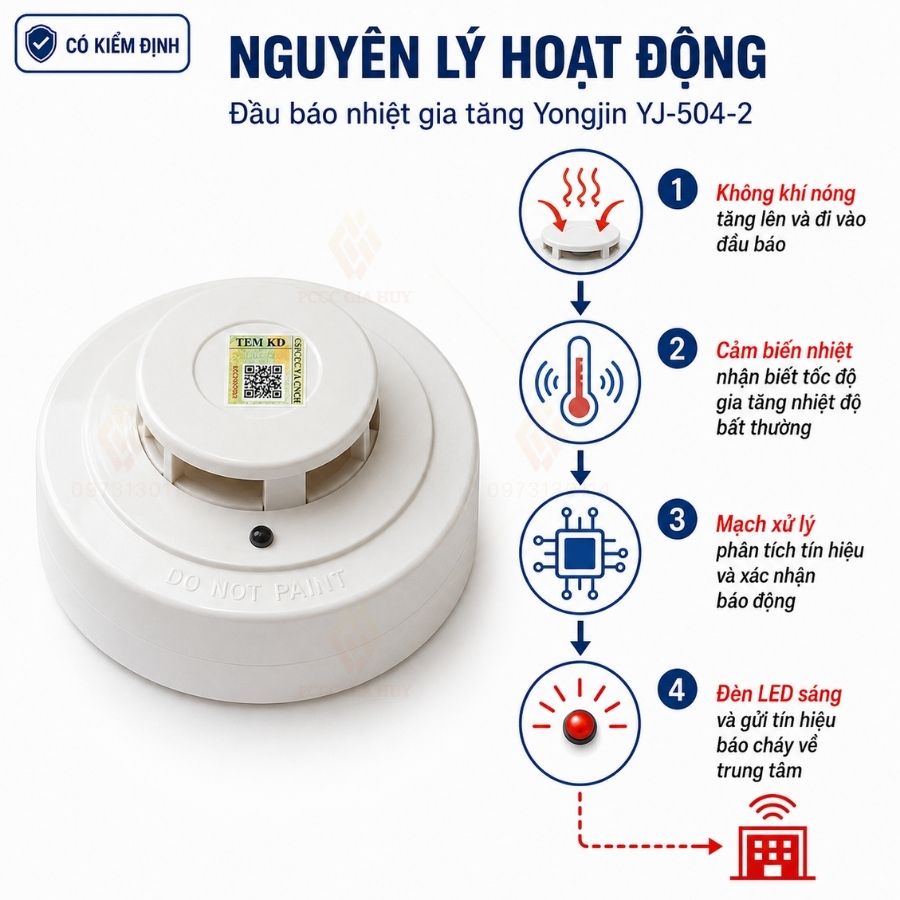

5. Nguyên lý hoạt động của đầu báo nhiệt gia tăng Yongjin YJ-N504-2 có kiểm định

- Trạng thái giám sát: Đầu báo được cấp nguồn trong dải DC 9–35V và duy trì dòng chờ không quá 50µA.

- Theo dõi điều kiện nhiệt: Cụm cảm biến liên tục phản ứng với nhiệt tại vị trí lắp; catalogue hiện có không mô tả chi tiết thuật toán hoặc tốc độ gia tăng nhiệt.

- Khi đạt điều kiện tác động: Catalogue công bố Temperature Trip Point 57 ± 3°C; khi điều kiện nhiệt đạt ngưỡng, đầu báo chuyển sang trạng thái báo động.

- Tăng dòng báo động trên zone: Dòng tăng lên 20–25mA ở 12V hoặc 40–50mA ở 24V để tủ trung tâm conventional nhận biết tín hiệu cháy.

- Tủ trung tâm phát cảnh báo hệ thống: Sau khi nhận trạng thái báo động từ zone, tủ xử lý theo cấu hình hệ thống và kích hoạt chuông/còi hoặc các ngõ cảnh báo liên quan.

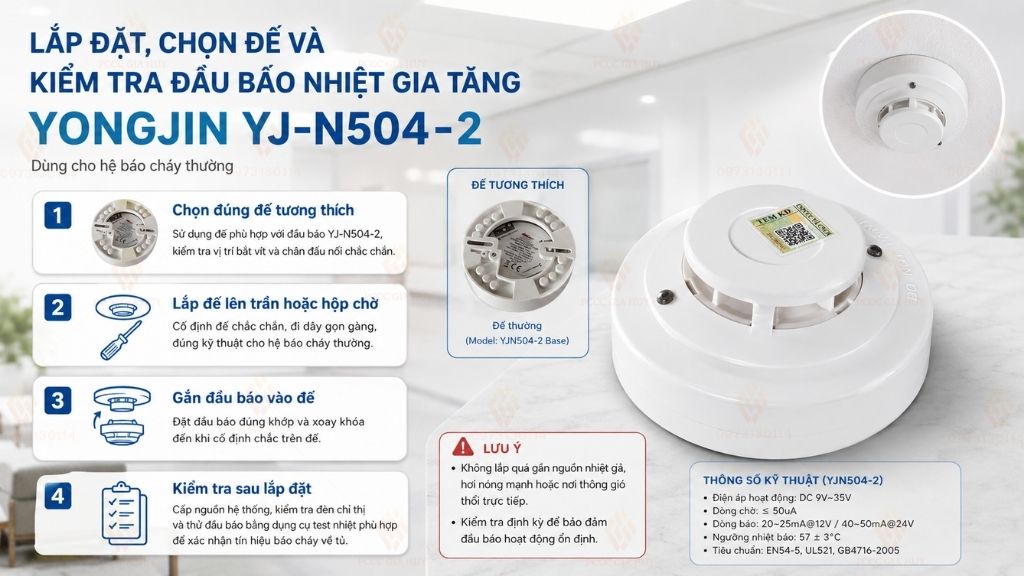

6. Hướng dẫn lắp đặt, kiểm tra và bảo trì đầu báo nhiệt Yongjin YJ-N504-2

6.1. Kiểm tra tương thích trước khi lắp đầu báo nhiệt Yongjin YJ-N504-2

• Xác nhận tủ trung tâm là hệ báo cháy thường và điện áp tại tuyến nằm trong dải DC 9–35V của đầu báo.

• Đối chiếu dòng báo động theo điện áp thực tế: 20–25mA ở 12V hoặc 40–50mA ở 24V để bảo đảm tuyến và tủ đáp ứng.

• Kiểm tra đúng đế, chân tiếp xúc và sơ đồ đấu nối của hàng thực tế; không tự gán kiểu 2 dây/4 dây khi catalogue chưa xác nhận.

6.2. Vị trí lắp đặt đầu báo nhiệt Yongjin YJ-N504-2

• Bố trí theo hồ sơ thiết kế và tiêu chuẩn áp dụng của công trình, tại vị trí mà nhiệt từ sự cố có thể truyền đến đầu báo phù hợp.

• Không tự dùng một diện tích bảo vệ cố định cho model này vì catalogue gửi kèm không công bố vùng bảo vệ hoặc chiều cao lắp đặt.

• Không dùng YJ-N504-2 để thay đầu báo khói chỉ vì cùng kích thước hoặc cùng đế; chức năng phát hiện phải đúng yêu cầu thiết kế.

6.3. Đấu nối và kiểm tra đầu báo nhiệt Yongjin YJ-N504-2

• Ngắt nguồn zone trước khi thao tác, lắp đầu báo vào đúng đế và đấu dây theo sơ đồ thực tế của tủ/đế đi kèm.

• Cấp nguồn lại và kiểm tra điện áp trên tuyến; điện áp tại đầu báo phải nằm trong dải DC 9–35V.

• Thử chức năng bằng phương pháp kiểm tra đầu báo nhiệt phù hợp; xác nhận tủ nhận đúng zone và đầu báo chuyển sang trạng thái báo động.

6.4. Bảo trì và xử lý đầu báo nhiệt Yongjin YJ-N504-2 báo bất thường

• Giữ bề mặt đầu báo sạch, không sơn phủ hoặc che phần cảm biến vì có thể ảnh hưởng khả năng truyền nhiệt tới đầu báo.

• Nếu tủ báo lỗi hoặc đầu báo hoạt động bất thường, kiểm tra điện áp tuyến, tiếp xúc tại đế, dây dẫn và tình trạng đầu báo trước khi thay thế.

• Nếu cần thay mới, ưu tiên đúng model YJN504-2/YJ-N504-2 hoặc model thay thế đã được xác nhận tương thích về điện, đế và tủ trung tâm.

7. Lợi ích kinh tế và nơi mua đầu báo nhiệt Yongjin YJ-N504-2 có kiểm định uy tín

Yongjin YJ-N504-2 phù hợp khi cần đầu báo nhiệt có dây cho hệ báo cháy thường, ưu tiên dải điện áp rộng, dòng chờ thấp và thông số báo động dễ đối chiếu trong quá trình thay thế hoặc mở rộng tuyến.

• DC 9–35V giúp đối chiếu nhanh khả năng dùng trên hệ 12VDC hoặc 24VDC.

• Dòng chờ ≤50µA và dòng báo động rõ giúp kiểm tra tải tuyến thuận tiện.

• Điểm tác động 57 ± 3°C và EN54-5/UL521/GB4716-2005 giúp so sánh đúng model.

• Khi thay thế phải đối chiếu nguồn, đế, sơ đồ đấu nối, tủ và tem kiểm định.

Đầu báo nhiệt gia tăng Yongjin YJ-N504-2 có kiểm định hiện có sẵn tại Gia Huy; hỗ trợ đối chiếu model, điện áp, dòng báo động, điểm tác động và khả năng tương thích trước khi giao.

• Khi mua thay thế, cần đối chiếu đúng model, điện áp zone, đế, sơ đồ đấu nối và tem kiểm định; không chọn chỉ theo ngoại hình.

Đầu báo nhiệt gia tăng Yongjin YJ-N504-2 có kiểm định hiện và các thiết bị pccc  có sẵn tại Gia Huy. Khi khách cần thay đầu báo cũ hoặc bổ sung cho hệ báo cháy thường, Gia Huy hỗ trợ đối chiếu đúng model, dải điện áp, dòng báo động, điểm tác động nhiệt, tem kiểm định và khả năng tương thích trước khi giao hàng.
