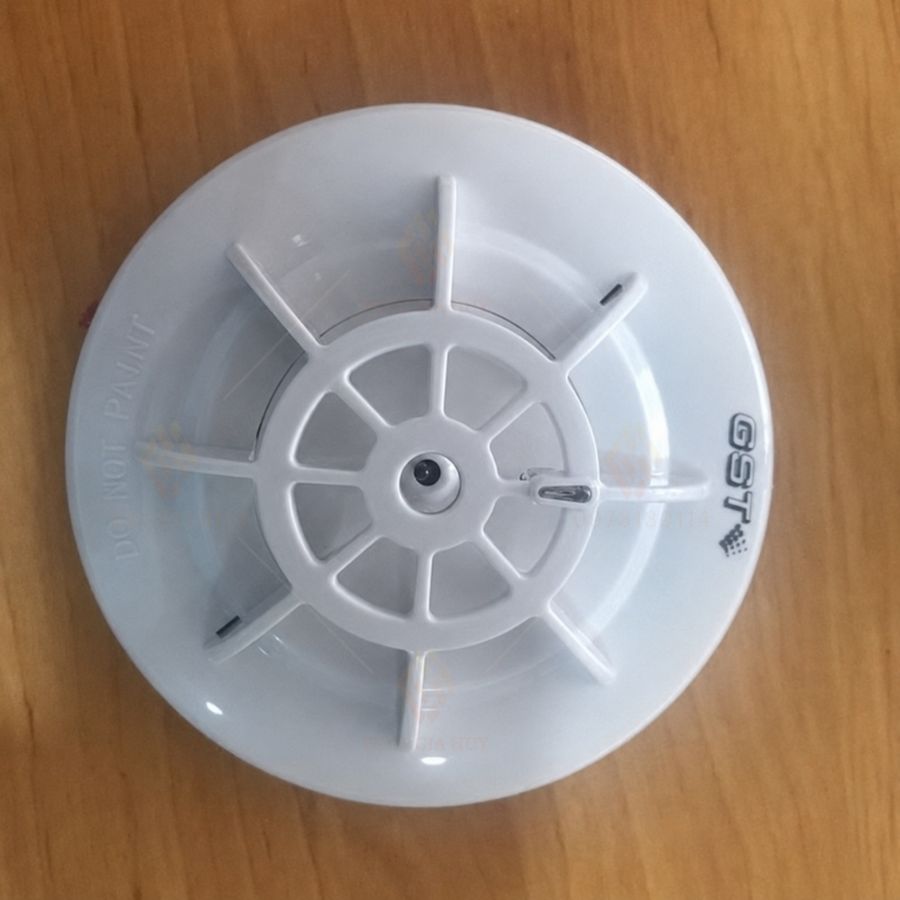

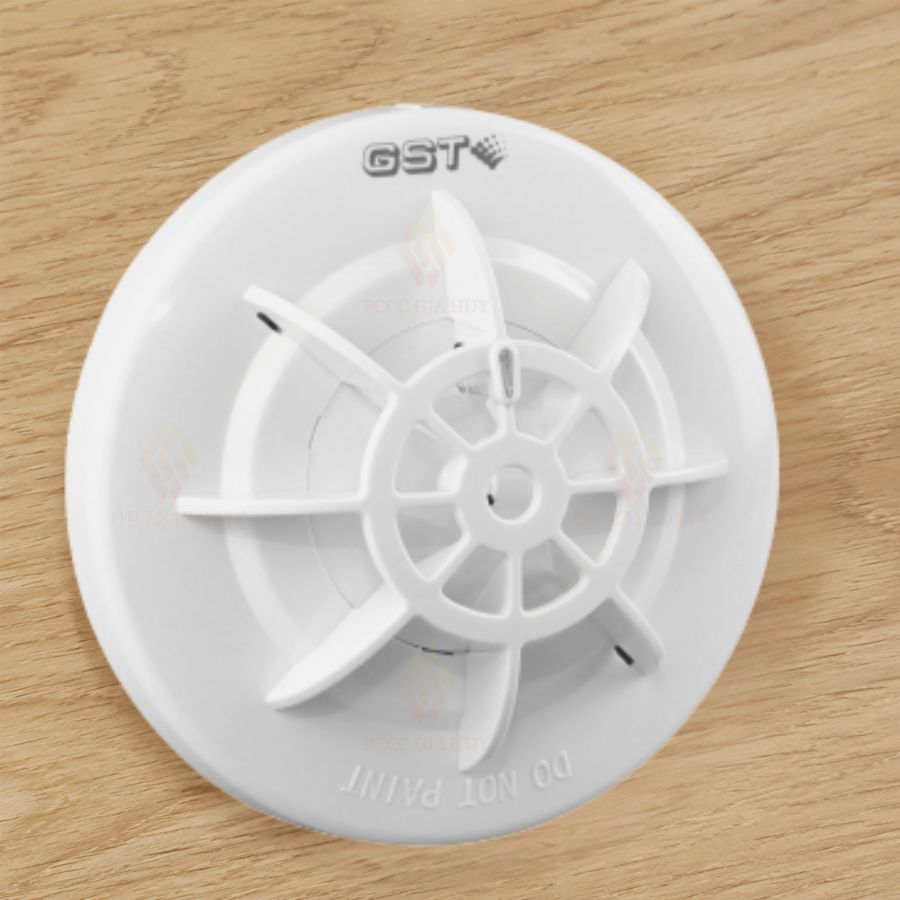

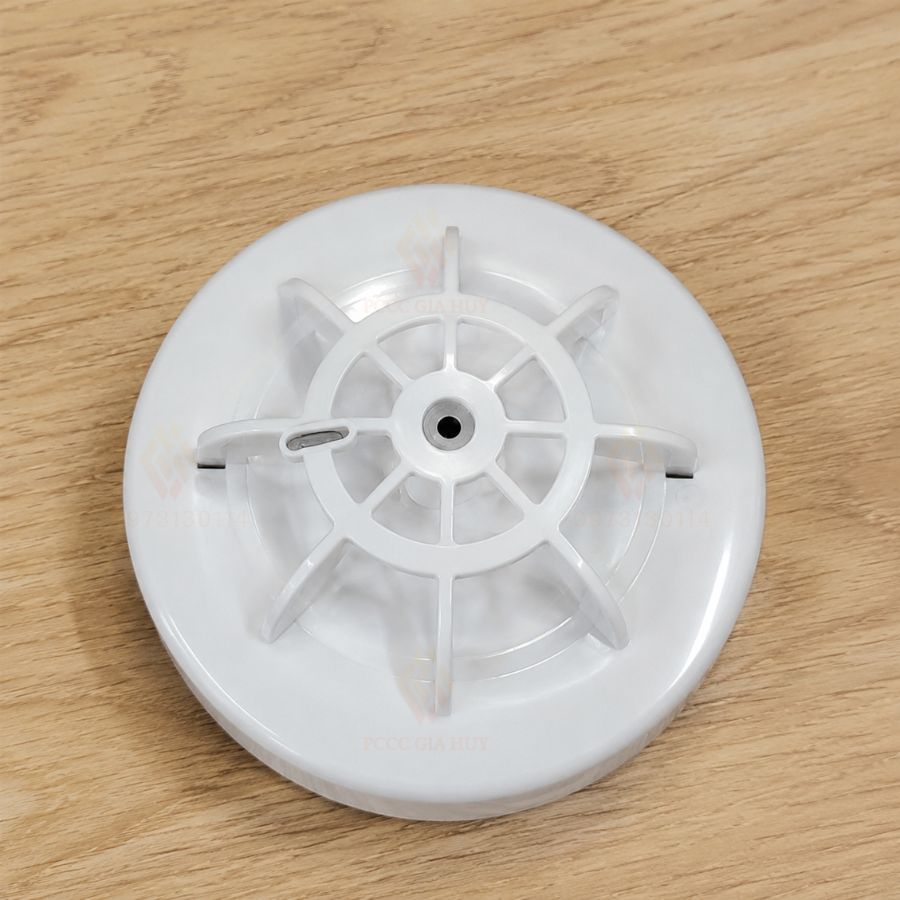

Đầu báo nhiệt gia tăng và cố định địa chỉ GST DI-9103E là đầu báo nhiệt thông minh dùng trên loop của hệ báo cháy địa chỉ GST. Thiết bị theo dõi nhiệt độ tại điểm lắp, làm việc theo cấp nhiệt được lập trình và gửi tín hiệu báo cháy kèm địa chỉ thiết bị về tủ trung tâm. Nhờ đó, hệ thống không chỉ biết có sự cố mà còn xác định đúng vị trí đầu báo đang báo động để xử lý nhanh hơn.

Đầu báo nhiệt  địa chỉ GST DI-9103E phù hợp cho công trình dùng hệ báo cháy địa chỉ GST. Model hỗ trợ 3 cấp A1R, A2S, BS; lập địa chỉ điện tử; tự chẩn đoán; reed switch test; LED báo cháy 360° và ngõ ra đèn báo phụ. Đây là lựa chọn linh hoạt khi cần quản lý chính xác từng điểm đầu báo nhiệt trên hệ thống.

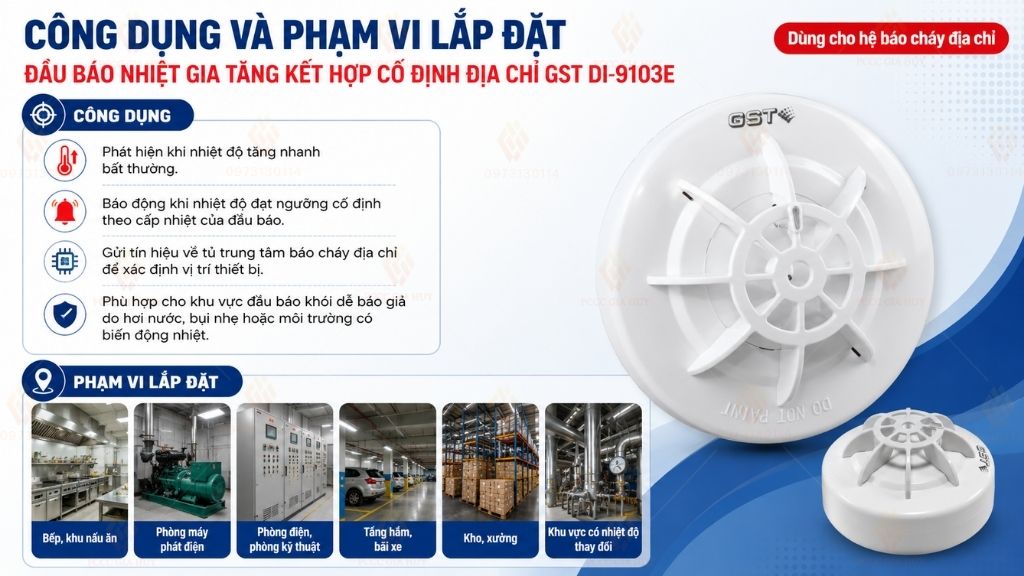

1. Công dụng của đầu báo nhiệt địa chỉ GST DI-9103E và khu vực nên lắp

1.1. Đầu báo nhiệt gia tăng và cố định địa chỉ GST DI-9103E dùng để làm gì?

• Phát hiện nhiệt theo cấp cài đặt: Thiết bị làm việc ở A1R, A2S hoặc BS; A1R có đặc tính gia tăng nhiệt, còn A2S và BS dùng ngưỡng nhiệt cố định tương ứng.

• Xác định đúng điểm báo cháy: Mỗi đầu báo có địa chỉ riêng trên loop, giúp tủ trung tâm hiển thị chính xác vị trí thiết bị đang báo.

• Phù hợp khu vực không ưu tiên đầu báo khói: Có thể cân nhắc tại phòng kỹ thuật, khu vực có bụi hoặc hơi nước khi thiết kế hệ thống cho phép.

• Hỗ trợ giám sát và bảo trì: Tự chẩn đoán, LED 360°, reed switch test và ngõ ra đèn báo phụ giúp kiểm tra thuận tiện tại hiện trường.

1.2. Tầm bảo vệ tham khảo của đầu báo nhiệt địa chỉ GST DI-9103E

Với trần phẳng thấp hơn 11 m, bán kính hoạt động tham khảo của DI-9103E là 5 m. Trần có dầm, trần nghiêng hoặc điều kiện đặc biệt cần tính lại theo mặt bằng và EN 54-14.

2. Thông số kỹ thuật đầu báo nhiệt địa chỉ GST DI-9103E

Điểm cần chú ý khi chọn: DI-9103E là đầu báo nhiệt địa chỉ, cần loop và tủ GST tương thích. Địa chỉ và cấp nhiệt phải được cài đúng trước khi đưa vào vận hành.

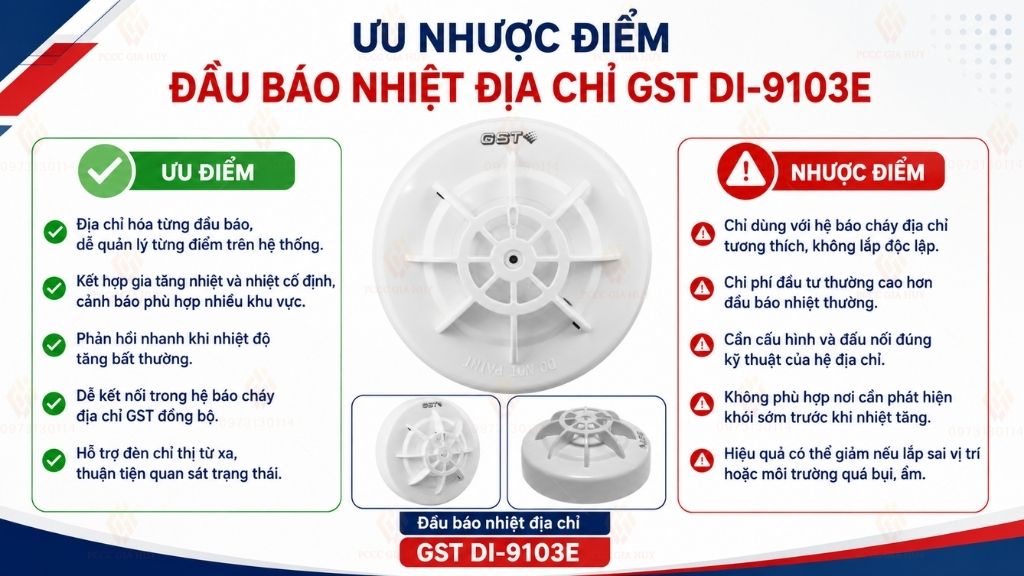

3. Ưu nhược điểm của đầu báo nhiệt địa chỉ GST DI-9103E

3.1. Ưu điểm của đầu báo nhiệt GST DI-9103E

• Ba cấp nhiệt có thể lập trình: A1R, A2S và BS giúp chọn chế độ phù hợp với nhiệt độ nền và yêu cầu phát hiện của từng khu vực.

• Lập địa chỉ điện tử 1–242: Mỗi đầu báo có mã riêng trên loop, giúp tủ hiển thị đúng điểm báo và rút ngắn thời gian kiểm tra.

• Loop 2 lõi không phân cực: Đấu dây loop thuận tiện, giảm lỗi đảo cực khi thi công hoặc thay thế.

• Tự chẩn đoán và test tại chỗ: Reed switch test, LED 360° và tùy chọn tắt polling LED hỗ trợ nghiệm thu và bảo trì.

• Hỗ trợ đèn báo phụ và tủ GST: Có ngõ ra remote indicator; tương thích GST100, GST200N, GST-IFP4E và GST-IFP8.

3.2. Nhược điểm và giới hạn của đầu báo nhiệt địa chỉ DI-9103E

• Không dùng độc lập hoặc đấu vào zone hệ thường: DI-9103E cần loop địa chỉ và tủ GST tương thích; không thay trực tiếp cho đầu báo hệ thường.

• Phải lập địa chỉ và chọn đúng cấp nhiệt: Địa chỉ trùng hoặc cấp A1R/A2S/BS không phù hợp sẽ làm giảm hiệu quả vận hành.

• Chỉ dùng trong nhà, IP2X: Không phù hợp vị trí ngoài trời, có nước trực tiếp hoặc môi trường ngưng tụ ẩm.

• Không thay thế đầu báo khói ở mọi vị trí: Đám cháy âm ỉ có thể tạo khói sớm nhưng nhiệt tăng chậm; khi cần cảnh báo khói sớm phải chọn đầu báo phù hợp.

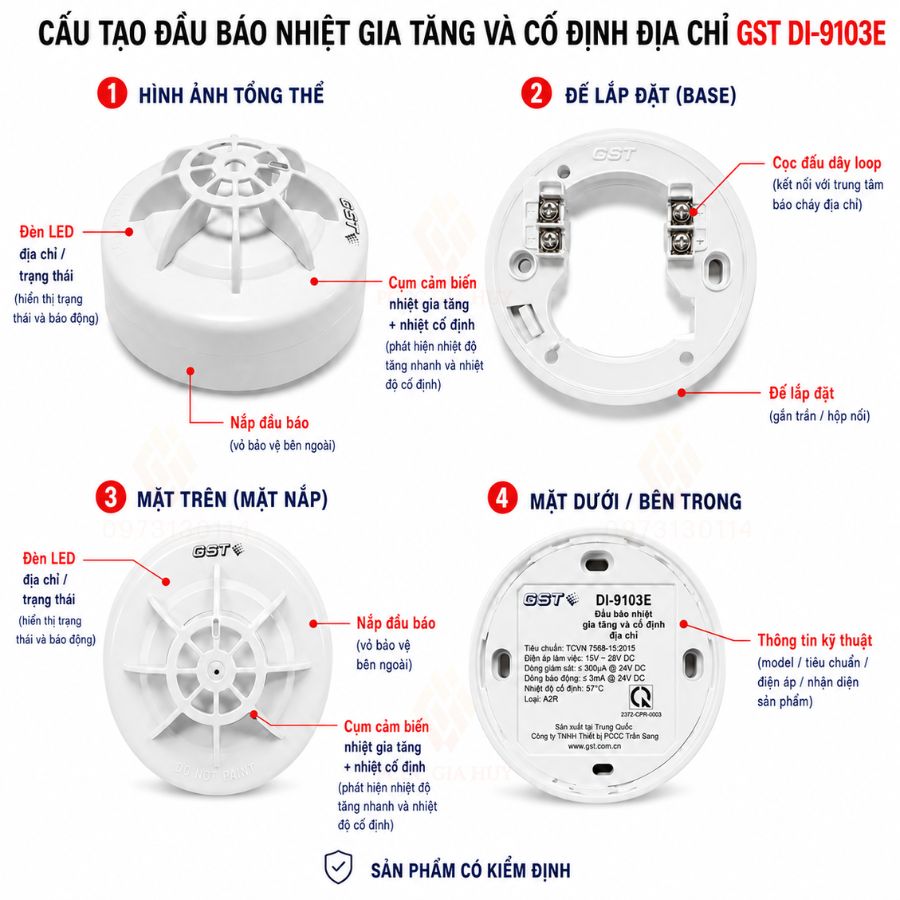

4. Cấu tạo đầu báo nhiệt gia tăng và cố định địa chỉ GST DI-9103E

• Vỏ ABS: Bảo vệ cụm cảm biến và mạch điện tử; đường kính thân 100 mm.

• Cụm cảm biến nhiệt: Theo dõi nhiệt độ và tốc độ thay đổi nhiệt theo cấp A1R, A2S hoặc BS đã cài.

• Mạch điện tử địa chỉ: Lưu địa chỉ, xử lý trạng thái cảm biến và giao tiếp với tủ trung tâm qua loop 24VDC.

• LED và reed switch test: LED đỏ nhấp nháy polling, sáng khi báo; reed switch hỗ trợ kiểm tra tại chỗ.

• Đế DB-01 và cọc đấu dây: Chân 1–3 cho loop không phân cực; chân 2 dương và 4 âm cho đèn báo phụ; lỗ bắt đế 45–75 mm.

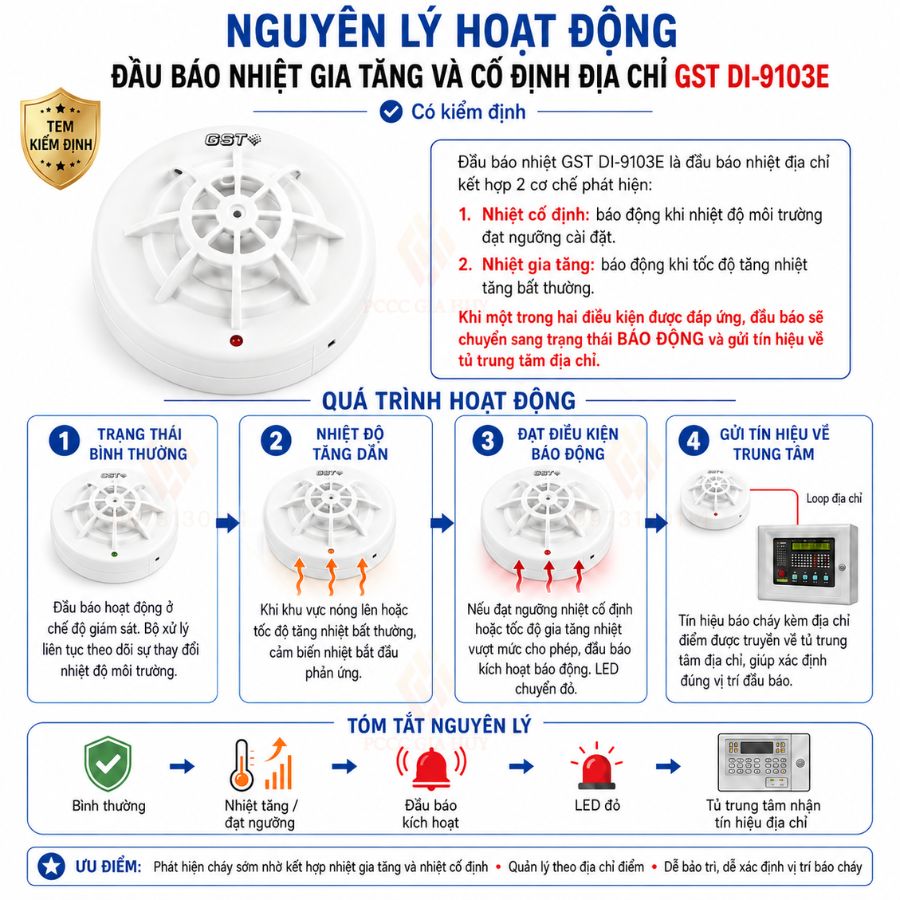

5. Nguyên lý hoạt động của đầu báo nhiệt địa chỉ GST DI-9103E

5.1. Cơ chế phát hiện nhiệt và truyền tín hiệu địa chỉ của DI-9103E

• Trạng thái giám sát: Đầu báo theo dõi nhiệt độ và trao đổi trạng thái với tủ qua loop địa chỉ.

• Đạt điều kiện nhiệt: A1R phản ứng theo đặc tính gia tăng nhiệt kết hợp cấp A1; A2S và BS làm việc theo ngưỡng cố định tương ứng.

• Chuyển sang báo động: LED đỏ sáng và đầu báo gửi trạng thái báo cháy cùng địa chỉ về FACP.

• Tủ trung tâm xử lý: Tủ hiển thị đúng điểm báo và kích hoạt chuông, module hoặc liên động theo cấu hình hệ thống.

5.2. Ba cấp A1R, A2S, BS khác nhau như thế nào?

DI-9103E có ba cấp cài đặt. A1R có ngưỡng cố định điển hình 58°C và đặc tính Rate-of-Rise; A2S là 62°C; BS là 77°C. Nhiệt độ môi trường của A1/A2 là -10°C đến +50°C, còn cấp B đến +65°C. Cần chọn cấp theo nhiệt độ nền thực tế, không cài đồng loạt cho mọi khu vực.

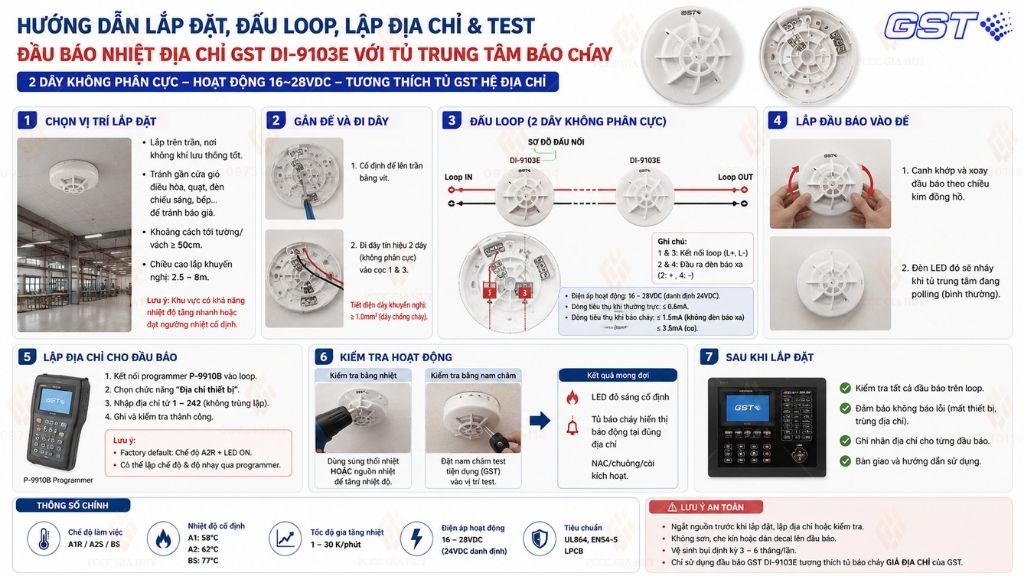

6. Lắp đặt, lập địa chỉ và bảo trì đầu báo nhiệt GST DI-9103E

6.1. Vị trí lắp đặt đầu báo nhiệt địa chỉ DI-9103E

• Ưu tiên lắp trên trần: Bố trí theo mặt bằng thiết kế, tránh dầm, vật cản hoặc luồng khí mạnh ảnh hưởng truyền nhiệt.

• Bán kính tham khảo 5 m với trần phẳng dưới 11 m: Trần cao hơn hoặc không phẳng cần kiểm tra lại khoảng cách theo tiêu chuẩn và hồ sơ thiết kế.

• Chọn cấp nhiệt theo môi trường: A1R phù hợp nơi cần phản ứng với nhiệt tăng nhanh; A2S hoặc BS dùng khi cần ngưỡng cố định cao hơn.

6.2. Đấu nối, lập địa chỉ và kiểm tra DI-9103E

• Đấu loop vào terminal 1 và 3: Loop 2 lõi không phân cực; đèn báo phụ dùng terminal 2 dương và 4 âm.

• Lập địa chỉ bằng P-9910B: Dải 1–242; sau khi cài cần kiểm tra trên tủ để tránh trùng địa chỉ.

• Cài A1R, A2S hoặc BS: Mặc định A1R với polling LED hoạt động; có thể thay đổi bằng bộ lập trình phù hợp.

• Test và kiểm tra trên tủ: Thử tại đầu báo, xác nhận đúng địa chỉ, trạng thái báo và các thiết bị liên động.

6.3. Bảo trì đầu báo nhiệt địa chỉ GST DI-9103E

• Kiểm tra ngoại quan và đế: Đảm bảo đầu báo không nứt, không bị sơn phủ, đế chắc và đầu dây không lỏng.

• Vệ sinh khô: Không xịt nước hoặc hóa chất trực tiếp; tránh bụi bít các khe nhận nhiệt.

• Kiểm tra địa chỉ và chức năng báo: Xác nhận thiết bị còn giao tiếp ổn định trên loop và tủ nhận đúng điểm khi test.

7. Lợi ích kinh tế và nơi mua đầu báo nhiệt địa chỉ GST DI-9103E

DI-9103E phù hợp công trình cần quản lý báo cháy theo từng điểm và linh hoạt chọn cấp nhiệt. Giá trị kinh tế nằm ở khả năng xác định đúng vị trí báo, giảm thời gian dò lỗi và chuẩn hóa vật tư trong hệ GST địa chỉ.

• Rút ngắn thời gian tìm sự cố: Tủ hiển thị đúng địa chỉ đầu báo đang báo, giúp vận hành tiếp cận nhanh điểm cần kiểm tra.

• Một model dùng cho nhiều điều kiện nhiệt: Ba cấp A1R, A2S, BS giúp linh hoạt lựa chọn và giảm số model cần dự trữ.

• Loop không phân cực dễ thi công: Giảm lỗi đấu dây và hỗ trợ thay thế nhanh hơn khi bảo trì.

• Tự chẩn đoán và test tại chỗ: Hỗ trợ kỹ thuật viên kiểm tra trạng thái thiết bị trước khi đưa hệ thống trở lại vận hành.

• Hàng sẵn, bảo hành 12 tháng và xuất VAT: Gia Huy hỗ trợ đối chiếu tủ, đế và bộ lập trình trước khi đặt số lượng.

Đầu báo nhiệt địa chỉ GST DI-9103E hiện có sẵn tại Gia Huy. Khi thay thế hoặc triển khai mới, khách có thể gửi model tủ trung tâm hoặc danh sách thiết bị để Gia Huy hỗ trợ kiểm tra tương thích.

Gia Huy cũng cung cấp đầu báo khói địa chỉ, module, nút nhấn, chuông/còi và tủ trung tâm GST để đồng bộ vật tư cho hệ báo cháy.
